Современные строительные, дорожно-строительные и специальные машины (стр. 6 )

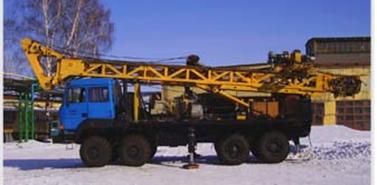

УБВ-218

Буровая установка УБВ-218 с гидроприводом подвижного вращателя предназначена для бурения геологоразведочных, гидрогеологических и технических скважин в породах всех категорий по буримости. УБВ-218 также может применяться при ремонте скважин различного назначения.

УБВ-218 обеспечивает эффективное применение технологий вращательного бескернового и колонкового бурения в скважинах диаметром до 400мм. Грузоподъемность на крюке талевого блока - 20 тонн. Высота мачты до оси кронблока составляет 14,5 метров, что позволяют осуществлять спуск обсадных колонн с трубами стандартных размеров (до 11 метров)

УБВ-218 монтируется на шасси четырехосного автомобиля УРАЛ1126-10.

Установка обеспечивает:

·  вращательное колонковое и бескерновое бурение геологоразведочных, гидрогеологических и технических скважин с промывкой

·  бурение вращательным способом с использованием погружных пневмоударных машин

·  вращательное шнековое бурение

·  ремонт скважин различного назначения.

Технические характеристики

Артикул	УБВ-218
Отбор мощности, кВт	180
Максимальный крутящий момент, Нм (кгм)	15
Усилие подачи, кгс
- вверх	12000
- вниз	6000
Скорость подачи вращателя, м/с
- вверх	0,4
- вниз	0,8
Ход подачи вращателя, мм	7000
Частота вращения шпинделя вращателя, об/мин	1
Манипулятор подачи бурильных труб
- грузоподъемность механизма не более, кг	200
Буровой стол
- максимальный диаметр зажимаемых труб, мм	325
Лебедка ЛГ-55
- грузоподъемность на прямом канате, кг	5500
- грузоподъемность на талевом блоке, кг	20000
Вспомогательная лебедка
- грузоподъемность, кг	1000
Буровой насос НБ-80
- мощность насоса, кВт	80
- предельное давление насоса МПа не менее	10
- объемная подача на выходе из насоса, л/с	14,9
- производительность, м3/ч	53,6
Генератор сварочный ГСВ-500
- сила тока, А	500
- напряжение, В	40
Установка компрессорная винтовая КВ-10/10
- производительность, м3/мин	10
- давление номинальное изб. МПа	1,0
Диаметр бурения, макс., мм	400
Условная глубина бурения, м
- бурильные трубы d=85 мм	800
- бурильные трубы d=114 мм	300

Рыночная стоимость – 2700000 рублей.

ПБУ-2

Многоцелевая буровая установка ПБУ-2 с механическим приводом подвижного вращателя предназначена для бурения инженерно-геологических, сейсморазведочных, гидро - и геологоразведочных, а также скважин различного назначения при выполнении строительных работ.

ПБУ-2 может быть установлена на различные транспортные средства: автомобили и шасси повышенной проходимости типа АМУР (ЗИЛ-131), УРАЛ, КамАЗ, транспортную гусеничную машину ТГМ-126, МТЛБу, тракторы ТТ-4 и ТЛТ-100А, на санное основание и другие шасси.

Эксплуатация машины допускается в районах с умеренным климатом в интервале температур от минус 40°С до плюс 40°С.

С 2009 г. начат выпуск модернизированной буровой установки ПБУ-2. Новые конструктивные решения значительно увеличивают производительность буровой установки, а также срок её службы:

·  Новая конструкция мачты с увеличенными прочностными характеристиками.

·  Скорость перемещения вращателя увеличена вниз – в 3 раза, вверх – в 3,5 раза.

·  Новая лебедка - надежная и простая в управлении и техническом обслуживании.

·  Отвод вращателя с устья скважины производится гидроцилиндром с пульта буровика.

·  Модернизированная гидросистема позволяет создавать усилие подачи вниз докгс, что позволяет осуществлять статическое зондирование грунтов, при сохранении хода подачи вращамм.

·  Установка оснащена новым кондуктором, который легко устанавливается и убирается. При необходимости кондуктор может быть переоборудован для использования в качестве бурового стола.

Установка обеспечивает:

·  бурение инженерно-геологических и технических скважин ударно-канатным способом

·  бурение скважин при сооружении свай и шпунтов (в том числе и равнопроходными шнеками)

·  бурение сейсморазведочных скважин

·  проходку геологоразведочных шурфов в рыхлых наносных отложениях

·  вращательное колонковое бурение «всухую» (без использования очистного агента)

·  вращательное колонковое и бескерновое бурение с промывкой геологоразведочных, гидро - и инженерно-геологических, технических скважин

·  вращательное колонковое и бескерновое бурение с очисткой забоя сжатым воздухом геологоразведочных, гидро - и инженерно-геологических, технических скважин

·  ударно-вращательное колонковое и бескерновое бурение с применением забойных пневмоударников с очисткой забоя сжатым воздухом геологоразведочных, гидро - и инженерно-геологических, технических скважин

·  выполнение инженерно-геологических изысканий посредством статического зондирования грунтов (глины, суглинки и пески)

Технические характеристики

Артикул	ПБУ-2
Ход подачи, м	1,8; 2,2; 3,4*
Усилие подачи, кгс
- вверх	3500 – 10000*
- вниз	3500 – 10000*
Частота вращения шпинделя, об/мин	25 – 430
Крутящий момент, кгм	500
Грузоподъемность лебедки, кгс	1600
Условная глубина бурения, м
- шнеками	60
- шнековым буром	25
- шнековым буром, скользящим по штангам	16
- с промывкой	100-120
- с продувкой	100
Диаметр бурения, макс., мм
- шнеками	400
- шнековым буром	850
- с промывкой (конечный)	190,5
- с продувкой (конечный)	190,5
*-в зависимости от модификации

Рыночная стоимость – 3000000 рублей.

ЛБУ-50

Многоцелевая буровая установка ЛБУ-50 с механическим приводом подвижного вращателя предназначена для бурения скважин различного назначения при выполнении строительных работ, технических, гидрогеологических и скважин водоснабжения, при инженерных изысканиях и геологоразведочных работах.

Привод ЛБУ-50 осуществляется от двигателя транспортной базы через коробку отбора мощности (КОМ). ЛБУ-50 монтируется на шасси различных грузовых автомобилей, в том числе АМУР (ЗИЛ-131), УРАЛ, КамАЗ.

Технические характеристики

Артикул	ЛБУ-50
Ход подачи, м	3,25 - 3,9*
Усилие подачи, кгс
- вверх	12000
- вниз	4000
Частота вращения шпинделя, об/мин	14-101; 14-220*
Крутящий момент, кгм	2000
Грузоподъемность лебедки, кгс	2500
Условная глубина бурения, м
- шнеками	60
- шнековым буром	25
- шнековым буром, скользящим по штангам	16
- с промывкой	200
- с продувкой	100-ограничена параметрами компрессора
Диаметр бурения, макс., мм
- шнеками	500
- шнековым буром	850
- с промывкой (конечный)	190,5
- с продувкой (конечный)	190,5
- погружными пневмоударниками	до 550
* - в зависимости от модификации

Рыночная стоимость – 3000000 рублей.

Установка обеспечивает:

·  вращательное шнековое и ударно-канатное бурение (с применением балансирного механизма со свободным сбросом снаряда) инженерных, гидрогеологических и технических скважин

·  бурение скважин при сооружении свай и шпунтов (в том числе равнопроходными шнеками)

·  проходку шурфов вращательным способом (рейсами) с использованием шнековых буров диаметрами 650, 850 мм

·  вращательное колонковое и бескерновое бурение геологоразведочных, гидро - и инженерно-геологических, технических скважин с использованием промывочной жидкости

·  вращательное колонковое «всухую» (без использования очистного агента)

·  вращательное колонковое и бескерновое бурение скважин различного назначения с очисткой забоя потоком сжатого воздуха

·  ударно-вращательное бурение скважин диаметром до 550 мм с применением погружных пневмоударных машин (при условии комплектации соответствующим компрессорным оборудованием)

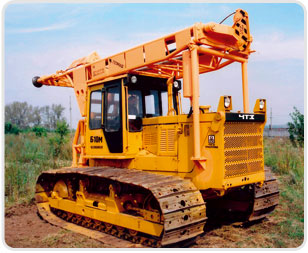

УШ-2Т4

Многоцелевая буровая установка УШ-2Т4/2Т4В с механическим приводом подвижного вращателя предназначена для бурения сейсморазведочных, поисково-оценочных, инженерно-геологических и технических скважин, а также скважин различного назначения при выполнении строительных работ.

УШ-2Т4В, в отличие от УШ-2Т4, комплектуется вращателем с увеличенным «вылетом» для бурения скважин диаметром до 650 мм.

УШ-2Т4/2Т4В монтируется на шасси гусеничного трактора Т10Б2121. Привод буровой установки осуществляется от двигателя трактора.

Установка обеспечивает:

·  вращательное шнековое бурение диаметром до 300 мм / 500 мм скважин различного назначения

·  проходку шурфов вращательным способом (рейсами) с использованием шнекового бура диаметром 650 мм для УШ-2Т4В

·  вращательное колонковое бурение «всухую» (без использования очистного агента)

·  вращательное колонковое и бескерновое бурение с очисткой забоя потоком сжатого воздуха
