Современные строительные, дорожно-строительные и специальные машины (стр. 5 )

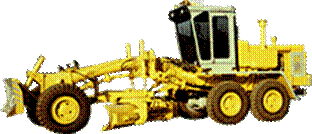

ДЗ-98В.00010

Класс	250
Эксплуатационная масса, кг	19 500
Двигатель	ЯМЗ / CUMMINS
Мощность, кВт	173
Трансмиссия	механическая
Скорость, км/ч	3,5-46
Число передач вперед	6
Число передач назад	6
Колесная формула	1x3x3
Шины	16x24, 20.5-25
Грейдерный отвал:
Длина, мм	4 270
Высота, мм	632
Опускание отвала, мм	30-70
Вынос, мм	800
Угол зачистки откосов, град	90
Габаритные размеры
Длина, мм	9 800
Ширина, мм	3 220
Высота(без маяка)	4 000

Рыночная стоимость – 2000000 рублей.

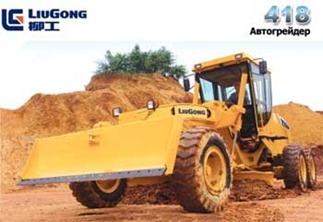

Liugong CLG–418

·  Масса, кг:,0

·  Двигатель: Cummins (Великобритания)

·  Мощность двигателя, кВт (лс):

·  Класс:

·  Габаритные размеры (длина х ширина х высота), мм: 8700х2595х3220

Технические характеристики автогрейдера:

* Длина отвала 3960 мм
* Трансмиссия ZF (Германия)
* Гидравлика Rexroth (Германия)

Рыночная стоимость – 2200000 рублей.

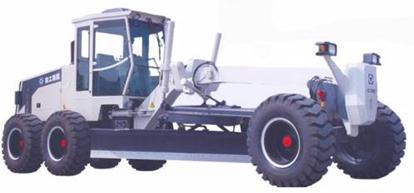

XCMG GR165

Автогрейдер XCMG GR165 джойстиковым управлением, используется для выполнения землеройно-профилировочных работ в дорожном строительстве на грунтах I-IV категорий, также в железнодорожном, аэродромном, мелиоративном, ирригационном, гидротехническом строительствах. Автогрейдеры Gr целесообразно применять при выполнении энергоемких земляных работ большого объема или работ в тяжелых дорожных условиях.

·  Масса, кг: 15000,0

·  Двигатель: D6114ZG9B

·  Мощность двигателя, кВт (лс):

·  Класс: средний

·  Габаритные размеры (длина х ширина х высота), мм: 9242 x 2601 x 3430

Технические характеристики автогрейдера:

Модель двигаD6114ZG9B

Мощность при числе оборот кВт(л. с.)/об/мин..........125(170)/2200
Габариты (мм) .....................................................x2601x3430
Масса (кг) ........................................................................
Масса передней оси (кг) ...................................................
Масса задней оси (кг) .......................................................
Тип шин ..........................................................................RP12
Min клиренс (мм) .............................................................
Расстояние между передней и задней осями (мм) .............
Расстояние между задней и средней осями (мм) ...............
Max угол поворота передней оси, град..............................
Max угол наклона передней оси, град...............................
Max угол подъема/опускания продольной балки, град........
Угол поворота машины, град............................................
Min радиус поворота (м), град............................................. 7,8
Max высота подъема ножа (мм) ........................................
Max глубина врезания ножа (мм) .....................................
Max угол наклона ножа, град...........................................
Угол нарезания ножа, град..............................................
Угол поворота ножа, град...............................................
Габариты ножа (длина х высота)(мм) ...............................x610
Передняя скорость (км/час) .............................................. 5, 8, 11, 19, 23, 38
Задняя скорость (км/час) .................................................. 5, 11, 23
Max сила тяги (кН) .........................................................
Max крутизна подъема, град............................................
Давление воздуха в шинах.................................................. 2,6
Рабочее давление в системе (МПа) .................................
Давление в коробке передач МПа (кг/кв. см) ....................... 1,3 ~ 1,8 (13 ~ 18)
Объем охлаждающего бака (л) .......................................
Объем топливного бака (л) ............................................
Объем двигателя (л) .....................................................
Объем коробки передач (л) ...........................................
Объем балластного бака (л) ..........................................
Объем трансмиссии (л) ................................................
Объем гидроустановки (л) ............................................
Объем червячного редуктора (л) .................................... 2,5

Рыночная стоимость – 3000000 рублей.

XCMG GR180

Автогрейдер XCMG GR180 с джойстиковым управлением, используется для выполнения землеройно-профилировочных работ в дорожном строительстве на грунтах I-IV категорий, также в железнодорожном, аэродромном, мелиоративном, ирригационном, гидротехническом строительствах. Автогрейдеры Gr целесообразно применять при выполнении энергоемких земляных работ большого объема или работ в тяжелых дорожных условиях.

·  Масса, кг: 15400,0

·  Двигатель: D6114ZG1B

·  Мощность двигателя, кВт (лс): 140(190)

·  Класс: средний

·  Габаритные размеры (длина х ширина х высота), мм: 9298 x 2601 x 3430

Технические характеристики автогрейдера:

Модель двигаD6114ZG1B
Мощность при числе оборот кВт(л. с.)/об/мин..../2200
Габариты (мм) ..................................................x2601x3430
Масса (кг) ........................................................
Масса передней оси (кг) ...................................
Масса задней оси (кг) .......................................
Тип шин..........................................................RP12
Min клиренс (мм) .............................................
Расстояние между передней и задней осями (мм)
Расстояние между задней и средней осями (мм) .
Max угол поворота передней оси, град................
Max угол наклона передней оси, град..................
Max угол подъема/опускания продольной
балки, град........................................................
Угол поворота машины, град...............................
Min радиус поворота (м), град................................ 7,8
Max высота подъема ножа (мм) ...........................
Max глубина врезания ножа (мм) .........................
Max угол наклона ножа, град..............................
Угол нарезания ножа, град.................................

Угол поворота ножа, град..................................
Габариты ножа (длина х высота)(мм) ..................x610
Передняя скорость (км/час) ................................. 5, 8, 11, 19, 23, 38
Задняя скорость (км/час) ..................................... 5, 11, 23
Max сила тяги (кН) ............................................
Max крутизна подъема, град...............................
Давление воздуха в шинах..................................... 2,6
Рабочее давление в системе (МПа) .....................
Давление в коробке передач МПа (кг/кв. см) ...... 1,3 ~ 1,8 (13 ~ 18)
Объем охлаждающего бака (л) ...........................
Объем топливного бака (л) ................................
Объем двигателя (л) .........................................
Объем коробки передач (л) ...............................
Объем балластного бака (л) ..............................
Объем трансмиссии (л) .....................................
Объем гидроустановки (л) ................................
Объем червячного редуктора (л) ......................... 2,5

Рыночная стоимость – 3000000 рублей.

XCMG GR200

Автогрейдер XCMG GR200 с джойстиковым управлением, используется для выполнения землеройно-профилировочных работ в дорожном строительстве на грунтах I-IV категорий, также в железнодорожном, аэродромном, мелиоративном, ирригационном, гидротехническом строительствах. Автогрейдеры Gr целесообразно применять при выполнении энергоемких земляных работ большого объема или работ в тяжелых дорожных условиях.

·  Масса, кг: 17000,0

·  Двигатель: D6114ZG14B

·  Мощность двигателя, кВт (лс): 147(200)

·  Класс: средний

·  Габаритные размеры (длина х ширина х высота), мм: 9422 x 2601 x 3430

Технические характеристики автогрейдера:

Модель двигаD6114ZG14B
Мощность при числе оборот кВт(л. с.)/об/мин./2200
Габариты (мм) ...............................................x2601x3430
Масса (кг) .....................................................
Масса передней оси (кг) ................................
Масса задней оси (кг) ....................................
Тип шин........................................................RP12
Min клиренс (мм) ...........................................
Расстояние между передней и задней осями (мм) ................
Расстояние между задней и
средней осями (мм) ......................................
Max угол поворота передней оси, град...........
Max угол наклона передней оси, град.............
Max угол подъема/опускания продольной балки, град............
Угол поворота машины, град..........................
Min радиус поворота (м), град.......................... 7,8
Max высота подъема ножа (мм) .....................
Max глубина врезания ножа (мм) ..................
Max угол наклона ножа, град.......................
Угол нарезания ножа, град.........................
Угол поворота ножа, град..........................
Габариты ножа (длина х высота)(мм) ..........x610
Передняя скорость (км/час) .......................... 5, 8, 11, 19, 23, 38
Задняя скорость (км/час) .............................. 5, 11, 23
Max сила тяги (кН) .....................................
Max крутизна подъема, град.......................
Давление воздуха в шинах............................ 2,6
Рабочее давление в системе (МПа) ............
Давление в коробке передач МПа (кг/кв. см) ..... 1,3 ~ 1,8 (13 ~ 18)
Объем охлаждающего бака (л) ...................
Объем топливного бака (л) ........................
Объем двигателя (л) .................................
Объем коробки передач (л) .......................
Объем балластного бака (л) ......................
Объем трансмиссии (л) .............................
Объем гидроустановки (л) ........................
Объем червячного редуктора (л) ................. 2,5

Рыночная стоимость – 3000000 рублей.

XCMG GR215

Автогрейдер XCMG GR215 с джойстиковым управлением, используется для выполнения землеройно-профилировочных работ в дорожном строительстве на грунтах I-IV категорий, также в железнодорожном, аэродромном, мелиоративном, ирригационном, гидротехническом строительствах. Автогрейдеры Gr целесообразно применять при выполнении энергоемких земляных работ большого объема или работ в тяжелых дорожных условиях.

·  Масса, кг: 17000,0

·  Двигатель: 6CT8.3-C215

·  Мощность двигателя, кВт (лс): 160(215)

·  Класс: средний

·  Габаритные размеры (длина х ширина х высота), мм: 9422 x 2601 x 3430

Технические характеристики автогрейдера:

Модель двигаCT8.3-C215
Мощность при числе оборот кВт(л. с.)/об/мин....../2200
Габариты (мм) ...................................................x2601x3430
Масса (кг) .........................................................

Масса передней оси (кг) ....................................
Масса задней оси (кг) .......................................
Тип шин..........................................................RP12
Min клиренс (мм) .............................................
Расстояние между передней и
задней осями (мм) ...........................................
Расстояние между задней и средней осями (мм)
Max угол поворота передней оси, град..............
Max угол наклона передней оси, град................
Max угол подъема/опускания
продольной балки, град....................................
Угол поворота машины, град.............................
Min радиус поворота (м), град.............................. 7,8
Max высота подъема ножа (мм) ........................
Max глубина врезания ножа (мм) .....................
Max угол наклона ножа, град..........................
Угол нарезания ножа, град............................
Угол поворота ножа, град.............................
Габариты ножа (длина х высота)(мм) .............x610
Передняя скорость (км/час) ............................ 5, 8, 11, 19, 23, 38
Задняя скорость (км/час) ................................ 5, 11, 23
Max сила тяги (кН) ......................................
Max крутизна подъема, град.........................
Давление воздуха в шинах.............................. 2,6
Рабочее давление в системе (МПа) ..............
Давление в коробке передач МПа (кг/кв. см) .... 1,3 ~ 1,8 (13 ~ 18)
Объем охлаждающего бака (л) ....................
Объем топливного бака (л) .........................
Объем двигателя (л) ..................................
Объем коробки передач (л) .......................
Объем балластного бака (л) ......................
Объем трансмиссии (л) .............................
Объем гидроустановки (л) .........................
Объем червячного редуктора (л) .................. 2,5

Рыночная стоимость – 3100000 рублей.

ДЗ-122Б

Автогрейдер ДЗ-122Б предназначен для профилирования и планировки поверхности грунта, перемещения грунта, гравия или щебня при строительстве и ремонте грунтовых дорог. Может применяться для очистки дорог от снега и льда

·  Масса, кг:,0

·  Двигатель: А-01МС, 4-х тактный дизель с непосредственным впрыском топлива

·  Мощность двигателя, кВт (лс):

·  Класс: средний

·  Габаритные размеры (длина х ширина х высота), мм: 10150х2500х3550

Технические характеристики автогрейдера:

Трансмиссия

Муфта сцепления........................двухдисковая, постоянно замкнутая

Коробка передач.........................механическая

Задний мост:

Главная передача........................двухступенчатая

Балансиры...................................шестеренные насосы

Тормоза

Рабочие Колодочные на все ведущие колеса, двухконтурные гидроуправляемые, с гидроусилителем Стояночный Колодочный, с гидравлическим управлением

Управление

Рабочими органами.......................гидравлическое

Рулевое........................................гидравлическое

Муфтой сцепления........................механическое с гидроусилителем

Ходовая часть

Тип..............................................с пневматическими колесами

Колесная схема............................1х2х3

Размер шин,.................................дюйм 14-20

Количество шин............................6

Рама

Тип..............................................жесткая

Общие данные

Скорость движения, км/ч:

Вперед

I - до 7,4

II - до 13,4

III - до 25,4

IV - до 43,0

Назад

I - до 7,7

II - до 25,2

Рыночная стоимость – 3000000 рублей.

ДЗ-201

Автогрейдер ДЗ-201 предназначен для землеройно-профилировочных работ на легких грунтах при строительстве и ремонте автомобильных дорог.

·  Масса, кг: 6 500,0

·  Двигатель: дизельный Д-243

·  Мощность двигателя, кВт (лс): 57,4 (78,0)

·  Класс: легкий

·  Габаритные размеры (длина х ширина х высота), мм:

Технические характеристики автогрейдера:

Базовый трактор............................ «Беларус-80/82»
Трансмиссия фрикционная однодисковая сухая муфта сцепления, механическая девятискоростная коробка передач, блокируемый дифференциал
Максимальная тяга, кгс...............
Колеса (передние / задние)........... 9,2х20 / 15,5 R38
Рулевое управление..........гидростатическое, гидроруль НД-Ф-80
Рабочее оборудование тяговая рама А-образная, коробчатого сечения большой прочности, сварная
Поворотный круг реверсивный, поворот гидроцилиндрами на ±32 град.

Отвал штампованная конструкция, гидрофицированная управление выдвижением на величину ±500 мм
Размеры отвала, мм (длина х ширина х толщинах 500 х 12
База отвала, мм.......................................................
Ножи два ножа, изготовленных из профильного проката ГОСТ
Размеры ножей, мм................................................х 180 х 12
Управление отвалом гидроцилиндрами, из кабины водителя
Эксплуатационная масса, кг....................................
Скорость движения, км/ч рабочая минимальная - 1,89 транспортная максимальная - 33
Передний отвал, мм (длина х ширина х толщина)х 500 х 6
Передний отвал, мм (высота подъема над землей)...
Передний отвал, мм (заглубление)............................ 50

Рыночная стоимость –2900000 рублей.

ДЗ-98

Автогрейдер ДЗ-98 предназначен для профилирования и планировки поверхности грунта, перемещения грунта, гравия или щебня при строительстве и ремонте грунтовых дорог. Может применяться для очистки дорог от снега и льда.

·  Масса, кг:,0

·  Двигатель: ЯМЗ-238НД2

·  Мощность двигателя, кВт (лс):

·  Класс: тяжелый

·  Габаритные размеры (длина х ширина х высота), мм: 11000х3064х4000

Технические характеристики автогрейдера:

Трансмиссия................................ механическая
Скорость передвижения, км/ч....... 3,5-46
Число передач: вперед/назад......... 6/6
Колесная формула........................ 1х3х3

Рыночная стоимость – 3000000 рублей.

БУРОВЫЕ МАШИНЫ

Буровые работы в строительно-дорожном производстве применяют при устройстве свайных оснований под здания и сооружения, опор мостов, при обустройстве дорог, при разработке траншей и каналов взрывным способом и др.

Бурение – это процесс образования цилиндрических каналов (полостей) – шпуров (d £ 75мм, £ 5мм) и скважин (d ³75 мм, = ).

Различают механический и физический способы бурения. К механическому способу относятся вращательное, ударное и вибробурение, а к физическому – термическое и гидравлическое бурение.

На строительно-дорожных работах наиболее широкое применение получили бурильно-крановые машины. Они представляют собой совместно действующее бурильное и специальное крановое оборудование, с помощью которого в пробуренные скважины устанавливают сваи, столбы, опоры и другие элементы.

Выпускаются бурильно-крановые машины на самоходном шасси и монтируются на автомобилях и тракторах (колесных, гусеничных).

Наибольшее распространение получили механический и термический способы бурения. Другие способы получили ограниченное распространение.

Механическое бурение в зависимости от способа рабочих движений инструмента различают станки:

а) вращательного бурения;

б) ударно-вращательного;

в) ударно-поворотного бурения.

К машинам вращательного бурения относятся станки вращательного бурения с электрическим или пневматическим приводом. Рабочий орган – штанга с резцом или коронкой на конце – разрушает породу в забое скважины (шпура) только вращением с осевым давлением на забой скважины и горизонтальными усилиями резания коронки (резца).

Преимущество вращательного бурения – возможность бурения скважин (шпуров) любого направления: горизонтальных, вертикальных, наклонных.

Ударно-вращательные бурильные машины эффективны в скальных породах средней и большой прочности. Ударное действие и вращение бурового инструмента выполняются двумя независимо работающими механизмами: от погружного пневмоударника, входящего в скважину вслед за буровой коронкой, и от механического вращателя, расположенного на поверхности.

Удаление буровой мелочи из забоя скважины производится струей отработанного сжатого воздуха или потоком нагнетаемой в скважину воды.

Единственным недостатком ударно-вращательных машин является необходимость использования двух видов энергии – электрического и сжатого воздуха.

В ударно-поворотных станках бурение скважин производится периодическими ударами свободно падающего бурового инструмента (долото со штангой) весом до 3 тонн, который после каждого подъема поворачивается вокруг своей оси на 20–40°, чем создается равномерное разрушение забоя скважины, придавая ей округлую форму. Они малопроизводительны и поэтому редко употребляются.

К ним же относятся пневматические молотки-перфораторы – предназначенные для бурения только шпуров в скальной породе и широко применяются как в горной промышленности, так и в дорожном строительстве.

Термический способ бурения, основан на том, что под влиянием большой температуры грунты и горные породы разрушаются при помощи струи газов, образующихся при сгорании керосина в кислороде. Струя горячих газов (t = 1500¸1800 °С) с большой скоростью подается на забой скважины из сопла огнеструйной горелки, порода интенсивно нагревается, растрескивается и частицы ее отделяются от массива. А подаваемая для охлаждения горелки вода выходит в скважину и образующаяся парогазовая смесь выносит разрушенную породу.

Такие термобуровые установки применяются для бурения скважин диаметром до 250 мм, глубиной до 20 м.

УГБ001

Самоходная буровая установка УГБ001 предназначена для бурения инженерно-геологических, геологоразведочных, гидрогеологических и специальных технических скважин в породах до XII категории по буримости.

УГБ001 монтируется на шасси ГАЗ-33081 «Садко», ГАЗ-33104 «Валдай», КамАЗ, ЗИЛ-34273Т «Бычок», гусеничный транспортер ГТ-ТБ, ГАЗ-34039, ТМ-130, МТЛБ, МТЛБу, трактор трелевочный ТТ4М, самоходную гусеничную тележку, сани тракторные.

Варианты исполнения УГБ001:

·  ГАЗ-33081 «Садко»

·  ГАЗ-33104 «Валдай»

·  КамАЗ-4326

·  ЗиЛ-43273Т «Бычок»

·  Гусеничные шасси

·  Сани тракторные

Установка обеспечивает:

·  вращательное шнековое бурение диаметром до 300 мм

·  вращательное колонковое бурение всухую твердосплавным инструментом диаметром до 222 мм

·  вращательное колонковое бурение с промывкой или продувкой твердосплавным инструментом диаметром до 222 мм

·  вращательное колонковое бурение с промывкой с применением алмазного породоразрушающего инструмента диаметром от 59 до 132 мм и более

·  ударно-вращательное бурение с продувкой диаметром до 250 мм

·  ударно-канатное бурение

·  ударно-забивное бурение с использованием гидрофицированного ударного механизма (балансира)

Технические характеристики

Артикул	УГБ001
Ход подачи, м	2 - 5,2
Усилие подачи, кгс
- вверх и вниз	3
Частота вращения шпинделя, об/мин
I диапазон	10,
II диапазон	16,
Крутящий момент, не менее, кгм
Угол наклона скважины, к горизонту, град	oт 50 до 90
Грузоподъемность, кгс	3000
Грузоподъемность лебедки, кгс	1000
Условная глубина бурения, м
- шнеками, диаметром 135 мм	40
- с промывкой, диаметром 59 мм	150
- с продувкой, диаметром 151 мм	75
- с пневмоударниками, диаметром до 250 мм	30
- ударно-канатное, диаметром 146 мм	35

Рыночная стоимость – 1700000 рублей.
