Современные строительные, дорожно-строительные и специальные машины (стр. 8 )

Бурильная шнековая машина МБШ-818 открывает новую серию машин строительного направления, выпускаемых Стройдомаш», предназначена для производства буронабивных и буроинъекционных свай при проведении свайно-фундаментных работ в строительстве.

Производственные испытания машины проходили в г. Санкт-Петербург на строительных площадках «Техпрогресс» (работы производились с использованием непроходных и проходных шнеков). Результат испытаний подтвердил, что бурильная шнековая машина МБШ-818 обладает рядом отличетельных особенностей и преимуществ:

- более высокая производительность по сравнению с применяемыми для выполнения данного вида работ бурильными машинами российского производства;

- наличие подвижного вращателя, гидравлического привода вращения бурильного инструмента;

- наличие поворотной платформы и возможность продольного перемещения бурильного оборудования позволяют получать несколько скважин, не меняя позиции;

- по желанию заказчика бурильное оборудование может устанавливаться на любое шасси.

Технические параметры

Базовое шасси	Урал-4320 (6х6)
Глубина бурения, м
- шнеки	20
- полые шнеки	25
Диаметр бурения шнеки (полые шнеки), м	0,8 (0,46)
Максимальный продольный ход вращателя, м	7,5
Тип основного бурильного инструмента	Снаряд буровой шнековый
Угол бурения, градусов	80...95
Максимальный крутящий момент на бурильном инструменте, кН*м	40
Расчетная максимальная осевая нагрузка на бурильном инструменте при заглублении, кН	98
Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН	68,6
Тип привода подачи бурильного инструмента	гидравлический
Тип привода вращения бурильного инструмента	гидравличекий
Тип привода грузоподъёмного механизма	гидравлический
Максимальная грузоподъёмность, кг	3000
Максимальная высота подъема грузового крюка, м	10
Максимальный угол поворота бурильного оборудования в плане, градусов	180
Максимальное продольное перемещение мачты, м	0,8
Максимальная частота вращения бурильного инструмента, об./мин.	20
Крутящий момент на бурильном инструменте, Н. м	40950
Максимальная частота вращения бурильного инструмента, об/мин	20
- продолный	15
- поперечный	10
Распределение нагрузки на дорогу, Н
- через шины колес переднего моста	51940
- через шины колес задней тележки	156800
Габаритные размеры машины в транспортном положении, мм
- длина	10800
- ширина	2500
- высота	3970
Габаритные размеры машины в рабочем положении, мм
- длина	10510
- ширина	4500
- высота	10820
Время бурения скважины диаметром 0,5 м на глубину 7 м в немерзлых грунтах III категории, мин	20
Масса полная, кг	21300
Максимальная допускаемая скорость передвижения (транспортная), км/ч	50
Обслуживающий персонал, чел	2
Удельный контрольный расход топлива в режиме бурения, литров	17
Рыночная стоимость, руб.	2100000

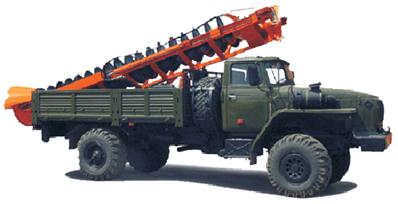

МБШ-519

Бурильная шнековая машина МБШ-519 предназначена для бурения скважин диаметром 800 мм в грунтах I-IV категорий для опор линий электропередачи. МБШ-519 также может использоваться в промышленном и гражданском строительстве для бурения скважин под свайные фундаменты. Машина МБШ-519 разработана как альтернатива МРК-750.

Механизм подачи состоит из двух гидроцилиндров и тросового полиспаста и обеспечивает подачу и выем бурового инструмента. Защитный раструб предохраняет устье скважины от засыпки (в процессе бурения) и очищает от грунта (после завершения бурения) при переводе мачты в транспортное положение.

МБШ-519 комплектуется дополнительным сварочным оборудованием ДСГ-01, дополнительным крановым оборудованием.

Тип привода вращения бурильного инструмента – гидравлический, тип привода подачи бурильного инструмента – гидравлический.

Технические параметры

Базовое шасси	Базовое шасси Урал-43206
Способ бурения	шнековый, непрерывный
Глубина бурения с непрерывной подачей, м, не менее	5
Максимальный диаметр бурения, м, не менее	0,8
Максимальный крутящий момент на бурильном инструменте, Н·м, не менее	15000
Частота вращения бурильного инструмента, об./мин.	25…90
Максимальная осевая нагрузка на бурильном инструменте, Н, не менее
- при заглублении	40000
- при выглублении	60000
Скорость подачи и выема бурильного инструмента, м/мин., не менее	6
Рыночная стоимость, руб.	2000000

КАТКИ ДОРОЖНЫЕ

Ammann 130

Каток ASC 130 вибрационный каток новой генерации с высоким комфортом для оператора, современного дизайна, с отличной обзорностью из кабины „1 x 1 м“ и с экстремально высокой поперечной устойчивостью. Исключительное уплотня-ющее воздействие обеспечено прогрессивным распределением массы катка на валец и колеса. ASC 150 предназначен для работ крупных и средних объемов по уплотнению скальных пород, песка, гравия, смешанных грунтов, ила и глины.

Привод всех функций катка гидростатический. Каток укомплектован оборудованием мировых производителей - двигателем Cummins, гидравлическим оборудованием Sauer - Danfoss.

Технические характеристики
Рабочая масса (CECE)	12 400 кг
Бандаж	1200 кг
Рабочая масса maкс.	13770 кг
Нагрузка на переднюю ось (CECE)	8035 кг
Нагрузка на заднюю ось (CECE)	4365 кг
Статическая линейная нагрузка - валец	36,8 кг/см
Управление
Угол поворота шарнира продольн. (+ -)	36 °
Угол качания шарнира поперечный (+ -)	10 °
Радиус поворота по внутреннему следу	3050 мм
Радиус поворота по внешнему габариту	5370 мм
Боковая устойчивость	36 °
Ходовые качества
Количество передач	4
Максимальная скорость	10,6 км/ч
Преодолеваемый подъем с/без вибрации	45 %
Тормозная система
Рабочий тормоз	гидростатический
Стояночный тормоз	гидромеханический
Аварийный	гидромеханический
Вибрация
Амплитуда	1,9 / 1,0 мм
Частота	30 / 36 Hz
Центробежная сила	300 / 200 кН
Емкости
Топливо	410 л
Электрооборудование
Напряжение	24 В
Емкость аккумулятора	2 x 100 Aчас
Двигатель
Изготовитель	Cummins
Тип двигателя	QSB 5.9-C155
Мощность	116 кВт
Стандарт	ISO 3046/1 (DIN 6271)
Рыночная стоимость	1200000 рублей

Ammann 150

Каток ASC 150 вибрационный каток новой генерации с высоким комфортом для оператора, современного дизайна, с отличной обзорностью из кабины „1 x 1 м“ и с экстремально высокой поперечной устойчивостью. Исключительное уплотня-ющее воздействие обеспечено прогрессивным распределением массы катка на валец и колеса. ASC 150 предназначен для работ крупных и средних объемов по уплотнению скальных пород, песка, гравия, смешанных грунтов, ила и глины.

Привод всех функций катка гидростатический. Каток укомплектован оборудованием мировых производителей - двигателем Cummins, гидравлическим оборудованием Sauer - Danfoss.

Технические параметры
Рабочая масса (CECE)	14150 кг
Балласт	1200 кг
Рабочая масса maкс.	15750 кг
Нагрузка на валец (CECE)	10200 кг
Нагрузка на колеса (CECE)	4180 кг
Статическая линейная нагрузка - валец	46,4 кг/см
Управление
Угол поворота шарнира продольн. (+ -)	36 °
Угол качания шарнира поперечный (+ -)	10 °
Радиус поворота по внутреннему следу	3050 мм
Радиус поворота по внешнему габариту	5395 мм
Боковая устойчивость	37 °
Ходовые качества
Количество скоростей	4
Максимальная скорость	10,0 км/ч
Преодолеваемый подъем с/без вибрации	45 /45 %
Тормозная система
Рабочий тормоз	гидростатический
Стояночный тормоз	гидромеханический
Аварийный	гидромеханический
Вибрация
Амплитуда	2,0 / 1,0 мм
Частота	29 / 35 Hz
Центробежная сила	325 / 237 кН
Емкости
Топливо	410 л
Электрооборудование
Напряжение	24 В
Емкость аккумулятора	2 x 100 A/ч
Двигатель
Изготовитель	Cummins
Тип двигателя	QSB5.9-C155
Мощность	116 кВт
Стандарт	ISO 3046/1 (DIN 6271)
Рыночная стоимость	1200000 рублей

Ammann 200

Каток ASC 200 вибрационный каток новой генерации с высоким комфортом для оператора, современного дизайна, с отличной обзорностью из кабины „1 x 1 м“ и с экстремально высокой поперечной устойчивостью. Исключительное уплотня-ющее воздействие обеспечено прогрессивным распределением массы катка на валец и колеса. ASC 150 предназначен для работ крупных и средних объемов по уплотнению скальных пород, песка, гравия, смешанных грунтов, ила и глины.
