·  ударно-вращательное колонковое и бескерновое бурение с использованием погружных пневмоударников.

Технические характеристики

Артикул	УШ-2Т4
Ход вращателя, м	3,25
Усилие подачи, кгс
- вверх	12000
- вниз	6000
Частота вращения шпинделя, об/мин	40-240
Крутящий момент, макс., кгм	750
Условная глубина бурения, м
- шнеками	60
- с продувкой	100
- пневмоударное	50
Диаметр бурения, макс., мм
- шнеками	300/650
- с продувкой	190,5

Рыночная стоимость – рублей.

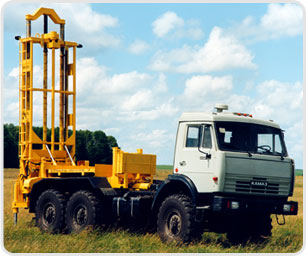

АЗА-3

Буровая установка с подвижным вращателем АЗА-3 применяется для механизации процесса установки анкеров при креплении растяжек нефтепромысловых вышек и мачт, коммуникационных вышек, опор линий электропередач, бурения шурфов под закладные якори, бурения лидерных скважин под винтовые анкеры в каменистых и мерзлых грунтах, бурения технических скважин различного назначения.

АЗА-3 монтируется на шасси АМУР-531300 (ЗИЛ-131) повышенной проходимости, Урал-4320, КамАЗ-43114.

Установка обеспечивает:

·  механизацию процесса установки анкеров при креплении растяжек нефтепромысловых вышек и мачт, коммуникационных вышек, опор линий электропередач

·  бурение шурфов под закладные якори

·  бурение лидерных скважин под винтовые анкеры в каменистых и мерзлых грунтах

·  бурение технических скважин различного назначения

Технические характеристики

Артикул	АЗА-3
Ход подачи, м	3,25
Усилие подачи, кгс
- вверх	12000
- вниз	4000
Частота вращения шпинделя, об/мин	14-101
Крутящий момент, макс., кгм	2000
Условная глубина бурения, м
- шнеками	50
- шнековым буром	25
- винтовыми анкерами	4,5
Диаметр бурения, макс., мм
- шнеками	500
- шнековым буром	850
- погружение анкеров	350

Рыночная стоимость – 3000000 рублей.

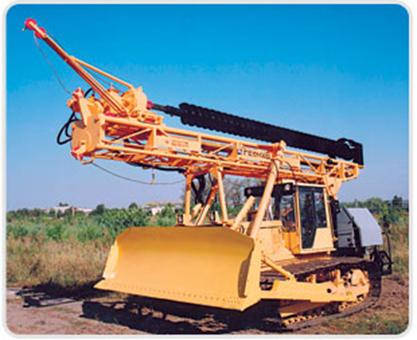

УСГ-002 «Атлант»

Самоходная буровая установка УСГ-002 «Атлант» с гидроприводным реверсивным вращателем предназначена для бурения при сооружении свай в различных категориях пород, в том числе – вечномерзлых. Эксплуатация машины допускается в районах с умеренным климатом в интервале температур окружающего воздуха от – 40 С до +40 С.

Буровая установка монтируется на бульдозере Б10МБ-О121-1В4, привод установки осуществляется от двигателя трактора.

Установка обеспечивает:

·  бурение скважин при выполнении различных строительных работ

·  бурение шнеками (в том числе и равнопроходными шнеками) при сооружении свай и шпунтов

·  бурение телескопическим шнековым буром диаметром до 650 мм

·  ударно-вращательное бурение с применением погружных пневмоударников с очисткой забоя сжатым воздухом.

Технические характеристики

Артикул	УСГ-002 «Атлант»
Ход подачи, м	6,5
Усилие подачи, кгс
- вверх	12000
- вниз	6000
Частота вращения шпинделя, об/мин
- I диапазон	0-40
- II диапазон	40-80
Момент силы на шпинделе, не менее, кгм	3000
Грузоподъемность лебедки, кгс	1000
Габариты в транспортном положении, м
- длина	9,2
- ширина	3,2
- высота	4,7
Условная глубина бурения, м
- шнеками	70
- телескопическим буром	12,5
Диаметр бурения, макс., мм	650

Рыночная стоимость – 2400000 рублей.

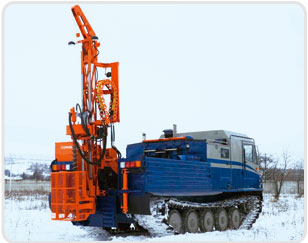

УБСГ02

Буровая установка УБСГ02 с гидравлическим приводом подвижного вращателя предназначена для бурения геологоразведочных, сейсморазведочных и инженерно-геологических скважин.

УБСГ02 монтируется на шасси снегоболотохода ТМ-120 или ТМ-130. Привод буровой установки осуществляется от двигателя транспортной базы.

Установка обеспечивает:

·  вращательное шнековое бурение инженерно-геологических и сейсморазведочных скважин

·  вращательное колонковое бурение «всухую» (без использования очистного агента)

·  вращательное колонковое и бескерновое бурение с очисткой забоя сжатым воздухом геологоразведочных, сейсморазведочных и инженерно-геологических скважин

·  вращательное колонковое и бескерновое бурение с промывкой геологоразведочных и инженерно-геологических скважин

·  ударно-вращательное бурение с использование погружных пневмоударников с очисткой забоя сжатым воздухом.

Технические характеристики

Артикул	УБСГ02
Ход подачи, м	2
Усилие подачи, кгс
- вверх	3000
- вниз	3000
Частота вращения шпинделя, об/мин	10-300
Крутящий момент, макс., кгм	300
Масса установки, кг	1500*
Условная глубина бурения, м
- шнеками	50
- с промывкой	100
- с продувкой	50
Диаметр бурения, макс., мм
- шнеками	230
- с промывкой (конечный)	190,5
- с продувкой (конечный)	190,5
* - без снегоболотохода

Рыночная стоимость – 4200000 рублей.

УБС-Г00(01) «Сейсмик»

Самоходная гидроприводная буровая установка УБС-Г00 (01) «Сейсмик» с подвижным вращателем предназначена для бурения сейсморазведочных, инженерно-гео­логических и технических скважин.

УБС-Г00 (01) «Сейсмик» может быть установлена на шасси гусеничного транспортера ГАЗ-34039 или на ТТМ-3902ГР. Привод установки осуществляется от двигателя транспортной базы через коробку отбора мощности (КОМ).

Установка обеспечивает:

·  вращательное бурение шнеками

·  бурение сейсморазведочных скважин полыми шнеками диаметром до 150 мм.

Технические характеристики

Артикул	УБС-Г00(01) «Сейсмик»
Ход подачи, м	1,85
Усилие подачи, кгс
- вверх	2000
- вниз	1500
Частота вращения шпинделя, об/мин	0-130
Крутящий момент, макс., кгм	230
Условная глубина бурения, м
- шнеками	30
Диаметр бурения, макс., мм	180
Рыночная стоимость	4200000 рублей

УБЛ-1К

Самоходная буровая установка УБЛ-1К с механическим приводом подвижного вращателя предназначена для бурения сейсморазведочных, инженерно-геологических и технических скважин.

В качестве транспортной базы могут быть использованы тракторные сани, гусеничный транспортер МТЛБ, трактор ВТ-100ДТ. Привод буровой установки осуществляется от силового агрегата транспортной базы через коробку отбора мощности (КОМ) или от палубного двигателя.

Установка обеспечивает:

·  вращательное бурение шнеками

·  бурение сейсморазведочных скважин полыми шнеками диаметром до 150 мм.

Технические характеристики

Артикул	УБЛ-1К
Ход подачи, м	1,75
Усилие подачи, кгс
- вверх	5000
- вниз	2000
Частота вращения шпинделя, об/мин	54-500
Крутящий момент, макс., кгм	350
Условная глубина бурения, м
- шнеками	40
Диаметр бурения, макс., мм	230
Рыночная стоимость, руб	4000000

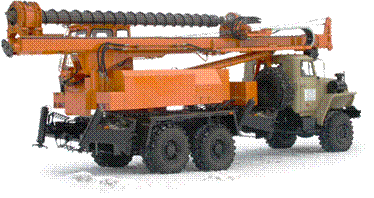

МБШ-818
