Плотность и поверхностные свойства жидких щелочных и легкоплавких металлов и сплавов (стр. 13 )

ХNa=100 – (ХК + ХСs)

Таблица 19

Поверхностное натяжение тройных сплавов1) сечений треугольника

составов системы Na–K–Cs, идущих к вершине цезия, при 373 К

=a	a= Na–Cs	90:10 9,000	80:20 4,000	70:30 2,333	60:40 1,500	50:50 1,00	40:60 0,667	30:70 0,428	20:80 0,250	10:90 0,111	K–Cs
0	XK s	0 205,5	10 169	20 150	30 141	40 136	50 131	60 127	70 123,0	80 121	90 116	100 113,6
10	XK s	0 106	9,0 104	18,0 102	27,0 101	36,0 100	45,0 98	54,0 97,0	63,0 96,5	72,0 96,0	81,0 95,0	90 94,5
20	XK s	0 94	8,0 92,5	16,0 91,5	24,0 90,0	32,0 89,0	40,0 88,0	48,0 87,0	56,0 86,5	64,0 86,0	72,0 85,5	80 85,0
30	XK s	0 88,0	7,0 88,0	14,0 86,5	21,0 85,0	28,0 84,5	35,0 83,5	42,0 82,0	49,0 81,5	56,0 81,0	63,0 80,0	70 79,0
40	XK s	0 84,0	6,0 83,0	12,0 81,5	18,0 80,5	24,0 80,0	30,0 79,5	36,0 78,0	42,0 77,5	48,0 77,0	54,0 76,5	60 76,0
50	XK s	0 81,0	5,0 80	10,0 78,5	15,0 77,5	20,0 77,0	25,0 76,5	30,0 76,0	35,0 75,5	40,0 75,0	45, 0 74,5	50 74,2
60	XK s	0 78,2	4,0 77,5	8,0 76	12,0 75,5	16,0 75,0	20,0 75,2	24,0 75,0	28,0 74,6	32,0 74,2	36,0 74,0	40 73,5
70	XK s	0 75,5	3,0 75,0	6,0 74,0	9,0 73,5	12,0 73,4	15,0 73,2	18,0 73,2	21,0 73,1	24,0 73,0	27,0 72,8	30 72,6
80	XK s	0 74	2,0 74,5	4,0 76,5	6,0 76,0	8,0 76,0	10,0 75,5	12,0 75,5	14,0 74,0	16,0 73,5	18,0 73,0	20 72,4
90	XK s	0 72,8	1,0 72,6	2,0 72,5	3,0 72,5	4,0 72,4	5,0 72,4	6,0 72,3	7,0 72,2	8,0 72,1	9,0 72,0	10 71,8
100	XK s	0 71,4	– –	– –	– –	– –	– –	– –	– –	– –	– –	0 71,4

1)  Значения XNa в ат. % определяются соотношением

Как видно, цезий, в отличие от калия, проявляет поверхностную активность для всех тройных сплавов системы, понижая весьма заметно ПН сплавов при его малых концентрациях. Этого следовало ожидать, так как цезий поверхностно активен как к натрию, так и к калию. Цезий в сплавах двойных систем Na–Cs и K–Cs и во всех тройных сплавах системы Na–K–Cs ведет себя как добавка, проявляющая заметное влияние на физические свойства, в частности, на ПН тройных сплавов, приводя к заметному отрицательному отклонению изотерм от аддитивной прямой.

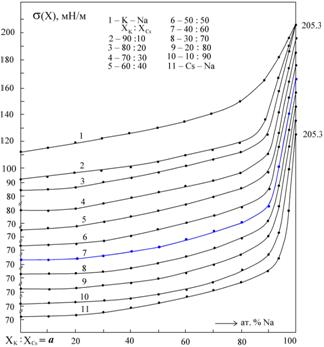

Рис. 2.13. Изотермы поверхностного натяжения сплавов системы

K–Cs–Na при 373 К: 1 и 11 – изотермы ПН бинарных систем;

2–10 – изотермы ПН тройных сплавов сечений, идущих к вершине

Na треугольника составов системы Na–K–Cs

Указанным выше расчетно-графическим способом определено и поверхностное натяжение тройных сплавов системы K–Cs–Na для 9 сечений с постоянным соотношением XK:XCs=const, идущих к вершине Na концентрационного треугольника. В этом случае рассматривались тройные сплавы, соответствующие точкам пересечений указанных
9 сечений с 10 сечениями, идущими к вершине K треугольника составов от стороны бинарной системы Na–Cs с XNa:XCs=b. По экспериментальным изотермам ПН тройных сплавов этих 10 сечений определены значения поверхностного натяжения всех 90 тройных сплавов системы K–Cs–Na. Изотермы ПН тройных сплавов всех девяти сечений приводятся на рис. 2.13 и в табл. 20 и 21. Как видно, натрий является поверхностно инактивным компонентом для всех сплавов системы
K–Cs–Na, повышая ПН сплавов особенно резко в области больших концентраций натрия.

Таблица 20

Составы (в ат.%)* и поверхностное натяжение s (мН/м) точек

пересечений лучевых разрезов, идущих к вершинам Na и Cs

треугольника составов системы K–Cs–Na, при 373 К

XK:XCs=a К=113,6	90:10 а=9,000 σ =94.5	80:20 4,000 85.0	70:30 2,333 80	60:40 1,500 76.2	50:50 1,00 74.2	40:60 0,667 73.5	30:70 0,428 72.8	20:80 0,250 72.4	10:90 0,111 72.0
XK:XNa=b
90:10 b=9.000 σ =116	XCs=9.10 XNa=9.10 σ =94,5	18.37 8.16 84.25	27.84 7.22 78.75	37.5 6.25 75.25	47.37 5.26 74,6	57.43 4.26 74,00	67.77 3.22 73,5	78.26 2.17 72,8	89.02 1.1 72,4
80:20 b=4.000 σ =120	XCs=8.16 XNa=18.37 σ =96.5	16.67 16.67 86.5	25.53 14.89 80.5	34.78 13.04 77.75	44.44 11.11 75,00	54.53 9.1 74.51	65.15 6.97 73.75	76.19 4.76 73,2	87.82 2.44 72,8
70:30 b=2.333 σ =123	XCs=7.216 XNa=27.84 σ =99	14.89 25.53 89.5	23.1 23.1 83.5	31.82 20.46 78.5	41.18 17.64 76,10	51.21 14.64 75,00	62.06 11.38 74.25	73.68 7.895 73.50	86.31 4.11 72,7
60:40 b=1.500 σ =127	XCs=6.25 XNa=37.5 σ =101.25	13.04 34.78 93.75	20.46 31.82 87.75	28.57 28.57 82.5	37.5 25 79	47.36 21.06 76.5	58.37 16.65 74.75	70.59 11.76 73.5	84.89 6.25 73,0
50:50 b=1.000 σ =131	XCs=5.26 XNa=47.37 σ =104.5	11.11 44.44 96.75	17.64 41.18 91	25,0 37.5 86.25	33.33 33.33 81.5	42.84 28.58 78.5	53.88 23.06 76.5	66.66 16.67 74.5	81.83 9.09 73.25
40:60 b=0.667 σ =135	XCs=4.32 XNa=58.3 σ =109.75	9.09 54.53 101.25	14.64 51.21 95,00	21.06 47.35 90.50	28.58 42.84 85.25	37.5 37.5 81,00	48.32 31.01 77.25	61.55 23.07 75,00	78.28 13.03 73.75
30:70 b=0.428 σ =141	XCs=3.22 XNa=67.78 σ =114.75	6.97 65.15 105.25	11.38 62.06 99.25	16.65 58.37 95	23.06 53.8 90.25	31.01 48.32 85.25	41.19 41.19 80.25	54.52 31.85 76.5	72.97 18.92 74,00
20:80 b=0.250 σ =149	XCs=2.2 XNa=78.3 σ =116	4.76 76.19 110.25	7.89 73.68 105.25	11.76 70.59 100.75	16.67 66.66 96	23.07 61.55 91.25	31.85 54.52 85.75	44.44 44.45 81.5	64.31 28.55 76.5
10:90 b=0.111 σ =169	XCs=1.1 XNa=89 σ =140.25	2.44 87.82 122,0	4.11 86.31 117.25	6.24 84.39 112,0	9.08 81.83 107.5	13.03 78.28 101.25	18.92 72.97 96,00	28.55 64.31 88.75	47.37 47.37 80.50
0:100 b=0,00 σ =205,5	XCs=0,00 XNa=100 σ =205,5	205,5	205,5	205,5	205,5	205,5	205,5	205,5	205,5

* Значения ХК в ат.% определяются соотношением
