Составляющие качества информационной системы:

·  Качество инфраструктуры (infrastructure quality):  качество аппаратного и поддерживающего программного обеспечения (например, качество операционных систем, компьютерных сетей и т. п.).

·  Качество программного обеспечения (software quality): качество программного обеспечения информационной системы.

·  Качество данных (data quality): качество данных, использующихся информационной системой на входе.

·  Качество информации (information quality): качество информации, продуцируемое информационной системой.

·  Качество административного управления (administrative quality) – качество менеджмента, включая качество бюджетирования, планирования и календарного контроля.

·  Качество сервиса (service quality) – качество обучения, системной поддержки и т. п.

·  Кроме перечисленных составляющих качества должно быть принято во внимание качество обслуживаемого бизнес процесса.

Модель внутренних и внешних характеристик качества ПС состоит из шести групп базовых показателей:

l  функциональная пригодность;

·  пригодностью для применения;

·  корректностью (правильностью, точностью);

·  способностью к взаимодействию;

·  защищенностью;

l  надежность;

·  уровнем завершенности (отсутствия ошибок);

·  устойчивостью к дефектам;

·  восстанавливаемостью;

·  доступностью;

·  готовностью;

l  эффективность;

·  временной эффективностью;

·  используемостью ресурсов;

l  применимость;

·  понятностью;

·  простотой использования;

·  изучаемостью;

·  привлекательностью;

l  сопровождаемость;

·  удобством для анализа;

·  изменяемостью;

·  стабильностью;

·  тестируемостью;

l  переносимость;

·  адаптируемостью;

·  простотой установки (инсталляции);

·  сосуществованием (соответствием);

·  замещаемостью.

2. SADT-технология. Область применения

Методология SADT

SADT (аббревиатура выражения Structured Analysis and Design Technique - методология структурного анализа и проектирования) - это методология, разработанная специально для того, чтобы облегчить описание и понимание искусственных систем, попадающих в разряд средней сложности. SADT была создана и опробована на практике в период с 1969 по 1973г.

Методология SADT разработана Дугласом Россом и получила дальнейшее развитие в работе. На ее основе разработана, в частности, известная методология IDEF0 (Icam DEFinition), которая является основной частью программы ICAM (Интеграция компьютерных и промышленных технологий), проводимой по инициативе ВВС США.

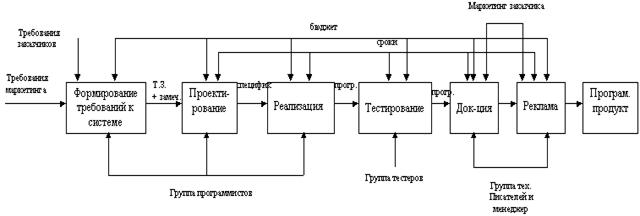

Методология SADT представляет собой совокупность методов, правил и процедур, предназначенных для построения функциональной модели объекта какой-либо предметной области. Функциональная модель SADT отображает функциональную структуру объекта, т. е. производимые им действия и связи между этими действиями. В основе методологии лежит практический язык SA. Суть его в следующем: каждый блок диаграммы представляется [], в отличие от ИПД, здесь есть не только информационный поток, но и поток по управлению и механизм реализации.

Основные элементы этой методологии основываются на следующих концепциях:

·  графическое представление блочного моделирования. Графика блоков и дуг SADT-диаграммы отображает функцию в виде блока, а интерфейсы входа/выхода представляются дугами, соответственно входящими в блок и выходящими из него. Взаимодействие блоков друг с другом описываются посредством интерфейсных дуг, выражающих "ограничения", которые в свою очередь определяют, когда и каким образом функции выполняются и управляются;

·  строгость и точность. Выполнение правил SADT требует достаточной строгости и точности, не накладывая в то же время чрезмерных ограничений на действия аналитика. Правила SADT включают:

·  ограничение количества блоков на каждом уровне декомпозиции (правило 3-6 блоков);

·  связность диаграмм (номера блоков);

·  уникальность меток и наименований (отсутствие повторяющихся имен);

·  синтаксические правила для графики (блоков и дуг);

·  разделение входов и управлений (правило определения роли данных).

·  отделение организации от функции, т. е. исключение влияния организационной структуры на функциональную модель.

Методология SADT может использоваться для моделирования широкого круга систем и определения требований и функций, а затем для разработки системы, которая удовлетворяет этим требованиям и реализует эти функции. Для уже существующих систем SADT может быть использована для анализа функций, выполняемых системой, а также для указания механизмов, посредством которых они осуществляются.

Типы связей между функциями

Одним из важных моментов при проектировании ИС с помощью методологии SADT является точная согласованность типов связей между функциями. Различают по крайней мере семь типов связывания:

Ниже каждый тип связи кратко определен и проиллюстрирован с помощью типичного примера из SADT.

1. Тип случайной связности: наименее желательный.

Случайная связность возникает, когда конкретная связь между функциями мала или полностью отсутствует. Это относится к ситуации, когда имена данных на SADT-дугах в одной диаграмме имеют малую связь друг с другом.

2. Тип логической связности. Логическое связывание происходит тогда, когда данные и функции собираются вместе вследствие того, что они попадают в общий класс или набор элементов, но необходимых функциональных отношений между ними не обнаруживается.

3. Тип временной связности. Связанные по времени элементы возникают вследствие того, что они представляют функции, связанные во времени, когда данные используются одновременно или функции включаются параллельно, а не последовательно.

4. Тип процедурной связности. Процедурно-связанные элементы появляются сгруппированными вместе вследствие того, что они выполняются в течение одной и той же части цикла или процесса.

5. Тип коммуникационной связности. Диаграммы демонстрируют коммуникационные связи, когда блоки группируются вследствие того, что они используют одни и те же входные данные и/или производят одни и те же выходные данные.

6. Тип последовательной связности. На диаграммах, имеющих последовательные связи, выход одной функции служит входными данными для следующей функции. Связь между элементами на диаграмме является более тесной, чем на рассмотренных выше уровнях связок, поскольку моделируются причинно-следственные зависимости.

7. Тип функциональной связности. Диаграмма отражает полную функциональную связность, при наличии полной зависимости одной функции от другой. Диаграмма, которая является чисто функциональной, не содержит чужеродных элементов, относящихся к последовательному или более слабому типу связности.

Организация бригады

При разработке программной системы с использованием SADT используется бригадный метод, в котором каждый разработчик наделен вполне определенными функциями:

·  авторы составляют требования, спецификации, описывают систему с помощью SADT;

·  комментаторы - проектировщики, которые анализируют работу авторов:

·  читатели – лица, которые занимаются анализом проектов. Они могут участвовать в обсуждениях, но они не обязаны комментировать действия авторов. Это люди, которые в курсе дела;

·  технический комитет – это группа специалистов, анализирующих проект, начиная с высших уровней, подготавливающих замечания;

·  библиотекарь проекта – хранитель всех версий разработки программного продукта;

·  инструктор SADT – это специалист по непосредственной технологии SADT;

·  руководитель проекта – ответственный за разработку

Достоинства SADT:

·  система способствует организации коллективной работы, благодаря графическому представлению всего проекта;

·  письменные отчеты технических комитетов позволяют непосредственно производить контрольный анализ системы. На любой стадии возможно осуществить испытание системы;

·  использование SADT позволяет осмыслить разработку не профессионалам – программистам;

·  SADT позволяет использовать и другие методы проектирования. Например, на низких стадиях проектирования возможен переход из технологии Джексона в блок-схемы и т. д.

SADT - это единственная методология с помощью которой легко представить такие аспекты системы как управление, обратная связь, механизмы реализации. Это объясняется тем, что она возникла при проектировании систем более общего назначения;

С 81 года ВВС США потребовала, чтобы все фирмы, конкурирующие за заключение договоров с этим ведомством, представили и обосновали свои предложения в терминах SADT – технологии с использованием пакета IPF.

Описание системы с помощью SADT называется моделью.

В SADT-моделях используются как естественный, так и графический языки.

Для передачи информации о конкретной системе источником естественного языка служат люди, описывающие систему, а источником графического языка - сама методология SADT.

SADT-модель дает полное, точное и адекватное описание системы, имеющее конкретное назначение. Это назначение, называемое целью модели, вытекает из формального определения модели в SADT:

Модель является некоторым толкованием системы. Поэтому субъектом моделирования служит сама система. Однако моделируемая система никогда не существует изолированно: она всегда связана с окружающей средой. Причем зачастую трудно сказать, где кончается система и начинается среда. По этой причине в методологии SADT подчеркивается необходимость точного определения границ системы. SADT-модель всегда ограничивает свой субъект, т. е. модель устанавливает точно, что является и что не является субъектом моделирования, описывая то, что входит в систему, и подразумевая то, что лежит за ее пределами. Ограничивая субъект, SADT-модель помогает сконцентрировать внимание именно на описываемой системе и позволяет избежать включения посторонних субъектов. Вот почему SADT-модель должна иметь единственный субъект.
