В расширенном режиме станция отправитель после отправки одного или нескольких ПБД формирует ПБД – UP(запрос передачи ответа). Правильность приема проверяет пр-л УДС. Если данные приняты правильно, то сетевой уровень в команде ДАННЫЕ_ИЗВЕЩЕНИЕ. ответ указывает на необходимость передать UA (ненумерованное подтверждение) или I (передача инф-ии). Некорректный кадр подтверждается FRMR.

Кроме обмена данными по запросу сетевого уровня предусмотрен еще обмен идентифицирующей информацией (XID) и выполнение тестовых функций. Каждая станция в любой момент времени может передать команду XID. Станция, которая приняла эту команду, должна послать ответ XID. И команда и ответ в поле данных содержат идентификатор класса станции.

Команда TEST также м. б. выдана в произвольный момент времени. Станция, получившая данную команду, отправляет обратно ответ TEST. Размер поля данных обычно не превышает максимальную длину, установленную для конкретной сети. Однако, если известно, что некоторые станции могут обрабатывать кадры с полем данных большего размера, то эти станции распознаются с помощью команды TEST. Станция, которая может принять и отправить обратно кадр с полем данных слишком большой длины, сама реализует эти возможности. Если станция располагает средствами для вычисления избыточной контрольной последовательности кадра, но не может принять и сохранить весь кадр, то в ответный кадр приноситься усеченное поле данных.

а) Установление логического соединения

Прикладная программа сетевого уровня получив запрос от пользователя на пересылку данных, записывает в ОЗУ по фиксируемому адресу передаваемый пакет. При этом передается примитив СОЕДИНЕНИЕ. запрос. Каждый примитив кроме кода операции содержит дополнительный признаки. По этому примитиву пр-л УЛК формирует ПБД –SABME (установить асинхронный режим). На основе этого ПБД пр-л УДС формирует кадры, которые передаются в сеть. Пр-л УЛК на приемной стороне формирует протоколу сетевого уровня примитив СОЕДИНЕНИЕ. индикация. Если пр-л сетевого уровня подтверждает соединение, протоколу УЛК формируется примитив СОЕДИНЕНИЕ. ответ с установленными признаками соединения (передается UA – ненумерованное подтверждение). Если пр-л сетевого уровня не может уст-ть соед-е, то формирует DM (фаза разъединения). Пр-л УЛК 1-й станции дешифрирует принятый ПБД и передает пр-лу сетевого ур-ня примитив СОЕДИНЕНИЕ. подтверждение.

После установления соединения возможна передача данных в обоих направлениях. Если канал полудуплексный, то передачу начинает станция, запросившая соединение.

б) Фаза передачи состоит из множества циклов, которые заключаются в передаче данных и получении ответа, принимающая сторона обязательно формирует ответ на правильно принятые кадры.

Если на приемной стороне вычисленная контрольная последовательность совпадает с переданной, то пакет передается сетевому уровню и выдается подтверждение передающей стороне одним из двух способов: либо номер принятого кадра включается в передаваемый кадр, либо создается специальный кадр RR, содержащий номер принятого кадра

в) Фаза разъединения выполняется посылкой DISC, ответ – DM. начинает станция, запросившая соединение.

5. Назовите принципы формирования протокольных блоков данных в рамках протоколов ЛВС. Инкапсуляция и декапсуляция сообщений. Принципы передачи команд между смежными протоколами одного узла сети и одинаковыми протоколами двух взаимодействующих узлов.

В модели OSI сетевые функции распределены м/у 7 уровнями. Каждому ур. соотв‑ют разн. сетевые операции, оборудование и протоколы.

На каждом уровне вып‑ся опред. сетевые функции, которые взаимодействуют с функциями соседних уровней, вышележащего и нижележащего. Чем выше ур., тем более сложную задачу он решает.

Каждый ур. предоставляет несколько услуг, подготавливающих дан-е для доставки по сети на др. компьютер. Уровни отделяются друг от друга границами — интерфейсами. Все запросы от 1 ур. к другому передаются через интерфейс.

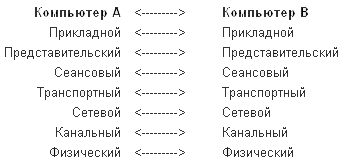

Задача каждого ур. - предоставление услуг вышележащему уровню, «маскируя» детали реализации этих услуг. При этом каждый ур. на одном комп‑ре работает так, будто он напрямую связан с таким же уровнем на другом компьютере. Эта логическая (Вирт.) связь м/у одинаковыми ур. показана на рис. ниже. Однако в действительности связь осущ‑ся м/у смежными ур. 1 комп‑ра — ПО, работающее на каждом ур., реализует определенные сетев. фун‑ии в соотв‑ии с набором протоколов.

Перед подачей в сеть данные разбиваются на пакеты. Пакет (packet) — это ед. инф‑ии, передаваемая м/у устр‑вами сети как единое целое. Пакет проходит послед‑но через все уровни ПО. На каждом ур. к пакету добавляется нек‑рая инф‑я, форматирующая или адресная, к‑рая необходима для успешной передачи данных по сети. На принимающей стороне пакет проходит ч/з все уровни в обратном порядке. ПО на каждом ур. читает инф‑ю пакета, затем удаляет инф‑ю, добавленную к пакету на этом же ур. отправляющей стороной, и передает пакет следующему ур. Когда пакет дойдет до Прикладного ур., вся адресная инф‑я будет удалена и дан‑е примут свой исходный вид.

Вз/дей-е смежных ур. осущ‑ся через интерфейс (И). И опред. услуги, к‑рые нижний ур. предоставляет верхнему, и способ доступа к ним. Поэтому каждому ур. 1 компьютера «кажется», что он непосредственно вз/дей‑ет с таким же ур. др. компьютера.

Когда сообщение достигает физического ур.. оно "обрастает" заголовками всех ур.

В стандартах ISO для обозначения единиц данных, с к‑рыми имеют дело протоколы разных ур., используется общ. название протокольный блок данных (PDU). Для обознач-я блоков данных определенных ур. исп‑ся специальные названия: кадр (frame), пакет (packet), дейтаграмма (datagram), сегмент (segment).

Протоколы 2 удаленных объектов взаимодействуют в три фазы:

1) фаза соединения – протоколы обмен‑ся парам‑ми будущей передачи (может обговариваться максимальный размер пакета, необходимость ответа на правильно принятые кадры, окно ответа). Устан‑ся логич. или физич. соединение

2) фаза передачи – происходит передача данных, обнаружение и исправление ошибок

3) фаза разъединения – протоколы догов-ся о корректном разъединение, без потери дан-х

Смежные протоколы 1 станции образуют набор объектов. Это м. б. программы, драйвера, либо аппаратура. Смежные объекты взаимодействуют через точки доступа (ТДУ) к услугам. ТДУ – это либо программный, либо аппаратный порт.

Для смежных протоколов 1 станции им-ся 3 смежных взаимодействия:

1) одна точка доступа к одной услуге

2) 1:M

3)

Кроме ПБД, смежные протоколы обмен-ся спец. ком-ми (примитивы). Название примитива определяет группу команд:

1) запрос

2) индикация

3) ответ

4) подтверждение

Передавая примитив, протокол вышестоящего уровня, указывает нижестоящему, какие действия выполнить.

Дополнительно

Смежные протоколы одной станции образуют набор объектов. Это могут быть прикладные программы, драйвера, либо аппаратура (сетевые адаптеры, либо модемы). Смежные объекты взаимодействуют через точки доступа к услугам (рис 6.2). Точка доступа к услугам – это либо программный, либо аппаратный порт. Для смежных протоколов одной станции существует 3 смежных взаимодействия:

одна точка доступа к одной услуге	одна ко многим

многие к одной

Порция данных для протокола каждого уровня, называется протокольным блоком данных. При помощи протокольного блока данных передается, как данные пользователя, так и управляющие данные протокола. При переходе от одного протокола к другому, протокольный блок данных преобразуется в протокол данных услуги. К нему добавляется, управляющая информация протокола. Преобразования протокольного блока данных могут быть трех видов:

простое копирование

разбиение протокольного блока данных на части

сбор из частей протокольного блока данных, большого блока данных

Кроме протокольных блоков данных, смежные протоколы объединяются специальными командами, которые называются примитивами. Название примитива определяет группу команд:

Запрос, индикация, ответ, подтверждение.

Передавая примитив, протокол вышестоящего уровня, указывает нижестоящему, какие действия выполнить.

Чтобы инициировать какие либо действия в сети, протокол сетевого уровня передает протоколу УЛК примитив «запрос», по этой команде протокол УЛК формирует протокольный блок данных, в котором содержатся либо команды протокола, либо данные пользователя. Затем этот протокольный блок данных посредствам УДС передается в сеть. На приемной стороне протокол УЛК приняв кадр, обязан сообщить протоколу сетевого уровня об изменении в сети. Для этого он передает этому протоколу примитив «индикация». Протокол сетевого уровня анализирует состояние сети и формирует примитив «ответ», который проток УЛК преобразует также в протокольный блок данных и передает ответ в сеть. На приемной стороне протокол УЛК должен завершить начатую фазу, для этого протоколу от уровня передается команда «подтверждение».

6. Зарисуйте структуру и назовите основные функциональные отличия повторителей, трансиверов и концентраторов ЛВС. На каком уровне эталонной модели ВОС функционирует каждое из этих устройств?

Для удлинения линии связи и восстановления сигналов в линии при передачи из одной физической среды в другую предназначены такие сетевые устройства, как трансиверы, репитеры и концентраторы. Все эти устройства работают на физическом уровне эталонной модели ВОС.
