Математическое моделирование НДС стержневых систем, пластин и оболочек (стр. 15 )

  При нумерации надо стремиться к тому, чтобы наибольшая разность номеров «взаимодействующих» узлов была как можно меньше. В данном случае общее число неизвестных перемещений за вычетом перемещений закрепленных на границе узлов будет n = 2*133-2*7-7=245. Таков  порядок системы уравнений в данной задаче; полуширина ленты М=30. ленточность структуры уравнений является большим достоинством МКЭ, так как упрощает и ускоряет решение уравнений.

  На следующем этапе строятся матрицы жесткости отдельных элементов в местной системе координат . В данном случае все элементы одинаковые и матрицы строились, как описано в  § 8.9. В общем случае они могут быть различными по форме, материалу, размерам.

  Далее из матрицы надо сформировать матрицу жесткости всей конструкции в общей системе координат . В данном случае неизвестные в местной системе и в общей системе по направлению совпадают. Они лишь имеют различную нумерацию. Так, показанный на рис. 4.9, б 30-й элемент ABCD в соответствии с рис. 4.3, а, б будет иметь нумерацию неизвестных: . В то же время в общей системе в узлах A, B, C, D номера неизвестных будут . Поэтому элементы должны будут попасть в соответствующие клетки общей матрицы жесткости.

  Такая рассылка элементов матриц жесткости отдельных конечных элементов с их суммированием в клетках общей матрицы производится автоматически на основе общей логической процедуры. Оси могут быть повернуты по отношению к общим осям . Тогда требуется предварительно преобразование матрицы . Эти вопросы изучаются в курсе строительной механики.

  Далее формируется столбец грузовых членов системы уравнений из узловых сил. В данном примере такие узловые силы имеются лишь в узлах верхнего горизонтального ряда сетки.

  После решения общей системы уравнений получаем все перемещения узлов в общей системе координат. На этом этапе надо перейти обратно от указанных перемещений к перемещениям узлов в местной системе для каждого элемента. Это опять делается в автоматическом режиме.

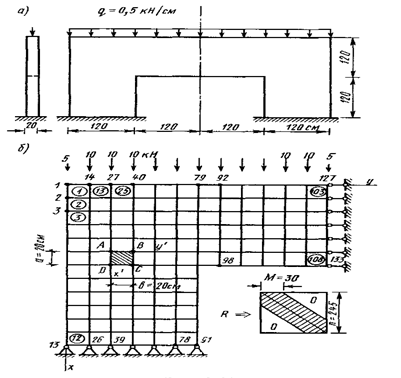

Рис. 4.9

  Наконец, после того как найдены перемещения узлов каждого элемента , по формулам типа (4.28) в нем могут быть найдены напряжения

  .

  На рис.4.10 показана общая картина перемещений узлов (с увеличением в 500 раз), а на рис. 4.11 – эпюры напряжений в двух сечениях конструкции. В расчетах принято . В заключение отметим, что здесь изложены лишь начальные основы МКЭ. Более подробные сведения можно найти в учебнике [2] и в специальной литературе.

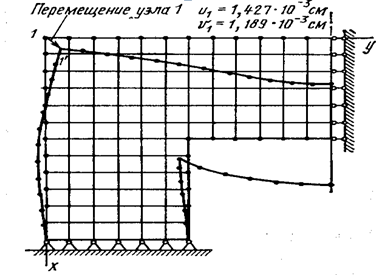

  Рис.  4.10

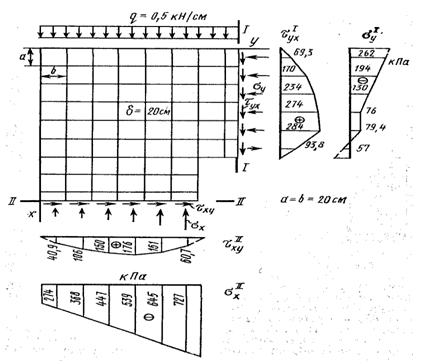

  Рис. 4.11

  Это только основы МКЭ.

Рекомендуемый библиографический список

1. Агапов конечных элементов в статике, динамике и устойчивости пространственных тонкостенных подкрепленных конструкций. И: АСВ, Москва, 2000 – 152 с.

2.  , , Шапошников механика. Тонкостенные пространственные системы. И: Стройиздат., Москва., 1983 – 488с.

3. , Потапов теории упругости и пластичности. И. Высшая школа. Москва., 1984 – 428 с.

4.  ANSYS в примерах и задачах. И: Компьютер-Пресс, Москва., 2002 -221 с.

5.  Белобородов качества построения конечноэлементной модели. Тюмень, «Сибнефтеавтоматика», ТГНГУ, 2004. – 6 с.

6.  етод конечных элементов. (Основы) И: Мир., 1984 – 428 с.

7.  , , Лантух-Лященко конечных элементов в проектировании транспортных сооружений. И: Транспорт, 1981. – 143 с.

8.  онечные элементы и аппроксимация. И: Мир, Москва. 1986. – 318 с.

9. , , ANSYS в руках инженера. И: Editorial УРСС, 2003. – 272 с.

10.  Конюхов анализа конструкций в ANSYS., Казань., 2001. -101 с.

11.  Мяченков машиностроительных конструкций методом конечных элементов. М. Машиностроение, 1989. – 520с.
