Для общего случая напряженного состояния доказан закон парности касательных напряжений.  В соответствии с ним

Следовательно, тензор напряжений является симметричным относительно главной диагонали.

  Наряду с напряжениями, действующими на площадках, нормаль­ных к координатным осям х, у, z, часто возникает необходимость отыскания напряжений на площадках, произвольным образом на­клоненных к указанным осям. Установим зависимость между про­екциями полного напряжения на наклонной площадке с напряжениями ,…

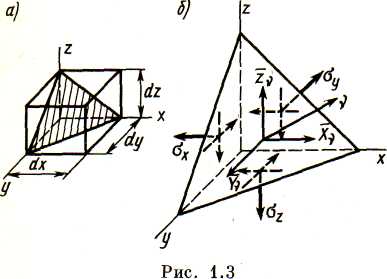

  Выделим в окрестности точки элементарный тетраэдр, три грани которого совпадают с координатными плоскостями, а четвертая грань

образована  секущей про­извольной  наклон-

ной пло­скостью  (рис. 1.3, а, б). Ее положение в пространстве  опре - деляется  нормалью  . Обозначим  косинусы углов  (направляющие косинусы),  образован-

ные этой нор­малью с осями

  Площадь наклонной грани равна, а пло­щади других граней соответственно равны (индекс указывает направление нормали к площадке).

  Очевидно, что для этих площадей справедливы соотношения

    (1. 1)

  Условие равновесия тетраэдра в проекции на ось x  имеет  вид
  .  (1.2)         (1.2)

  При записи уравнения равновесия удерживались только члены второго порядка малости (, . . .). Поэтому горизон­тальная проекция массовой силы не учитывается, так как она является величиной третьего порядка малости . Из равенства (1.2) имеем

НЕ нашли? Не то? Что вы ищете?

  .  (1.3)

  Далее из уравнений равновесия в  проекции на оси у и z  нетрудно получить аналогичные выражения для . Однако те же самые равенства можно записать, воспользовавшись так называемым прави­лом круговой подстановки индексов.  В итоге приходим к системе уравнений



  (1.4)



  Таким образом, по известным компонентам тензора напряжений, записанным в осях х, у, z, могут быть найдены проекции  полного напряжения на наклонной площадке, определяемой направляющими  косинусами  l,  m,  n.

  Обозначим координатную ось, совпадающую с нормалью  через
х и выберем на наклонной площадке две другие ортогональные
оси у',  z'.

  По составляющим , можно получить значение нормаль­ного  напряжения  на  той же  площадке:



.  (1.5)

  Глава 2.  Основные уравнения теории упругости


  В данной главе получим классические уравнения деформирования среды в предположении, что среда эта — сплошная, однородная и изотропная, т. е. упругие свойства среды во всех направлениях одинаковы. Будем считать, что она линейно деформируема (для материала среды справедлив закон Гука), а перемещения и деформации тела достаточно малы. Там, где это необходимо, сделаем некоторые отступления от указанных допущений.

  При составлении уравнений механики деформируемого твердого  тела выбирается соответствующая система координат. В зависимости от формы тела используются декартовы, полярные, цилиндрические координаты и др. Эти уравнения можно записать также и для общего случая произвольных криволинейных координат. В данной главе используем наиболее часто применяемую в задачах декартову систему. В последующих главах для характерных задач покажем также особенности использования полярной системы. Применение других систем координат можно найти в более полных курсах теории упругости.

  Для получения упомянутых уравнений в декартовой системе координат  мысленно выделим в окрестности некоторой точки тела элементарный параллелепипед с размерами dx, dy, dz. Первая группа  уравнений выражает условия равновесия этого элемента среды, их называют  статическими  уравнениями.

  Вторая  группа  уравнений  связывает деформации элемента тела с функциями, выражающими перемещения его точек. . Они называются  геометрическими  уравнениями.

  Наконец, последняя группа уравнений — это уравнение, которое выражает зависимость между напряжениями и деформациями элемента. Именно в этих уравнениях учитываются механические свойства материала, их называют физическими. В данном случае они  выражают  закон Гука.  Рассмотрим указанные уравнения подробно.

  2.1.  Уравнения  равновесия  элемента  тела (статические  уравнения)

  На рис. 2.1, а) показан элементарный параллелепипед, на гранях которого указаны нормальные и касательные напряжения,  которыми он  взаимодействует  с  соседними  элементами  в  общем  случае.  Ввиду бесконечной малости параллелепипеда на этом рисунке при­нято, что напряжения во всем его объеме остаются неизменными (однородное напряженное состояние). Поэтому здесь на параллель­ных гранях предполагаются равные, но противоположно направлен­ные напряжения. По существу, это напряжения на трех взаимно ортогональных площадках, проведенных через рассматриваемую точ­ку. Они составляют тензор напряжений в данной точке.

    (2.1)

  В предыдущей главе они использовались для анализа напряжен­ного состояния в точке, т. е. для изучения законов изменения  напряжений  в  зависимости от ориентации площадки, проведенной через точку.

  В данном случае задача иная. Все компоненты тензора напря­жений (2.1) в сплошной среде непрерывно изменяются от точки к точ­ке тела, т. е.  они являются непрерывными функциями координат или в сокращенной форме
