Производство трансформаторов мощностью до 630 кВ·А ы(I и II габаритов) (стр. 13 )

При сборке трансформаторов на конвейере испытания их целесообразно производить также на конвейере с разбивкой на отдельные операции.

На Минском электротехническом заводе конвейер окончательной сборки трансформаторов продолжается на испытательной станции, состоящей из семи испытательных ячеек, отделенных друг от друга раздвижными дверями (рис. 47). Пространство, заключенное между двумя раздвижными дверями, где на конвейере находится испытываемый трансформатор, образует испытательную ячейку. Сбоку конвейера расположена кабина с испытательным пультом, отделенная одностворчатой дверью. Каждая дверь испытательной ячейки имеет собственный привод от электродвигателя (рис. 48), управление которым осуществляется с испытательного пульта.

Испытания трансформаторов на конвейере имеют свои особенности, главными из которых являются: 1) точно определенный срок на производство каждой испытательной операции, диктуемый темпом сборки трансформаторов; 2) четкое взаимодействие работы электрических схем каждого испытательного пульта со схемой управления движением конвейера.

Рис. 47. Схема расположения испытательной станции. 1 - конвейер; 2 - испытательная станция; 3 - испытательный пульт; 3 - I - VII - испытательные ячейки; 2ВК, 4ВК - конечные выключатели останова конвейера на шаге; 1ВК - конечный выключатель останова конвейера, если в складе готовой продукции с конвейера не снят трансформатор; 3ВК - 17ВК - конечные выключатели, сигнализирующие о том, что двери испытательных ячеек закрыты; 6ВК - 18ВК - конечные выключатели, сигнализирующие о том, что двери испытательных кабин закрыты.

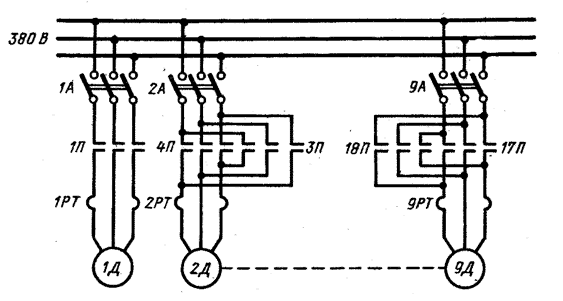

Рис. 48. Схема подключения электродвигателей.

1Д - двигатель привода конвейера; 2Д - 9Д - двигатели привода дверей испытательных ячеек.

Команда на движение конвейера может быть подана только после окончания полного цикла испытаний во всех кабинах, так как схемы включения испытательных пультов и схемы управления движением конвейера имеют общую блокировку, исключающую неправильные действия персонала при производстве работ.

Как только трансформатор поступает в испытательную ячейку, испытатель, включая двигатель, закрывает дверь ячейки. При закрывании дверей двухпозиционные конечные выключатели размыкают свои контакты в цепи управления двигателем привода конвейера (рис. 46), исключая тем самым случайное передвижение конвейера во время испытания. Вторые свои контакты, которые находятся в схеме подключения испытательного пульта к источнику тока, конечные выключатели замыкают и тем самым подготавливают схему пульта к работе. Включение двигателя передвижения конвейера может быть произведено только после того, как окончены испытания во всех ячейках, трансформаторы отключены от пультов и все двери ячеек открыты.

Продолжительность сборочных работ на каждом рабочем месте равна 5 мин. В это же время должен уложиться и испытатель, в противном случае конвейер будет простаивать. Для того чтобы ускорить работу испытателя и освободить его от вычислений, в каждой испытательной кабине над пультом имеется таблица, в которой допустимые значения испытываемых параметров для каждого типа трансформатора указаны прямо в делениях приборов, и испытатель сравнивает полученные данные с данными, указанными в таблице. Рядом помещается инструкция, определяющая последовательность операций при производстве испытаний.

Работники испытательной станции должны обладать специальными знаниями и могут быть допущены к работе только после приобретения необходимых навыков. Для того чтобы сохранить единый темп работы конвейера на сборочных операциях и при проведении испытаний, а также для равномерной загрузки всех испытателей целесообразно объединить испытания по некоторым параметрам в одну испытательную ячейку, а некоторые виды испытаний, наоборот, расчленить.

На Минском электротехническом заводе принят следующий порядок испытания трансформаторов: 1) определение коэффициента трансформации и проверки группы соединений трансформаторов; 2) измерение сопротивления обмоток постоянному току; 3) испытание изоляции обмоток НН приложенным напряжением частотой 50 Гц; 4) испытание изоляции обмоток ВН приложенным напряжением частотой 50 Гц; 5) испытание изоляции обмоток НН и ВН двойным индуктированным напряжением частотой 100 Гц; 6) измерение потерь и тока холостого хода (опыт холостого хода); 7) измерение потерь и напряжения короткого замыкания (опыт короткого замыкания).

Несмотря на то, что в каждой ячейке производятся испытания трансформаторов по своим параметрам, в работе всех испытателей есть общие операции. Каждый испытатель, после того как трансформатор конвейером подан в испытательную ячейку, должен закрыть дверь ячейки, включив двигатель привода дверей. После, этого он должен войти в ячейку и подключить трансформатор. Во всех кабинах подключение трансформатора к пульту производится через токоведущие троллеи, закрепленные на изоляторах над испытательной ячейкой. После окончания испытания испытатель должен отключить источник питания трансформатора и пульта, открыть дверь кабины, войти в ячейку и отключить трансформатор. Затем он должен зайти в кабину и открыть дверь испытательной ячейки. При открывании двери кабины конечный выключатель размыкает свой контакт в цепи питания и тем самым разрывает цепь питания испытуемого трансформатора, если испытатель по ошибке не отключил источник тока. Таким образом гарантируется безопасность испытателя при отключении трансформатора от питающих троллеев. При открывании двери ячейки конечный выключатель размыкает свой контакт в цепи питания пульта и замыкает соответствующий контакт в схеме управления приводом конвейера. Поскольку все эти операции повторяются в работе каждого испытателя, для краткости изложения при описании испытаний трансформаторов все действия испытателя в период подготовки к испытаниям будут называться «подключением», а действия после испытания - «отключением» и будет только указываться, какие выключатели участвуют в той или иной схеме.

Проверка коэффициента трансформации и группы соединения трансформаторов

На рис. 49 изображена схема испытательного пульта, расположенного в первой испытательной кабине. Для определения группы соединения обмоток трансформатора применен метод фазометра, что позволило сократить время испытания и совместить на одном пульте, в одной схеме проверку коэффициента трансформации и группы соединения. Для того чтобы избежать подключения приборов через измерительные высоковольтные трансформаторы, напряжение 380 В подается на выводы ВН трансформатора. В этом случае для измерения как на стороне НН, так и на стороне ВН можно применять приборы непосредственного включения, что не только снижает погрешность при измерении, но и делает работу испытателя менее опасной.

Как только конвейер подаст трансформатор в испытательную ячейку, испытатель подключает его к питающим троллеям, при этом замыкаются конечные выключатели 17ВК, 15ВК и 18ВК. Затем включает автомат 1АВ, при этом загораются сигнальная арматура ЛЗ на пульте и сигнальная лампа Л31, расположенная на двери,

Рис. 49. Схема проверки коэффициента трансформации и группы соединения обмоток трансформатора

отделяющей кабину испытателя от испытательной ячейки. Включает автомат АВ и кнопкой 1КУ включает пускатель П, который размыкает свой размыкающий контакт в цепи ламп ЛЗ и Л31, а замыкающими контактами подает напряжение на испытуемый трансформатор и лампы ЛК и ЛК1, расположенные рядом с ЛЗ и Л31, сигнализируя, что схема находится под напряжением. После этого испытатель, замыкая контакты переключателя УП на всех положениях переключателя ответвлений обмоток ВН, снимает показания напряжения на всех трех фазах по вольтметрам V1 и V2.

Показания вольтметров сравнивают с таблицей, в которой указано, при каких показаниях V1 и V2 коэффициент трансформации соответствует расчетному. Затем, замыкая контакты переключателя УП и нажимая на кнопку К, испытатель подключает к трансформатору фазометр и определяет группу соединения трансформатора. После окончания испытания испытатель отключает трансформатор и открывает дверь испытательной ячейки.

Измерение сопротивления обмоток постоянному току

Результаты измерения сопротивления обмоток характеризуют качество паек в обмотках, переходное сопротивление в контактах переключателя и в соединениях обмоток с вводами.

Сопротивления между линейными зажимами определяют при трех положениях переключателя, на номинальном среднем ответвлении и на обоих крайних. Для того чтобы избежать погрешностей за счет нагрева обмоток током, значение его должно быть не более 1/5 номинального. Чтобы избежать влияния сопротивления проводов, которыми подключаются приборы, и внутреннего сопротивления самих приборов, подключение приборов для измерения напряжения и тока производят отдельными проводами непосредственно к выводам трансформатора. Особое значение это имеет при измерении на стороне НН, так как обмотки НН имеют сравнительно малое сопротивление. По этой же причине для подключения прибора к обмотке НН провода надо делать как можно короче.

Так как обмотки обладают большой индуктивностью, то во избежание повреждения вольтметры надо включать только при установившемся значении тока, а отключать только после того, как будет отключен источник тока. При измерениях фиксируют температуру обмоток, полагая ее равной температуре верхних слоев масла. Полученные значения сопротивлений приводят в соответствии с ГОСТ к 75°С.

Измерение сопротивления обмоток производят методом падения напряжения, как наиболее простым и дающим достаточно точные результаты. Схема измерения приведена на рис. 50. Измерения производят в следующей последовательности. Подключают трансформатор, после чего замыкаются конечные выключатели 13ВК и 16ВК. Включают автомат АВ. Нажатием кнопки 1КУ включают пускатель Я, который через один свой замыкающий контакт получает питание, а другими замыкающими контактами включает сигнальную лампу ЛК и аккумуляторную батарею, которая имеет три отвода. Для измерения больших сопротивлений (на стороне ВН) она подключается полным напряжением, а при измерении сопротивления на стороне НН она подключается только половиною номинального напряжения. Лампа ЛК сигнализирует, что схема готова к работе. Вначале измеряют сопротивление обмоток ВН. Для этого переключателем УП напряжение от аккумуляторной батареи подают на обмотку ВН. Затем переключателем УП поочередно подключают все три фазы, снимают показания вольтметра V и миллиамперметра mА при трех положениях переключателя обмоток. Показания приборов сравнивают с данными таблицы. После того как измерено сопротивление обмоток ВН, переключателем УП подключают аккумуляторную батарею к выводам НН. Снимают показания амперметра А и милливольтметра mV между линейными зажимами ab, bc, ac и сравнивают с табличными значениями для данного трансформатора.
