Производство трансформаторов мощностью до 630 кВ·А ы(I и II габаритов) (стр. 14 )

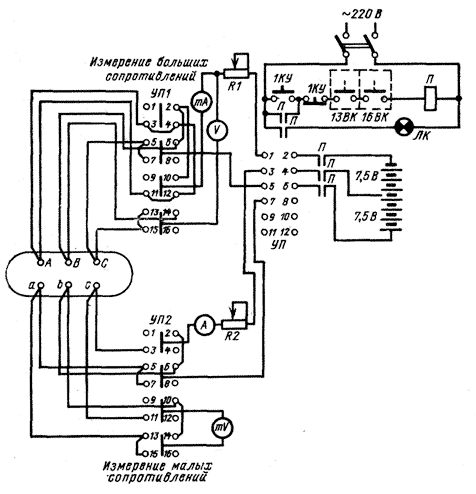

Рис. 50. Схема измерения сопротивления обмоток постоянному току.

После того, как закончены испытания, все переключатели устанавливают в нулевое положение, кнопкой 1КУ отключают пускатель П, который, размыкая свои контакты, отключает аккумуляторную батарею. Только после, этого испытатель отключает трансформатор и дает команду на открытие дверей испытательной ячейки.

Испытание электрической прочности изоляции обмоток НН приложенным напряжением частотой 50 Гц от постороннего источника

Схема испытательного пульта показана на рис. 51. Перед тем как испытать прочность изоляции приложенным напряжением, предварительно проверяют сопротивление изоляции мегаомметром напряжением 2500 В. О качестве изоляции судят по коэффициенту абсорбции, который определяют как отношение значения сопротивления изоляции, полученного через 60 с (Rво), к значению сопротивления, полученного через 15 с (R15) после включения мегаомметра. Чем больше это отношение, тем лучше изоляция обмоток, т. е. она тем менее загрязнена и увлажнена.

Рис. 51. Схема испытания электрической прочности изоляции обмоток НН приложенным напряжением 50 Гц от постороннего источника.

Минимальное допустимое значение коэффициента, абсорбции равно 1,3. После того как установлено, что изоляция в порядке, подключают вводы НН трансформатора к токоведущим троллеям, а вводы ВН и бак трансформатора заземляют. При этом замыкаются конечные выключатели 11ВК и 14ВК. Включают автоматы 1АВ и 2АВ, при этом загораются сигнальная арматура ЛЗ и сигнальная лампа Л31. Кнопкой 1КУ включают пускатель П, который через один свой замыкающий контакт получает питание, а другими подает напряжение на автотрансформатор ЛАТР и включает ЛК, ЛК1 и 1РВ. Гаснут лампы ЛЗ к Л31, так как пускатель П размыкает свой размыкающий контакт в цепи питания их. Схема готова к испытанию. Автотрансформатором устанавливают необходимое напряжение, которое контролируют по вольтметру. Изоляция обмоток НН должна выдержать в течение 1 мин напряжение 5 кВ.

Рис. 52. Схема испытания электрической прочности изоляции обмоток ВН приложенным напряжением 50 Гц от постороннего источника.

Как только загорится лампа ЛЖ, сигнализирующая об истечении времени испытания, определенного уставкой реле времени 1РВ, напряжение плавно снижается до нуля.

Если в процессе испытания произойдет пробой изоляции, то в цепи питающего трансформатора ОМ возрастет ток, который включает реле максимального тока РТ, которое через промежуточное реле РП разрывает цепь питания пускателя П, а замыкающим контактом включает реле времени РВ. Пускатель П размыкает свои размыкающие контакты в цепи питания трансформатора ЛАТР, ОМ и отключает их. Реле времени РВ замыкающим контактом включает ревун, который сигнализирует о пробое изоляции испытуемого трансформатора. Продолжительность сигнала определяется уставкой реле времени РВ. После окончания испытания испытатель отключает трансформатор и открывает дверь испытательной ячейки.

Испытание электрической прочности изоляции обмоток ВН приложенным напряжением частотой 50 Гц от постороннего источника

Последовательность испытания электрической прочности обмотки ВН приложенным напряжением та же, что и обмотки НН. Напряжение также прикладывается между испытуемой обмоткой и заземленным баком трансформатора (рис. 52), с которым соединяется обмотка НН.

Особенность испытания обмотки ВН состоит в том, что подъем напряжения после 40 до 100% следует производить плавно в течение 15 - 20 с, а отключение напряжения только после того, как оно будет снижено до 25 - 30%.

Испытание изоляции двойным индуктированным напряжением

Поскольку возбудить трансформатор до двойного номинального напряжения при частоте 50 Гц практически невозможно, испытание электрической прочности двойным индуктированным напряжением производится при частоте 100 Гц. Для этой цели напряжение 380 В промышленной частоты 50 Гц через автотрансформатор подается на преобразователь частоты. От преобразователя напряжение с частотой 100 Гц через повышающий трансформатор подается на испытуемый трансформатор (рис. 53). Напряжение подается на обмотку НН, и трансформатор выдерживается под двойным напряжением в течение 1 мин. Испытатель подключает трансформатор при этом замыкаются конечные выключатели 7ВК и 10ВК. Включает автомат ЗАВ. Загораются лампы ЛЗ и ЛЗ1. Затем испытатель включает автоматы АВ, 1АВ и 2АВ, подготавливая схему к испытаниям.

Рис. 53. Схема испытания изоляции двойным индуктированным напряжением.

Нажимая кнопку 1КУ, включает пускатели 1П и 2П, лампы ЛЗ и Л31 гаснут. Пускатели 1П и 2П замыкающими контактами подают напряжение на автотрансформатор АТМК и на повышающий трансформатор ТС и замыкают цепь ламп ЛК. и ЛК1, которые сигнализируют, что все аппараты находятся под напряжением. Переключателем УП включают привод автотрансформатора и плавно повышают напряжение до заданного значения, которое и контролируют по вольтметру. При этом следят за стрелками амперметров, чтобы при испытаниях не происходили толчки тока. Переключателем проверяют напряжение всех трех фаз. Как только загорится лампа ЛЖ, сигнализирующая о том, что время испытания, определенное уставкой реле времени РВ, истекло, напряжение плавно снижают до нАВ, 2АВ, ЗАВ. Предельные верхнее и нижнее положения катушек АТМК контролируют конечными выключателями ВКв и ВКн.

Если во время испытания не наблюдалось толчков тока и напряжение по фазам было симметрично, то изоляция трансформатора исправна. Испытатель отключает трансформатор и открывает дверь испытательной ячейки.

Опыт холостого хода

Схема измерения потерь и тока холостого хода трансформаторов показана на рис. 54. Напряжение подают на вводы обмоток НН испытуемого трансформатора, а обмотка ВН разомкнута. Для того чтобы напряжение было синусоидальной формы и симметричным, его подают от отдельного синхронного генератора, а не or общей сети.

После подключения трансформатора замыкают конечные выключатели 5ВК, 8ВК. Испытатель проводит испытания в следующей последовательности. Включает автоматы АВ и 1АВ, загораются лампы ЛЗ и Л31, кнопкой 1КУ включает пускатель Я, который, получив питание, отключает ЛЗ и Л31 и включает ЛК и ЛК1 и подает напряжение на испытуемый трансформатор.

Рис. 54. Схема измерения потерь и тока холостого хода трансформатора.

При номинальном напряжении всех трех фаз снимают показания ваттметров. Мощность, показанная ваттметрами, потребляемая обмоткой НН, является потерями холостого хода трансформатора. Ток холостого хода определяют по показаниям амперметров. Показания приборов сравнивают со значениями, указанными в таблице, После этого испытатель выключает автоматы 1АВ, АВ, отсоединяет провода от выводов НН трансформатора и дает команду на открытие дверей испытательной ячейки.

Измерение потерь и напряжение короткого замыкания (опыт короткого замыкания)

При опыте короткого замыкания полученные при измерении значения потерь в обмотках и напряжения короткого замыкания дают возможность определить правильность выполнения обмоток и показывают, насколько полученные дополнительные потери близки к расчетным.

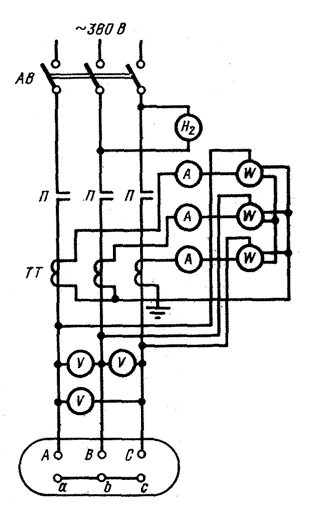

Рис. 55. Схема измерения потерь и напряжения короткого замыкания.

Схема опыта короткого замыкания (рис. 55) по существу не отличается от схемы опыта холостого хода (рис. 54); разница состоит в том, что напряжение подают на обмотку ВН, а обмотку НН замыкают накоротко. К обмотке ВН подводят такое напряжение, при котором в обмотках устанавливаются номинальные токи во всех трех фазах. Во избежание искажения результатов измерения для закорачивания обмотки НН следует применять короткие провода сечением не меньше сечения токоведущих шпилек вводов.

Техника безопасности при работе на испытательной станции

К работе на испытательной станции допускается персонал, имеющий навыки в испытании трансформаторов, хорошо изучивший схемы испытательных пультов и правила безопасности. Все работники испытательной станции инструктируются на рабочих местах, и у них проверяются знания инструкций, определяющих порядок проведения работ при испытаниях. Инструктаж и проверку знаний производят в установленные сроки. Всю работу испытатель должен выполнять в соответствии с инструкцией. Все операции при работе за испытательным пультом испытатель обязан выполнять, стоя на резиновом диэлектрическом коврике или на специальной изолированной подставке. При подключениях и переключениях в испытательной ячейке обязан пользоваться защитными средствами, указанными в инструкции.

Перед тем, как войти в испытательную ячейку дли отключений и переключений, необходимо отключить испытательный пульт и источник питания. Необходимо внимательно следить за исправной работой блокировочных конечных выключателей и световой сигнализации. Особенно внимательно надо производить подключения в первой ячейке при определении коэффициента трансформации и проверке группы соединения. Здесь напряжение подают на вводы ВН, а на сторону НН трансформируется напряжение, достаточное для производства измерений. Если испытатель ошибочно подключит к источнику тока сторону НН трансформатора, то вся схема пульта будет под высоким напряжением. Во избежание этого длина проводов от питающих троллеев должна быть такой, чтобы их можно было подключить только к стороне ВН трансформатора.

Заходя в ячейку для испытания электрической прочности изоляции обмоток, испытатель в первую очередь должен заземлить высоковольтные троллеи специальной штангой. Там, где по условиям испытания питание к трансформатору подводится к стороне 1111, после испытания следует в первую очередь отсоединить провода от вводов НН трансформатора и только после этого отсоединить провода от вводов ВН.

Глава десятая

ИЗГОТОВЛЕНИЕ МЕТАЛЛОКОНСТРУКЦИЙ ТРАНСФОРМАТОРОВ

Общие сведения

Технологию изготовления металлоконструкций трансформаторов I и II габаритов можно разделить на следующие основные этапы.
