Глава 6. Разработка математической модели несущей способности подъемных сооружений (стр. 11 )

Таблица 6.3

Вычисление параметров (6.208)

Z, м	kz	shkz	chkz	×105
0.00	0.00	0.0000	1.0000	0.0000	0.0000	-0.3358	1.0000
0.20	0.322	0.3256	1.0523	0.0974	0.1259	-0.1714	0.6741
0.40	0.644	0.6894	1.2147	0.2929	0.1862	-0.0627	0.4138
0.60	0.966	1.1220	1.5040	0.5437	0.1994	-0.0027	0.2006
0.80	1.288	1.6748	1.9504	0.7856	0.1952	0.0202	0.0048
1.00	1.611	2.4014	2.6014	1.0260	0.1883	0.0000	-0.1883

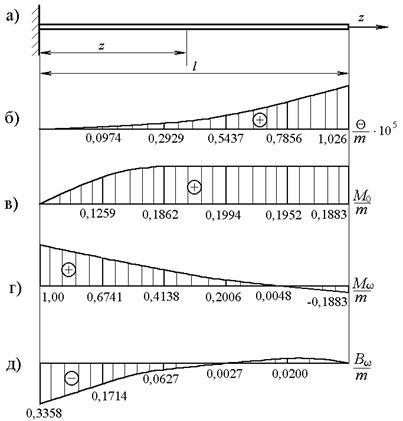

Рис. 6.41. Расчетные значения угла закручивания Q, момента чистого кручения M0, изгибно-крутящего момента Mw и бимомента Вw в стержне (см. рис. 6.39а, б)

Определение нормальных и касательных напряжений.

Наибольшие касательные напряжения чистого кручения определяем по формуле (6.2)

.

Для сечения z = 0,6 м, где М0 = М0,max = 0,1994m, вычисления по (6.2) дают:

(6.209)

Касательные напряжения стесненного кручения определяются по формуле (6.61):

Для сечения z = 0 в заделке, где Мw = Мw, max = m, вычисления по (6.61) дают для середины верхней полки в точке 5 (см. рис. 6.39б):

(6.210)¢

Для середины нижней полки в точке 6 (см. рис. 6.39б):

. (6.210)¢¢

Нормальные напряжения стесненного кручения определяются по формуле (6.66)

.

В сечении у заделки (z = 0), где абсолютная величина бимомента максимальная (см. рис. 6.41д), в крайних точках верхней полки

. (6.211)¢

Для крайних точек нижней полки

(6.211)¢¢

где m – распределенный крутящий момент (см. рис. 6.39а).

6.9. Расчет несущей способности пространственных металлоконструкций грузоподъемных кранов

6.9.1. Деформационные интегро-дифференциальные уравнения равновесия тонкостенных стержней металлоконструкций кранов

Методика расчета сложных пространственных металлоконструкций (м/к) кранов из тонкостенных стержней с учетом развития пластических деформаций и определения несущей способности включает:

а) учет упругопластических свойств материалов при эксплуатационном нагружении;

б) составление и решение всех уравнений по деформированному состоянию.

Деформационные интегро-дифференциальные уравнения равновесия тонкостенных стержней, работающих за пределом упругости, позволяют исследовать напряженно-деформированное состояние (НДС) упругопластических стержней на всех этапах нагружения вплоть до исчерпания их несущей способности, причем на форму поперечного сечения стержней, а также на число и расположение пластических областей никаких ограничений не накладывается.

Уравнения равновесия стержней при упругопластических деформациях получены на основе следующих предпосылок [7, 320]:

1. Не учитывается влияние как касательных напряжений и сдвигов, так и нормальных напряжений (в силу их малости) в выражениях для интенсивности деформаций и интенсивности напряжений, где – напряжения действующие, соответственно, вдоль нормали и касательной к средней линии профиля (рис. 6.42).

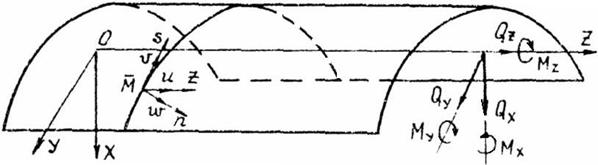

Рис. 6.42. Тонкостенный стержень открытого профиля в условиях упругопластических деформаций

2. Материал в пластической стадии принимается несжимаемым (μП=0,5), причем .

3. Нагружение стержня считаем простым, а деформации активными.

4. Зависимость между интенсивностью напряжений и интенсивностью деформаций имеет вид [318]:

(6.212)

где si – интенсивность напряжений; ei – интенсивность деформаций; y(ei) – функция пластичности, определяемая по опытным данным; E - модуль упругости 1-го рода. Для материала, обладающего идеальной упругопластической диаграммой деформирования (рис. 6.43), функцию пластичности запишем в виде:

, (6.213)

где eТ – относительная деформация, соответствующая пределу текучести материала (см. рис. 6.43).

Рис. 6.43. Диаграмма идеального упругопластического деформирования (диаграмма Прандтля)

Работа напряжений, совершаемая при переходе единичного объема стержня металлоконструкции крана из недеформированного состояния в деформированное, равна

(2.14)

где K – модуль объемной деформации, D – объемная деформация.

Согласно предположению о несжимаемости материала, второе слагаемое в формуле (6.214) следует положить равным нулю.

Тогда полная энергия деформации стержня будет [320]:

. (6.215)

Здесь – элемент объема стержня; – элемент его площади; – линейные размеры элемента.

На основании соотношения (2.212) полная энергия деформации (6.215) будет:

. (6.216)

Пусть на стержень металлоконструкции крана длиной l действует внешняя распределенная нагрузка qx, qy и qz, не изменяющая своего направления в процессе его деформирования. Тогда работа внешних сил будет:

, (6.217)

где ξс, ηс, ζс – перемещение точки С (ex, ey, ωc) вдоль осей х, у, z местной системы координат стержня, где через ex, ey, и ωc обозначены координаты линии, вдоль которой приложена распределенная нагрузка (рис. 6.44).

Рис. 6.44. Поперечное сечение тонкостенного стержня открытого профиля под действием внешней распределенной нагрузки

Работа касательных напряжений свободного кручения стержня:

, (6.218)

где

(6.219)

– приведенная жесткость свободного кручения; θ – угол закручивания [320]. В (6.219) равен:

, (6.220)

причем Si, Sj – криволинейные координаты начала и конца пластической зоны по контуру поперечного сечения стержня; n – число пластических зон; ν – опытный коэффициент, зависящий от формы поперечного сечения; N – число разбиений.

Осевое относительное удлинение εz является функцией производных от обобщенных перемещений ζ, ξ, η, θ, поэтому функционал полной энергии при «естественных» граничных условиях с учетом (6.216), (6.217) и (6.218) примет вид:

. (6.221)
