Межгосударственный стандарт комплексная система контроля качества изделия электронной техники, квантовой электроники и электротехнические методы испытаний (стр. 22 )

  │  I  │  II  │  для  │III, IV,│ V, VI, │ IX, X  │III, IV,│ V, VI, │ IX, X

  │  │  │изделий │  VII,  │VIII, XI│  │  VII,  │VIII, XI│

  │  │  │  на  │  XII,  │  │  │  XII,  │  │

  │  │  │экспорт │  XIII  │  │  │  XIII  │  │

─────────┼────────┼────────┼────────┼────────┼────────┼────────┼────────┼────────┼────────

Общая  │  2  │  4  │  4  │  10  │  21  │  56  │  4  │  7  │  14

продолжи-│  │  │  │  │  │  │  │  │

тельность│  │  │  │  │  │  │  │  │

выдержки,│  │  │  │  │  │  │  │  │

сут  │  │  │  │  │  │  │  │  │

Темпера-│25 +/- 2│25 +/- 2│40 +/- 2│40 +/- 2│40 +/- 2│40 +/- 2│55 +/- 2│55 +/- 2│55 +/- 2

тура, °C │  │  │  │  │  │  │  │  │

2.22.6.8. Относительную влажность воздуха повышают до (93 +/- 3)%, после чего температуру и влажность в камере поддерживают постоянными в течение всего времени выдержки в соответствии с табл. 18.

Допускается предварительно нагревать изделия до температуры, превышающей испытательную на 2 - 3 °C, и вносить их в камеру с заранее установленным испытательным режимом.

2.22.6.9. Продолжительность выдержки при длительных и (или) ускоренных испытаниях выбирают из табл. 18 в зависимости от установленной в стандартах и ТУ на изделия и ПИ степени жесткости с учетом Приложений 13 и 14.

2.22.6.10. Если условия эксплуатации или обслуживания электротехнических изделий соответствуют п. 2.22.5.10, то по согласованию с заказчиком допускается испытывать их по одному из режимов, указанных в табл. 18, но менее жесткому, чем требуется для соответствующей степени жесткости. Этот режим указывают в стандартах и ТУ на изделия и ПИ в зависимости от особенностей конструкции изделий и условий их эксплуатации.

(Измененная редакция, Изм. N 5, 9).

2.22.6.11. Если в стандартах и ТУ на изделия и ПИ предусмотрены испытания отдельных деталей или узлов изделий, то эти испытания, как правило, проводят по одному из указанных в табл. 18 режимов, но более жесткому, чем предусмотрено для данных изделий в целом.

Если при сборке изделий обеспечивается отсутствие повреждения покрытий или нарушений целостности электрической изоляции, то допускается испытание отдельных деталей и узлов проводить в том же режиме, который установлен для изделия в целом.

2.22.6.12. В конце выдержки при заданном режиме, если установлено в стандартах и ТУ на изделия и ПИ, проводят измерение параметров, указанных в стандартах и ТУ на изделия и ПИ.

Если измерение параметров внутри камеры невозможно, то измерение проводят с извлечением изделий из камеры в течение времени не более 15 мин с момента извлечения, если другое время не указано в стандартах и ТУ на изделия.

2.22.6.13. Изделия извлекают из камеры и выдерживают в нормальных климатических условиях испытаний в течение времени, установленного в стандартах и ТУ на изделия и ПИ.

2.22.6.14. Визуальный осмотр и измерение параметров изделий проводят в соответствии с п. 1.45.

2.22.6.15. Оценка результатов - в соответствии с п. 1.56.

Допускаемые коррозионные разрушения изделий электронной техники устанавливают в стандартах и ТУ на изделия и ПИ в соответствии с ГОСТ 27597 или другой нормативно-технической документации, утвержденной в установленном порядке.

(Измененная редакция, Изм. N 5).

2.22.7. Метод 207-3

2.22.7.1. Испытания проводят в камере влаги, которая должна поддерживать испытательный режим с отклонениями, не превышающими указанные в настоящем стандарте.

2.22.7.2. Камера должна соответствовать требованиям, указанным в п. 2.22.5.2.

2.22.7.3. Испытание проводят с учетом требований п. 2.22.5.3.

2.22.7.4. Изделия испытывают без электрической нагрузки. Изделия, у которых при увлажнении под напряжением может проявляться разрушающее действие электролиза или электрохимической коррозии, испытывают с приложением электрического напряжения в соответствии с п. 2.22.5.4.

2.22.7.5. Изделия выдерживают в нормальных климатических условиях испытания в течение времени, указанного в стандартах и ТУ на изделия и ПИ.

2.22.7.6. Визуальный осмотр и измерение параметров изделий проводят в соответствии с п. 1.45.

2.22.7.7. Изделия устанавливают в камере и подвергают воздействию непрерывно следующих друг за другом циклов продолжительностью 24 ч каждый. Число циклов устанавливают в стандартах и ТУ на изделия и ПИ и выбирают из табл. 19, а для электротехнических изделий - из табл. 17.

Таблица 19

──────────────────────────────┬──────────────────────────┬─────────────────

  Характеристика  │ Длительное испытание для │  Ускоренное

  испытания  │  степеней жесткости  │  испытание для

  │  │  степеней

  │  │  жесткости

  ├────────┬────────┬────────┼────────┬────────

  │IV, XII │  V  │  IX  │  V  │  IX

──────────────────────────────┼────────┼────────┼────────┼────────┼────────

Общая продолжительность  │  6  │  12  │  21  │  4  │  9

выдержки (число циклов)  │  │  │  │  │

Верхняя температура, °C  │40 +/- 2│40 +/- 2│40 +/- 2│55 +/- 2│55 +/- 5

2.22.7.8. Каждый цикл состоит из следующих этапов (см. черт. 8).

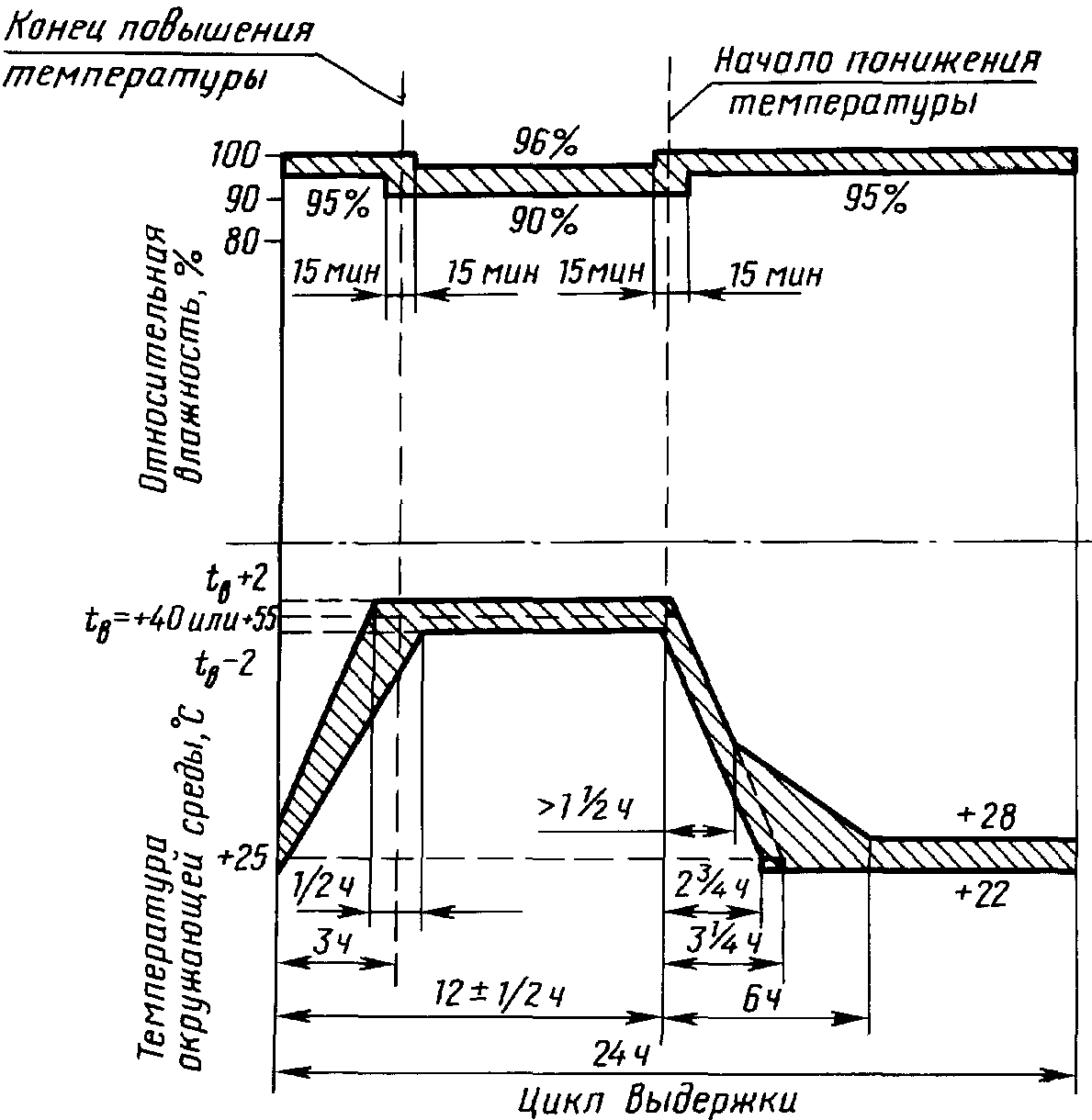

Черт. 8

В камере устанавливают температуру (25 +/- 3) °C и относительную влажность не менее 95%. Температуру в камере повышают до температуры, указанной в табл. 19, в течение (3 +/- 0,5) ч. В течение этого периода относительная влажность должна быть не менее 95%, за исключением последних 15 мин, в течение которых она должна быть не менее 90%. На изделиях в этот период должна конденсироваться влага.

В камере поддерживают температуру, указанную в табл. 19, в течение (12 +/- 0,5) ч от начала цикла.

Относительная влажность в этот период должна быть (93 +/- 3)%, за исключением первых и последних 15 мин, когда она должна быть в пределах от 90 до 100%. В течение последних 15 мин на изделиях не должно быть конденсации влаги.

Температуру в камере понижают до (25 +/- 3) °C в течение 3 - 6 ч. В течение этого периода относительная влажность должна быть не менее 95%, за исключением первых 15 мин, когда она должна быть не менее 90%. Скорость снижения температуры в течение первых 1,5 ч должна быть такова, что если бы температура снижалась с этой скоростью до (25 +/- 3) °C, указанная температура могла бы быть достигнута за 3 ч +/- 15 мин.

Примечание. Допускается производить снижение температуры до (25 +/- 3) °C за 3 - 6 ч без дополнительного требования для первых 1,5 ч, а относительную влажность при этом поддерживать не менее 80%.

Затем температуру выдерживают на уровне (25 +/- 3) °C и относительную влажность не менее 95% до конца цикла.

(Измененная редакция, Изм. N 5, 9).

2.22.7.9. В конце последнего цикла, если установлено в стандартах и ТУ на изделия и ПИ, проводят проверку параметров, указанных в стандартах и ТУ на изделия и ПИ. Если измерение параметров без извлечения изделий из камеры невозможно, то измерения проводят с извлечением изделий из камеры в течение времени не более 15 мин с момента извлечения, если другое время не указано в стандартах и ТУ на изделия.

Не допускается проводить измерения параметров при наличии на изделиях конденсированной влаги.
