Межгосударственный стандарт комплексная система контроля качества изделия электронной техники, квантовой электроники и электротехнические методы испытаний (стр. 46 )

Индикация резонанса проводится по увеличению колебаний, наблюдаемых визуально, возрастанию уровня звуковых колебаний, создаваемых резонирующим изделием, или характерному искажению звуковых колебаний при испытании, а также по результатам ощущения при непосредственном прикосновении пальцев к испытуемому изделию.

Разновидностью органолептического анализа для определения резонансных частот является совмещенный анализ механического и зрительного восприятия. Остро отточенный карандаш твердости не менее Т прикладывают острием к испытуемому изделию. При этом карандаш держат кончиками пальцев за незаточенный конец. Изменяя частоту вибрации, наблюдают за колебаниями острия. При резонансе изделия острие периодически как бы зависает над изделием, что воспринимается зрительно, и карандаш соскальзывает с изделия, что воспринимается осязанием.

10. Метод индикации резонанса конструкции

с использованием СВЧ генератора

10.1. Устройство индикации резонанса с использованием СВЧ генератора рекомендуется для определения резонансных частот в основном консольно-закрепленных малогабаритных и миниатюрных изделий массой до 50 г.

В основу устройства положен принцип амплитудной модуляции сигнала СВЧ генератора с частотой механических колебаний изделия.

10.2. Структурная схема устройства для определения резонансных частот представлена на черт. 18 настоящего приложения. Основным элементом устройства является резонатор с антенной. На участке резонатора, где имеется максимальная напряженность, создается СВЧ поле снаружи резонатора между антенной и корпусом резонатора. Рабочая длина волны, определяемая выбранным СВЧ генератором, и длина антенны определяют линейные размеры СВЧ поля.

1 - СВЧ генератор; 2 - ферритовый вентиль; 3 - направленный

ответвитель; 4 - низкочастотный анализатор; 5 - детекторная

головка; 6 - осциллограф; 7 - СВЧ резонатор; 8 - антенна;

9 - исследуемый образец; 10 - согласующий держатель;

11 - вибратор

Черт. 18

10.3. Испытуемое изделие закрепляют на столе вибратора и помещают в СВЧ поле между антенной и корпусом резонатора.

Низкочастотные колебания испытуемого изделия модулируют СВЧ сигнал с частотой механических колебаний изделия.

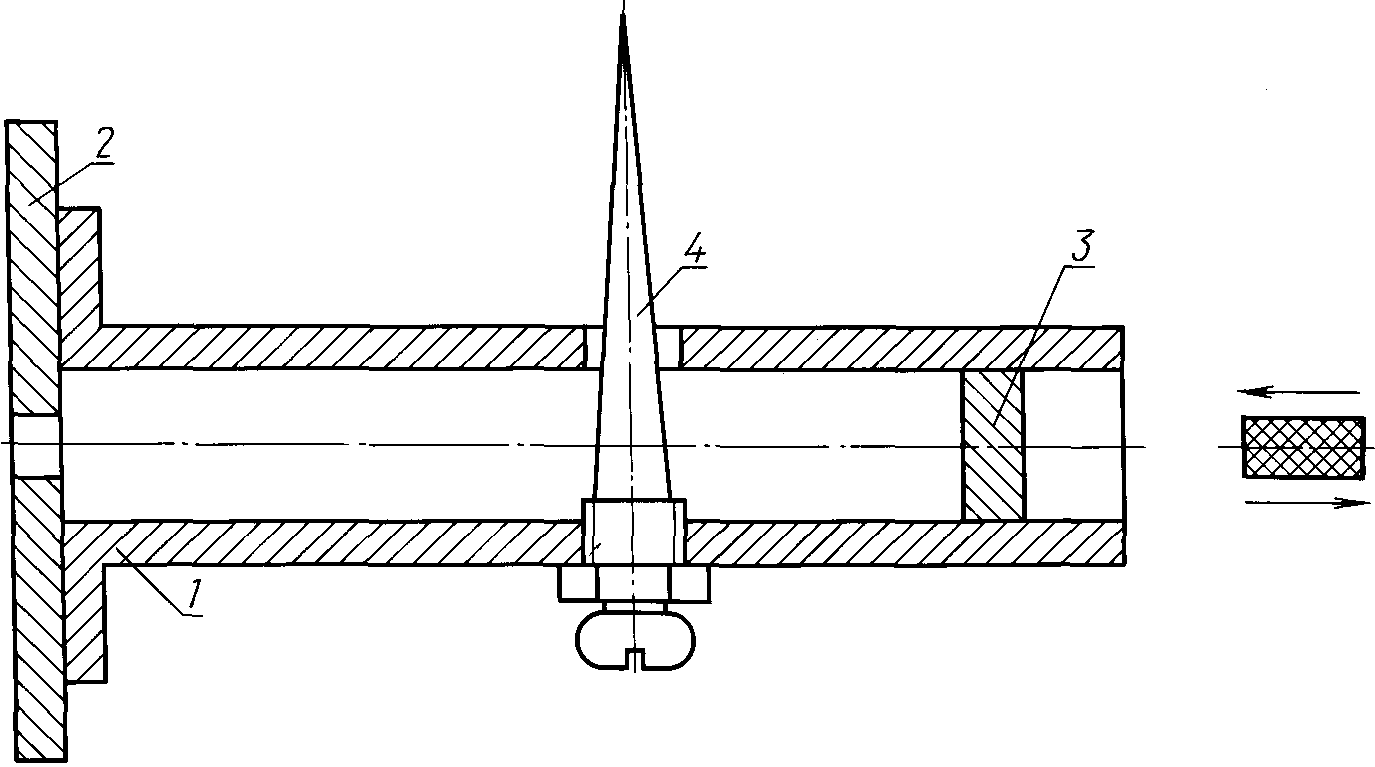

При совпадении частоты механических колебаний с резонансной частотой испытуемого изделия амплитуда колебаний резко увеличивается, что приводит к увеличению амплитудной модуляции СВЧ сигнала. Низкочастотную огибающую СВЧ сигнала, поступающего с детекторной головки, анализируют с помощью низкочастотного анализатора. Конструкция резонатора показана на черт. 19 настоящего приложения.

1 - волновод (10Ч23); 2 - диафрагма;

3 - поршень настройки; 4 - антенна

Черт. 19

11. Метод определения низшей резонансной частоты деталей

изделия, имеющих предварительное натяжение, методом удара

11.1. Метод предназначен для определения низшей резонансной частоты подвижных деталей конструкции изделия, имеющего кусочно-линейную упругую характеристику (см. черт. 19а).

P, M - упругая сила или момент силы, действующие на узел

изделия; , - перемещение или угол поворота узла изделия

Черт. 19а

11.2. Испытание проводят на ударных стендах, обеспечивающих форму импульса ударного ускорения, близкую к полусинусоидальной. Крепление изделий проводят в соответствии с методом 104-1.

11.3. Испытание проводят одним из двух способов:

а) изделие подвергают воздействию трех ударов с одинаковыми параметрами, значения которых устанавливают такими, чтобы было достигнуто перемещение подвижного узла изделия. При испытании измеряют пиковое ударное ускорение , длительность действия ударного ускорения (в секундах) и пиковое перемещение подвижной детали . Измерение перемещения рекомендуется проводить при помощи реостатных преобразователей, токосъем которых прикрепляют к подвижной детали.

Допускается проводить измерение перемещения другими методами (например емкостным, индуктивным, фотографическим).

За значение перемещения для дальнейших расчетов принимают среднеарифметическое трех измерений;

б) изделие подвергают нескольким ударам с переменными параметрами, подбирая параметры удара так, чтобы было достигнуто наибольшее допустимое перемещение подвижной детали , которое может быть определено по изменению коммутационного положения контактов.

11.4. Значение низшей резонансной частоты изделия вычисляют в следующем порядке:

вычисляют относительное предварительное натяжение () по формуле (1) для прямоходовых систем и по формуле (2) - для поворотных систем

, (1)

, (2)

где и - соответственно сила и момент предварительного натяжения упругого элемента изделия, Н; Н x м;

m и - масса и момент массы подвижной детали соответственно, кг; кгм;

- угол наклона центра масс подвижной детали относительно вертикальной оси, град;

g - ускорение земного притяжения, ;

вычисляют относительный коэффициент нелинейности подвижной детали () по формуле

, (3)

где - относительное предварительное натяжение, ;

- пиковое ударное ускорение, ;

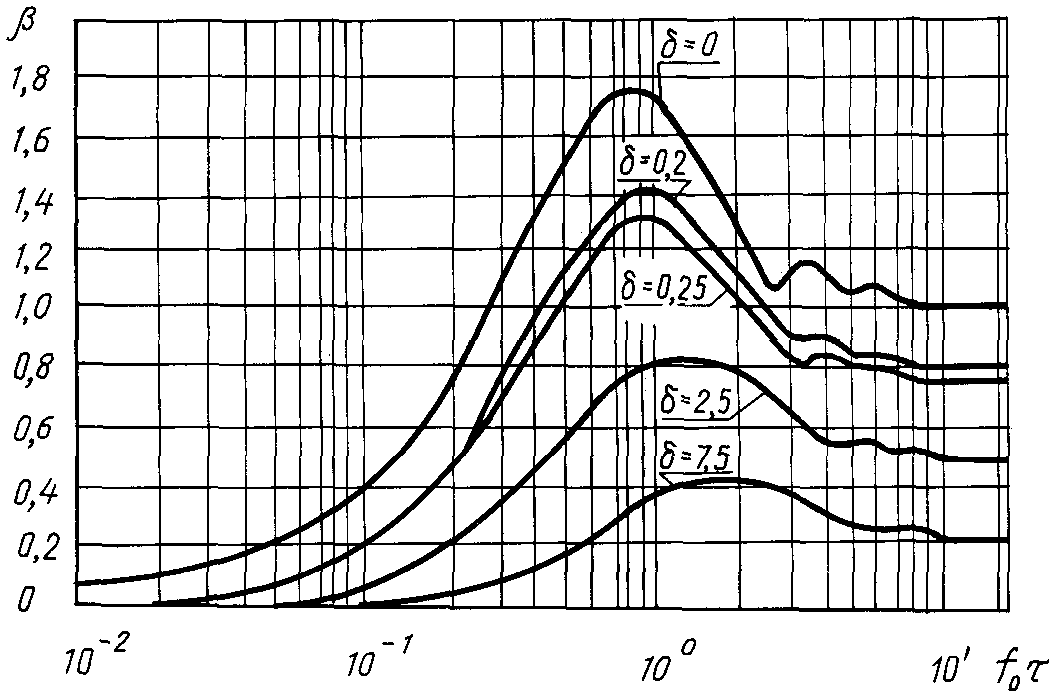

по черт. 19б выбирают линию для вычисления значения .

Черт. 19б

Если значение отличается от значений, приведенных на черт. 19б, то прочерчивают методом линейной интерполяции линию, соответствующую вычисленному значению ;

вычисляют коэффициент динамичности системы () по формуле

, (4)

где - длительность ударного импульса, с;

- пиковое перемещение подвижной детали, м;

- пиковое ударное ускорение, ;

определяют значение () по черт. 19б для вычисленных значений и ;

определяют низшую резонансную частоту в Гц по формуле

. (5)

Разд. 11. (Введен дополнительно, Изм. N 8).

Приложение 7

Обязательное

МЕТОДЫ ИЗМЕРЕНИЯ ПАРАМЕТРОВ УДАРА

1. Общие положения

1.1. При изменении параметров удара необходимо регистрировать:

пиковое ударное ускорение;

длительность действия ударного ускорения;

форму импульса ударного ускорения.

Кроме того, для характеристики испытательного режима в случае, когда амплитуда ускорения наложенных колебаний составляет более 5% амплитуды ускорения ударного импульса, необходимо учитывать относительную амплитуду ускорения и частоту наложенных колебаний. Рекомендуется также регистрировать длительность фронта ударного ускорения.

1.2. Измерение параметров удара должно проводиться одним из следующих методов:

с помощью пьезоэлектрического измерительного преобразователя (ИП) с известным коэффициентом преобразования;

по изменению скорости при ударе с использованием ИП с неизвестным коэффициентом преобразования;

крешерным методом (только для измерения ускорения).

Предпочтительным является первый метод. Однако применение его может быть затруднено из-за отсутствия возможности определения коэффициента преобразования ИП в ударном режиме при ускорениях выше . В этом случае рекомендуются два других метода.
