Если повышенная рабочая температура изделия не превышает 100 °C и температура перегрева изделия не превышает 80 °C, то для определения температуры контролируемого участка (узла) изделия можно воспользоваться следующим методом. На изделие, установленное в нормальных климатических условиях испытания (вне камеры) и защищенное от воздействия солнечного излучения и сквозняков, подают электрическую нагрузку, соответствующую повышенной рабочей температуре.

После достижения изделием теплового равновесия регистрируют температуру контролируемого участка (узла) изделия. По номограмме определяют температуру контролируемого участка (узла) изделия при повышенной рабочей температуре.

Пример использования номограммы (черт. 33).

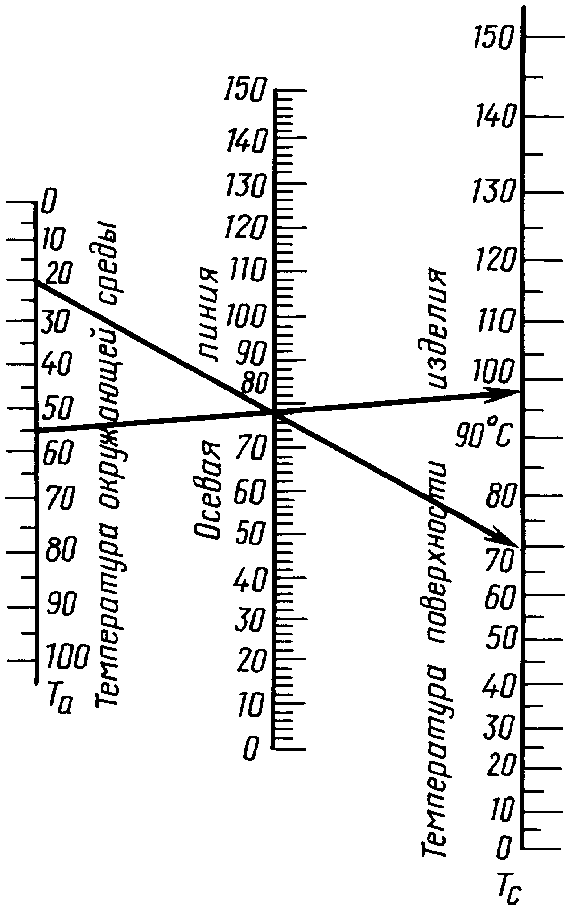

Черт. 33

Заданные условия: температура контролируемого участка (узла) изделия, определенная при температуре воздуха 20 °C, равная 70 °C. Какова будет температура того же участка (узла) изделия при рассеянии той же мощности в условиях свободного обмена воздуха при температуре 55 °C.

Решение: проводим прямую линию от точки 20 °C на шкале , к точке 70 °C на шкале , отмечаем точку ее пересечения с осевой линией. Затем проводим прямую линию от точки 55 °C на шкале через эту точку пересечения на осевой линии и получаем новую точку пересечения со шкалой (98 °C). Это и есть температура контролируемого участка (узла) изделия при температуре окружающей среды 55 °C.

Приложение 10

Рекомендуемое

ОПРЕДЕЛЕНИЕ МИНИМАЛЬНО ДОПУСТИМОГО РАССТОЯНИЯ

МЕЖДУ ТЕПЛОВЫДЕЛЯЮЩИМИ ИЗДЕЛИЯМИ И СТЕНКОЙ КАМЕРЫ

Минимально допустимое расстояние между изделиями и стенкой камеры определяют исходя из объема изделия и рассеиваемой им мощности.

При объеме изделия не более и рассеиваемой изделием мощности не более 50 Вт минимально допустимое расстояние между любой поверхностью изделия и соответствующей стенкой камеры должно быть не менее 0,1 м.

При объеме изделия не более и рассеиваемой изделием мощности 50 - 100 Вт минимально допустимое расстояние между любой поверхностью изделия и соответствующей стенкой камеры должно быть не менее 0,2 м.

При объеме изделия более минимально допустимое расстояние между любой поверхностью изделия и соответствующей стенкой камеры определяют по черт. 34, устанавливающему зависимость максимально допустимого значения мощности рассеяния с единицы площади поверхности изделия от объема изделия, когда расстояние между поверхностью изделия и стенкой камеры равно 0,1 м и 0,2 м. При этом минимально допустимое расстояние между поверхностью изделия и стенкой камеры должно быть для условий ниже кривой 1 - 0,1 м; между кривыми 1 и 2 - в пределах 0,1 - 0,2 м; выше кривой 2 - 0,2 м.

1 - расстояние между поверхностью изделия и стенкой камеры

равно 0,1 м; 2 - расстояние между поверхностью изделия

и стенкой камеры равно 0,2 м

Черт. 34

Примечания. 1. Площадь поверхности изделия рекомендуется определять как площадь поверхности наименьшего прямоугольного параллелепипеда, в который вписывается изделие.

Если распределение температуры в изделии несимметрично, то при определении площади поверхности изделия рекомендуется учитывать только площадь той стороны (сторон) изделия, которая является более нагретой.

2. Объем изделия рекомендуется определять как объем наименьшего параллелепипеда, в который вписывается изделие.

3. При указанных минимальных расстояниях между тепловыделяющими изделиями и стенкой камеры температура поверхности или узла изделия не должна превышать более чем на 5 °C температуру поверхности или узла изделия, измеренную в условиях свободного обмена.

(Измененная редакция, Изм. N 5).

Приложение 11

Рекомендуемое

УКАЗАНИЯ

ПО РАЗМЕЩЕНИЮ В ПОЛЕЗНОМ ОБЪЕМЕ КАМЕРЫ СРЕДСТВ ИЗМЕРЕНИЙ

ТЕМПЕРАТУРЫ ВОЗДУХА ПРИ ИСПЫТАНИИ ТЕПЛОВЫДЕЛЯЮЩЕГО

ИЗДЕЛИЯ В УСЛОВИЯХ СВОБОДНОГО ОБМЕНА ВОЗДУХА

Температурные датчики следует располагать в нескольких точках в горизонтальной плоскости, расположенной ниже изделия, на расстоянии, не превышающем 5 см, на середине расстояния между изделием и боковой стенкой камеры или на расстоянии 1 м от изделия в зависимости от того, что меньше.

За температуру воздуха в камере принимается средняя температура, измеренная в указанных точках.

Приложение 12

Рекомендуемое

ОПРЕДЕЛЕНИЕ МИНИМАЛЬНО ДОПУСТИМОГО РАССТОЯНИЯ

МЕЖДУ ТЕПЛОВЫДЕЛЯЮЩИМИ ИЗДЕЛИЯМИ ПРИ ИСПЫТАНИИ

НА ВОЗДЕЙСТВИЕ ПОВЫШЕННОЙ РАБОЧЕЙ ТЕМПЕРАТУРЫ СРЕДЫ

Изделия устанавливают в камере. Способ установки и положение изделий должны быть такими же, как и при испытании. Система обогрева камеры должна быть выключена, а принудительная циркуляция воздуха приведена в действие (при испытании в камере с принудительной циркуляцией воздуха). На изделия подают электрическую нагрузку, соответствующую повышенной рабочей температуре, и выдерживают изделия до достижения теплового равновесия. Затем измеряют температуру поверхности изделий в идентичных точках.

За минимально допустимое расстояние между тепловыделяющими изделиями принимают расстояние, при котором температура поверхности изделий, измеренная в идентичных точках, должна отличаться не более чем на 5 °C или на 5% разности между температурой поверхности изделий и температурой окружающей среды (выбирают большее значение).

Приложение 13

Обязательное

ВЫБОР СТЕПЕНИ ЖЕСТКОСТИ

ПРИ ИСПЫТАНИИ НА ВОЗДЕЙСТВИЕ ПОВЫШЕННОЙ ВЛАЖНОСТИ

В ЗАВИСИМОСТИ ОТ ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ,

ОПРЕДЕЛЯЕМОЙ УСЛОВИЯМИ ЭКСПЛУАТАЦИИ

─────────────────────────────────┬─────────────────────────────────────────

Верхнее значение относительной  │Среднемесячное значение в наиболее теплый

  влажности  │  и влажный период

  ├─────────────┬─────────────────┬─────────

  │  значение  │продолжительность│ степень

  │  │  воздействия  │жесткости

  │  │ в течение года, │

  │  │  месяца  │

─────────────────────────────────┼─────────────┼─────────────────┼─────────

80% при 25 °C <*> и более низких│65% при 20 °C│  12  │  I

температурах без конденсации  │  │  │

влаги  │  │  │

─────────────────────────────────┼─────────────┼─────────────────┼─────────

98% при 25 °C <*> и более низких│80% при 20 °C│  2  │  II

температурах без конденсации  │  │  6  │  III

влаги  │  │  │

─────────────────────────────────┼─────────────┼─────────────────┼─────────

100% при 25 °C <*> и более  │80% при 20 °C│  6  │  IV

низких температурах  │  │  │

с конденсацией влаги  │  │  │

─────────────────────────────────┼─────────────┼─────────────────┼─────────

100% при 25 °C <*> и более  │90% при 20 °C│  12  │  V
