Функция «Редактировать длину и направление ствола» активирует графы для изменения длины и азимута горизонтального ствола скважины.
В графе «Способ проводки» указывается способ проводки траектории горизонтальной скважины:
«По кровле» - траектория будет автоматически проложена по первым ячейкам куба.
«По номеру слоя» - активирует графу «Номер слоя», в которой задается номер последней ячейки траектории скважины.
«По ячейкам куба с максимальными значениями» - активирует графу «Параметр», в которой выбирается параметр куба для выполнения условия по проводке через ячейки с максимальным значением.
«По синусоиде» - активирует графу «Ось синусоиды», в которой задается тип оси:
«Прямая линия»
«Повторяет поверхность кровли»
Графу «Коридор от кровли», в которой задается расстояние в метрах от кровли до верхних пиков синусоиды. И графу «Шаг полуволны», в которой задается длина от верхнего пика до нижнего пика синусоиды.
«С отступом от поверхности» - активирует графу «Поверхность», в которой выбирается поверхность для выполнения условия по проводке с отступом от поверхности. И графу «Отступ», в которой задается расстояние в метрах от выбранной поверхности.
«Наклонно-направленная» - активирует графу «К1, первая ячейка», в которой задается номер ячейки начала искривления траектории. И графу «К2, последняя ячейка», в которой задается номер последней ячейки траектории скважины.
Функция «Добавить ячейку» служит для добавления новой ячейки/ячеек, через которую будет проходить траектория скважины. Активирует диалоговое окно «Добавление ячейки» (рис.6.25).
Рис.6.25. Диалоговое окно «Добавление ячейки»
В графе «I» задается координата I новой ячейки траектории.
В графе «J» задается координата J новой ячейки траектории.
В графе «К1» задается координата К верхней ячейки, через которую будет проходить траектория.
В графе «К2» задается координата К нижней ячейки, через которую будет проходить траектория.
Примечание. Если необходимо добавить только одну ячейку, координаты «К1» и «К2» должны быть одинаковыми.
Созданные ячейки добавляются в «список ячеек» (рис.6.26.).

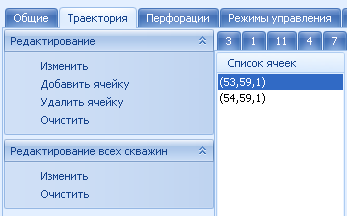

Рис.6.26. Добавленные координаты новой ячейки в «Список ячеек»
Функция «Удалить ячейку» служит для удаления выбранной ячейки траектории из «Списка ячеек».
Функция «Очистить» служит для удаления всех ячеек траектории из «Списка ячеек».
Для редактирования траектории всех скважин необходимо воспользоваться функциями блока «Редактирование всех скважин». Функции «Изменить» и «Очистить» описаны в блоке «Редактирование».
8.4. Вкладка «Перфорации» – позволяет задавать условия и параметры перфорации, редактировать интервалы перфорации, ключевое слово «COMPDAT», параметр #4; #5. (рис.6.27).

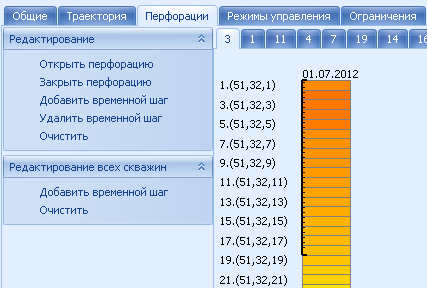

Рис.6.27. Вкладка параметров «Перфорации»
Для редактирования условий и параметров перфорации одной скважины необходимо выбрать имя скважины во вкладках и воспользоваться функциями блока «Редактирование».
Функция «Открыть перфорацию» служит для добавления интервала перфорации в заданных ячейках траектории скважины. Для выбора ячеек, необходимо курсором мыши, выделить требуемые ячейки для перфорации, в графической области, затем выбрать функцию «Открыть перфорацию». Интервал перфорации графически отобразится на выбранных ячейках (рис.6.28).

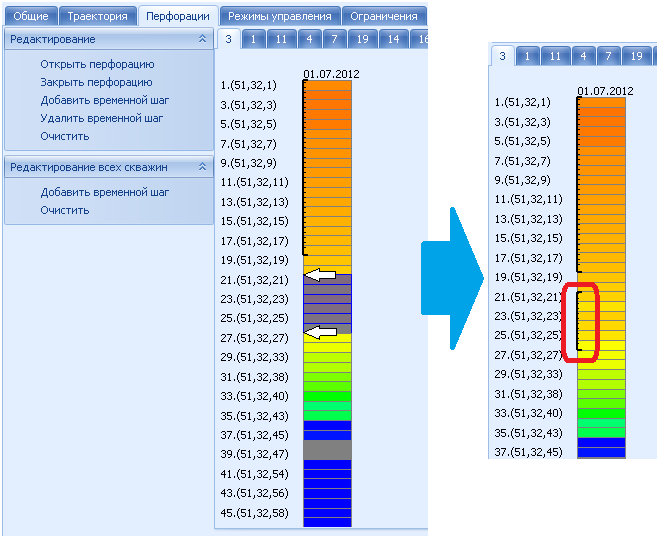

Рис.6.28. Задание интервала перфорации
Функция «Закрыть перфорацию» служит для удаления интервала перфорации в заданных ячейках траектории скважины. Для выбора ячеек, необходимо курсором мыши, выделить требуемые ячейки для закрытия перфорации, в графической области, затем выбрать функцию «Закрыть перфорацию». Интервал перфорации удалится на выбранных ячейках (рис.6.29).

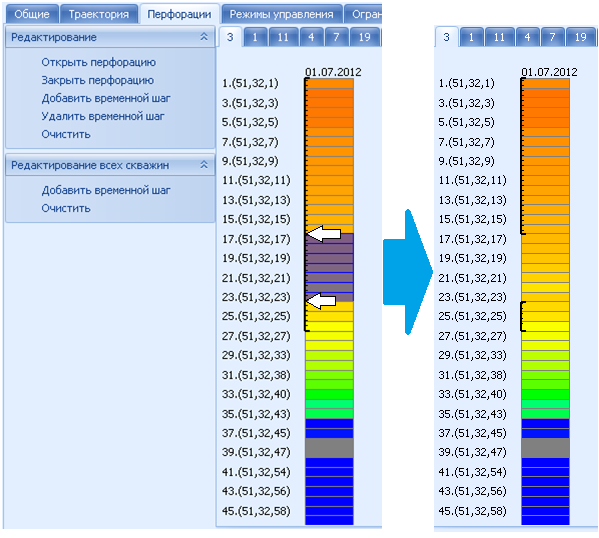

Рис.6.29. Удаление интервала перфорации
Функция «Добавить временной шаг» служит для задания даты и условий открытия перфорации. Активирует диалоговое окно «Редактирование перфорации» (рис.6.30).
В графе «Дата» задается условие выбора даты открытия перфорации:
«Ввести вручную», позволяет в графе ниже выбрать дату открытия перфорации вручную.
«Использовать начало работы на прогноз», выбирает дату автоматически относительно даты ввода проектной скважины. Активирует группу условий «Пропустить промежуток времени» (Годы, Месяцы, Дни), которые выполняются относительно даты ввода проектной скважины.

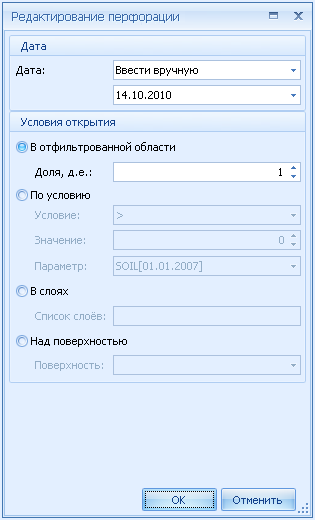

Рис.6.30. Диалоговое окно «Редактирование перфорации»
Условие открытия «В отфильтрованной области» служит для задания вскрытия перфорацией ячеек в ранее отфильтрованном кубе. Активирует графу «Доля», в которой задается доля от числа отфильтрованных ячеек куба.
Условие открытия «По условию» служит для задания параметров перфорации при помощи условных операторов ([>]-больше; [>=]-больше, либо равно; [<]-меньше; [<=]-меньше, либо равно; [=]-равно; [!=]-неравно) относительно значения определенного параметра. Активирует графу «Условие», в которой задается условный оператор ([>]-больше; [>=]-больше, либо равно; [<]-меньше; [<=]-меньше, либо равно; [=]-равно; [!=]-неравно). Графу «Значение», в которой задается значение параметра для выполнения условия. Графу «Параметр», в которой задается параметр для выполнения условия.
Условие открытия «В слоях» служит для задания интервала перфорации в ячейках куба. Активирует графу «Список слоев», в которой задается интервал или список слоев для открытия перфорации.
Условие открытия «Над поверхностью» служит для задания условия открытия перфорации относительно поверхности. Активирует графу «Поверхность», в которой задается поверхность для выполнения условия.
Функция «Удалить временной шаг» служит для удаления выбранного временного шага.
Функция «Очистить» служит для удаления всех временных шагов перфорации.
Для редактирования условий и параметров перфорации всех скважин необходимо воспользоваться функциями блока «Редактирование всех скважин». Функции «Добавить временной шаг» и «Очистить» описаны в блоке «Редактирование».
8.5. Вкладка «Режимы управления» – позволяет задавать данные управления добывающими, нагнетательными, нагнетательными с отработкой и скважинами с циклическим воздействием (ключевые слова WCONPROD, WCONINJE) (рис.6.31).

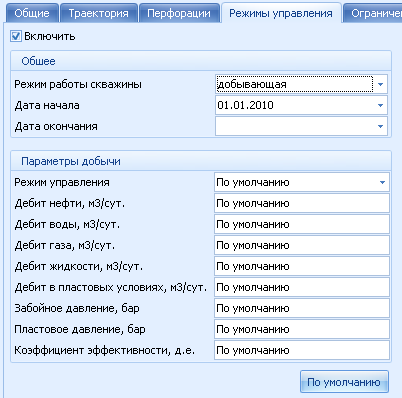

Рис.6.31. Вкладка параметров «Режимы управления»
Функция «Включить» позволяет добавить режимы управления скважинами, т. е. формирование параметров ключевых слов WCONPROD, WCONINJE.
В графе «Режим работы скважины» определяется тип скважины, для которой будет устанавливаться режим (добывающая, нагнетательная, нагнетательная с отработкой, с циклическим воздействием) и соответственно, выбор ключевого слова (WCONPROD – для добывающих, WCONINJE – для нагнетательных).
В графе «Дата начала» задается дата начала работы скважины, по умолчанию дата ввода скважины.
В графе «Дата окончания» задается дата выключения скважины, по умолчанию нет значения.
Режимы управления для добывающих скважин определяются в блоке «Параметры добычи».
В графе «Режим управления» задается режим управления скважиной, ключевое слово «WCONPROD» параметр #3.
В графе «Дебит нефти» задается целевой дебит нефти или его верхний предел, ключевое слово «WCONPROD» параметр #4.
В графе «Дебит воды» задается целевой дебит воды или его верхний предел, ключевое слово «WCONPROD» параметр #5.
В графе «Дебит газа» задается целевой дебит газа или его верхний предел, ключевое слово «WCONPROD» параметр #6.
В графе «Дебит жидкости» задается целевой дебит жидкости или его верхний предел, ключевое слово «WCONPROD» параметр #7.
В графе «Дебит в пластовых условиях» определяется заданное значение дебита флюида в пластовых условиях или его верхний предел, ключевое слово «WCONPROD» параметр #8.
В графе «Забойное давление» задается целевая величина забойного давления (BHP) или ее нижний предел, ключевое слово «WCONPROD» параметр #9.
В графе «Устьевое давление» задается целевая величина устьевого давления (ТНР) или ее нижний предел, ключевое слово «WCONPROD» параметр #10.
В графе «Коэффициент эффективности» задается коэффициент эксплуатации скважины, ключевое слово «WEFAC» параметр #2.
Кнопка «По умолчанию» возвращает все внесенные изменения в режимы управления по умолчанию.
Режимы управления для нагнетательных скважин определяются в блоке «Параметры нагнетания».
В графе «Тип нагнетательной скважины» задается тип нагнетательной скважины по виду рабочего агента, ключевое слово «WCONINJE» параметр #2.
В графе «Режим управления» задается режим управления скважиной, ключевое слово «WCONINJE» параметр #4.
В графе «Расход в поверхностных условиях» определяется заданный расход в поверхностных условиях или его верхний предел, ключевое слово «WCONINJE» параметр #5.
В графе «Дебит в пласт. условиях» определяется заданное значение дебита флюида в пластовых условиях или его верхний предел, ключевое слово «WCONINJE» параметр #6.
В графе «Забойное давление» задается целевая величина забойного давления (BHP) или ее нижний предел, ключевое слово «WCONINJE» параметр #7.
В графе «Устьевое давление» задается целевая величина устьевого давления (ТНР) или ее нижний предел, ключевое слово «WCONINJE» параметр #8.
В графе «Коэффициент эффективности» задается коэффициент эксплуатации скважины, ключевое слово «WEFAC» параметр #2.
Режимы управления для нагнетательных с отработкой скважин определяются в блоке «Параметры отработки».
В графе «Условие смены режима работы» задается условие, при котором скважина из добывающей перейдет под нагнетание.
«По времени» - задает промежуток времени в месяцах, через который скважина перейдет под нагнетание. Активирует графу «Отработка на нефть», в которой задается данный промежуток времени.
|
