Рис.2.7. Выбор даты при помощи функции вхождение
В функциях работы с данными каталога кубы (Кубы/Имя куба/Контекстное меню) содержатся функции импорта/экспорта/создания параметров, фильтрования, построение динамических карт, калькулятор кубов и т. д. (рис.2.8).
Рис.2.8. Контекстное меню Куба
Импорт/экспорт параметров осуществляется из/в различных форматах Roff, GrdEcl, MGrid.
Функция создания параметра (Кубы/Имя куба/Контекстное меню/Создать параметр куба) позволяет создавать параметры различных видов (рис. 2.9).
Рис.2.9. Функция создания параметров

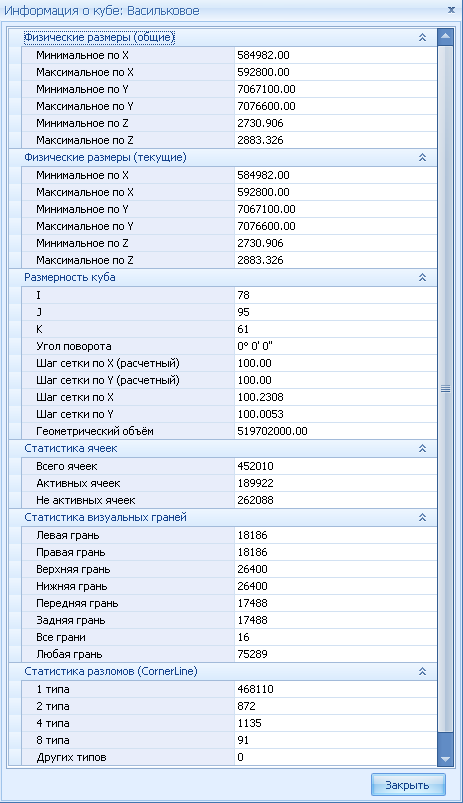

Функция «Информация о кубе» (Кубы/Имя куба/Контекстное меню/Информация о кубе) позволяет пользователю посмотреть физические размеры куба, статистику ячеек, разломов и визуальных граней (рис. 2.10)
Рис.2.10. Диалоговое окно «Информация о кубе»

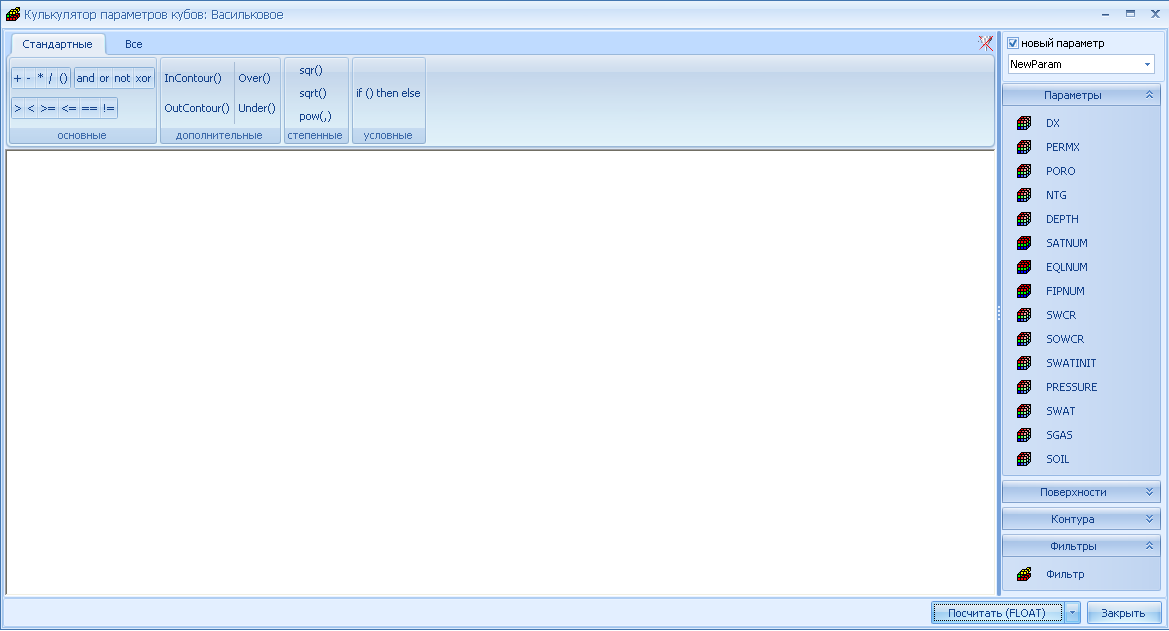

Функция «Калькулятор» (Кубы/Имя куба/Контекстное меню/Калькулятор) открывает диалоговое окно «Калькулятор параметров кубов», которое состоит из рабочей области, области функций и области данных (рис 2.11).
Результирующим значением Калькулятора является «создание параметра».
Рис.2.11. Диалоговое окно «Калькулятор параметров кубов»

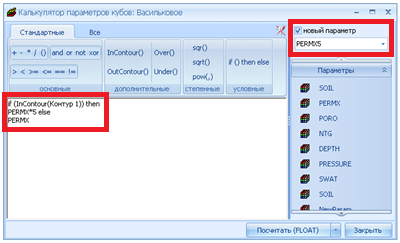

Рабочая область представляет собой поле для отображения действия функций. Для вычисления какого-либо параметра, пользователь должен сначала определить вычисляемый параметр (рис.2.12), т. е. либо создать новый параметр, либо изменить существующий. Затем ввести формулу вычисления заданного параметра, например, создать куб проницаемости, чтобы в заданном контуре параметр проницаемости был увеличен в 5 раз (рис.2.13). После вычисления, новый параметр, занесется в каталог кубы. Область функций включает в себя две вкладки – «Стандартные» и «Все». Вкладка «Стандартные» отображает наиболее часто использующиеся функции (рис. 2.14).
Рис.2.12. Выбор вычисляемого параметра
Рис.2.13. Пример введенной формулы
Рис.2.14. Вкладка «Стандартные»
- Арифметические знаки вычисления.
- Логические знаки вычисления.
«And» - Логическое «И»; «or» - логическое «ИЛИ»; «not» - логическое «НЕТ»; «xor» - логическое «Исключающее ИЛИ».
- Математические знаки «Больше», «Меньше».
- Математические знаки «Больше, либо равно», «Меньше, либо равно».
- Логические знаки «Равно», «Не равно».
- Произвести вычисление «В контуре».
- Произвести вычисление «За контуром». При использовании функций «Incontour» и «OutContour» необходимо выбрать контур (в правой части окна калькулятора в списке «Контура») с которым пользователь желает произвести операцию.
- Произвести вычисление над поверхностью.
- Произвести вычисление под поверхностью.
- «Квадрат числа», [a2] = [sqr(а)].
- «Извлечение квадратного корня», [√а] = [sqrt(а)].
- «Возведение в степень», [аb] = [pow(a;b)].
- Условный оператор, [if (условие) then действие else действие]

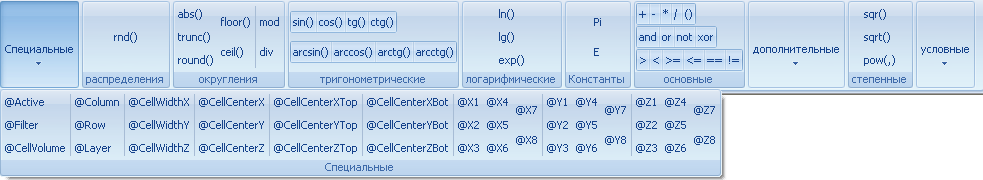

Вкладка «Все» имеет расширенный набор функций (рис. 2.15).
Рис.2.15. Вкладка «Все»
- Команда применяется для вычислений с «активными» ячейками.
- Команда применяется для вычислений с «фильтрованными» ячейками.
- Команда применяется для «определения объема» ячейки.
- Команда применяется для вычислений с «I» координатой ячейки.
- Команда применяется для вычислений с «J» координатой ячейки.
- Команда применяется для вычислений с «K» координатой ячейки.
- Команда применяется для вычислений с «Шириной» ячейки.
- Команда применяется для вычислений с «Глубиной» ячейки.
- Команда применяется для вычислений с «Высотой» ячейки.
- Возвращает коорд. Х центра ячейки
- Возвращает коорд. Y центра ячейки
- Возвращает коорд. Z центра ячейки
- Возвращает коорд. Х центра верхней грани ячейки
- Возвращает коорд. Y центра верхней грани ячейки
- Возвращает коорд. Z центра верхней грани ячейки
- Возвращает коорд. Х центра нижней грани ячейки
- Возвращает коорд. Y центра нижней грани ячейки
- Возвращает коорд. Z центра нижней грани ячейки
- Возвращает коорд. X узлов ячейки
- Возвращает коорд. Y узлов ячейки
- Возвращает коорд. Z узлов ячейки
- «Случайное число» от «0» до «1» по умолчанию, или от «0» до заданного числа – случайное число от «0» до «а», «rnd(а)».
- Возвращает абсолютную величину числа (модуль).
- Отсекает дробную часть числа.
- Округление числа до определенного знака перед запятой.
- Округление числа до ближайшего целого числа, в сторону уменьшения.
- Округление числа до ближайшего целого числа, в сторону увеличения.
- Тригонометрические функции.
- Логарифмические функции.
- Константы (
= 3,14; е = 2,72).
|
