Программный комплекс «АТЛАС» «ФлоуМастер» руководство пользователя (стр. 15 )

- позволяет изменять цвет траектории неактивных скважин.

- позволяет изменять цвет траектории добывающих скважин.

- позволяет изменять цвет траектории нагнетательных скважин.

- позволяет изменять цвет перфорации скважины.

- позволяет изменять цвет узлов перфорации.

Функциональные кнопки настройки ствола позволяют пользователю настраивать  высоту и толщину визуализации ствола скважины (рис.4.10)

Рис.4.10. Функциональные кнопки «настройки ствола скважины»

Функциональные кнопки «тип скважины» позволяют пользователю настраивать отображение типа скважины.

Рис.4.11. Группа функциональных кнопок «тип скважины»

При помощи группы «Тип скважины» пользователь может включить отображение фактических или проектных скважин, а также включать\отключать отображение бездействующих скважин (рис.4.12).

Рис.4.12. Выбор отображения типа скважины «Расчет»

5. Редактор ОФП

Функциональная кнопка «Редактор ОФП» открывает шаблон визуализатора ОФП, активирует вкладку редактор ОФП (рис.5.1) и запускает модуль редактирования данных из каталога ОФП дерева данных  в области рабочий лист (рис.5.2).

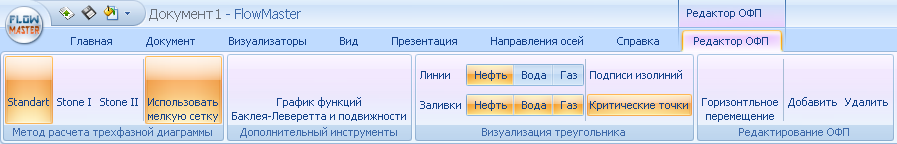

Рис.5.1. Функциональная кнопка «Редактор ОФП» и вкладка с активными кнопками модуля

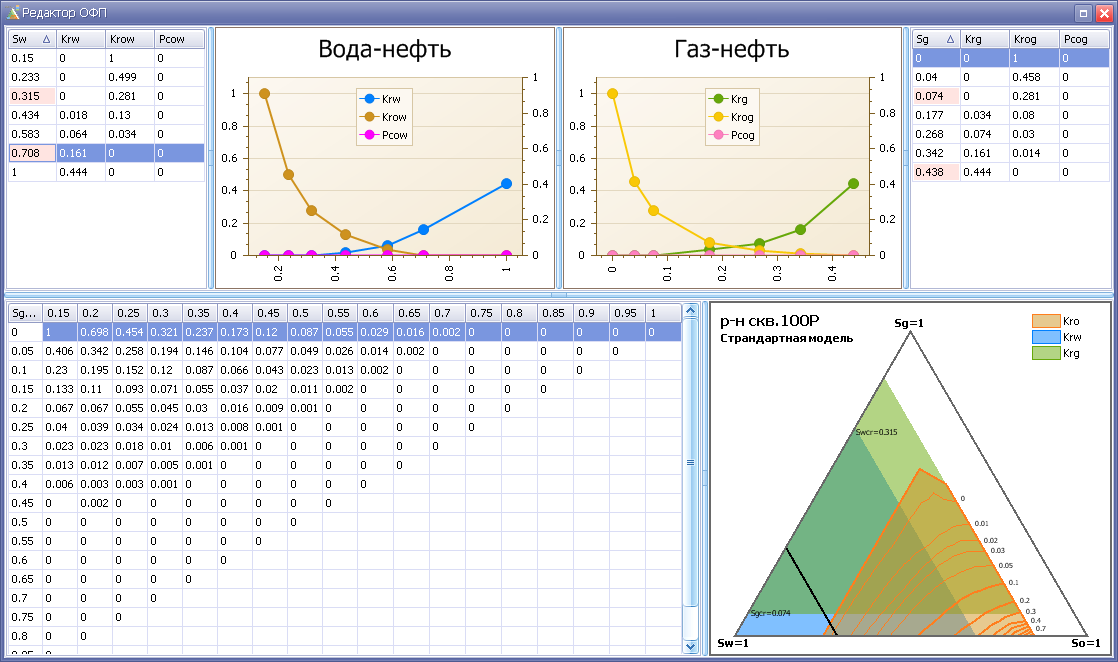

Рис.5.2. Модуль редактирования ОФП

В модуле редактирования функций насыщенности пользователь имеет возможность провести графический анализ данных ОФП, редактирование значений функций насыщенности и подготовку данных для импорта в файл симулятора.

Группа функциональных кнопок «Метод расчета трёхфазной диаграммы» дает пользователю возможность выбрать из четырех методов необходимый для расчета трёхфазной диаграммы (рис.5.3).

Рис.5.3. Группа кнопок «метод расчета трёхфазной диаграммы»

Группа функциональных кнопок «Дополнительные инструменты» содержит функции отображения графика Бакли-Леверетта, а также визуализацию области 2-фазной подвижности (рис.5.4).

Рис.5.4. Группа кнопок «Дополнительные инструменты»

Функциональная кнопка «График функции Бакли-Леверетта и подвижности» визуализируют график в отдельной области рабочего окна (рис.5.5).

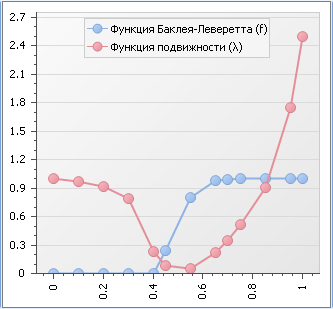

Рис.5.5. График функции Бакли-Леверетта

Группа функциональных кнопок визуализация треугольника содержит кнопки управления отображением визуальных эффектов, отвечающих за каждую фазу, а также подписи изолиний и критические точки (рис.5.6).

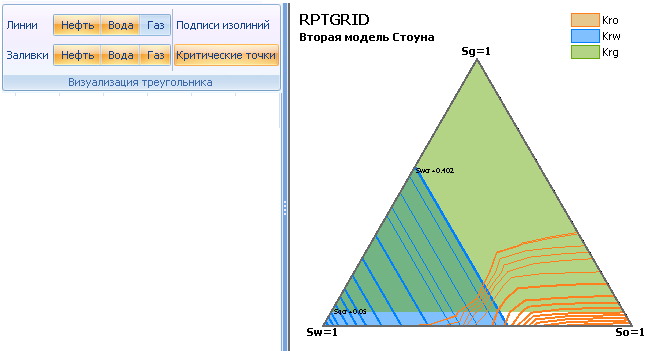

Рис.5.6. Группа функциональных кнопок визуализации треугольника

Группа кнопок «Редактирование ОФП» предназначена для создания, добавления и редактирования точек данных на графиках и в таблицах функций насыщенности (рис.5.7)

Рис.5.7. Группа функциональных кнопок «Редактирование ОФП

Функциональная кнопка «Добавить» позволяет вручную на график ОФП добавить точку в произвольном прядке, кликом левой кнопки мыши в любой области графика, автоматически значения точки появятся в таблице слева (рис.5.8).

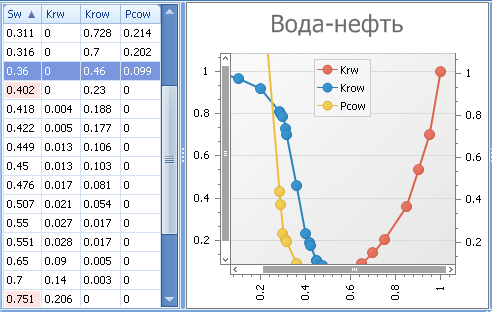

Рис.5.8. Добавление точки на график ОФП

Аналогично работает функция удаления точек с графика при помощи функциональной кнопки «Удалить».

Пользователь вручную может добавлять, удалять или редактировать значения ОФП в таблице, автоматически изменения будут заноситься на график.

Редактирование функции Бакли-Леверетта.

Функция Бакли-Леверетта определяет долю воды в суммарном потоке флюидов и рассчитывается по формуле:

, где

- ФОФП воды и нефти,

- вязкости воды и нефти.

В ряде случаем для воспроизведения в гидродинамической модели фактической обводненности удобным оказывается непосредственное редактирование функции Бакли-Леверетта. Для того чтобы предусмотреть данную возможность в рассматриваемом модуле необходимо:

При нажатии кнопки «Редактирование функции Бакли-Леверетта» или при первой попытке перемещения точки на графике функции Бакли-Леверетта появляется меню, предоставляющее пользователю следующий выбор:

фиксировать ФОФП воды фиксировать ФОФП нефти отмена

Редактированию функции Бакли-Леверетта при фиксированной ФОФП воды должно соответствовать изменение ФОФП нефти по формуле:

Редактированию функции Бакли-Леверетта при фиксированной ФОФП нефти должно соответствовать изменение ФОФП воды по формуле:

Редактирование функции подвижности.

Функция суммарной подвижности в системе «вода-нефть» определяется формулой:

Для того чтобы предусмотреть возможность редактирования функции подвижности в рассматриваемом модуле необходимо:

В меню редактор ОФП добавить кнопку «Редактирование функции подвижности» При нажатии кнопки «Редактирование функции подвижности» или при первой попытке перемещения точки на графике функции подвижности появляется меню, предоставляющее пользователю следующий выбор:
фиксировать ФОФП воды фиксировать ФОФП нефти отмена

Редактированию функции подвижности при фиксированной ФОФП нефти соответствует изменение ФОФП воды по следующему алгоритму:

расчет значений функции и   по формулам:

расчет значений функции формуле:

расчет значений функции в каждой из точек с учетом монотонности функции Бакли-Леверетта:

Редактированию функции подвижности при фиксированной ФОФП воды соответствует изменение ФОФП нефти по следующему алгоритму:

расчет значений функции и   по формулам:

расчет значений функции формуле:

расчет значений функции в каждой из точек с учетом монотонности функции Бакли-Леверетта:

6. Инструмент «Визуализатор ФХС» - предназначен для вывода данных по PVT-свойствам нефти, газа, воды и породы для каждого из регионов.

При импорте PVT свойств из исходных файлов расчета, автоматически определяется моделируемая система пластовых флюидов (нефть-вода, газ-вода, нефть-газ-вода).

PVT-зависимости визуализируются в графиках вида "параметр от параметра".

При импортировании данных ФХС из файла расчета, для каждого из регионов PVTNUM автоматически создается блок данных.

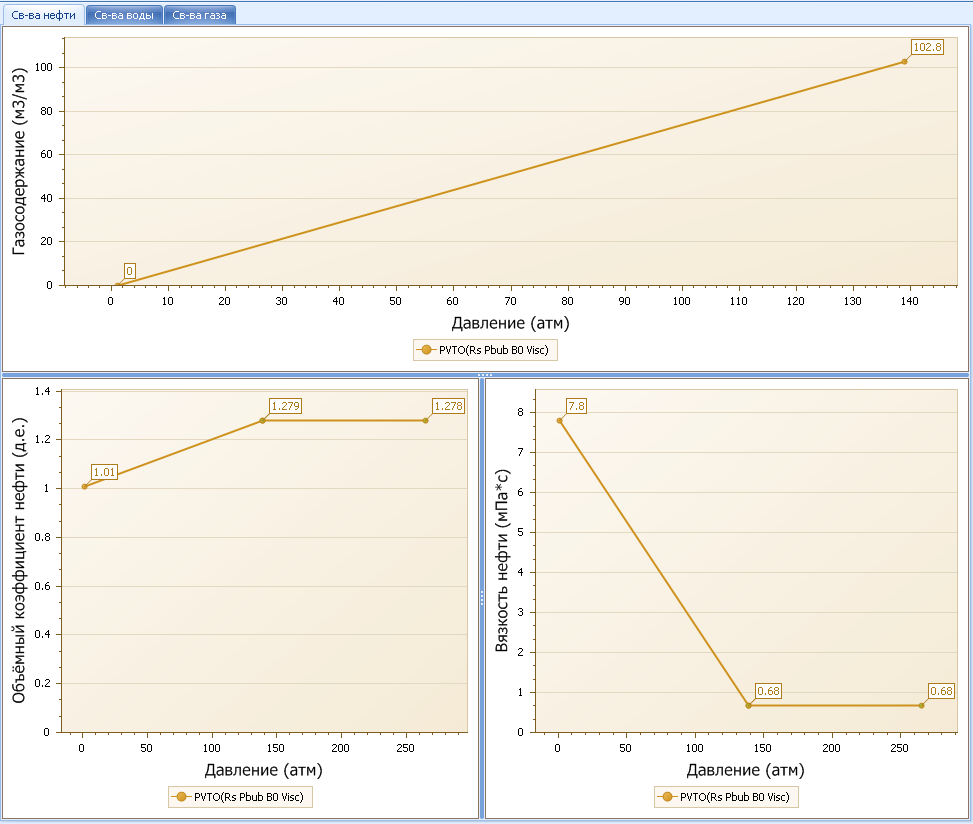

6.1. PVT-свойства нефти, для модели Black Oil в отсутствии свободного газа (с постоянным газосодержанием, ключевые слова «PVDO, PVCO»), отображаются на графиках (рис.6.1):

газосодержание нефти зависимость объемного коэффициента от давления зависимость вязкости нефти от давления.
