Современные строительные, дорожно-строительные и специальные машины (стр. 16 )

Постоянно показывается 9 функций.

Главный цифровой дисплей:

– или угол стрелы и движение в процентах;

– или длина стрелы;

– или потенциальная высота крюка;

– или действительный рабочий радиус;

– или угол раскачивания;

– действительный вес на крюке;

– допустимый вес;

– или угол противовеса укосины или число  линий компонентов каната;

– индикатор положения стрелы;

– индикатор положения аутригера

Планочный графический дисплей:

– или момент в процентах, или главное гидравлическое давление (показывает изменения с помощью кнопки чередования);

– автоматическое снижение скорости и функция запрограммированной остановки при подъеме /выдвижении / или раскачивании стрелы.

Аутригеры

Аутригеры Н-типа с гидравлическим управлением. Каждый аутригер управляется одновременно и независимо с любой стороны транспортного средства. Они оборудованы уровнемером с визуальным отсчетом. Опоры установлены как целая часть с домкратами и они отводятся (втягиваются) по ширине транспортного средства. Все цилиндры снабжены управляющими контрольными клапанами. Кран работает с разной длиной выдвижения каждого из аутригеров. Оборудован детектором ширины удлинения для каждого из аутригеров.

Полная – 7,200 мм, средняя – 4,800 мм, минимальная – 2.080 мм. Размер опоры (диаметр) – 400 мм.

Характеристики шасси

Передний домкрат: пятый гидравлический аутригерный домкрат, установленный на передней части рамы транспортного средства, позволяет достигать 360° подъемной способности. Гидравлический цилиндр снабжен управляющим контрольным клапаном. Оборудован детектором удлинения переднего домкрата. Размер опоры (диаметр) – 350 мм.

Стандартное оборудование: педали управления для выдвижения и подъема, 3 источника освещения рабочего места, внешняя лампа (AML)

Двигатель транспортного средства:

CUMMINS QSM11. Левое рулевое управление, 8x4

Модель: Ниссан PF6TB

Тип: дизельный двигатель с водяным охлаждением, с прямым впрыском, 6-ти цилиндровый, рядный, 4-х тактный

Объем цилиндра -12.503 см3

Максимальная выходная мощность – 257 КВт (350 л. с)/ 2.100 мин (об/мин)

Максимальный крутящий момент – 1.460 Нм (150 кгс*м) / 1.200мин (об/мин)

Трансмиссия:

12 передних и 2 задние скорости, автоматическая

Рыночная стоимость – 7800000 рублей.

Рыночная стоимость – 7800000 рублей.

GR-550

Характеристики крановой установки

Максимальная грузоподъемность: 55,000 кг на 3 м

Скорость движения (максимальная): 39км/ч

Способность преодолевать подъем (максимальный угол преодолеваемого подъема): 36 %

Вес: 43,690 кг (спереди: 23,975 кг, сзади: 19,715 кг)

Минимальный радиус поворота: 11,9 м (2WS), 6,7 м (4WS) (Центр крайнего положения за пределами колес)

Стрела: 5-ти секционная, полноприводная, синхронизированная по частям телескопическая стрела

Длина: 11,0 м – 42,2 м

Скорость выдвижения: 30,9 м за 128 сек.

Скорость подъёма: От -1,5 до 85 градусов за 77 с.

Гусек: Двухступенчатое выдвижение стрелы с круговым вращением (5/30 градусов)

Длина: 9,9 м и 17,7 м

Главная лебедка Желобчатый барабан приводится в движение осевым поршневым гидравлическим двигателем через скоростной редуктор лебедки.

Тяга одинарного троса: 52,9 кН (5,400 кгс)

Скорость одинарного троса: 140 м/мин (на четвертом уровне)

Вспомогательная лебедка. Желобчатый барабан приводится в движение осевым поршневым, гидравлическим двигателем через скоростной редуктор лебедки.

Тяга одинарного троса: 54,9 кН (3.000 кгс)

Скорость одинарного троса: 147 м/мин (на четвертом уровне)

Скорость поворота: 2,5 об/мин

Радиус вращения хвостовой части: 4,120 мм

Гидравлическая система

Насосы: 2 регулируемых поршневых насоса. Последовательно-подсоединенный зубчатый насос для рулевого управления и вращения.

Регулирующие клапаны: комбинированные клапаны приводятся в действие рукоятками со встроенными предохранительными клапанами.

Контур: оборудован маслоохладителем с воздушным типом охлаждения. Вместимость бака для масла гидравлической системы… около 740 л

Автоматический ограничитель момента ТАДАНО

Главный блок в кабине крана издает звуковые и визуальные предупреждения о наступлении перегрузки. Работа крана автоматически прерывается в случае его перегрузки. С функцией ограничения рабочей зоны (радиус груза и/или угол стрелы и/или наибольшая высота)

Характеристики шасси

Аутригеры: 4 гидравлические выносные опоры. Полная – 7,200 мм.

Средняя – 6,700 мм. Минимальная – 5,500 мм.

Расширеный пролёт: Размер опор (диаметр): 500 мм

Двигатель:

Модель:Мицубиси 6M60-TLU3B (Euro-3).

Тип: дизельный двигатель с водяным охлаждением, с прямым впрыском, 6-ти цилиндровый рядный на одной линии, 4-х тактный, с турбонаддувом, последующим охлаждением.

Объем цилиндра – 7545 см3

Максимальная выходная мощность (SAE)…200 КВт (272 метрических л. с)/ 2,600 об/мин

Максимальный крутящий момент (SAE)…785 Нм (80 кг/см) /1,400 об/мин

Трансмиссия: Полностью автоматическая трансмиссия с гидротрансформатором.

Рулевое управление: Рулевое управление с гидравлическим приводом. Возможны 3 варианта

Подвеска: полуэлиптические рессоры с гидравлическими блокировочными цилиндрами

Шины: 29,5-25-22 PR (OR), односкатные х 4

Вместимость топливного бака: 300 литров

Рыночная стоимость – 3900000 рублей.

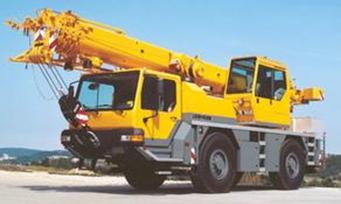

Liebherr LTM 1030-2.1

Двухосный колесный кран LTM 1030-2.1 (на рынке представлен в 1997 как LTM 1030/2). Первый в мире самоходный подъемный кран, использующий технологию передачи данных по информационной шине. Благодаря этой технологии 35-тонный кран обладает высокой функциональностью и надежностью.

Технические данные

 Макс. грузоподъемность – 35 т при 3 м вылете.

 Телескопическая стрела – 9,2 м – 30 м

 Решетчатый удлинитель стрелы – 8,6 м – 15 м

 Дизельный двигацилиндров) «Даймлер-Бенц» с турбонагнетателем, мощность 205 кВт

 Привод / рулевое управление – 4 x 4 x 4

 Скорость передвижения – 80 км/ч

 Вес в транспортном положении – 24 т

 Общий вес противовеса

Рыночная стоимость – 3100000 рублей.

Liebherr LTM 1400-7.1

Наиболее компактный кран среди представителей своего класса. Из-за активного рулевого управления задней осью отличается необыкновенной маневренностью. Безопасность гарантируется широким применением электроники для управления ходовым приводом и крановой установкой. Отличается простотой управления и высокой производительностью. Подъем до высоты 122 м, вылет до 92 м определяет широкий диапазон применения.

Технические данные:

 Макс. грузоподъемность – 400 т при 3 м вылете.

 Телескопическая стрела – 15,4 м – 60 м.

 Решетчатый удлинитель стрелы – 7 м – 84 м.

 Дизельный двигатель шасси (8 цилиндров) фирмы «Либхерр» с турбонагнетателем, мощность 450 кВт

 Дизельный двигатель крановый установки (4 цилиндра) фирмы «Либхерр» с турбонагнетателем, мощность 240 кВт.

 Привод / рулевое управление – 14 x 8 x 14.

 Скорость передвижения – 80 км/ч.

 Вес в транспортном положении – 84 т.

 Общий вес противовеса – 140 т.

Рыночная стоимость – 7100000 рублей.

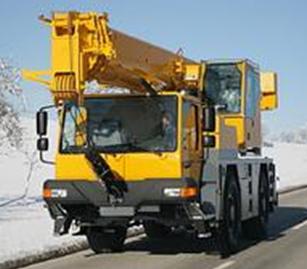

Liebherr LTM 1040-2.1

Самоходный кран на специальных шасси, оборудован телескопической стрелой. Отличается исключительной подъемной силой во всем рабочем диапазоне. Максимальная грузоподъемность – 40 т. Телескопическая стрела четырехсекционная, выдвигается на любую длину при помощи гидромеханической системы, бесступенчато. Процесс телескопирования может проходить под нагрузкой. Обе оси крана – приводные, с рулевым управлением. Высокая маневренность и проходимость на самых тесных стройплощадках.

Технические данные:

 Макс. грузоподъемность – 40 т при 2,7 м вылете

 Телескопическая стрела – 10,5 м – 35 м

 Решетчатый удлинитель стрелы – 9,5 м

 Дизельный двигацилиндров) «Даймлер-Бенц» с турбонагнетателем, мощность 205 кВт

 Привод / рулевое управление – 4 x 4 x 4

 Скорость передвижения – 80 км/ч

 Вес в транспортном положении – 24 т

 Общий вес противовеса – 6,5 т

Рыночная стоимость – 3000000 рублей.

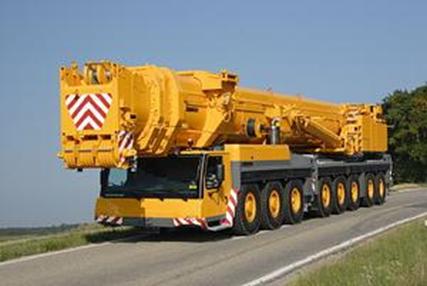

Liebherr LTM 1500-8.1

Обладает самой длинной в мире телескопической стрелой. Благодаря оттяжке телескопической стрелы значительно увеличена грузоподъемность. Диапазон применения расширяет решетчатый удлинитель стрелы длиной 91 метр. Высота подъема – 145 м, вылета – 108 м.

Технические данные:

 Макс. грузоподъемность – 500 т при 3 м вылете.

 Телескопическая стрела – 16,1 м – 84 м.

 Решетчатый удлинитель стрелы – 14 м – 91 м.

 Дизельный двигатель шасси (8 цилиндров) фирмы «Либхерр» с турбонагнетателем, мощность 500 кВт.

 Дизельный двигатель крановый установки (6 цилиндров) фирмы «Либхерр» с турбонагнетателем, мощность 240 кВт.

 Привод / рулевое управление – 16 x 8 x 12.

 Скорость передвижения – 80 км/ч.

 Вес в транспортном положении – 96 т.

 Общий вес противовеса – 165 т

Рыночная стоимость – 9000000 рублей.

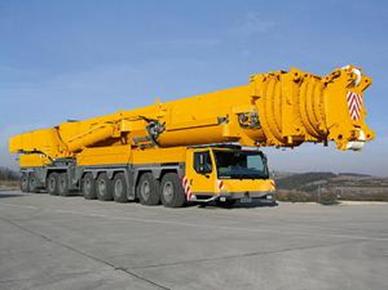

Liebherr LTM 11200-9.1

Самый мощный телескопический кран в мире. Самая длинная в мире телескопическая стрела. Автоматическое выдвижение стрелы (8 секций) на требуемую длину и закрепление на фиксаторы. Набор дополнительных решетчатых удлинителей. Активное рулевое устройство, зависящее от скорости. Дисковые тормоза.

Технические данные:

 Макс. грузоподъемность – 1 200 т при 2,5 м вылете.

 Телескопическая стрела – 18,3 м – 100 м.

 Решетчатый удлинитель стрелы – 24 м – 126 м.

 Дизельный двигатель шасси (8 цилиндров) фирмы «Либхерр» с турбонагнетателем, мощность 500 кВт.

 Дизельный двигатель крановый установки (6 цилиндров) фирмы «Либхерр» с турбонагнетателем, мощность 240 кВт.

 Привод / рулевое управление – 18 x 8 x 18.

 Скорость передвижения – 75 км/ч.

 Вес в транспортном положении – 96 т.

 Общий вес противовеса – 202 т.

Рыночная стоимость – рублей.

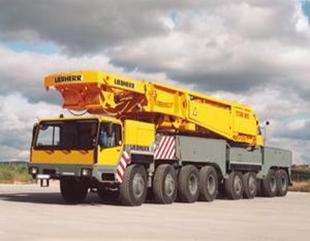

Liebherr LG 1550

Конструкция базовой машины крана LG 1550 с восемью осями аналогична базовой машине крана LTM 1800. Однако вместо телескопической стрелы у этой 550-тонной машины используется решетчатая стреловая система. Комбинация стрелы большой грузоподъемности с управляемым удлинителем стрелы позволяет достигнуть высоты подъема 180 м и вылета 124 м. Деррик-стрела с 240-тонным подвешенным противовесом увеличивает грузоподъемность приблизительно на 260 %. LG 1550, таким образом, достигает грузоподъемности, обычно достигаемой 800–1 000 тонными машинами.

Технические данные:

 Макс. грузоподъемность – 550 т при 4,5 м вылете

 Стрела решетчатой конструкции – 21 м – 105 м

 Решетчатый удлинитель стрелы – 21 м – 91 м

 Двигатель шасси / мощность – 8-ми цилиндровый дизельный двигатель фирмы Либхерр с турбонагнетателем, 440 кВт

 Двигатель крановый установки / мощность – 6-ти цилиндровый дизельный двигатель фирмы Либхерр с турбонагнетателем, 300 кВт

 Привод / рулевое управление – 16 x 8 x 12

 Скорость передвижения – 67,5 км/ч

 Общий вес противовеса – 410 т

Рыночная стоимость – 9000000 рублей.

Liebherr LG 1750

Новый 750 тонный самоходный кран с решетчатой стрелой. Диапазон своих тяжелых самоходных подъемных кранов фирма Либхерр расширила краном с решетчатой стрелой LG 1750. Он объединяет широкий выбор комплектации 750-тонного гусеничного крана с мобильностью быстро передвигающегося автомобильного крана той же самой категории грузоподъемности. Для LG 1750 фирма Либхерр использовала крановую поворотную платформу и стреловую систему гусеничного крана LR 1750, а также польностью заново разработанное шестиосное компактное шасси современной конструкции. Четыре очень прочные и больших размеров откидные балки образуют звездообразную опору с опорной базой 16 х 16 м. Они доминируют во внешнем облике этого специального кранового шасси.

Технические данные:

 Макс. грузоподъемность – 750 т при 7 м вылете

 Стрела решетчатой конструкции – 21 м – 140 м

 Решетчатый удлинитель стрелы – 28 м – 105 м

 Двигатель шасси / мощность – 8-ми цилиндровый дизельный двигатель фирмы Либхерр с турбонагнетателем, 500 кВт

 Двигатель крановый установки / мощность – 6-ти цилиндровый дизельный двигатель фирмы Либхерр с турбонагнетателем, 400 кВт

 Привод / рулевое управление – 16 x 8 x 16

 Скорость передвижения – 80 км/ч

 Общий вес противовеса – 650 т

Рыночная стоимость – 9000000 рублей.

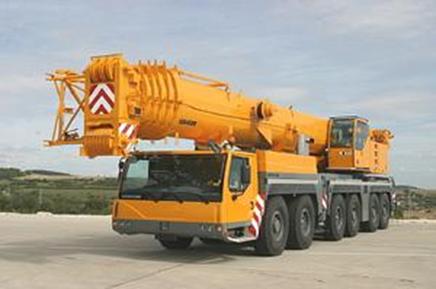

Liebherr LTM 1300-6.1

Благодаря 60 метровой телескопической стреле, 21 метровому двухсекционному откидному удлинителю стрелы, управляемому или жестко закрепляемому решетчатому удлинителю стрелы, имеющему длину до 70 м, кран может использоваться в очень широком диапазоне. В качестве дополнительной опции кран может поставляться с оттяжкой телескопической стрелы.

Технические данные:

 Макс. грузоподъемность – 300 т при 3 м вылете.

 Телескопическая стрела – 15 м – 60 м.

 Решетчатый удлинитель стрелы – 10,5 м – 70 м.

 Дизельный двигатель шасси (8 цилиндров) фирмы «Либхерр» с турбонагнетателем, мощность 450 кВт.

 Дизельный двигатель крановый установки (4 цилиндра) фирмы Либхерр с турбонагнетателем, 180 кВт.

 Привод / рулевое управление – 12 x 8 x 10.

 Скорость передвижения – 80 км/ч.

 Вес в транспортном положении – 72 т.

 Общий вес противовеса – 112,5 т.

Рыночная стоимость – 7000000 рублей.

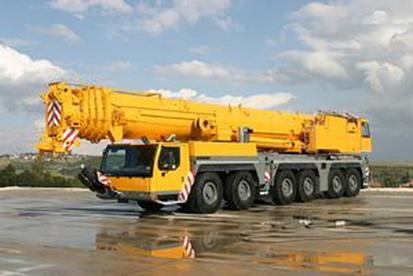

Liebherr LTM 1250-6.1

Новый мировой стандарт гибкости применения в своем классе. Система передачи данных по информационной шине – модульная, такая конструкция обеспечивает значительное повышение безопасности для привода крановой установки и шасси, большую экономичность работы.

Технические данные:

 Макс. грузоподъемность – 250 т при 3 м вылете.

 Телескопическая стрела – 15,5 м – 72 м.

 Решетчатый удлинитель стрелы – 5,4 м – 70 м.

 Дизельный двигатель шасси (8 цилиндров) фирмы «Либхерр» с турбонагнетателем, мощность 450 кВт.

 Дизельный двигатель крановый установки (4 цилиндра) фирмы «Либхерр» с турбонагнетателем, мощность180 кВт.

 Привод / рулевое управление – 12 x 8 x 10.

 Скорость передвижения – 80 км/ч.

 Вес в транспортном положении – 72 т.

 Общий вес противовеса – 97,5 т.

Рыночная стоимость – 6800000 рублей.

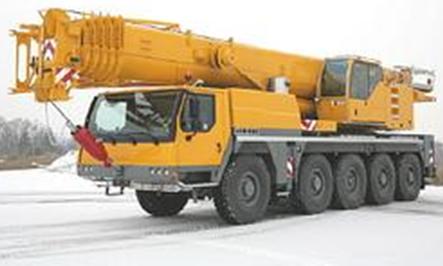

Liebherr LTM 1130-5.1

В этой модели в полной мере реализованы инновационные технологии. Применения различных систем стрелы не требует дополнительных усилий. Благодаря компактности облегчен маневр на очень ограниченных строительных площадках. Повышенную безопасность и экономичность обеспечивают Пневматические дисковые тормоза.

Технические данные:

 Макс. грузоподъемность – 130 т при 3 м вылете.

 Телескопическая стрела – 12,7 м – 60 м.

 Решетчатый удлинитель стрелы – 10,8 м – 33 м.

 Дизельный двигатель шасси (8 цилиндров) фирмы «Либхерр» с турбонагнетателем, мощность 370 кВт.

 Дизельный двигатель крановый установки (4 цилиндра) фирмы Либхерр с турбонагнетателем, мощность 145 кВт

 Привод / рулевое управление – 10 x 8 x 10.

 Скорость передвижения – 80 км/ч.

 Вес в транспортном положении – 60 т.

 Общий вес противовеса – 42 т.

Рыночная стоимость – 5000000 рублей.

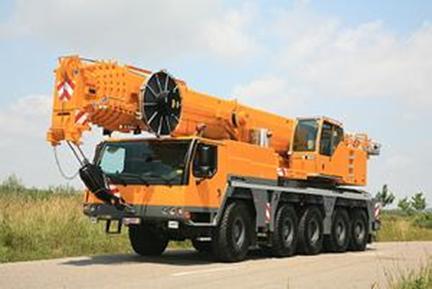

Liebherr LTM 1100-5.2

Самый компактный кран в своем классе. Создает новые возможности по высоте подъема и диапазону действия благодаря своей длинной телескопической стреле. Удлинитель стрелы и двухсекционный откидной удлинитель. Система рулевого управления задними мостами активная, зависит от скорости.

Технические данные:

 Макс. грузоподъемность – 100 т при 2,7 м вылете.

 Телескопическая стрела – 11,5 м – 52 м.

 Решетчатый удлинитель стрелы – 10,8 м – 33 м.

 Дизельный двигатель шасси (8 цилиндров) фирмы «Либхерр» с турбонагнетателем, мощность 370 кВт.

 Дизельный двигатель крановый установки (4 цилиндра) фирмы Либхерр с турбонагнетателем, мощность145 кВт.

 Привод / рулевое управление – 10 x 8 x 10.

 Скорость передвижения – 80 км/ч.

 Вес в транспортном положении – 60 т.

 Общий вес противовеса – 35 т.

Рыночная стоимость – 4800000 рублей.

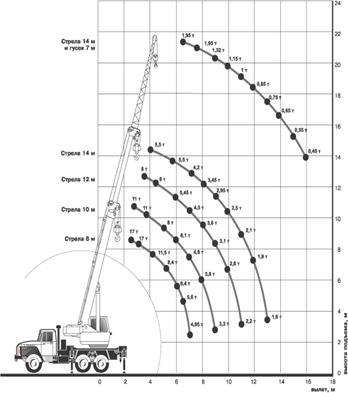

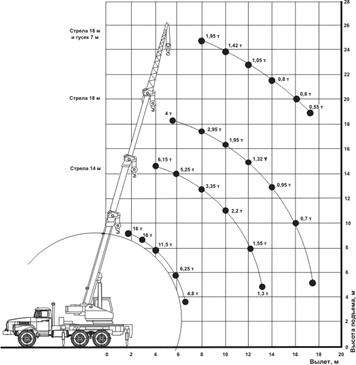

КС-35714
(16т, на шасси автомобиля Урал 5557)



Автомобильный кран КС 35714 грузоподъемностью 16 т смонтирован на шасси автомобиля УРАЛ 5557.

Привод механизмов крана Ивановец КС 35714 – гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций.

Стрела автокрана – телескопическая трехсекционная. Выдвижение секций – гидроцилиндром и полиспастами. Для увеличения подстрелового пространства по особому заказу поставляется легкий решетчатый удлинитель стрелы (гусек).

Микропроцессорный ограничитель грузоподъемности автокрана Ивановец КС-35714 с цифровой индикацией информации позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях.

Установленная в ограничителе телеметрическая память ("Черный ящик") фиксирует рабочие параметры крана, а также степень нагрузки крана в течение всего срока службы крана.

Технические характеристики автомобильного крана

Ивановец КС-35714

Весовые параметры автомобильного крана
Полная масса КС 35714, кг	18700
Двигатель автокрана
Модель	ЯМЗ-236НЕ2, дизельный с турбонаддувом
Мощность, кВт (л. с)
Распределение нагрузки автомобиля полной массы
Задняя тележка, кг	13720
Передняя ось, кг	4980
Характеристики автомобильного крана КС 35714
Вылет максимальный, м	17
Вылет минимальный, м	1,9
Высота подъема максимальная, м	18,4
Грузоподъемность, кг	16000
Количество секций	3
Максимальный грузовой момент, кН·м (тс·м)
Характеристики автокрана Ивановец КС - 35714 при полной массе
Максимальная скорость, км/ч	60
Дополнительные характеристики крана ИВАНОВЕЦ
Длина стрелы крана автомобильного, м	8-18
Длина гуська крана, м	7
Скорость подъема (опускания) груза, м/мин	9,0
Максимальная скорость подъема (опускания)	18,0
Скорость посадки, м/мин	0,2
Частота вращения, об/мин	2,5
Габаритные размеры в транспортном положении, мм	10000х2500х3400

Рыночная стоимость – 2500000 рублей.

КС 35714-2
на базе шасси автомобиля Урал 5557

Кран автомобильный Ивановец КС 35714-2 грузоподъемностью 17 т смонтирован на шасси УРАЛ 5557.

Привод механизмов крана – гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций.

Стрела автомобильного крана Ивановец КС 35714-2- телескопическая двухсекционная. Выдвижение секций – гидроцилиндром.

Для увеличения подстрелового пространства по особому заказу поставляется легкий решетчатый удлинитель стрелы (гусек).

Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях или вблизи линии электропередачи. Установленная в ограничителе телеметрическая память ("Черный ящик") фиксирует рабочие параметры крана автомобильного, а также степень нагрузки крана в течение всего срока службы.

Технические характеристики автомобильного крана

ИВАНОВЕЦ КС 35714-2

Весовые параметры автомобильного крана
Полная масса, кг	17810
Двигатель шасси автокрана КС 35714-2
Модель	ЯМЗ-236НЕ2, дизельный с турбонаддувом
Мощность, кВт (л. с)
Распределение нагрузки автомобиля полной массы
Задняя тележка, кг	13560
Передняя ось, кг	4250
Характеристики крана
Вылет максимальный, м	13
Вылет минимальный, м	1,9
Вылет при максимальной грузоподъемности, м	3,2
Высота подъема максимальная, м	14,5
Грузоподъемность, кг	17
Количество секций	2
Максимальный грузовой момент, кН·м (тс·м)
Характеристики транспортного средства при полной массе
Максимальная скорость, км/ч	80
Дополнительные характеристики крана КС
Длина стрелы, м	8-14
Длина гуська, м	7
Скорость подъема (опускания) груза, м/мин	9
Максимальная скорость подъема (опускания) пустого крюка и грузов до 4,5 т, м/мин	18
Скорость посадки, м/мин	0,2
Частота вращения, об/мин	2,5
Габаритные размеры в транспортном положении, мм	10000х2500х3360
Рыночная стоимость	2500000 рублей.
