Современные строительные, дорожно-строительные и специальные машины (стр. 3 )

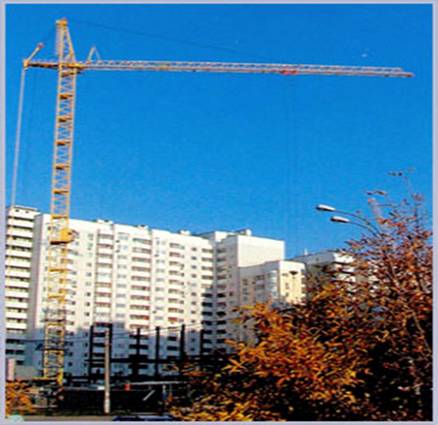

КБ-515

Кран предназначен для механизации строительных и монтажных работ в жилищном и гражданском строительстве сооружений с массой монтируемых элементов до 10 т и высотой их подъема до 35 м при эксплуатации в I – V ветровых районах. Конструктивно башня и стрела крана выполнены секционными, что позволяет собирать кран с различными вылетами и высотой башни.

Электрооборудование крана размещено в отапливаемой аппаратной кабине. Наращивание башни производится в ее верхней части с помощью системы самоподъема состоящей из монтажной обоймы с гидравлическим шаговым приводом. После окончания монтажа обойма выдвижения опускается вниз по башне с помощью собственного механизма подъема крана.

Кран имеет несколько мест установки кабины по высоте башни. В начальный период монтажа здания кабина может быть установлена на высоте 22,2 м. В процессе строительства кабина может быть поднята в одно из промежуточных, а затем и верхнее положение. Перемещение кабины осуществляется с помощью обоймы выдвижения.

Узлы крана перевозятся на стандартных транспортных средствах в пределах габарита по ширине 2,5 м. При наличии крана соответствующей грузоподъемности возможна транспортировка опорной рамы с поворотной платформой без расстыковки поворотной опоры. Башенный кран КБ-515 успешно заменяет старые модели КБ-574, KB-503, КБ-504, эксплуатирующиеся до сегодняшнего времени.

Соединения электрокабелей, размыкаемых во время перебазировки крана, выполнены на штепсельных разъемах. Исключение составляет силовой кабель ввода.

В стесненных условиях монтажной площадки, стрела может подращиваться отдельными секциями, по мере наращивания башни.

Кабина машиниста, установленная на специальную раму, крепится к башне при помощи монтажных втулок на одну из четырех "кабинных" секций. Эти секции могут располагаться в любых местах по высоте башни, удобных для эксплуатационников, но не ниже 22,2 м. По мере строительства здания, кабина может быть поднята до верхней секции башни с двумя промежуточными положениями. Перестановка кабины производится с помощью монтажной обоймы за 1 -1,5 часа. При необходимости управление краном может быть выполнено с выносного радиопульта, действующего на расстоянии до 10П м. Управление механизмами крана, оборудованного кабиной машиниста, при его монтаже и испытаниях, производится с выносного монтажного пульта.

Установка крана допускается в районах с температурой окружающего воздуха от +40 до -50 град. С. Работа крана допускается в интервале температур от +40 до -40 град. С.

Все секции между собой и башня с поворотной платформой крепятся с помощью взаимозаменяемых клиньев и прижимных планок. Быстроразъемное клиновое соединение позволяет значительно сократить время монтажа и технического обслуживания в процессе эксплуатации.

В кабине установлен комплексный прибор безопасности с встроенным регистратором технических характеристик, обеспечивающий запись и долговременное хранение информации о рабочих параметрах крана, а также о степени загрузки крана в течение всего срока службы.

Крепление поворотной опоры осуществляется при помощи высокопрочных болтов и гаек с гарантированным моментам затяжки.

Наименование параметров	Исполнение
00	01	02	03	04
Грузовой момент, тм	160	180	200	140	100
Грузоподъемность, т:
при максимальном вылете	3,2	4,5	6	2,3	1,5
максимальная	12	12	12	12	12
Вылет, м:
- минимальный
стрела горизонтальная	5	5	5	5	5
стрела наклонная	4,8	4,8	4,8	4,8	-
- максимальный
стрела горизонтальная	40	35	30	45	50
стрела наклонная	35	30,7	26,3	39,3	-
-при максимальной грузоподъемности
стрела горизонтальная	13,3	15	16,7	11,7	8,3
стрела наклонная	11,9	13,3	14,8	10,5	-
Высота подъема, м:
- при максимальном вылете	62	62	62	62	62
- максимальная	80,6	78,2	75,6	83,0	-
Глубина опускания, м	5	5	5	5	5
Конструктивная масса, т	67,8	66,9	66,3	68,3	68,8
Масса противовеса, т	48	48	48	48	48
Масса общая, т	115,8	114,9	114,3	116,3	116,8

Рыночная стоимость – 3500000 рублей.

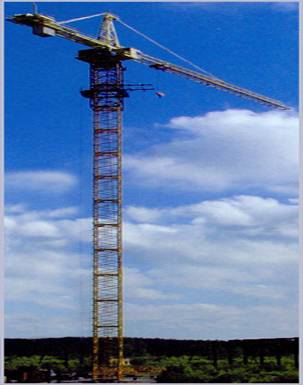

КБ-585

Кран предназначен для механизации строительных и монтажных работ в жилищном и гражданском строительстве сооружений с массой монтируемых элементов до 10 т и высотой их подъема до 35 м при эксплуатации в I – V ветровых районах. Конструктивно башня и стрела крана выполнены секционными, что позволяет собирать кран с различными вылетами и высотой башни.

Электрооборудование крана размещено в отапливаемой аппаратной кабине. Наращивание башни производится в ее верхней части с помощью системы самоподъема состоящей из монтажной обоймы с гидравлическим шаговым приводом. После окончания монтажа обойма выдвижения опускается вниз по башне с помощью собственного механизма подъема крана.

Кран имеет несколько мест установки кабины по высоте башни. В начальный период монтажа здания кабина может быть установлена на высоте 22,2 м. В процессе строительства кабина может быть поднята в одно из промежуточных, а затем и верхнее положение. Перемещение кабины осуществляется с помощью обоймы выдвижения.

Узлы крана перевозятся на стандартных транспортных средствах в пределах габарита по ширине 2,5 м. При наличии крана соответствующей грузоподъемности возможна транспортировка опорной рамы с поворотной платформой без расстыковки поворотной опоры. Башенный кран КБ-515 успешно заменяет старые модели КБ-574, KB-503, КБ-504, эксплуатирующиеся до сегодняшнего времени.

Соединения электрокабелей, размыкаемых во время перебазировки крана, выполнены на штепсельных разъемах. Исключение составляет силовой кабель ввода.

В стесненных условиях монтажной площадки, стрела может подращиваться отдельными секциями, по мере наращивания башни.

Кабина машиниста, установленная на специальную раму, крепится к башне при помощи монтажных втулок на одну из четырех "кабинных" секций. Эти секции могут располагаться в любых местах по высоте башни, удобных для эксплуатационников, но не ниже 22,2 м. По мере строительства здания кабина может быть поднята до верхней секции башни с двумя промежуточными положениями. Перестановка кабины производится с помощью монтажной обоймы за 1 -1,5 часа.

При необходимости управление краном может быть выполнено с выносного радиопульта, действующего на расстоянии до 10П м. Управление механизмами крана, оборудованного кабиной машиниста, при его монтаже и испытаниях, производится с выносного монтажного пульта.

Установка крана допускается в районах с температурой окружающего воздуха от +40 до -50 °С. Работа крана допускается в интервале температур от +40 до -40 °С.

Все секции между собой и башня с поворотной платформой крепятся с помощью взаимозаменяемых клиньев и прижимных планок. Быстроразъемное клиновое соединение позволяет значительно сократить время монтажа и технического обслуживания в процессе эксплуатации.

В кабине установлен комплексный прибор безопасности с встроенным регистратором технических характеристик, обеспечивающий запись и долговременное хранение информации о рабочих параметрах крана, а также о степени загрузки крана в течение всего срока службы.

Крепление поворотной опоры осуществляется при помощи высокопрочных болтов и гаек с гарантированным моментам затяжки.

Основные параметры крана КБ-585:

Наименование параметров	Исполнение
00	01	02	03	04
Грузовой момент, тм	260	290	240	200	180
Грузоподъемность, т:
при максимальном вылете	6	8	4,5	3,2	2,4
максимальная	10	10	10	10	10
Вылет, м:
- минимальный	4	4	4	4	4
- максимальный	40	35	45	50	55
-при максимальной грузоподъемности	26	29	24	20	18
Высота подъема, м:
- свободностоящего крана	66	66	66	66	66
- приставного	160	160	160	160	160
Глубина опускания, м	5	5	5	5	5
Скорость, м/мин:
-подъема (опускания) груза максимальной массы	40
-подъема (опускания) груза массой до 4 т.	80
-плавной посадки груза максимальной массы	4
-передвижение грузовой тележки	0-80
-передвижение крана	19
Частота вращения, об, мин	0,7
База х колея, м	7,5 х 7,5
Задний габарит, м	4,8
- при стреле 35-50 м	14,5
- при стреле 55-60 м	17,5
Угол поворота, град	1080

Рыночная стоимость – 4200000 рублей.
