Кран КБ-420 заменяет краны прежних выпусков: Б-40ЗА, K5-4035 и КБ-408.

Кабина машиниста унифицированапо сравнению с кабинами кранов КБ-415 и КБ-515. Пульт управления выполнен на командоаппаратах непосредственного включения. Для монтажа предусмотрен переносной пульт. Кран оснащен многофункциональным ограничителем нагрузки ОНК-16ОБ. Электрооборудование крана размещено в отапливаемой аппаратной кабине.

Срок службы крана при 1,5 сменной работе в паспортном режиме до первого обследования – 16 лет, при условии наработки не более циклов с коэффициентом нагрузок Кр=0,125 [ИСО 4301/1]

Опорная рама – конусная, с поворотными консолями. Поворотная платформа – коробчатая, с воротником, аналогичная платформам кранов КБ-415 и КБ-515.

КБ-416

Кран предназначен для механизации строительных и монтажных работ в жилищном и гражданском строительстве сооружений высотою подъема до 70 м и массой монтируемых элементов до 10 т при эксплуатации в I-V ветровых районах.

Конструктивно башня и стрела крана выполнены секционными, что позволяет собирать кран с различными вылетами и высотой башни.

Подращивание башни крана производится снизу с помощью монтажного портала с канатным полиспастом.

Узлы крана перевозяться на стандартных транспортных средствах в пределах габарита по ширине 2,5 м. При наличии крана соответствующей грузоподъемности возможна транспортировка опорной рамы с поворотной платформой без расстыковки поворотной опоры.

Конструктивно башня и стрела крана выполнены секционными, что позволяет собирать кран с различными вылетами и высотой башни. Наращивание башни крана производится в ее верхней части с помощью монтажной обоймы с гидравлическим приводом. Кабина машиниста может быть установлена на разные уровни по высоте башни.

Узлы крана перевозятся на стандартных транспортных средствах в пределах габарита по ширине 2,5 м. При наличии крана соответствующей грузоподъемности для монтажа-демонтажа возможна транспортировка опорной рамы с поворотной платформой без расстыковки поворотной опоры.

Башенный кран КБ-415 успешно заменяет старые модели KБ-403A, КБ-405-01, КБМ-401, КБ-408, КБ-411, эксплуатирующиеся до сегодняшнего времени.

В кабине установлен комплексный прибор безопасности с встроенным регистратором технических характеристик, обеспечивающий запись и долговременное хранение информации о рабочих параметрах крана, а также о степени загрузки крана в течение всего срока службы.

Таблица основных технических характеристик крана КБ-416

Наименование параметров	Исполнение
01	02	03
Грузовой момент, тм	160	180	200
Грузоподъемность, т:
при максимальном вылете	3,2	4,5	6
Максимальная	10	10	10
Вылет, м:
- минимальный
стрела горизонтальная	5	5	5
стрела наклонная	4,8	4,8	4,8
- максимальный
стрела горизонтальная	40	35	30
стрела наклонная	35	30,7	26,3
-при максимальной грузоподъемности
стрела горизонтальная	15,8	17,7	19,5
Высота подъема, м:
- при максимальном вылете	52	52	52
- максимальная	70,6	68,2	65,6
Глубина опускания, м	5	5	5
Конструктивная масса, т	61,8	60,9	60,3
Масса противовеса, т	48	48	48
Масса общая, т	109,8	108,9	108,3
Скорость, м/мин:
-подъема (опускания) груза максимальной массы	20
-подъема (опускания) груза массой до 4 т.
-плавной посадки груза максимальной массы	5
-передвижение грузовой тележки	45/11
-передвижение крана	19
Частота вращения, об, мин	0,7
База х колея, м	7,5 х 7,5
Задний габарит, м	4,8
Угол поворота, град	1080

Кран имеет несколько мест установки кабины по высоте башни. В начальный период монтажа здания кабина может быть установлена на высоте 22,2м.

В процессе строительства кабина может быть поднята в одно из промежуточных, а затем и верхнее положение. Перемещение кабины осуществляется с помощью обоймы выдвижения.

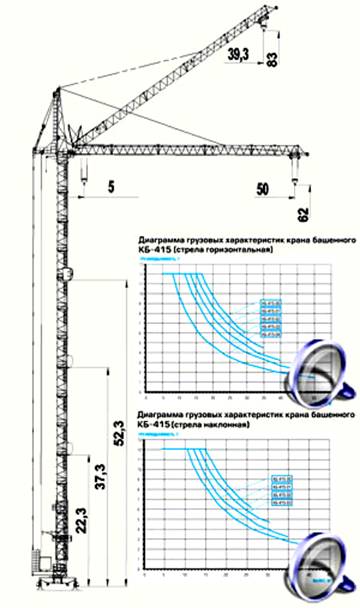

КБ-415

Наименование параметров	Исполнение
00	01	02	03	04
Грузовой момент, тм	160	180	200	140	100
Грузоподъемность, т:
при максимальном вылете	3,2	4,5	6	2,3	1,5
максимальная	12	12	12	12	12
Вылет, м:
- минимальный
стрела горизонтальная	5	5	5	5	5
стрела наклонная	4,8	4,8	4,8	4,8	-
- максимальный
стрела горизонтальная	40	35	30	45	50
стрела наклонная	35	30,7	26,3	39,3	-
-при максимальной грузоподъемности
стрела горизонтальная	13,3	15	16,7	11,7	8,3
стрела наклонная	11,9	13,3	14,8	10,5	-
Высота подъема, м:
- при максимальном вылете	62	62	62	62	62
- максимальная	80,6	78,2	75,6	83,0	-
Глубина опускания, м	5	5	5	5	5
Конструктивная масса, т	67,8	66,9	66,3	68,3	68,8
Масса противовеса, т	48	48	48	48	48
Масса общая, т	115,8	114,9	114,3	116,3	116,8
Грузовой момент, тм	160	180	200	140	100
Скорость, м/мин:
-подъема (опускания) груза максимальной массы	24
-подъема (опускания) груза массой до 4 т.	34
-плавной посадки груза максимальной массы	4
-передвижение грузовой тележки	55/36/11
-передвижение крана	19
Частота вращения, об, мин	0,7
База х колея, м	7,5 х 7,5
Задний габарит, м	4,8
Угол поворота, град	1080

Рыночная стоимость – 3500000 рублей.
