СОВРЕМЕННЫЕ СТРОИТЕЛЬНЫЕ,

ДОРОЖНО-СТРОИТЕЛЬНЫЕ

И СПЕЦИАЛЬНЫЕ МАШИНЫ

Том 1

Справочное пособие для студентов специальностей

270102.65 – «Промышленное и гражданское строительство»

и 270205.65 – «Автомобильные дороги и аэродромы»

ВЛАДИКАВКАЗ 2010

Министерство образования и науки РФ

Северо-Кавказский горно-металлургический институт

(государственный технологический университет)

,

СОВРЕМЕННЫЕ СТРОИТЕЛЬНЫЕ,

ДОРОЖНО-СТРОИТЕЛЬНЫЕ

И СПЕЦИАЛЬНЫЕ МАШИНЫ

Том 1

Справочное пособие для студентов специальностей

270102.65 – «Промышленное и гражданское строительство»

и 270205.65 – «Автомобильные дороги и аэродромы»

Допущено редакционно-издательским советом Государственного образовательного учреждения высшего профессионального образования “Северо-Кавказский горно-металлургический институт (государственный технологический университет)”

ВЛАДИКАВКАЗ 2010

УДК 69.

ББК 38.6–5

Рецензент:

кандидат экономических наук, доцент кафедры

«Строительное производство» Северо-Кавказского

горно-металлургического института

(государственного технологического университета)

Груздов, Г. Н., Тибилов, М. А.

Современные строительные, дорожно-строительные и специальные машины. – Владикавказ: Издательство «Терек», 2010. – 223 с.

УДК 69.

ББК 38.6–5

В пособии описано назначение и приведены основные технические характеристики применяемых в настоящее время строительных машин, механизмов и оборудования для выполнения наиболее массовых работ в строительстве.

Работа публикуется в авторской редакции.

Компьютерная верстка:

Подписано в печать 10.11.2010. Формат 60×841/16. Бумага офсетная.

Гарнитура «Таймс». Печать на ризографе. Усл. п.л. 12,96.

Тираж 75 экз. Заказ №

Издательство СКГМИ (ГТУ) «Терек».

Отпечатано в отделе оперативной полиграфии СКГМИ (ГТУ).

Владикавказ, ул. Николаева, 44.

Содержание

ВВЕДЕНИЕ............................................................................................................ 6

КРАНЫ.................................................................................................................... 8

КРАНЫ БАШЕННЫЕ......................................................................................... 12

КБ-420............................................................................................................ -

КБ-416............................................................................................................ 14

КБ-415............................................................................................................ 16

КБ-515............................................................................................................ 18

КБ-585............................................................................................................ 21

КБ-473............................................................................................................ 24

КБ-474............................................................................................................ 27

КБМ-401ПА с балочной стрелой........................................................... 30

КБ-405............................................................................................................ 34

КБ-571Б......................................................................................................... 37

САМОХОДНЫЕ БАШЕННЫЕ КРАНЫ......................................................... 40

Liebherr МК 80............................................................................................. -

Liebherr МК 100........................................................................................... 41

МОСТОВЫЕ КРАНЫ (КРАН-БАЛКИ)........................................................... 42

Электрический однобалочный подвесной кран................................ -

Электрический однобалочный опорный кран................................... 43

Концевые балки электрические подвесные и опорные.................... 45

Краны мостовые (кран-балки) электрические подвесные

г. п. до 16 т и пролетом до 28.5 м............................................................. 46

КРАНЫ КОЗЛОВЫЕ........................................................................................... 47

Кран козловой грузоподъемностью 10; 12,5 тонн............................ -

Кран козловой г/п 16; 20 тонн................................................................. 48

Кран козловой г/п 20 тонн........................................................................ 49

Кран козловой бесконсольный г/п 10; 12,5; 16; 20 тонн................. 50

КРАНЫ ГУСЕНИЧНЫЕ..................................................................................... 51

Hitachi-Sumitomo SCX7000...................................................................... -

Hitachi-Sumitomo SCX550........................................................................ 52

Hitachi-Sumitomo SCX400........................................................................ 53

Hitachi-Sumitomo SCX1200...................................................................... 54

Hitachi-Sumitomo SCX900........................................................................ 55

"Ульяновец".................................................................................................. 56

МКГС-100.1.................................................................................................. 62

МКГС-125.01............................................................................................... 64

МКГС-250..................................................................................................... 67

XCMG QUY50.............................................................................................. 70

CMG QUY100............................................................................................... 71

XCMG QUY150............................................................................................ 72

ДЭК-251......................................................................................................... 73

ДЭК-321......................................................................................................... 75

ДЭК-361......................................................................................................... 77

ДЭК-631А...................................................................................................... 79

МКГС-125.01............................................................................................... 81

АВТОКРАНЫ........................................................................................................ 82

Terex-Demag AC 100.................................................................................. 84

Terex-Demag AC 140.................................................................................. 85

Terex-Demag AC 160-2............................................................................... 86

Terex-Demag AC 200-1............................................................................... 87

Terex-Demag AC 250-1............................................................................... 88

Terex-Demag AC 300/6........................................................................ 89

Terex-Demag AC 350............................................................................ 90

Terex-Demag AC 500-2........................................................................ 91

Terex-Demag AC 700............................................................................ 92

GROVE GMK 5170................................................................................ 93

GROVE RT9130E......................................................................................... 95

GROVE RT700E........................................................................................... 97

GROVE GMK 7450...................................................................................... 98

GROVE GMK 6300...................................................................................

GMK 6220-L...............................................................................................

GROVE GMK 5220...................................................................................

GROVE GMK 5130-2...............................................................................

GROVE GMK 5110...................................................................................

GROVE GMK 4100...................................................................................

GR-700EXL................................................................................................

ATF 220G-5................................................................................................

ATF 160G-5................................................................................................

ATF 90G-4...................................................................................................

ATF 50G-3...................................................................................................

GT-700E......................................................................................................

GR-550.........................................................................................................

Liebherr LTM 1030-2.1......................................................................................

Liebherr LTM 1400-7.1......................................................................................

Liebherr LTM 1040-2.1......................................................................................

Liebherr LTM 1500-8.1......................................................................................

Liebherr LTM 11200-9.1...................................................................................

Liebherr LG 1550................................................................................................

Liebherr LG 1750................................................................................................

Liebherr LTM 1300-6.1......................................................................................

Liebherr LTM 1250-6.1......................................................................................

Liebherr LTM 1130-5.1......................................................................................

Liebherr LTM 1100-5.2......................................................................................

КС-35714.............................................................................................................

КС 35714-2..........................................................................................................

КС 35719-3..........................................................................................................

КС ....................................................................................................

КС 45717-1..........................................................................................................

КС 45721..............................................................................................................

КС 55713-3..........................................................................................................

КС..........................................................................................................

КС 55713-3К.......................................................................................................

МКТ-25.5.............................................................................................................

КС-5576А.............................................................................................................

КС-65711.............................................................................................................

КC..........................................................................................................

КС 35714К...........................................................................................................

КС 45719-1А.......................................................................................................

КС – 45721..........................................................................................................

КC..........................................................................................................

КСВ.......................................................................................................

КСК.......................................................................................................

МКТ – 50..............................................................................................................

КС....................................................................................................

КС 45719-5А.......................................................................................................

КС 45724-5..........................................................................................................

КС 55730..............................................................................................................

КС-55729В..........................................................................................................

КС-54711Б...........................................................................................................

КС-54711.............................................................................................................

БАЗ-802................................................................................................................

КС-59...........................................................................................

КС-55717Б...........................................................................................................

КС 6973А.............................................................................................................

КС-6973Б.............................................................................................................

КС-8973...................................................................................

Введение

Осуществление строительных и дорожно-строительных работ является очень трудоемким процессом. Поэтому, выполнение практически всех видов работ в строительном цикле связано с применением строительных машин и механизмов.

Совершенствование и ускорение строительного процесса, подъем его на качественно новый уровень возможны исключительно за счет индустриализации основных трудоемких процессов с конечной целью полного исключения ручного труда.

Широкое внедрение комплексной механизации способствует сокращению сроков строительства и снижению его себестоимости, а также повышению производительности труда.

В свою очередь комплексная механизация невозможна без насыщения строительства необходимым количеством высокопроизводительных современных машин и механизмов. Все это повышает интерес специалистов-производственников, а также студентов строительных специальностей к информации о таких машинах и механизмах.

Использование в учебном процессе данного справочника позволит студенту самостоятельно выбрать нужное средство механизации для выполнения конкретного вида строительных работ.

В справочном пособии рассмотрены основные машины и механизмы, используемые в настоящее время при осуществлении работ по строительству. Кроме стандартных видов строительной и дорожно-строительной техники приведены также и современные средства механизации, функции которых отличаются от стандартных операций по механизации строительного процесса. К числу такого рода средств механизации относятся самоходные башенные краны, вилочные и телескопические погрузчики, манипуляторы, экскаваторы на автомобильном ходу, разрушающие машины, вездеходы на шинах низкого давления. Некоторые из них (такие, как манипуляторы) предназначены для выполнения нескольких функций. К числу таких средств механизации относятся также и эвакуаторы.

Большое значение в справочном пособии уделено вопросу освещения новых современных тяжеловесных автомобильных кранов, которые имеют нестандартные параметры, как по грузоподъемности, так и по высотным характеристикам подъема груза. Применение при строительстве таких кранов дает возможность значительно снизить себестоимость выполнения работ, а также трудоемкость по монтажу кранов. Следствием этого является ускорение выполнения строительного процесса, снижение трудоемкости и повышение производительности труда. К числу новых модернизированных средств механизации необходимо также отнести и разрушающие машины, которые осуществляют свои функции по новой технологии.

При использовании данного справочника у пользователя есть возможность широкого выбора средств механизации, а также варианта сравнения. Это позволит самостоятельно определить выбор конкретной модели средств механизации для выполнения определенного вида строительных работ. На основании анализа у студента появляется возможность выбора наиболее оптимальной модели средств механизации с учетом эксплуатационных характеристик средств механизации.

В справочном пособии указана рыночная стоимость каждого отдельно взятого средства механизации по состоянию на 1 декабря 2010 года.

Использование справочного пособия позволит приблизить теоретический курс лекций к практическому восприятию. В справочном пособии приведены характеристики средств механизации, а также имеются иллюстрации.

КРАНЫ

Автокраны (не путать с вседорожными кранами на спецшасси) – класс легких кранов грузоподъемностью до 50 тонн, монтируемый на практически обычное автомобильное шасси. Данный класс выполняет почти ту же работу, что и старшие классы кранов, но есть одно но – собственная масса таких кранов выше, чем у кранов на спецшасси. Второе «но» – чисто российское – запрет ввоза кранов с двигателями ниже класса экологичности Евро 3, что трудно объяснить, потому как основное предназначение этих транспортных средств не передвижение, а работа в качестве крана. У автокранов есть одно неоспоримое преимущество над «спецшассиками» – возможность поездок на дальние расстояния, хотя аренда такого класса кранов издалека – весьма спорна.

Башенные краны – эта группа кранов в последнее время дополнилась диковинками типа мобильного башенного крана. У Liebherr это серия кранов МК. Учитывая, что башенные краны в основном выполняют работу по строительству высотных зданий, то мобильный башенный кран, простаивающий сутками у какого-то объекта, представляется с трудом. Выбор их достаточен и состояние вполне даже достойное для работы в течение 3–5 лет без каких-либо проблем. Башенные краны могут формироваться под конкретные требования и обладают максимальной грузоподъемностью 8 тонн.

Быстромонтируемые краны – это производная башенных кранов, применяемая в малоэтажном строительстве. Как правило, этот класс кранов не бывает высотой более 25 метров и с длиной стрелы более 20 метров. Это же относится к грузоподъемности, которая не превышает 3-х тонн. Однако в большинстве случаев этот кран просто незаменим. Он не требует сколь-нибудь серьезной подготовки площадки, может перемещаться одним человеком и монтируется-размонтируется в считанные минуты. В остальном этот кран по функциональности аналогичен башенному. Перевозятся быстромонтируемые краны на одном прицепе, некоторые оснащаются собственным дизель-генератором.

Гусеничные краны – настоящие трудяги. В отличие от телескопических кранов, «гусеничники», как правило, ползают на таких объектах как морские порты, заводы и другие стационарные объекты. С другой стороны, именно гусеничным кранам принадлежат рекорды по грузоподъемности и высоте подъема на суше – 1500 тысячи тонн и 180 метров. Ни одного крановщика на такую высоту не загонишь (исключение только для кранов, поднимающихся вместе со зданием). Заменить мощный гусеничный кран можно только вертолетом. С другой стороны, есть и много минусов, главный из которых – сложность перевозки кранов этого типа. Как правило, гусеничный кран разбирают полностью и перевозят отдельно стрелу, отдельно противовесы, отдельно гусеницы. И все равно то, что остается, может весить более 100 тонн. Однако есть еще один плюс у гусеничных кранов – они могут легко включаться в розетку, главное правильно выбрать модель, потому что многие краны перешли на чисто гидравлический привод рабочих узлов как наиболее мягкий и точный. Напоследок о еще одном преимуществе «гусеничников» – они могут перемещаться с грузом, что для остальных типов кранов с такой грузоподъемностью немыслимо.

Монтажные краны – это скорее гипертрофированные манипуляторы чем краны. В частности, они, как правило, не имеют тросов и лебедок, поэтому подъем осуществляется при помощи самой стрелы. Естественно, это налагает кучу ограничений, но для многих работ такого крана вполне достаточно. Монтажные краны могут иметь стрелы до 50 метров, могут оснащаться люльками, превращаясь в гидроподъемник и работать в самых немыслимых условиях, т. к. стрела «монтажников» состоит из множества колен, которые могут изгибаться в самых причудливых комбинациях. Грузоподъемность на максимальных вылетах не превышает 300–400 кг, на минимальных – 8–10 тонн. Это один из самых популярных классов кранов в Германии. Однако наше государство ограничивает ввоз таких кранов, не имеющих двигатель Евро 3, хотя ни один завод в России так и не сподобился на производство подобной техники!

Вседорожные краны – краны, которые часто называют автокраны, хотя это не совсем верно. Такие краны строятся на спецшасси, которое подчинено больше работе в качестве крана и только вдовесок имеется возможность передвижения. Это налагает определенные ограничения при перемещении таких кранов: не рекомендуются марши больше 500 км со скоростью выше 70 км/ч. Дело в том, что вседорожные краны оснащаются автоматическими коробками передач и очень мудреной трансмиссией, которая часто выходит из строя. Вседорожные краны имеют, как правило, все поворотные оси и почти все оси имеют привод. Для работы с большими весами вседорожные краны также требуют противовесов, которые перевозятся отдельно. «Вседорожники» имеют частный случай крана-погрузчика, который применяется для перемещения контейнеров и других тяжелых грузов. В отличие от остальных «вседорожников» этот подтип кранов не имеет аутригеров и может передвигаться с грузом. Кроме того, косвенно к этому классу можно отнести и так называемые Rough Terrain краны, которые выполняются на двух-трехосном шасси и не могут развивать более 40 км/ч. Некоторые производители дали этому классу характеристику City, т. е. «городские». Главная отличительная особенность таких кранов – только одна кабина для оператора-водителя.

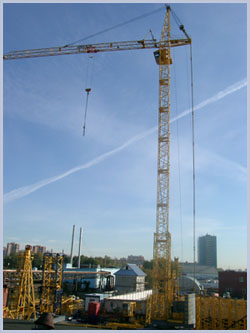

Башенные краны предназначены для механизации подъемно-транспортных работ при возведении жилых, гражданских и промышленных зданий и гидротехнических сооружений. Используются также в качестве кранов погрузчиков при работе на складах, для работ нулевого цикла, обслуживания технологических процессов на заводах, для работ нулевого цикла.

Основным достоинством башенных кранов является большой и свободный подстреловой объем, допускающий удобный монтаж и установку различных конструкций и оборудования.

В 1985 году Минстройдормашем разработан и введен новый параметрический ряд БКМ на основе анализа отечественных и зарубежных фирм. Новый ряд БКМ сокращен до 7 типоразмеров грузоподъемностью от 8 до 50 тонн, а «Модульный» принцип и их устройства дает возможность на базе 60¸64 модулей получить практически неограниченное число исполнений кранов (передвижных, стационарных, приставных и т. д.).

Суть модульной системы – минимум типоразмеров для производства, максимум исполнений для строительства.

Увеличение темпов строительно-монтажных работ предъявляет к средствам механизации повышенные требования с точки зрения их мобильности.

Этим объясняется все более широкое применение самоходных стреловых кранов, эффективность которых обусловливается следующими эксплуатационными качествами:

1.  большая подвижность (т. е. обслуживание нескольких объектов в пределах строительной площадки);

2.  небольшой объем работ по монтажу и демонтажу крана;

3.  возможность быстрого изменения основных параметров крана;

4.  возможность использования крана не только на монтаже, но и других работ;

5.  небольшая трудоемкость по переброске крана с объекта на другой.

Диапазон грузоподъемности строительных самоходных кранов, как отечественных так и зарубежных, весьма велик: от 1 т. с. до 1600 т. с.

КРАНЫ БАШЕННЫЕ

КБ-420

Кран предназначен для механизации строительных и монтажных работ в жилищном и гражданском строительстве сооружений высотою до 12 этажей и массой монтируемых элементов до 8 т при эксплуатации в I – III ветровых районах.

Конструктивно башня и стрела крана выполнены секционными, что позволяет собирать кран с различными вылетами и высотой башни.

Наращивание башни крана производится снизу с помощью монтажного портала и канатного полиспаста.

Узлы крана перевозятся на стандартных транспортных средствах в пределах габарита по ширине 2,5м. При наличии крана соответствующей грузоподъемности возможна транспортировка опорной рамы с поворотной платформой без расстыковки поворотной опоры.

Основные параметры крана КБ-420

Наименование параметров	Исполнение
01	02	03
Грузовой момент, тм	160	136	120
Грузоподъемность, т:
при максимальном вылете	6	4	2
Максимальная	8	8	8
Вылет, м:
- минимальный
стрела горизонтальная	4	4	4
стрела наклонная	3,7	3,7	-
- максимальный
стрела горизонтальная	25	30	35
стрела наклонная	22	26,2	-
-при максимальной грузоподъемности
стрела горизонтальная	20	17	15
стрела наклонная	17,5	15	-
Высота подъема, м:
- при максимальном вылете	42	42	42
- максимальная	53,5	56	-
Глубина опускания, м	5	5	5
Конструктивная масса, т	42	42,5	43
Масса противовеса, т	35	35	35
Масса общая, т	77	77,5	78
Скорость, м/мин:
-подъема (опускания) груза максимальной массы	22
-подъема (опускания) груза массой до 4 т.
-плавной посадки груза максимальной массы	6,5
-передвижение грузовой тележки	36/11
-передвижение крана	19
Частота вращения, об, мин	0,75
База х колея, м	6 х 6
Задний габарит, м	3,8
Угол поворота, град	1080

Рыночная стоимость – 3200000 рублей.
