КС 35719-3

Кран автомобильный КС 35719-3 КЛИНЦЫ грузоподъемностью 15 тонн предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах с неподготовленными подъездными путями. Кран автомобильный КС смонтирован на трехосном шасси автомобиля-вездехода Урал 5557, оснащенном системами регулировки давления в шинах и блокировки колесных дифференциалов. Система подкачки шин позволяет на ходу изменять давление в камерах колес в зависимости от дорожного покрытия, тем самым увеличивая проходимость машины. Высокая проходимость шасси позволяет использовать кран на объектах, находящихся в труднодоступных местах с плохими подъездными условиями, в том числе на строительстве нефте - и газопроводов, разработках месторождений. Хорошая маневренность и небольшие габариты позволяют также использовать его в стесненных условиях современных городов.

Привод крановой установки КС 35719-3 осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение от двигателя базового автомобиля через раздаточную коробку и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения трех крановых операций.

Автомобильный кран КЛИНЦЫ КС 35719-3 на шасси автомобиля Урал 5557 оборудован гидравлическими выносными опорами с выдвижными опорами и балками.

Двухсекционная телескопическая стрела длиной 8–14 м обеспечивает крану компактность и маневренность при переездах, обширную рабочую зону и большую высоту перемещения груза при работе. Для увеличения зоны обслуживания и размеров подстрелового пространства кран может комплектоваться решетчатым гуськом длиной 7,5 м. В транспортном положении гусек повернут и закреплен сбоку на стреле. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Безопасную работу крана автомобильного КЛИНЦЫ КС 35719-3 обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Технические характеристики автомобильного крана

КЛИНЦЫ КС 35719-3

Базовое шасси автомобильного крана Клинцы КС	Урал 5
Колесная формула	6 X 6
Двигатель	ЯМЗ 236НЕ2
Мощность двигателя, кВт (л. с)	169(230)
Грузоподъемность автокрана Клинцы, т	15
Грузовой момент автокрана КС, тм	48
Вылет стрелы крана автомобильного, м	3,2-17
Высота подъема, м
С основной стрелой	14,5
С гуськом	21,8
Длина стрелы, м	8-14
Длина гуська, м	7,5
Скорость подъема (опускания) груза, м/мин	10 (зап. 4)
Макс. скорость подъема (опускания) пустого крюка, м/мин	20 (зап. 4)
Скорость посадки, м/мин	0,3
Частота вращения, 1/мин	2
Скорость передвижения, км/ч	70
Габаритные размеры в транспортном положении автокрана КЛИНЦЫ, мм
Длина	10000
Высота	3600
Ширина	2500
Полная масса с основной стрелой автокрана КЛИНЦЫ, т	17,8
Рыночная стоимость	2500000 рублей.

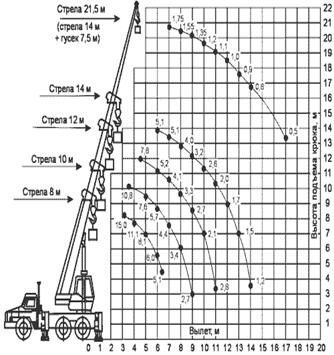

Грузовысотные характеристики автомобильного крана

КЛИНЦЫ КС 35719-3

КС



Кран автомобильный КЛИНЦЫ КС грузоподъемностью 16 т предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Автомомбильный кран КЛИНЦЫ КС смонтирован на трехосном шасси автомобиля-вездехода Урал 5557, оснащенном системами регулировки давления в шинах и блокировки колесных дифференциалов. Система подкачки шин позволяет на ходу изменять давление в камерах колес в зависимости от дорожного покрытия, тем самым увеличивая проходимость машины. Высокая проходимость шасси позволяет использовать кран на объектах, находящихся в труднодоступных местах с плохими подъездными условиями, в том числе на строительстве нефте - и газопроводов, разработках месторождений. Хорошая маневренность и небольшие габариты позволяют также использовать его в стесненных условиях современных городов.

Привод крановой КС установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение от двигателя базового автомобиля через раздаточную коробку и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения нескольких крановых операций.

Трёхсекционная телескопическая автокрана КЛИНЦЫ КС стрела длиной 8–18 м обеспечивает автокрану компактность и маневренность при переездах, обширную рабочую зону и большую высоту перемещения груза при работе. Для увеличения зоны обслуживания и размеров подстрелового пространства кран может комплектоваться решетчатым гуськом длиной 7,5 м. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Автокран КЛИНЦЫ КС 35оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности (задвижная дверь купейного типа, солнцезащитные шторки на лобовом и верхнем стеклах, отопитель, вентилятор, откидной задний люк). Также, по желанию заказчика, кабина может комплектоваться аудио системой. Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управле-ния. Надежную работу автомобильного крана КЛИНЦЫ КС обеспечивают импортные комплектующие, которые не требуют замены и ремонта в течение всего срока службы крана. Безопасную работу автокрана КС обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Технические характеристики автомобильного крана КЛИНЦЫ КС

Базовое шасси автомобильного крана Клинцы КС 35	Урал 0
Колесная формула автокрана	6 X 6
Двигатель	ЯМЗ 236НЕ2
Мощность двигателя, кВт (л. с)	169(230)
Грузоподъемность крана автомобильного КС , т	16
Грузовой момент автокрана Клинцы, тм	51,2
Вылет стрелы крана, м	3,2-17
Высота подъема, м
C основной стрелой	18,4
С гуськом	26
Длина стрелы, м	8-18
Длина гуська, м	7,5
Скорость подъема (опускания) груза, м/мин	10 (зап. 4)
Макс. скорость подъема (опускания) пустого крюка, м/мин	15 (зап. 4)
Скорость посадки, м/мин	0,4
Частота вращения, 1/мин	0,4-2
Скорость передвижения, км/ч	70
Габаритные размеры в транспортном положении автокрана КЛИНЦЫ КС , мм
Длина	10100
Высота	3600
Ширина	2500
Полная масса с основной стрелой, т	18,5
Рыночная стоимость	2500000 рублей

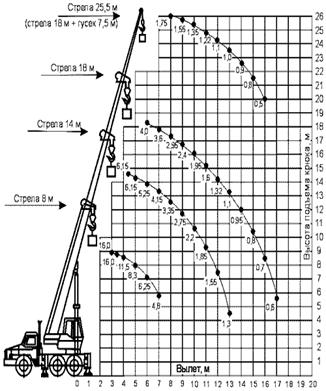

Грузовысотные характеристики автомобильного крана

КЛИНЦЫ КС

КС 45717-1

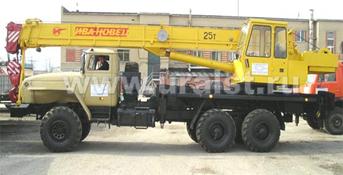

Автомобильный кран КС 45717-1, грузоподъемностью 25 тонн для работы с обычными грузами и грузоподъемностью 20 т для работы с ядовитыми и взрывоопасными грузами, смонтирован на шасси УРАЛ 4320.

Привод механизмов Автомобильного крана ИВАНОВЕЦ КС 45717-1 – гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций. Допускается работа на сближенных опорах

Стрела Автомобильного крана – телескопическая трехсекционная. Выдвижение секций – гидроцилиндром и полиспастами. Для увеличения подстрелового пространства по особому заказу поставляется легкий решетчатый удлинитель стрелы (гусек).

Микропроцессорный ограничитель грузоподъемности КС 45717-1 с цифровой индикацией информации позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях или вблизи линии электропередачи.

Установленная в ограничителе телеметрическая память ("Черный ящик") фиксирует рабочие параметры автомобильного крана, а также степень нагрузки крана в течение всего срока службы.

Технические характеристики крана автомобильного ИВАНОВЕЦ КС 45717-1

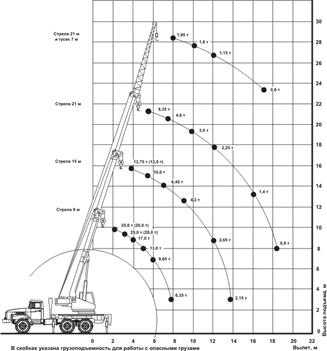

Весовые параметры автомобильного крана КС 45717-1
Полная масса, кг	22000
Двигатель шасси автокрана ИВАНОВЕЦ
Модель	ЯМЗ-236НЕ2, дизельный с турбонаддувом
Мощность, кВт (л. с)
Распределение нагрузки автомобиля полной массы
Задняя тележка, кг	16500
Передняя ось, кг	5500
Характеристики крана КС
Вылет максимальный, м	18,7
Вылет минимальный, м	2
Вылет при максимальной грузоподъемности, м	3,2
Высота подъема максимальная, м	21,3
Высота подъема при максимальном вылете, м	8
Грузоподъемность, кг	25000
Количество секций	3
Максимальный грузовой момент, кН·м (тс·м)
Характеристики транспортного средства при полной массе
Максимальная скорость, км/ч	60
Дополнительные характеристики автокрана КС 45717-1
Длина стрелы, м	9-21
Длина гуська, м	7
Скорость подъема (опускания) груза, м/мин	6,1
Максимальная скорость подъема (опускания) пустого крюка и грузов до 4,5 т, м/мин	12,2
Скорость посадки, м/мин	0,2
Частота вращения, об/мин	1,9
Габаритные размеры в транспортном положении, мм	10900х2500х3600
Рыночная стоимость	3200000 рублей

КС 45721

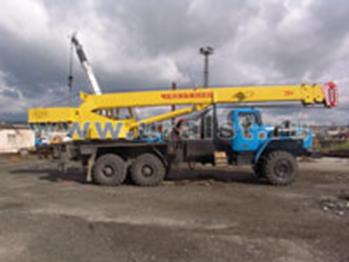

Автомобильный кран Челябинец КС 45721 грузоподъемностью 22,5–25 т предназначен для погрузочно-разгрузочных работ на рассредоточенных объектах.

Автокран КС 45721 смонтирован на шасси автомобиля УРАЛ 0 высокой проходимости. Все оси шасси ведущие, имеется возможность блокировки межосевого дифференциала, что улучшает возможность передвижения по строительным площадкам. Для облегчения пуска двигателя в холодное время года шасси оснащено системой предпускового подогрева.

Скорость передвижения автокрана Челябинец по дорогам 60 км/ч. Кран Челябинец на автомобиле Урал 4320 оборудован трехсекционной телескопической стрелой и гидравлическими выносными опорами, что позволяет быстро приводить машину в рабочее состояние. Кабина автокрана оборудована отопительной установкой.

Технические характеристики автомобильного крана Челябинец КС 45721

на шасси Урал 4320

Шасси автомобильного крана Челябинец КС 45721
Двигатель шасси автокрана	ЯМЗ 236НЕ2
Мощность двигателя, кВт (л. с)	169(230)

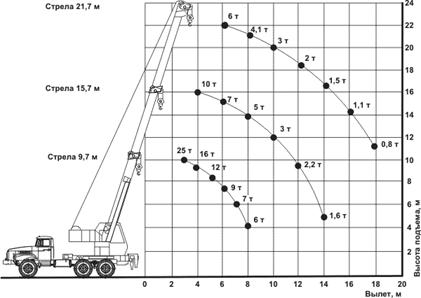

Подъемные характеристики крана КС-45721
Грузоподъемность максимальная, т	25
Максимальный грузовой момент, кН·м (тс·м)	720/750
Высота подъема максимальная, м	21,9
Вылет максимальный, м	18
Высота подъема при максимальном вылете, м	11
Вылет при максимальной грузоподъемности, м	3,2/3,0
Вылет минимальный, м	2,8
Габаритные размеры в транспортном положении крана автомобильного Челябинец КС 45721
Длина, мм	12050
Ширина, мм	2500
Высота, мм	3620
Рыночная стоимость	2500000 рублей
