Современные строительные, дорожно-строительные и специальные машины (стр. 20 )

КC

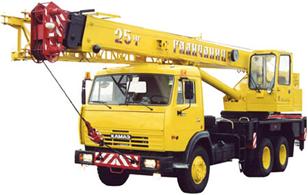

Кран автомобильный КС грузоподъемностью 25 тонн на шасси автомобиля КамАЗ-43118 предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах с плохими подъездными путями. Кран прост в управлении и обслуживании, надежен в работе, может успешно эксплуатироваться в условиях бездорожья. Мощный двигатель шасси, односкатные широкопрофильные шины, система подкачки шин, позволяющая на ходу менять в них давление в зависимости от дорожного покрытия, наличие у шасси межосевых и межколесных блокировок (в том числе на все четыре колеса задней тележки одновременно) – все это делает данный кран незаменимым при использовании в труднодоступных местах с плохими дорожными условиями, в том числе на строительстве нефте-и газопроводов, разработках месторождений.

Привод крановой установки – гидравлический от двух аксиально-поршневых гидронасосов, которые через карданные валы соединены с коробкой отбора мощности на базовом автомобиле. Отбор мощности производится от двигателя шасси через коробку передач. Все механизмы крана имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Кран оборудован гидравлическими опорами с выдвижными опорными балками, металлическими подпятниками гидроопор и штатными деревянными подкладками для уменьшения давления подпятников на грунт при установке крана на выносные опоры в рабочем режиме.

Гидравлическая система позволяет легко и плавно осуществлять управление крановыми механизмами и выносными опорами в широком диапазоне регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения нескольких рабочих операций.

Трехсекционная телескопическая стрела длиной 9,7–21,7 м обеспечивает компактность и маневренность крана при переездах, обширную зону и большую высоту подъема груза при работе.

Система телескопирования стрелы включает в себя два гидроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секций. Возможность телескопирования стрелы с грузом на крюке позволяет крану устанавливать грузы в труднодоступных местах, пронося их среди смонтированных конструкций.

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров на дисплее в кабине машиниста. Ограничитель нагрузки может работать в режиме координатной защиты крана, имеет встроенный прибор фиксации характеристик – "черный ящик" и встроенный модуль защиты крана от опасного напряжения (МЗОН) для защиты крана при работе в опасной близости от линий электропередач.

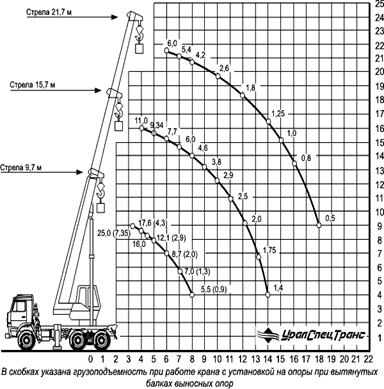

Технические характеристики автомобильного крана Галичанин

Максимальный грузовой момент, т. м	80
Грузоподьемность максимальная, т/вылет, м	25/3,2
Длина стрелы, м	9,7 – 21,7
Максимальная высота подъема крюка, м
- с основной стрелой 21,7 м	21,9
Макс. глубина опускания крюка стрелой 9,7 м на вылете 5,0 м, м	12
Масса груза, при которой допускается выдвижение секций стрелы, т	4,0
Скорость подъема-опускания груза, м/мин
- номинальная (с грузом массой до 25,0 т)	5-12
- увеличенная (с грузом массой до 6,0 т)
Скорость посадки груза, м/мин	не более 0,3
Частота вращения поворотной части, об/мин	от 0,15 до 1,4
Скорость передвижения крана своим ходом, км/ч	до 70
Размер опорного контура вдоль и поперек оси шасси, м
- при выдвинутых балках выносных опор	4,2 х 5,6
- при втянутых балках выносных опор	4,2 х 2,28
Масса крана в транспортном положении, т	22,2
Колесная формула базового автомобиля	6 х 6
Двигатель базового автомобиля:	дизельный
- модель	Камаз-740
- мощность, л. с	240
Габариты крана в транспортном положении, мм (длина х ширина х высота)	12 000 х 2 500 х 3 800
Температура эксплуатации, град. С	от -40 до +40
Рыночная стоимость	2900000 рублей

КС 35714К

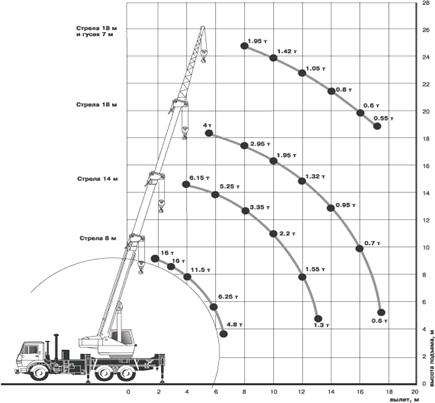

Грузовысотные характеристики автомобильного крана

Ивановец КС 35714К

Автомобильный кран Ивановец КС 35714К грузоподъемностью 16 т смонтирован на шасси КамАЗ 53215. Привод механизмов автокрана – гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций. Стрела автомобильного крана КС 35714К – телескопическая трехсекционная. Выдвижение секций – гидроцилиндром и полиспастами. Для увеличения подстрелового пространства по особому заказу поставляется легкий решетчатый удлинитель стрелы (гусек). Микропроцессорный ограничитель грузоподъемности (ОНК-140) с цифровой индикацией информации позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях. Установленная в ограничителе телеметрическая память ("Черный ящик") фиксирует рабочие параметры, а также степень нагрузки крана в течение всего срока службы.

Технические характеристики автомобильного крана

Ивановец КС 35714К

Базовое шасси автомобильного крана	КамАЗ
Колесная формула	6Х4
Двигатель	КамАЗ 740.11
Мощность двигателя, кВт (л. с)	176(240)
Грузоподъемность автокрана, т	16
Грузовой момент крана Ивановец, тм	48
Вылет стрелы автокрана КС 35714К, м	1,9-17
Высота подъема груза краном Ивановец КС 35714К, м
С основной стрелой	9,1-18,4
С гуськом	25
Длина стрелы крана Ивановец КС 35714К, м	8-18
Длина гуська автомобильного крана, м	7
Скорость подъема (опускания) груза, м/мин	7,5
Макс. скорость подъема (опускания) пустого крюка, м/мин	15
Скорость посадки, м/мин	0,2
Частота вращения, 1/мин	2,5
Скорость передвижения автокрана, км/ч	60
Габаритные размеры в транспортном положении, мм
Длина автокрана	10000
Высота крана автомобильного	3700
Ширина автомобильного крана	2500
Полная масса с основной стрелой, т	18,05
Распределение нагрузки на дорогу крана автомобильного Ивановец КС 35714К, тн
Через шины передних колес тележки	4,19
Через шины задних колес тележки	13,86
Рыночная стоимость	2000000 рублей

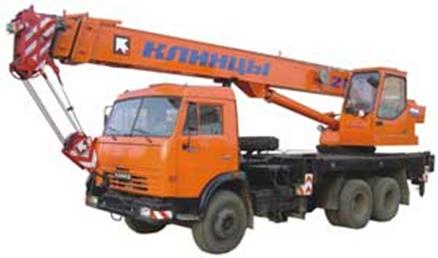

КС 45719-1А

Кран стреловой автомобильный КС 45719-1А грузоподъемностью 20 тонн смонтирован на шасси автомобиля КамАЗ 53215 и предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Мощное трехосное шасси, обладающее отличной маневренностью и легкостью управления, позволяет использовать кран на объектах с различными типами подъездных путей, а малые габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.

При разработке модельного ряда КС-45719 1А учитывались мнения и пожелания потребителей. Кран оснащен трехсекционной телескопической стрелой длиной 9–21 м, которая во втянутом положении обеспечивает компактность и маневренность при переездах, а в выдвинутом – обширную рабочую зону и большую высоту перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке массой до 6 тонн (что почти в два раза превосходит показатонных кранов) позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Технические характеристики автомобильного крана КЛИНЦЫ КС 45719-1А

Базовое шасси автомобильного крана Клинцы КС 45719-1А	КамАЗ 53215
Колесная формула	6х4
Двигатель	КамАЗ-740.11
Мощность двигателя, кВт (л. с)	176(240)
Грузоподъемность автокрана Клинцы КС 45719 1А, т	20
Грузовой момент крана автомобильного, тм	64
Вылет стрелы автокрана Клинцы, м	3,2-18
Высота подъема автокрана Клинцы КС 45719-1А, м
С основной стрелой	21,5
С гуськом	не устанав-тся
Длина стрелы, м	9-21
Скорость подъема (опускания) груза, м/мин	7 (зап. 4)
Макс. скорость подъема (опускания) пустого крюка, м/мин	10,5 (зап. 4)
Скорость посадки, м/мин	0,4
Скорость передвижения, км/ч	80
Габаритные размеры в транспортном положении автокрана КС 45719-1А, мм
Длина	11300
Высота	3700
Ширина	2500
Полная масса с основной стрелой автомобильного крана КС 45719-1А, т	18,2
Рыночная стоимость	2000000 рублей

За счет увеличенного опорного контура обеспечена отличная устойчивость при работе с грузами на средних и дальних вылетах, при этом грузовые характеристики более высокие, чем у кранов грузоподъемностью 25 тонн. Для удобства работы в стесненных условиях на кране предусмотрен режим работы с грузами с установкой на опоры при втянутых балках выносных опор.

Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления. Надежную работу автокрана обеспечивают импортные комплектующие, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасную работу автомобильного крана КЛИНЦЫ КС 45719-1А обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач

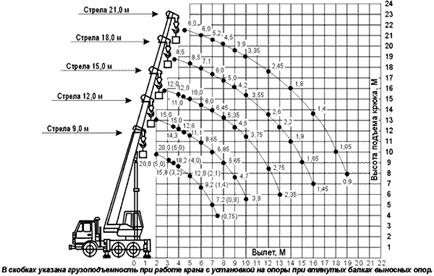

Грузовысотные характеристики

автомобильного крана КЛИНЦЫ

КС – 45721

Автокран КС 45721 (шасси КамАЗ 53228) предназначен для погрузочно-разгрузочных и строительно-монтажных работ. Автокран Челябинец КС-45721 грузоподъемностью 22,5–25 т предназначен для погрузочно-разгрузочных работ и строительно-монтажных работ на рассредоточенных объектах. Крановая установка КС-45721 смонтирована на базе шасси автомобиля КАМАЗ-53228. Шасси оборудовано механизмом блокировки межосевого дифференциала, а также стабилизаторами поперечной и продольной устойчивости. Для облегчения пуска двигателя в холодное время года шасси оснащено системой предпускового подогрева "WEBASTO"

Привод крановой установки гидравлический, работает от двух аксиально-поршневых насосов. Гидравлическая система позволяет осуществлять управление механизмами в широком диапазоне регулирования скоростей рабочих операций. Безопасную работу автокрана обеспечивает комплекс проборов и устройств, в том числе микропроцессорный ограничитель нагрузки с цифровой индикацией параметров. Ограничитель нагрузки имеет встроенный прибор фиксации характеристик и встроенный модуль защиты крана от опасного напряжения. Кабина оборудована отопительной установкой.

Технические характеристики КС – 45721

Базовое шасси автокрана	Камаз-55111
Колесная формула	6х4
Двигатель шасси автокрана	КамАЗ-740.11.240
Мощность двигателя, кВт (л. с.)	1
Вместимость топливных баков, л	250
Максимальная скорость, км/ч	85
Полная масса автокрана, кг	22100
Габаритные размеры в транспортном положении автокрана, мм	12000х2500х3830
Радиус поворота крана автомобильного, м	11,6
Рыночная стоимость	2900000 рублей

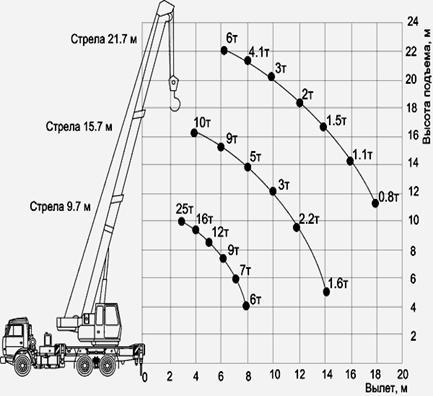

Грузовысотные характеристики КС – 45721

КC

Кран стреловой автомобильный КС грузоподъемностью 25 тонн на шасси КамАЗ-65115 предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Все шасси обладают отличной маневренностью и легкостью управления, что позволяет использовать кран на объектах с различными типами подъездных путей, а малые габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.
