Современные строительные, дорожно-строительные и специальные машины (стр. 21 )

Привод крановой установки осуществляется при помощи двух аксиально-поршневых гидронасосов, которые приводятся во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.

Трехсекционная телескопическая стрела длиной 9,7–21,7 м во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом – обширную рабочую зону и большую высоту перемещения груза при работе.

Дополнительное оснащение стрелы решетчатым гуськом длиной 9 м (кроме крана на базе шасси автомобиля КамАЗ-53215) позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства среди аналогичных моделей 25 тонных кранов. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

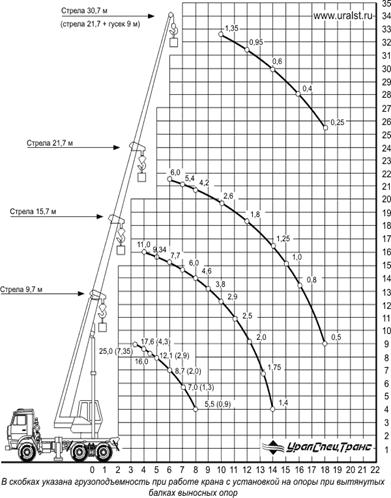

Технические характеристики автомобильного крана Галичанин

Максимальный грузовой момент, т. м	80
Грузоподъемность максимальная, т/вылет, м	25/3,2
Длина стрелы, м	9,7 – 21,7
Длина гуська, м	9
Максимальная высота подьема крюка, м
- с основной стрелой 21,7 м	21,9
- с основной стрелой 21,7 м и гуськом 9 м	30,0
Макс. глубина опускания крюка стрелой 9,7 м на вылете 5,0 м, м	12
Масса груза, при которой допускается выдвижение секций стрелы, т	4,0
Скорость подъема-опускания груза, м/мин
- номинальная (с грузом массой до 25,0 т)	5
- увеличенная (с грузом массой до 6,0 т)	12
- максимальная (кратность полиспаста 1)	96
Скорость посадки груза, м/мин	не более 0,3
Частота вращения поворотной части, об/мин	от 0,15 до 1,4
Скорость передвижения крана своим ходом, км/ч	до 80
Размер опорного контура вдоль х поперек оси шасси, м
- при выдвинутых балках выносных опор	4,2 х 5,6
- при втянутых балках выносных опор	4,2 х 2,28
Масса крана в транспортном положении, т	20,5
Колесная формула базового автомобиля	6 х 4
Двигатель базового автомобиля:	дизельный
- модель	Камаз-740
- мощность, л. с	240
Габариты крана в транспортном положении, м (длина х ширина х высота)	12 х 2,5 х 3,6
Температура эксплуатации, град. С	от -40 до +40
Рыночная стоимость	2900000 рублей

Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.

автокран Галичанин" width="391" height="498 src="/>

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

КСВ

Технические характеристики автомобильного крана Галичанин

Максимальный грузовой момент, т. м	98
Грузоподъемность максимальная, т/вылет, м	32/3,0
Длина стрелы, м	9,6-30,2
Длина гуська, м	9
Угол установки гуська, град	0, 30
Максимальная высота подьема крюка, м
- с основной стрелой 30,2 м и гуськом 15 м	46,7
Макс. глубина опускания крюка стрелой 9,6 м на вылете 6,0 м, n-8, м	7,0
Масса груза, при которой допускается выдвижение секций стрелы, т	4,35
Скорость подъема-опускания груза, м/мин
- номинальная (с грузом массой до 32,0 т)	4,6
- увеличенная (с грузом массой до 6,0 т)	9,2
- увеличенная (с грузом массой до 3,0 т)	18,4
Скорость посадки груза, м/мин	не более 0,4
Частота вращения поворотной части, об/мин	от 0,2 до 1,0
Скорость передвижения крана своим ходом, км/ч	до 50
Размер опорного контура вдоль и поперек оси шасси, м
- при выдвинутых балках выносных опор	4,75 х 5,8
- при втянутых балках выносных опор	4,75 х 2,27
Масса крана в транспортном положении, т (с противовесами и гуськом)	31,25
Масса стационарного противовеса, т	2,4
Масса дополнительного съемного противовеса, т	2,4
Колесная формула базового автомобиля	8 х 4
Двигатель базового автомобиля:	дизельный
- модель	КамАЗ-740
- мощность, л. с	240
Габариты крана в транспортном положении, м (длина х ширина х высота)	12 х 2,5 х 3,95
Температура эксплуатации, град. С	от -40 до +40
Рыночная стоимость	3000000 рублей

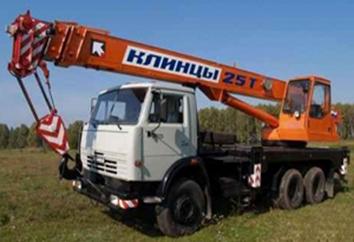

КСК

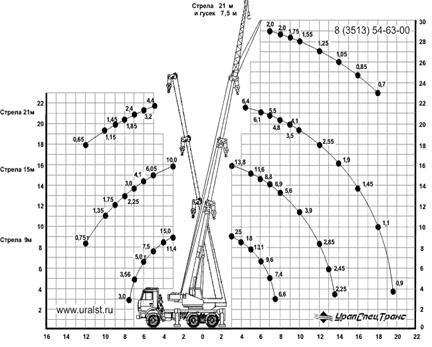

Технические характеристики автомобильного крана Клинцы

Максимальный грузовой момент КСК, т./м	80
Грузоподъемность максимальная КСК, т./вылет, м	25/3.2
Длина стрелы КСК, м	9.0-21.0
Длина гуська КСК, м	7,5
Угол установки гуська КСК, град.	0и30
Рабочая зона КСК, град	360
Максимальная высота подъема крюка КСК, м
с основной стрелой 21 м	21,6
с основной стрелой 21 м и гуськом 7,5 м	29,3
Максимальная глубина опускания крюка КСК от уровня земли, м.
-стрела 9 м, вылет 5,0 м, запасовка 6-кратная	13
Скорость подъема-опускания груза КСК, м/мин.
-номинальная (с грузом массой до 25 т)	5,2
-увеличенная (с грузом до 4,5 т)	11
-максимальная (кратность полиспаста 1)	40
Скорость посадки груза КСК, м/мин	0,2
Частота вращения поворотной части КСК, об./мин	0,2-0,96
Масса груза, при которой допускается телескопирование секций стрелы КСК, т	6
Скорость передвижения крана КСК своим ходом, км./ч	до 50
Масса крана КСК в транспортном положении, т
-кран с основной стрелой	20,2
-кран с основной стрелой и гуськом	20,65
Размер опорного контура КСК вдоль и поперек оси шасси, м
-при выдвинутых балках выносных опор	4,9х5,8
-при втянутых балках выносных опор	4,9х2,27
Колесная формула базового автомобиля КСК	6х4
Двигатель базовой машины КСК: модель, мощность, л. с	дизельный КамАЗ-740.31-240 Euro 3, 240
Габариты крана КСК в транспортном положении, м
Длина – ширина – высота	11,1х2,5х3,64
Температура эксплуатации КСК, град. С	от -40 до +40
Рыночная стоимость	3200000 рублей

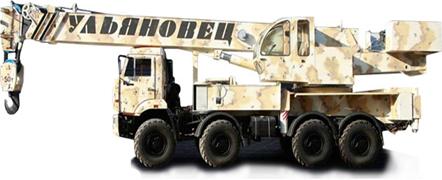

МКТ – 50

МКТ – 50 – принципиально новый кран, при проектировании которого учитывались последние достижения мирового краностроения. Использование высокопрочной шведской стали DOMEX 700, огромный опорный контур 9 х 8 м, мощное опорно-поворотное устройство диаметром 1920 с двумя механизмами поворота, 2 цилиндра подъёма стрелы, надёжная и простая в обслуживании лебёдка с цилиндрическим редуктором РК-450 и множество конструкторских новаций позволили получить одни из лучших грузовысотных и скоростных характеристик в своём классе.

Кран МКТ – 50 монтируется на шасси КАМАЗ – 65201 (8х4). Также данное шасси может быть доработано в вездеходное (8х8) с односкатной ошиновкой задних мостов.

Технические характеристики автомобильного крана Ульяновец

Максимальный грузовой момент, т. м	160
Длина стрелы, м	11-35
Длина гуська, м	8, 14
Конструктивная масса крана, т	40
Скорость передвижения крана своим ходом, м/ч	60
Температура эксплуатации, град. С	от – 40 до + 40
Кратность запасовки	8,6,4,2,1

Грузовысотные характеристики автомобильного крана Ульяновец

	Рабочая зона – 120°	Рабочая зона – 270°
Вылет, м	длина стрелы, м	длина стрелы, м
11,0	15,0	19,0	27,0	35,0	11,0	15,0	19,0	27,0	35,0
3,2	50,0	х	х	х	х	50,0	х	х	х	х
3,5	45,0	40	х	х	х	42,0	35,0	х	х	х
4,0	39,5	35,0	30,0	х	х	35,0	33,5	28,5	х	х
4,5	35,0	33,0	28,0	х	х	32,0	30,0	25,0	х	х
5,0	32,0	31,0	25,5	20,0	х	28,0	26,5	22,5	14,0	х
5,5	28,5	28,0	24,0	18,5	х	24,0	22,0	21,0	13,5	х
6,0	25,0	24,0	23,5	16,5	х	21,5	20,0	18,0	13,0	х
6,5	23,0	22,5	22,0	15,0	х	20,0	18,0	16,5	12,0	х
7,0	22,5	22,0	20,5	14,0	х	18,0	16,5	15,0	11,2	х
7,5	21,5	20,0	18,0	13,0	11,0	16,2	15,2	13,5	10,3	9,5
8,0	19,5	19,0	16,0	11,5	9,5	14,6	13,7	12,2	9,0	8,0
9,0	17,5	17,0	14,5	10,8	8,5	12,0	11,0	10,0	8,0	7,5
10,0	х	14,3	12,5	9,5	7,5	х	8,8	8,3	7,0	7,0
11,0	х	12,8	11,0	8,3	7,0	х	7,2	6,9	6,0	6,7
12,0	х	10,5	9,6	7,5	6,5	х	6,0	5,7	4,6	6,0
14,0	х	х	8,0	6,5	5,8	х	х	3,8	3,3	5,0
16,0	х	х	6,5	5,5	4,5	х	х	2,6	2,5	4,5
18,0	х	х	х	5,0	3,8	х	х	х	1,8	3,7
20,0	х	х	х	4,3	3,1	х	х	х	1,2	2,8
22,0	х	х	х	2,8	2.6	х	х	х	х	2,2
24,0	х	х	х	х	2,3	х	х	х	х	1,8
	8	6	6	4	4	8	6	6	4	4

Рыночная стоимость – 3200000 рублей.
