Современные строительные, дорожно-строительные и специальные машины (стр. 23 )

Кран стреловой автомобильный КС-55729В грузоподъемностью 32 тонны смонтирован на шасси автомобиля МАЗ-630303.

Привод крановой установки осуществляется при помощи двух аксиально-поршневых гидронасосов, которые приводятся во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения до двух крановых операций.

Внедряются инновационные разработки в конструкцию и технологии изготовления автокранов марки «Галичанин» грузоподъемностью 32 тонны. Сборка стрел автокранов серии КС-55729 происходит из металлоконструкций, изготовленных в Германии по самым современным технологиям с применением высокопрочной стали Weldox. Секции новых стрел состоят из двух гнутых «корытообразных» профилей, сваренных при помощи двух стыковых швов, что позволяет значительно повысить прочность стрел и минимизировать их массу. Длина стрелы во втянутом положении 9,6 м обеспечивает крану компактность и маневренность при переездах, а в полностью выдвинутом – 30,2 м позволяет охватить обширную рабочую зону и большую высоту перемещения груза при работе. Дополнительное оснащение стрелы гуськом длиной 9 м позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства. Возможность установки гуська под углом 0 и 30 градусов по отношению к стреле дает дополнительные преимущества. Для расширения сферы применения предусмотрена возможность комплектования крана дополнительным отдельно возимым съемным противовесом массой 2,9 тонны. Это позволяет значительно поднять грузовысотные характеристики на средних и дальних вылетах, вплотную приблизив их к показателям 50-тонных кранов. Съемный противовес монтируется без использования дополнительных грузоподъемных средств и людских ресурсов.

Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор и редуктора механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами, что удовлетворяет современным требованиям, предъявляемым к грузоподъемным машинам. Во многих узлах крана используются импортные комплектующие, которые не требуют замены и ремонта за весь период службы крана. Для обогрева кабины машиниста крана используется импортный автономный дизельный отопитель. Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Технические характеристики автомобильного крана Галичанин КС-55729В

Колесная формула базового автомобиля	6 х 4
Максимальный грузовой момент, т. м	98
Грузоподьемность максимальная, т/вылет, м	32 / 3,0
Длина стрелы, м	9,6 – 30,2
Длина гуська, м	9
Угол установки гуська, град	0, 30
Максимальная высота подьема крюка, м
С основной стрелой 30,2 м и гуськом 9 м	40,0
Макс. глубина опускания крюка стрелой 9,6 м на вылете 6,0 м, n-8, м	7,0
Масса груза, при которой допускается выдвижение секций стрелы, т	4,35
Скорость подъема-опускания груза
Номинальная (с грузом массой до 32,0 т), м/мин	4,6
Увеличенная (с грузом массой до 6,0 т), м/мин	9,2
Увеличенная (с грузом массой до 3,0 т), м/мин	18,4
Скорость посадки груза, м/мин	не более 0,4
Частота вращения поворотной части, об/мин	от 0,2 до 1,0
Скорость передвижения крана своим ходом, км/ч	до 50
Размер опорного контура вдоль и поперек оси шасси
При выдвинутых балках выносных опор, м	4,75 х 5,8
Ппри втянутых балках выносных опор, м	4,75 х 2,27
Параметры масс автокрана
Масса крана в транспортном положении (с гуськом), т	28,3
Масса стационарного противовеса, т	2,4
Масса дополнительного съемного противовеса, т	2,9
Двигатель базового автомобиля
Тип	дизельный
Модель	ЯМЗ-236БЕ
Мощность, л. с	250
Габариты крана в транспортном положении
Длина, мм	12 000
Ширина, мм	2 500
Высота, мм	3 950
Температура эксплуатации, град. С	от -40 до +40
Рыночная стоимость	4000000 рублей

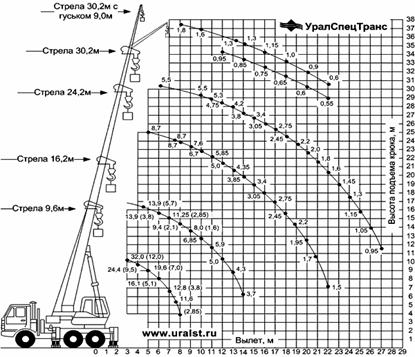

Грузовысотные характеристики автомобильного крана Галичанин КС-55729В

КС-54711Б

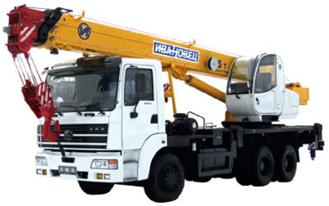

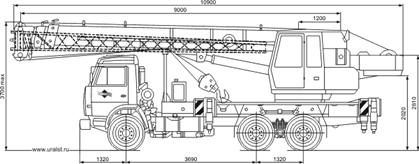

Автомобильный кран Ивановец КС-54711Б грузоподъемностью 25 т предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

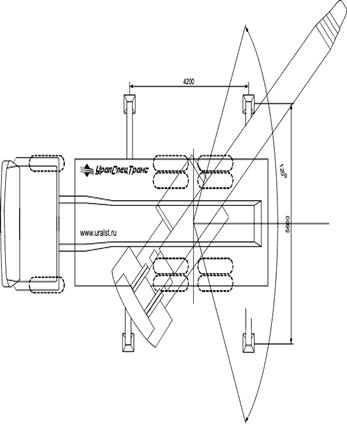

Автокран «Ивановец» КС-54711Б смонтирован на специальном крановом шасси автомобильного типа БАЗ-8031 с колесной формулой 6х4. В конструкции шасси БАЗ-8031 ходовая рама совмещена с опорной рамой крана.

Технические характеристики автомобильного крана

Ивановец КС-54711Б

Базовое шасси автомобильного крана	БАЗ-8031
Колесная формула	6 х 4
Двигатель	Cummins 6ISBE 285
Мощность двигателя, кВт (л. с)
Грузоподъемность автокрана, т	25
Грузовой момент крана Ивановец, тм	80.1
Вылет стрелы автокрана, м	2.00 – 19.70
Высота подъема с основной стрелой, м	21.90
Высота подъема с гуськом, м	28.10
Длина стрелы, м	9.0 – 21.0
Длина гуська, м	7.0
Максимальная скорость подъема / опускания груза, м/мин	35.0
Скорость посадки, м/мин	0.2
Габаритные размеры в транспортном положении
Длина, мм	10 900
Ширина, мм	2 500
Высота, мм	3 930
Полная масса с основной стрелой, кг	21 000
Распределние нагрузки автокрана полной массы на дорогу
Через шины передних колес, кг	5 000
Через шины задних колес, кг	16 000
Рыночная стоимость	4000000 рублей

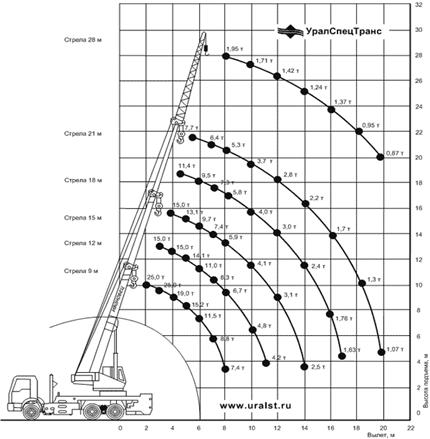

Грузовысотные характеристики автомобильного крана

Ивановец КС-54711Б

Автокран «Ивановец» КС-54711Б обладает хорошими грузовысотными характеристиками. Так, грузовые характеристики крана на всей области вылетов стрелы выше на величину от 5 до 35 %. При этом зона работы крана по вылету стрелы больше в среднем на 9–15 %. Это делает крановую установку более эргономичной и оптимальной. Производительность крановой установки нового крана КС-54711Б по скорости подъема/опускания груза выше на 20 %, по скорости вращения – вдвое, а по скорости посадки груза (плавности) – в среднем на 50 %. Данные характеристики являются определяющими при работе с краном с точки зрения точности производимых операций, значительно влияют на удобство и эффективность его эксплуатации.

Стрела крана – телескопическая трехсекционная, изготовленная из гнутого профиля гексагональной формы.

Кран КС-54711Б оснащен кабиной крановщика повышенной обзорности. Новая кабина может иметь функцию поворота относительно горизонтальной плоскости. Максимальный угол поворота кабины составляет 28 градусов, что обеспечивает комфортную работу при всех возможных вылетах стрелы. Отличная обзорность по вертикали при этом обеспечивается панорамным стеклом и оказывается в пределах от –27 до 87 градусов. Вследствие поворота кабины на максимальный угол 280 градусов обзорность увеличивается до 115 градусов. В кабине применены электрические джойстики управления. Сила сигнала джойстиков зависит от угла наклона, что делает кран более «послушным». В новой кабине автокрана установлены подрессоренное сиденье с настройкой по массе и регулировкой в вертикальном и горизонтальном направлениях, а также система поддержания микроклимата, состоящая из автономного дизельного отопителя, вентилятора, кондиционера и фильтра очистки воздуха. Благодаря этому температура на рабочем месте может регулироваться от 10 до 30 оС.

КС-54711



Автомобильный кран Ивановец КС-54711 грузоподъемностью 25 т, смонтирован на шасси БАЗ-8029 предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Привод механизмов автокрана – гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций.

Стрела автомобильного крана КС 35714К – телескопическая трехсекционная. Выдвижение секций – гидроцилиндром и полиспастами.

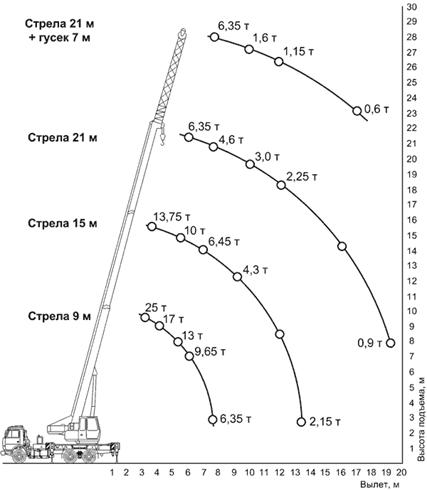

Грузовысотные характеристики автомобильного крана

Ивановец КС-54711

Технические характеристики автомобильного крана

Ивановец КС-54711

Базовое шасси автомобильного крана	БАЗ-8029
Колесная формула	6х4
Двигатель	КАМАЗ-740.31
Мощность двигателя, л. с	240
Грузоподъемность автокрана, т	25
Грузовой момент крана Ивановец, тм	75
Вылет стрелы автокрана, м	2.00 – 19.70
Высота подъема максимальная крана Ивановец КС-54711, м	21.30
Высота подъема при максимальном вылете, м	8.00
Вылет при максимально грузоподъемности, м	3.20
Длина стрелы, м	9 – 21
Количество гидронасосов	1
Количество секций	3
Максимальная глубина опускания, м	15.00*
Масса груза, при которой допускается телескопирование стрелы	в пределах грузовых характеристик
Скорость подъема опускания груза до 4.5 тн (при кратности запасовки 8), м/мин	13.6
Скорость посадки груза (при кратности запасовки 8), м/мин	0.2
Частота вращения поворотной части, об/имн	0,2
Рыночная стоимость	4000000 рублей

·  - при работе с грузом не более 12,5 т при 5-ти кратной запасовке каната со стрелой длиной 9 м на вылете 5,2 м.
Возможна комплектация гуськом.

БАЗ-802

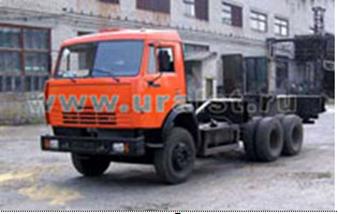

автомобильный завод» в рамках программы сотрудничества с выпустил модель специального кранового шасси БАЗ-8029. Шасси предназначено под монтаж кранов «Ивановец» грузоподъемностью 25 тонн. Первоначально на нем будут размещать стандартные 25-тонные установки. Однако в перспективе БАЗ-8029 планируют использовать в качестве базы для монтажа новых, перспективных 25-тонников с улучшенными функциональными возможностями.

Трехосное спецшасси с колесной формулой 6х4 изготовлено из комплектующих и оборудовано трехместной кабиной, расположенной над двигателем. Следует особо отметить, что в его конструкции ходовая рама совмещена с опорной рамой крана, что позволяет монтировать крановую установку непосредственно на шасси. Такая интеграция позволила снизить исходный вес шасси более чем на 500 кг, что значительно уменьшило нагрузку на оси. Кроме того, общая конструкция шасси стала жестче, благодаря чему условия работы крановщика станут более комфортными.

Технические характеристики БАЗ-8029

Колесная формула	6х4
Двигатель	КАМАЗ-740.31
Мощность двигателя, л. с	240
Полная масса шасси не более, кг	20035
Снаряженная масса, кг	9310
Максимальная масса монтируемого оборудования, кг	10500
Максимальная скорость шасси, км/ч	70
Габаритные размеры шасси, мм
Длинна	8666
Ширина	2520
Высота	2800
Рыночная стоимость	2900000 рублей

КС-59

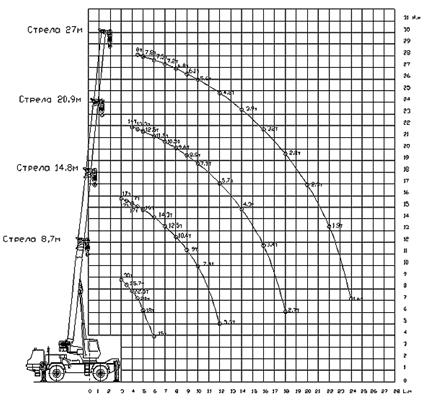

Грузовысотные характеристики автомобильного крана

Ивановец КС 59712
