Современные строительные, дорожно-строительные и специальные машины (стр. 22 )

КС

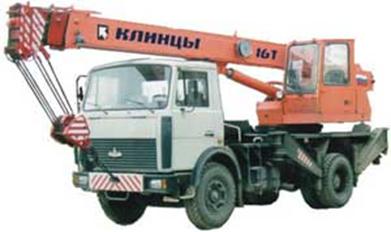

Кран автомобильный КЛИНЦЫ КС грузоподъемностью 16 т смонтирован на 2-осном шасси автомобиля МАЗ-5337 и предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Благодаря малым транспортным габаритам и отличной маневренности автокран КЛИНЦЫ КС в первую очередь предназначен для использования в стесненных условиях современных городов, где он может свободно передвигаться в плотных транспортных потоках.

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения нескольких крановых операций.

Трёхсекционная телескопическая стрела автокрана КЛИНЦЫ КС длиной 8–18 м обеспечивает крану компактность и маневренность при переездах, обширную рабочую зону и большую высоту перемещения груза при работе. Для увеличения зоны обслуживания и размеров подстрелового пространства кран может комплектоваться решетчатым гуськом длиной 7,5 м. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Технические характеристики автомобильного крана КЛИНЦЫ КС

Базовое шасси автомобильного крана КС	МАЗ-40
Колесная формула	6 Х 4
Двигатель	ЯМЗ-236НЕ2
Мощность двигателя, кВт (л. с)	169(230)
Грузоподъемность крана автомобильного КЛИНЦЫ, т	16
Грузовой момент автокрана, тм	51,2
Вылет стрелы автомобильного крана КЛИНЦЫ КС, м	3,2-17
Высота подъема автокрана КЛИНЦЫ КС, м
C основной стрелой	18,4
C гуськом
Длина стрелы, м	8-18
Длина гуська, м
Скорость подъема (опускания) груза, м/мин	10 (зап. 4)
Макс. скорость подъема (опускания) пустого крюка, м/мин	15 (зап. 4)
Скорость посадки, м/мин	0,4
Частота вращения, 1/мин	0,4-2
Скорость передвижения, км/ч	80
Габаритные размеры в транспортном положении крана автомобильного, мм
Длина	10100
Высота	3600
Ширина	2500
Полная масса с основной стрелой автокрана Клинцы КС, т	16,8
Рыночная стоимость	2500000 рублей

Автомобильный кран КЛИНЦЫ КС оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности (задвижная дверь купейного типа, солнцезащитные шторки на лобовом и верхнем стеклах, отопитель, вентилятор, откидной задний люк и т. д.). Также, по желанию заказчика, кабина может комплектоваться аудио системой. Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления. Надежную работу автокрана обеспечивают импортные комплектующие, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасную работу автокрана Клинцы КС обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

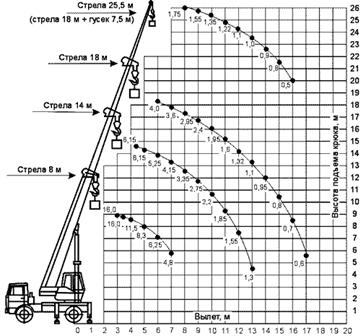

Грузовысотные характеристики автомобильного крана

КЛИНЦЫ КС>

КС 45719-5А

Кран автомобильный КЛИНЦЫ КС 45719-5А не имеет аналогов в отечественном краностроении. Крановая установка грузоподъемностью 20 т смонтирована на двухосном шасси автомобиля МАЗ 5337. Кран автомобильный на шасси а/м МАЗ 5337 предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Благодаря малым транспортным габаритам и отличной маневренности автокран в первую очередь предназначен для использования в стесненных условиях современных городов, где он может свободно передвигаться в плотных транспортных потоках.

Привод крановой установки КЛИНЦЫ КС 45719 5А осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения нескольких крановых операций.

При разработке модельного ряда Клинцы КС-45719 5А учитывались мнения и пожелания потребителей. Кран автомобильный Клинцы оснащен трехсекционной телескопической стрелой длиной 9–21 м, которая во втянутом положении обеспечивает компактность и маневренность при переездах, а в выдвинутом – обширную рабочую зону и большую высоту перемещения груза при работе. Максимальный размер опорного контура (5,25 х 5,8) достигается за счет применения конструкции выносных опор с откидными опорными балками. За счет этого кран получает возможность производить работы с грузами в круговой зоне 360 градусов и, как следствие, минимизируется количество перестановок при работе на объекте.

Возможность телескопирования стрелы с грузом на крюке массой до 6 тонн (что почти в два раза превосходит показатонных кранов) позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Технические характеристики автокрана Клинцы КС 45719-5А

Базовое шасси автомобильного крана Клинцы КС 45719 5а	МАЗ 5337
Колесная формула	4 x 2
Двигатель	ЯМЗ 236НЕ
Мощность двигателя, кВт (л. с)	230
Грузоподъемность автокрана Клинцы, т	20
Грузовой момент автокрана, тм	64
Вылет стрелы автомобильного крана, м	21
Высота подъема автомобильного крана КЛИНЦЫ КС 45719 5А, м
С основной стрелой	21,6
Длина стрелы, м	9-21
Скорость подъема (опускания) груза, м/мин	7
Макс. скорость подъема (опускания) пустого крюка, м/мин	9,1
Скорость посадки, м/мин	0,4
Частота вращения, 1/мин	0,4-1,2
Скорость передвижения, км/ч	80
Габаритные размеры в транспортном положении автокрана КЛИНЦЫ, мм
Длина	11300
Высота	3700
Ширина	2500
Полная масса с основной стрелой, т	18,2
Рыночная стоимость	2900000 рублей

Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления. Надежную работу автокрана обеспечивают импортные комплектующие, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасную работу автокрана Клинцы КС 45719-5А обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

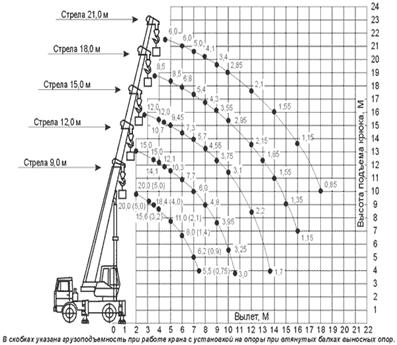

Грузовысотные характеристики автомобильного крана Клинцы КС 45719-5А

КС 45724-5

Кран автомобильный КЛИНЦЫ КС 45724-5 не имеет аналогов в отечественном краностроении. Крановая установка грузоподъемностью 20 т смонтирована на двухосном шасси автомобиля МАЗ 5337. Кран предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Благодаря малым транспортным габаритам и отличной маневренности кран в первую очередь предназначен для использования в стесненных условиях современных городов, где он может свободно передвигаться в плотных транспортных потоках.

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.

Кран автомобильный Клинцы КС-457245 оснащен трехсекционной телескопической стрелой длиной 9–21 м, которая во втянутом положении обеспечивает компактность и маневренность при переездах, а в выдвинутом – обширную рабочую зону и большую высоту перемещения груза при работе.

Возможность телескопирования стрелы с грузом на крюке массой до 6 тонн (что почти в два раза превосходит показатонных кранов) позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях на кране предусмотрен режим работы с грузами с установкой на опоры при втянутых балках выносных опор.

Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления. Надежную работу автокрана обеспечивают импортные комплектующие, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Технические характеристики автомобильного крана КЛИНЦЫ КС 45724-5

Базовое шасси	МАЗ 40
Колесная формула	6 Х 4
Двигатель	ЯМЗ 236НЕ2
Мощность двигателя, кВт (л. с)	169(230)
Грузоподъемность, т	20
Грузовой момент, тм	64
Вылет стрелы, м	3,2-18
с основной стрелой	21,5
Длина стрелы, м	9-21
Скорость подъема (опускания) груза, м/мин	7 (зап. 4)
Макс. скорость подъема (опускания) пустого крюка, м/мин	10,5 (зап. 4)
Скорость посадки, м/мин	0,4
Частота вращения, 1/мин	1,5
Скорость передвижения, км/ч	60
Габаритные размеры в транспортном положении, мм
Длина	11300
Высота	3700
Ширина	2500
Полная масса с основной стрелой, т	18,2
Рыночная стоимость	2900000 рублей

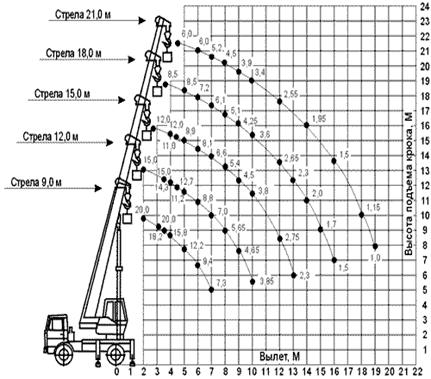

Грузовысотные характеристики автомобильного крана КЛИНЦЫ КС 45724-5

КС 55730

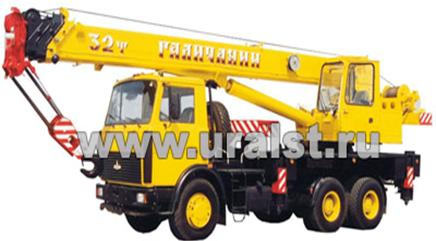

Автокран Челябинец КС 55730 грузоподъемностью 32 тонны, 3-х секционный, высота подъема 22 м (на гуське 29,8 м), предназначен для погрузочно-разгрузочных работ на рассредоточенных объектах.

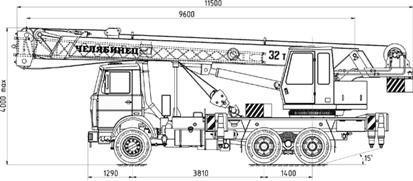

Технические характеристики автокрана Челябинец КС 55730

на шасси МАЗ 630303

	3,20
Вылет стрелы (стрела / гусек), м	2,80 / 10,00 – 20,00 / 25,00
Высота подъема максимальная (стрела / гусек), м	22 / 29,8
Высота подъема при максимальном вылете (стрела / гусек), м	5,50 / 17,00
Грузовой момент, тм	102,4
Грузоподъемность, т	32
Длина гуська, м	8
Длина стрелы, м	9,6-21,6
Количество гидронасосов	2
Количество секций	3
Максимальная глубина опускания, м	17,00 (при работе со стрелой длиной 9,7 м на вылете 5,7м)
Масса груза, при которой допускается телескопирование стрелы, т (длина стрелы 9,6–15,6 / 15,6–21,6)	4 / 2
Скорость подъема-опускания груза до 4,5т (при кратности запасовки 6), м/мин	11
Скорость посадки груза, (при 8-и кратной запасовке) м/мин	0,20
Частота вращения поворотной части, об/мин	0,10-1,50
Характеристики транспортного средства при полной массе
Габаритные размеры в транспортном положении, мм	11500x2500x4000
Двигатель	ЯМЗ-236БЕ-2
Колесная формула	6x4
Максимальная скорость, км/ч	60
Мощность двигателя, кВт(л. с.)
Полная масса автокрана, кг	26660 (с учетом массы гуська)
Полная масса, кг	26660
Рыночная стоимость	4200000 рублей
