Современные строительные, дорожно-строительные и специальные машины (стр. 24 )

Автомобильный кран Ивановец КС 59712 на специальном шасси БАЗ 8027 обладает уникальными грузовысотными характеристиками и не имеет российских аналогов в секторе грузоподъемности 30–40 тонн (особенно при работе на средних вылетах). Максимальная грузоподъемность на вылете 3 м составляет 30 т.

Превосходные показатели устойчивости при работе на дальних вылетах обеспечивает опорный контур автокрана. С полностью выдвинутыми опорами он равен 6,55 х 5,95 м. Благодаря компактным габаритным размерам автокран КС 59712 идеален для эксплуатации в условиях городского строительства.

Полная длина автомобильного крана Ивановец КС 59712 составляет 10,1 м, максимальная высота крана – 3,6 м, транспортный габарит по ширине крана автомобильного Ивановец равен 2,5 м.

Укороченная база (3,87 м), а также радиус поворота (по переднему углу корпуса – всего 11 м) делают автокран очень маневренным.

Полный привод (4х4), независимая гидропневматическая подвеска, блокировка межколесных дифференциалов и дифференциала в раздаточной коробке обеспечивают автокрану высокую проходимость при движении по бездорожью. Это позволяет эксплуатировать автомобильный крана Ивановец КС 59712 в самых труднодоступных районах. Конструктивно допустимая нагрузка на ось составляет 12 тонн, что дает автокрану КС 59712 возможность самостоятельно перевозить дополнительный противовес.

Технические характеристики автомобильного крана ИВАНОВЕЦ КС 59712

Колесная формула автокрана Ивановец КС 59712	4х4
Базовое шасси автомобильного крана	БАЗ-8027
Двигатель специального шасси автокрана	ЯМЗ-236БЕ2
Мощность двигателя, кВт (л. с)	184
Грузоподъемность автокрана, т	30
Грузовой момент крана автомобильного, тм	90
Вылет стрелы автомобильного крана, м	3,0-24
Высота подъема груза автомобильным краном, м
С основной стрелой	8,8-28
Длина стрелы автокрана Ивановец КС-59712, м	8.7-27
Скорость подъема (опускания) груза, м/мин	6.14
Макс. скорость подъема (опускания) пустого крюка, м/мин	12.28
Скорость посадки, м/мин	0.2
Частота вращения, 1/мин	2.1
Скорость передвижения, км/ч	70
Габаритные размеры в транспортном положении автомобильного крана, мм
Длина	10105
Высота	3634
Ширина	2550
Полная масса с основной стрелой автокрана Ивановец КС 59712, т	20
Рыночная стоимость	2900000 рублей

КС-55717Б

Технические характеристики автомобильного крана Ивановец КС-55717Б

Базовое шасси автомобильного крана	БАЗ-7941
Колесная формула	6 х 4
Двигатель	Cummins 6ISBE 285
Мощность двигателя, кВт (л. с)
Грузоподъемность автокрана, т	36
Грузовой момент крана Ивановец, тм	120.75
Вылет стрелы автокрана, м	2.80 – 30.00
Высота подъема с основной стрелой, м	31
Высота подъема с гуськом, м	38
Длина стрелы, м	9.9 – 30.7
Длина гуська, м	7.15
Номинальная скорость подъема / опускания груза, м/мин	3.16 / 37.92
Скорость посадки, м/мин	0.2
Габаритные размеры в транспортном положении
Длина, мм	11 500
Ширина, мм	2 500
Высота, мм	3 980
Полная масса с основной стрелой, кг	24 820
Распределние нагрузки автокрана полной массы на дорогу
Через шины передних колес, кг	6 860
Через шины задних колес, кг	17 960
Рыночная стоимость	3200000 рублей

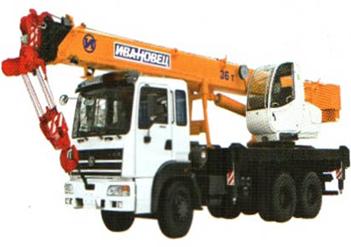

Автомобильный кран Ивановец КС-55717Б грузоподъемностью 36 т смонтирован на шасси БАЗ-7941, предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Шасси БАЗ-7941 идеально подходит для монтажа автокрановой техники, обеспечивает отличную устойчивость крана как при движении, так и при выполнении крановых операций.

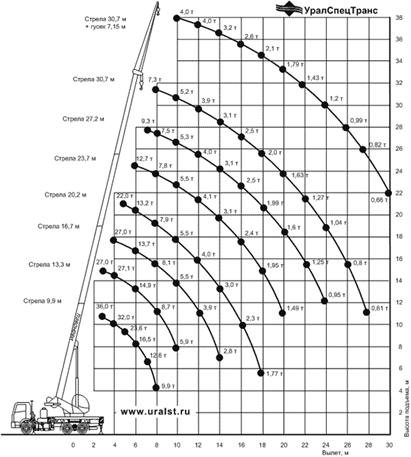

Грузовысотные характеристики автомобильного крана

Ивановец КС-55717Б

Автокран «Ивановец» КС-55717Б обладает отличными грузовысотными характеристиками и на сегодняшний день является единственным выпускаемым в России автокраном грузоподъемностью 36 тонн. Благодаря высокому грузовому моменту (120,75 тН) автокран КС-55717Б приближается по своим характеристикам к кранам грузоподъемностью 40 тонн.

Стрела крана – телескопическая четырехсекционная длиной 9,9–30,7 м (гусек 7,15 м), изготовленная из гнутого профиля гексагональной формы. Прочная и жесткая конструкция из высокопрочной стали Weldox 700 или Domex 700. Секции гнутого поперечного профиля обеспечивают минимальные прогибы стрелы.

Используемое в качестве колесной базы шасси БАЗ-7941 является автомобильным аналогом специального кранового шасси БАЗ-8031, но при этом многофункционально. Оно может быть использовано для монтажа как крановых установок, так и различных строительных надстроек.

Для повышения надежности автокрана в гидросистеме крановой установки применен гидрораспределитель импортного производства. А для обеспечения большего удобства при выполнении операции установки крана на опоры управление этой операцией может осуществляться с обеих сторон крановой установки.

КС 6973А

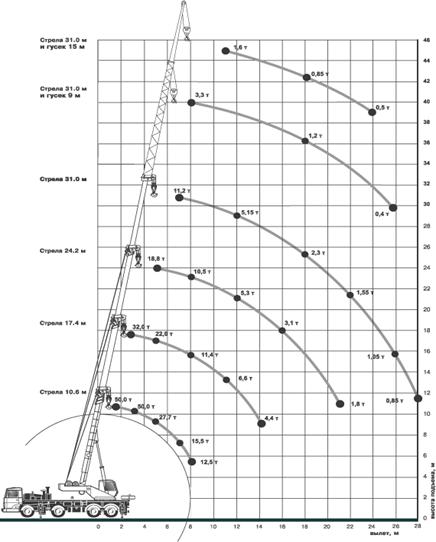

Грузовысотные характеристики автокрана Ивановец КС 6973А

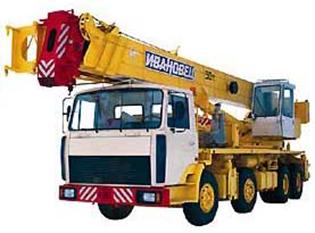

Автомобильный кран Ивановец КС 6973А грузоподъемностью 50 т смонтирован на специальном шасси автомобильного типа МЗКТ 6923. Привод механизмов крана Ивановец – гидравлический от насосов, приводимых в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций.

Стрела крана автомобильного Ивановец КС 6973А – телескопическая четырехсекционная. Первая выдвижная секция телескопируется одним гидроцилиндром, а вторая и третья секции выдвигаются синхронно другим гидроцилиндром и канатным полиспастом.

Для увеличения подстрелового пространства по особому заказу кран может комплектоваться двухсекционным удлинителем стрелы (гуськом) и вспомогательной лебедкой. Микропроцессорный ограничитель грузоподъемности (ОНК-140) крана с цифровой индикацией информации позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях. Телеметрическая память (”Черный ящик”) фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы.

Технические характеристики автокрана Ивановец КС 6973А

Базовое шасси автомобильного крана	МЗКТ 6923
Колесная формула шасси автокрана КС-6973А	8 Х 4
Двигатель шасси крана	ЯМЗ-238Д
Мощность двигателя, кВт (л. с)	243(330)
Грузоподъемность, т	50
Грузовой момент, тм	154
Вылет стрелы крана, м	2,8-28
Высота подъема автомобильного крана Ивановец КС 6973А, м
С основной стрелой	10-30,3
С гуськом	46
Длина стрелы крана Ивановец КС 6973А, м	10,6-31
Длина гуська, м	15
Скорость подъема (опускания) груза, м/мин	0,15-4,2
Макс. скорость подъема (опускания) пустого крюка, м/мин	0,3-8,4
Скорость посадки, м/мин	0,2
Частота вращения, 1/мин	1,5
Скорость передвижения, км/ч	50
Габаритные размеры в транспортном положении крана автомобильного Ивановец, мм
Длина	13500
Высота	3810
Ширина	2500
Полная масса с основной стрелой, т	37,11
Распределение нагрузки на дорогу, т. с.
Через шины передних колес тележки	5,97
Через шины задних колес тележки	24,8
Рыночная стоимость	4000000 рублей

КС-6973Б

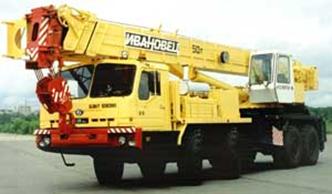

Кран автомобильный КС-6973Б грузоподъемностью 50 т смонтирован на специальном шасси высокой проходимости типа БАЗ-69098, с независимой подвеской широкопрофильных колес.

Привод механизмов автокрана – гидравлический от насосов, приводимых в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций.

Стрела автокрана ИВАНОВЕЦ – телескопическая четырехсекционная. Первая выдвижная секция телескопируется одним гидроцилиндром, а вторая и третья секции выдвигаются синхронно другим гидроцилиндром и канатным полиспастом. По особому заказу кран может комплектоваться выдвижным удлинителем стрелы (гуськом) и вспомогательной лебедкой.

Микропроцессорный ограничитель грузоподъемности (ОНК-140) с цифровой индикацией информации автокрана позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях.

Установленная в ограничителе телеметрическая память (”Черный ящик”) фиксирует рабочие параметры, а также степень нагрузки крана в течение всего срока службы.

Технические характеристики автомобильного крана Ивановец КС-6973Б

Базовое шасси автокрана Ивановец	БАЗ-69098
Колесная формула крана	8 Х 8Х 4
Двигатель	ЯМЗ-7511.10-06
Мощность двигателя, кВт (л. с)	294(400)
Грузоподъемность автокрана, т	50
Грузовой момент крана автомобильного, тм	154
Вылет стрелы автомобильного крана, м	2,8-28
Высота подъема, м
С основной стрелой	10-30,3
С гуськом	46
Длина стрелы, м	10,6-31
Длина гуська, м	15
Скорость подъема (опускания) груза, м/мин	0,16-3,9
Макс. скорость подъема(опускания) пустого крюка, м/мин	0,32-7,8
Скорость посадки, м/мин	0,2
Частота вращения, 1/мин	1,38
Скорость передвижения, км/ч	60
Габаритные размеры автокрана Ивановец в транспортном положении, мм
Длина	13450
Высота	3850
Ширина	2500
Полная масса с основной стрелой, т	41,61
Распределение нагрузки на дорогу, т. с.
Через шины передних колес тележки	9,77
Через шины задних колес тележки	21,75
Рыночная стоимость	4000000 рублей

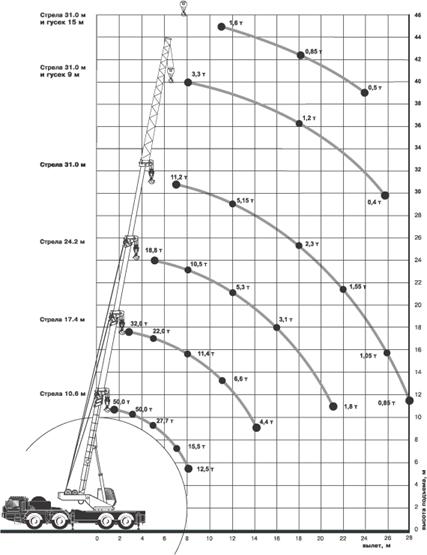

Грузовысотные характеристики автокрана КС-6973Б

КС-8973

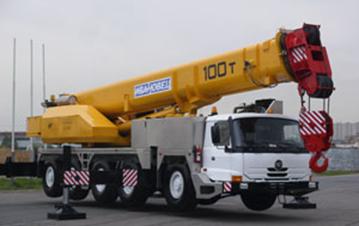

Кран автомобильный КС-8973 грузоподъемностью 100 тонн смонтирован на специальном пятиосном шасси, позволяющем передвигаться по всем видам дорог. Полная масса крана в транспортном положении 60 тонн (по 12 тонн на ось), включая закрепленный на стреле гусек, крюковую подвеску для грузов до 60 тонн и противовес 4,8 т.

·  При передвижении автомобильного крана Ивановец по шоссе приводными являются вторая, четвертая и пятая оси (привод первой ой оси отключен), управляемыми – первая и вторая. В сложных дорожных условиях включается привод первой оси и возможна блокировка межосевого дифференциала.

·  При маневрировании автокрана в стесненных условиях включается управление поворотом колес 4 и 5 осей, что позволяет крану двигаться “крабом”, а также с меньшим радиусом поворота.

·  Кран Ивановец может работать без дополнительного противовеса, а также на неполном опорном контуре (опоры выдвинуты наполовину).

·  Дополнительный противовес 15,2 т (два блока по 7,6 т) и крюковая подвеска для грузов до 100 т перевозятся отдельно другими транспортными средствами.

·  Монтаж дополнительного противовеса крана автомобильного производится самим краном, установленным на опоры на рабочей площадке, без использования других грузоподъемных средств.

·  Двухсекционный гусек автокрана имеет длину 10 или 16 метров и может быть установлен в трех фиксированных положениях – под углом 0, 15 и 30 градусов к оси стрелы.

·  Для работы с гуськом кран Ивановец оснащен вспомогательной лебедкой и крюковой подвеской для грузов до 100 т. При работе с гуськом демонтаж основной крюковой подвески не требуется.

·  Для лучшей проходимости на автокране могут быть установлены широкопрофильные шины 18.00 R2

Технические характеристики  автомобильного крана ивановец кс-8973

Рама автокрана Ивановец специальная из высокопрочной шведской стали WELDOX 700E коробчатого сечения.

Опоры крана – четыре двухсекционные телескопические балки из высокопрочной шведской стали WELDOX 960E с гидравлическим приводом выдвижения (втягивания) в сборе с опорными гидроцилиндрами и подпятниками (опорными плитами).

Управление и контроль за вывешиванием крана на опоры возможен с обеих сторон по ходу крана. Имеется прибор для контроля угла наклона крана.

Двигатель крана автомобильного дизельный, с воспламенением от сжатия, V-образным расположением цилиндров с углом развала 90°, с водяным охлаждением.

Номинальная мощность при частоте вращения 2100 об/мин 345,5 кВт (470 л. с).

Топливный бак 375 л. Электронно-механическое управление подачей топлива.

Коробка передач автомобильного крана автоматическая, ZF “Ecomat 6HP900” с электронным управлением. Шесть передач.

Раздаточная коробка автокрана фирмы “Kessler” двухступенчатая, с несимметричным блокируемым дифференциалом.

Мосты крана 5 мостов фирмы “Kessler”; мосты 1, 2, 4 и 5 ведущие, управляемые. Подвеска крана Ивановец КС-8973 гидропневматическая, балансирной гидравлической связью между колесами тележки.

Шины автокрана бескамерные, радиальные 16.00 R25XGC фирмы “Michelin”.

Рулевое управление крана КС-8973 гидравлическое, с двухконтурной системой, с усилительными механизмами, двумя основными и одним дублирующим (аварийным) насосами. Управление шасси осуществляется поворотом колес первой, второй, четвертой и пятой осей. При маневрировании шасси (крана) может включаться режим управления движения типа “Краб” (с кинематическим рассогласованием поворота “первой и второй осей” и “четвертой и пятой осей”) при поднятии колес третьей оси.

Тормоза автомобильного крана КС-8973. Рабочая тормозная система пневматическая, двухконтурная, раздельно на тормозные системы колес. Запасная и вспомогательная тормозные системы горный тормоз и гидравлический ретардер.

Электрооборудование однопроводное от генератора типа 6582. Напряжение 24 В. Аккумуляторы 6СТ-190ТР 12 В/190 А. ч.

Кабина водителя автокрана двухместная цельнометаллическая, сиденье водителя подрессоренное, имеет механизмы регулировок продольного, вертикального положений и угла наклона спинки. Система отопления и вентиляции от системы охлаждения двигателя.

Поворотная часть крана

Рама крана автомобильного Ивановец КС-8973 сварная металлоконструкция из высокопрочной шведской стали WELDOX 700E.

Двигатель крана фирмы “DEUTZ” BF6M2012C, дизельный, жидкостного охлаждения с газотурбинным наддувом. Мощность 138 кВт (188 л. с) при частоте вращения 2100 об/мин. Установлен на поворотной платформе.

Кабина крановщика. Комфортабельная кабина имеет современный дизайн и круговой обзор рабочей площадки. Эргономически расположенная аппаратура для управления и контроля. Комбинация приборов с компьютерным дисплеем указателя грузового момента дает крановщику исчерпывающую информацию о кране и работе его агрегатов и систем. Отопление и вентиляция кабины. Удобное и регулируемое кресло с пневмоподрессориванием. Встроенное в подлокотниках устройство для управления краном с помощью сервопривода.

Система управления автокрана Бесступенчатое регулирование всех движений крана.

Механизм подъема крана с аксиально-поршневым регулируемым гидромотором с планетарной передачей и автоматическим тормозом. Длина грузового каната 200 м. Для подъема грузов используются крюковые подвески грузоподъемностью 100 т или 60 т.

Механизм изменения вылета крана гидроцилиндр с предохранительным обратным клапаном. Ход поршня 3,7 м.

Механизм поворота крана с аксиально-поршневым гидромотором, с планетарной передачей, стояночным тормозом.

Базовое шасси автокрана Ивановец КС-8973	спецшасси БАЗ
Колесная формула	10 Х 8
Двигатель шасси автокрана	ЯМЗ-8424.10-08
Мощность двигателя, кВт (л. с)	345,5(470)
Грузоподъемность крана автомобильного, т	100
Грузовой момент, тм	300
Вылет стрелы, м	2,8-36
Высота подъема автокрана, м
C основной стрелой	41,4
C гуськом	56,4
Длина стрелы, м	13-41,4
Длина гуська, м	10-16
Скорость подъема (опускания) груза, м/мин	5,2-13
Макс. скорость подъема (опускания) пустого крюка, м/мин	40
Скорость посадки, м/мин	0,2
Частота вращения, 1/мин	0-2,4
Скорость передвижения, км/ч	70
Габаритные размеры автомобильного крана в транспортном положении, мм
Длина	15040
Высота	3910
Ширина	2990
Полная масса с основной стрелой, т	60
Распределение нагрузки на дорогу, т. с.
Через шины передних колес тележки	12
через шины задних колес тележки	12
Рыночная стоимость	4200000 рублей
