Современные строительные, дорожно-строительные и специальные машины (стр. 19 )

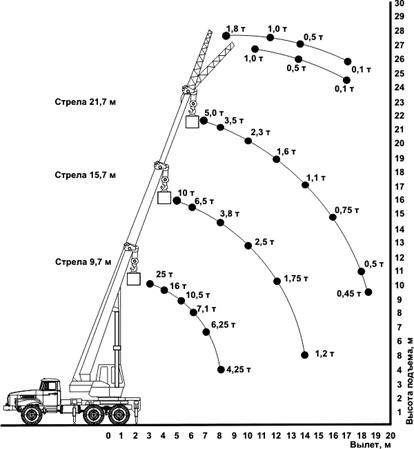

Технические характеристики автомобильного крана

Ульяновец, на шасси а/м Урал 0

Базовое шасси МКТ-25.5	Урал 0
Колесная формула	6X6
Двигатель	ЯМЗ 236НЕ2
Мощность двигателя, кВт (л. с.)	169(230)
Грузоподъемность автокрана Ульяновец МКТ-25.5, т	25
Грузовой момент МКТ-25.5, тм	75
Вылет стрелы автомобильного крана, м	2,3-19
Высота подъема крюка, м
С основной стрелой	10,5-21,8
С гуськом	27,4
Длина стрелы, м	9,7-21,7
Длина гуська, м	6
Скорость подъема (опускания) номинального груза основной стрелы, м/мин	6,5
Скорость подъема (опускания) номинального груза стрелы с гуськом, м/мин	26
Скорость изменения вылета крюка, м/мин не более
При подъеме (опускании) стрелы	9,0
При движение (втягивании) секции	8,0
Частота вращенияповоротной части, мин	0,3...1,75
Скорость передвижения автокрана Уляновец МКТ-25.5, км/ч	60
Габаритные размеры в транспортном положении автомобильного крана Уляновец МКТ-25.5, мм
Длина	12000
Высота	3650
Ширина	2500
Полная масса с основной стрелой МКТ-25.5, т	22,1
Распределение нагрузки на дорогу, т:
Через шины передних колес	5,3
Через шины колес тележки	16,82
Рыночная стоимость	2900000 рублей

КС-5576А

Телескопическая стрела автомобильного крана КАМЫШИН (ГАЗАКС) КС-5576А с двумя синхронно выдвигающимися секциями и максимальной длиной в выдвинутом состоянии – 23 метра. За дополнительную плату стрела оснащается удлинителем длиной 7,15 метра. Стрела имеет устройство для отключения подъема крюковой подвески в верхнем положении.

Лебедка автокрана представляет собой встроенный в барабан 2-х ступенчатый редуктор планетарного типа с нормально-замкнутым дисковым тормозом, с приводом от аксиально-поршневого гидромотора модели 310.3.112-03 и тяговым усилием – 3200 кг. Лебедка оснащена прижимным роликом для укладки каната на барабане и устройством отключения опускания крюковой подвески в крайнем нижнем ее положении.

Кабина крана металлическая, каркасного типа, оснащена пультом управления, рукоятками (джойстиками) сервоуправления крановыми операциями, регулируемым креслом, отопителем, вентилятором, солнцезащитным козырьком, дворником, открывающимся верхним люком, местами для размещения документации, аптечки и огнетушителя, фарой для освещения рабочей площадки и грузозахватного органа в его крайних положениях в темное время суток, лестницей, табличками, безосколочными стеклами, звуковым сигналом, плафоном освещения кабины, проблесковым маяком.

Трансмиссия механическая, состоящая из сухого однодискового сцепления ЯМЗ 182 с диафрагменной пружиной вытяжного типа, механической трехходовой, пятиступенчатой коробки передач типа ЯМЗ 236У с синхронизаторами на II-V передачах и механической двухступенчатой с блокируемым межосевым дифференциалом раздаточной коробки типа УралАЗ с передаточными числами 1,3, 1,21 и 2,15.

Рулевое управление левого расположения с гидроусилителем двухстороннего действия с передаточным числом 18,2. Рулевой механизм с механическим распределителем, встроенным в рулевой механизм, рабочая пара «двухзаходный червяк и боковой зубчатый сектор», передаточное число 21,5 или МАЗ 64229, рабочая пара «винт – шариковая гайка».

Тормозная система шасси автокрана двухконтурная, рабочий тормоз барабанного типа со смешанным (пневмогидравлическим) приводом, с пневмоусилителями, регулятором тормозных сил, колесные тормозные механизмы – барабанного типа с АБС. Запасная тормозная система – один из контуров тормозной системы.

Технические характеристики автомобильного крана КАМЫШИН

(ГАЗАКС) КС-5576А, на шасси автомобиля Урал 4320

Базовое шасси крана автомобильного КС-5576А	Урал 0И
Колесная формула	6 х 6
Двигатель	ЯМЗ 236НЕ2
Мощность двигателя, кВт (л. с.)	169, (230)
Грузоподъемность автокрана, т	32
Грузовой момент автомобильного крана, тм	96
Вылет стрелы автокрана Камышин, м	3-20
Высота подъема автокрана Камышин КС-5576А, м
С основной стрелой	23
С гуськом	30,15
Длина стрелы, м	9,5
Длина гуська, м	7-15
Скорость подъема (опускания) груза, м/мин	7,0
Макс. скорость подъема (опускания) пустого крюка, м/мин	8,5
Скорость посадки, м/мин
Частота вращения, 1/мин	0,2-2,0
Скорость передвижения, км/ч	50
Габаритные размеры в транспортном положении, мм
Длина	11 150
Высота	3 660
Ширина	2 500
Полная масса с основной стрелой, т	24
Рыночная стоимость	2900000 рублей

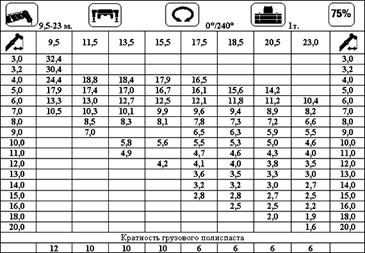

Грузовысотные характеристики автомобильного крана КАМЫШИН КС 5576А

КС-65711

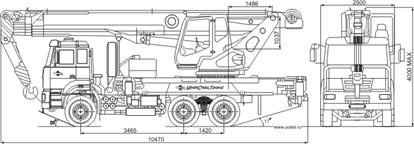

Автомобильный кран с телескопической стрелой КС-65711 смонтирован на трехосном шасси автомобиля Урал – 63685. Кран – легкий, маневренный, производительный с отличными грузовысотными характеристиками. Автокран КС-065711 не уступает аналогам и превосходит их показатели. Устойчивость крана обеспечивается большими габаритами опорного контура. Телескопические опоры позволяют получить ширину опорного контура до 7 м. Возможно работа при неполном опорном контуре. Нижняя рама представляет собой уникальную запатентованную конструкцию, состоящую из двух продольных балок гнутой формы стали S700. Такая конструкция обеспечивает работу крана в зоне 360 град., что позволяет минимизировать количество перестановок при работе.

Кран оборудован гидронасосом, лебедкой, механизмом поворота и гидроцилиндрами, доказавшими свою надежность и простоту управления на серийных кранах КС-55730 и КС-45721. Применение гидрораспределителей производства фирмы REXROTH повышает качество и функциональность гидравлики крана в любых климатических условиях. Гидроцилиндры позволяют телескопировать секции с грузом на крюке массой до 6 т, появляется возможность устанавливать грузы в труднодоступных местах.

Для повышения надежности работы гидросистемы установлен напорный фильтр, очищающий жидкость и защищающий агрегаты загрязнения.

Конструкция профильной стрелы, применяемые материалы и комплекс оригинальных технических решений позволили получить кран низкой массы (26 т), способный передвигаться по дорогам общего назначения без ограничений.

Возможность выполнения работ при малых углах наклона стрелы к горизонту позволяет конструкция секций стрелы, выполненная из из двух гнутых профилей стали высокой прочности. Для увеличения высоты подъема крюка и размера подстрелового пространства стрела комплектуется легким гуськом длиной 8 м.

"Челябинец" оснащен комфортабильной кабиной с большой площадью остекления и увеличенной обзорностью. Кабина тепло-, шумо - и гидроизолирована, оборудованна автономной отопительной системой. Для постоянной работы на больших высотах подъема груза кран может оснащаться кабиной с изменяемым углом наклона.

Безопасность работ с грузом обеспечивается микропроцессорным ограничителем грузоподъемности, котрый защищает от перегрузки и опрокидывания, повреждений при работе в стесненных условиях, опасного напряжения в зоне ЛЭП.

Анотомическое сиденье крановщика имеет механическое подрессоривание с гидравлической амортизацией и пневмоопрой для спинки. Комплектуется подголовником и подлокотником со встроенными джойстиками управления краном. Такая компановка обеспечивает плавность, легкость и точность управления.

Телеметрическая память "черный ящик" фиксирует рабочие параметры и степень нагрузки крана в течение всего срока эксплуатации.

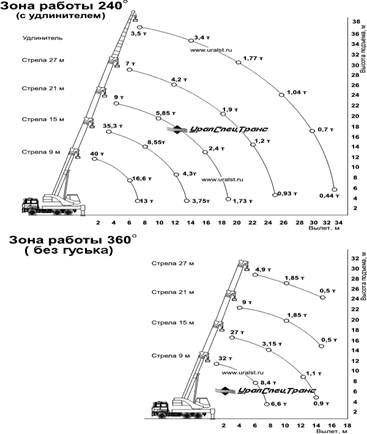

Технические характеристики автомобильного крана Челябинец

Грузовой момент, т	150
Грузоподъемность максимальная, т	40
Глубина опускания максимальная, м	17
Вылет основной стрелы, м	2,5...25
Вылет стрелы с удлинителем, м	7,5...33
Размер опорного контура (ДхШ), мм	5 835 х 7 000
Колесная формула	6х4
Полная масса автомобиля с основной стрелой/с основной стрелой и удлинителем, кг	26 000/26 650
Скорость посадки (при восьмикратной запасовке), м/мин	0,2
Скорость подъема (опускания) груза, м/мин	5,45...11
Топливный бак, л	500
Длина стрелы, м	9...27
Длина удлинителя, м	8
Частота вращения, мин-1	0,15...1
Гарабитные размеры в транспортном положении, мм
Высота	3 990
Длина	10 470
Ширина	2 500
Распределение массы от снаряженного автомобиля без удлинителя/ с удлинителем, кг
- на заднюю тележку	18 000/
- на переднюю ось	8 000/ 8 000
Кабина
Исплнение	Без спального места
Тип	Над вдигателем, двухместная
Коробка передач
Модель	ЯМЗ-239
Передаточное отношение главной передачи	4,8
Тип	Механическая 9-ступенчатая
Максимальная высота подъема
- на основной стреле, м	28
- на стреле с удлинителем, м	36,3
Ходовая
Колеса	Дисковые 8,5-20; 9.00х22,5
Максимальная скорость, км/ч	60
Шины	11.00 R20 150/146K модель "КАМА-310"
Шины	315/80 R22,5 154/150M
Двигатель
Номинальная мощность, кВт (л. с.)
Модель	ЯМЗ
Тип	Дизельный с турбонаддувом
Рыночная стоимость	3100000 рублей
