Эксплуатация и техническое обслуживание (стр. 15 )

Ширина колеи пер. кол. зад, кол

	420/65R20	540/65R28
1	мм (дюймов)	1,6)	-
2	мм (дюймов)	1,3)	-
3	мм (дюймов)	1,5)	-
4	мм (дюймов)	1,6)	1,9)
5	мм (дюймов)	1,5,)	1,2)
6	мм (дюймов)	1,2)	1,9)
7	мм (дюймов)	1,4)	1,9)
8	мм (дюймов)	1,3)	1,7)

ПРЕДУПРЕЖДЕНИЕ:

ПРОЦЕСС ЗАМЕНЫ ШИН ПРЕДСТАВЛЯЕТ ОПРЕДЕЛЕННУЮ ОПАСНОСТЬ, И ДОЛЖЕН ВЫПОЛНЯТЬСЯ ТОЛЬКО ОБУЧЕННЫМ ПЕРСОНАЛОМ С ИСПОЛЬЗОВАНИЕМ НЕОБХОДИМЫХ ИНСТРУМЕНТОВ И ПРАВИЛЬНЫХ ПРИЕМОВ РАБОТЫ. ОБЯЗАТЕЛЬНО ПРОЧТИТЕ ВСЕ ПРЕДУПРЕЖДЕНИЯ, ПРИВЕДЕННЫЕ В ДОКУМЕНТАЦИИ НА ШИНЫ ИЛИ НА ИХ БОКОВИНАХ, И УБЕДИТЕСЬ, ЧТО ВЫ ПОНЯЛИ ИХ.

НАРУШЕНИЕ ПРАВИЛ РАБОТЫ МОЖЕТ ПРИВЕСТИ К НЕПРАВИЛЬНОЙ ПОСАДКЕ ШИНЫ НА ДИСК/ОБОД, В РЕЗУЛЬТАТЕ ЧЕГО ШИНА МОЖЕТ СОРВАТЬСЯ С ДИСКА ИЛИ РАЗОРВАТЬСЯ С БОЛЬШОЙ СИЛОЙ, ПРИЧИНИВ ТЯЖЕЛЫЕ ТРАВМЫ ИЛИ ДАЖЕ УБИВ ЛЮДЕЙ. МОНТАЖ И ЭКСПЛУАТАЦИЯ ШИН И ДИСКОВ, ИМЕЮЩИХ ПОВРЕЖДЕНИЯ, ЗАПРЕЩАЕТСЯ.

ПРЕДУПРЕЖДЕНИЕ: НЕУРАВНОВЕШЕННЫЙ ТРАКТОР МОЖЕТ ПЕРЕВЕРНУТЬСЯ, ЧТО МОЖЕТ СТАТЬ ПРИЧИНОЙ ТРАВМ ИЛИ ГИБЕЛИ ЛЮДЕЙ. НЕОБХОДИМО УСТАНАВЛИВАТЬ ПЕРЕДНИЕ ПРОТИВОВЕСЫ НА РАМУ, КОЛЕСНЫВЕ ПРОТИВОВЕСЫ И КОЛЕСНЫЙ БАЛЛАСТ В СООТВЕТСТВИИ С РЕКОМЕНДАЦИЯМИ ИЗГОТОВИТЕЛЯ. НЕ УСТАНАВЛИВАЙТЕ ДОПОЛНИТЕЛЬНЫЕ ПРОТИВОВЕСЫ, ЧТОБЫ КОМПЕНСИРОВАТЬ ПЕРЕГРУЗКУ ТРАКТОРА; ВМЕСТО ЭТОГО РЕКОМЕНДУЕТСЯ УМЕНЬШИТЬ НАГРУЗКУ. ВО ВРЕМЯ РАБОТЫ НА ТРАКТОРЕ НЕ ВЫСОВЫВАЙТЕСЬ ИЗ КАБИНЫ.

Для модели Agroplus 87 без переднего привода

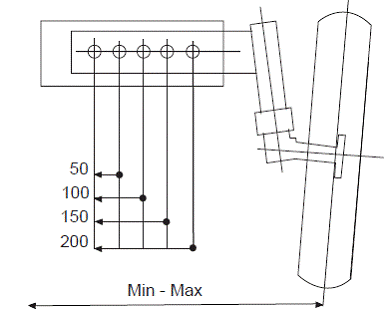

Регулирование колеи передних колес (трактор без переднего привода)

Шины для тракторов без переднего привода

Передние колеса, мм (дюймов)	Задние колеса
7,50-18 (мин./макс. ширина колеи 1,6) / 1,5))	480/70 R30
7,50-18 (мин./макс. ширина колеи 1,6) / 1,5))	16,9 R30
7,50-20 (мин./макс. ширина колеи 1/ 1,8))	13,6 R36
7,50-18 (мин./макс. ширина колеи 1,6) / 1,5))	420/70 R28
7,50-18 (мин./макс. ширина колеи 1,6) / 1,5))	12,4 R36
7,50-18 (мин./макс. ширина колеи 1,6) / 1,5))	420/70 R30
7,50-18 (мин./макс. ширина колеи 1,6) / 1,5))	14,9 R30

* Только для тракторов с гидравлическим реверсом

ПРЕДУПРЕЖДЕНИЕ:

НЕ СТОЙТЕ НА ВОЗМОЖНОЙ ТРАКЕТОРИИ В ЗОНЕ, ЗАТЕМНЕННОЙ НА РИСУНКЕ. ОБЯЗАТЕЛЬНО ИСПОЛЬЗУЙТЕ ЗАЩИТНУЮ КЛЕТКУ ИЛИ ИНЫЕ УДЕРЖИВАЮЩИЕ УСТРОЙСТВА, СООТВЕТСТВУЮЩИЕ ПРАВИЛАМ УПРАВЛЕНИЯ ОХРАНЫ ТРУДА И ЗДОРОВЬЯ (США).

ПРИМЕЧАНИЕ: В НЕКОТОРЫХ СЛУЧАЯХ ВОЗМОЖНО ОТКЛОНЕНИЕ ТРАЕКТОРИИ ОТ ПРЕДПОЛАГАЕМОЙ.

ПРЕДУПРЕЖДЕНИЕ:

ЗАПРЕЩАЕТСЯ ПРЕВЫШАТЬ ДАВЛЕНИЕ В 35 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ ПРИ ПОСАДКЕ ШИНЫ НА ОБОД.

ВО ВРЕМЯ НАКАЧКИ ЗАПРЕЩАЕТСЯ СТОЯТЬ РЯДОМ С КОЛЕСОМ, НАКЛОНЯТЬСЯ НАД НИМ И ОПИРАТЬСЯ НА НЕГО.

ПРОВЕРЬТЕ ОБЕ БОКОВИНЫ ШИНЫ И УБЕДИТЕСЬ В РАВНОМЕРНОСТИ ПОСАДКИ БОРТОВЫХ КОЛЕЦ. ЕСЛИ ШИНА БОРТИРУЕТСЯ НА СТАНКЕ, НЕ ИМЕЮЩЕМ ПРИЖИМНОГО УСТРОЙСТВА ДЛЯ ФИКСАЦИИ КОЛЕСА, НАКАЧИВАТЬ ШИНУ НЕОБХОДИМО В ЗАЩИТНОЙ КЛЕТКЕ ИЛИ ИНОМ УДЕРЖИВАЮЩЕМ УСТРЙОСТВЕ. ЕСЛИ ПРИ ДОСТИЖЕНИИ ДАВЛЕНИЯ 35 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ НЕ ПРОИСХОДИТ ПРАВИЛЬНОЙ ПОСАДКИ ОБОИХ БОРТОВЫХ КОЛЕС ШИНЫ, ПОЛНОСТЬЮ ВЫПУСТИТЕ ИЗ НЕЕ ВОЗДУХ, ПОВЕРНИТЕ ШИНУ (И КАМЕРУ ПРИ ЕЕ НАЛИЧИИ) ОТНОСИТЕЛЬНО ОБОДА И ВНОВЬ НАКАЧАЙТЕ ЕЕ. ПОПЫТКИ ПОСАДИТЬ ШИНУ НА ОБОД ПУТЕМ УВЕЛИЧЕНИЯ ДАВЛЕНИЯ СВЫШЕ 35 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ ОПАСНЫ, ПОСКОЛЬКУ МОГУТ ПРИВЕСТИ К РАЗРЫВУ БОКОВИНЫ ШИНЫ (ИЛИ ДАЖЕ ПОЛОМКЕ ОБОДА) С БОЛЬШОЙ СИЛОЙ, ЧТО МОЖЕТ СТАТЬ ПРИЧИНОЙ ТЯЖЕЛЫХ ТРАВМ ИЛИ ГИБЕЛИ ЛЮДЕЙ. ПОСЛЕ ПОЛНОЙ ПОСАДКИ ШИНЫ НА ОБОД МОЖНО УВЕЛИЧИВАТЬ ДАВЛЕНИЕ СВЕРХ 35 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ ДО РАБОЧЕГО ДАВЛЕНИЯ, НО НЕ БОЛЕЕ МАКСИМАЛЬНОГОЙ ВЕЛИЧИНЫ, УКАЗАННОЙ НА БОКОВИНЕ ШИНЫ.

Допустимые сочетания шин для тракторов с полным приводом

Исполнение для Северной Америки

Идентификатор	Передние	67 л. с.	77 л. с.	87 л. с.
Задние
A	11.2 R 20”	•
	14.9 R28”
B	12.4 R20”	•	•	•
	14.9 R30”
C	11.2 R 24”		•
	16.9 R30”
D	320/70 R 24”	•	•	•
	480/70 R 30”
E	13.6-16.1”	•	•
	16.9-24”
F	10.5-20”	•	•	•
	16.9-24”
G	10.5/80-18”	•	•	•
	14.9-24”

ПРЕДУПРЕЖДЕНИЕ: ПОВТОРНАЯ НАКАЧКА ЛЮБЫХ ТИПОВ ШИН, УСТАНОВЛЕННЫХ НА ЛЮБЫХ ОБОДАХ, ПОСЛЕ ДВИЖЕНИЯ НА СПУЩЕННОМ КОЛЕСЕ ИЛИ С НЕДОСТАТОЧНЫМ ДАВЛЕНИЕМ (МЕНЕЕ 80% ОТ РЕКОМЕНДУЕМОГО) МОЖЕТ СТАТЬ ПРИЧИНОЯ ТЯЖЕЛОЙ ТРАВМЫ ИЛИ ГИБЕЛИ ЛЮДЕЙ. В ЭТОМ СЛУЧАЕ ШИНА МОЖЕТ ИМЕТЬ ВНУТРЕННИЕ ПОВРЕЖДЕНИЯ И ВЗОРВАТЬСЯ В МОМЕНТ НАКАЧИВАНИЯ. ВОЗМОЖЕН ТАКЖЕ ИЗНОС, ПОВРЕЖДЕНИЕ ИЛИ СМЕЩЕНИЕ ЧАСТЕЙ ОБОДА, КОТОРЫЕ МОГУТ БЫТЬ СОРВАНЫ СО СВОЕГО МЕСТА. ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ РЕМОНТ, СВАРКУ ИЛИ ПАЙКУ ДИСКА И ОБОДА С УСТАНОВЛЕННОЙ ШИНОЙ. НАГРЕВ ДИСКА/ОБОДА В СБОРЕ С ШИНОЙ МОЖЕТ ПРИВЕСТИ К ВЗРЫВУ ПОСЛЕДНЕЙ, ЧТО МОЖЕТ СТАТЬ ПРИЧИНОЯ ТЯЖЕЛОЙ ТРАВМЫ ИЛИ ГИБЕЛИ ЛЮДЕЙ. ИСПОЛЬЗОВАНИЕ В ПРОЦЕССЕ РЕМОНТА ГОРЮЧИХ МАТЕРИАЛОВ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ. ИСПОЛЬЗОВАНИЕ ДЛЯ СМАЗКИ БОКОВИН БЕСКАМЕРНЫХ ШИН ЖИДКОСТЕЙ ДЛЯ ЗАПУСКА ДВИГАТЕЛЕЙ, ЭФИРА, БЕНЗИНА И ИНЫХ ГОРЮЧИХ МАТЕРИАЛОВ МОЖЕТ ПРИВЕСТИ К РАЗРЫВУ ШИНЫ ИЛИ СРЫВУ ЕЕ С ОБОДА, ЧТО МОЖЕТ СТАТЬ ПРИЧИНОЯ ТЯЖЕЛОЙ ТРАВМЫ ИЛИ ГИБЕЛИ ЛЮДЕЙ. ЗАПРЕЩАЕТСЯ УДАРЯТЬ И ПОДДЕВАТЬ МОНТИРОВКОЙ ШИНУ, НАХОДЯЩУЮСЯ ПОД ДАВЛЕНИЕМ. ЗАПРЕЩАЕТСЯ ПОСАДКА ЛЮБЫХ ДЕТАЛЕЙ, ЕСЛИ ШИНА НАХОДТИСЯ ПОД ДАВЛЕНИЕМ. ЭТО МОЖЕТ СТАТЬ ПРИЧИНОЯ ТЯЖЕЛОЙ ТРАВМЫ ИЛИ ГИБЕЛИ ЛЮДЕЙ.

Версия для Северной Америки AB

Ширина колеи пер. кол. зад. кол. Ширина колеи пер. кол. зад. кол.
