Эксплуатация и техническое обслуживание (стр. 23 )

Рулевое управление

Гидростатическое, с регулированием рулевой колонки по углу наклона и вылету	x
Производительность насоса, л/мин (галл./мин)	35/41,3 (/9.210.9)
Угол поворота управляемых колес без переднего привода, ° с передним приводом, °	70 55

Наименование	67
Задний гидравлический подъемник Гидравлический подъемник, «чувствительный к нагрузке»	x
максимальная грузоподъемность без цилиндров подачи, кг/(фунтов)	1600/(3524)
Задний подъемник с электронным управлением
Максимальная грузоподъемность с цилиндрами подачи, кг/(фунтов)	2
Правая подъемная гидравлическая тяга и верхняя тяга	o
Тяги с автоматическими соединителями	o
Максимальная подача насоса на максимальной мощности, л/мин (галлонов в минуту)	54 (120) л/мин.

Гидравлическая система

В гидравлической системе имеется 2 масляных насоса:

- Насос с циклической подачей 14 см3, производительностью 35 л/мин (9,24 американских галлона в минуту) (опция для тракторов с гидравлическим реверсом – насос с циклической подачей 16 см3, производительностью 41,3 л/мин (10,9 американских галлона в минуту)). Подает масло в рулевую систему, блок привода POWERSHIFT, электрогидравлические системы управления и контур смазки коробки передач.

- Насос с циклической подачей 22,5 см3, производительностью 54 л/мин (14,2 американских галлона в минуту). Подает масло в гидравлический распределитель тормозной системы прицепа, вспомогательный гидравлический распределитель и гидравлический подъемник.

В гидравлической системе имеется фильтр с размером ячейки 160 микрон, установленный впервой секции линии всасывания. Второй фильтр с размером ячейки 25 микрон и сменным элементом устанавливается в нагнетательной магистрали, идущей от насоса.

Вспомогательные гидравлические распределители

Стандартный: 4-секционный

- с двумя золотниками двустороннего действия

- два золотника двустороннего действия, преобразуемые в односторонние, со стопорами.

- два золотника двустороннего действия, преобразуемые в односторонние, с устройствами опрокидывания

- два золотника двустороннего действия, преобразуемые в односторонние, со стопорами.

- два золотника двустороннего действия с контролем плавающего положения

- ДЕЛИТЕЛЬ ПОТОКА на регуляторе потока, позволяющая производить бесступенчатую регулировку подачи от 3 до 42 л/мин (0,8 – 11 американских галлонов в минуту) на двух секциях с устройством откидывания.

Рабочее место водителя

- Плоский пол кабины на сайлент-блоках.

- Оригинальная кабина с системой создания избыточного давления и звукоизоляцией, открывающимся лобовым стеклом, очистителем заднего стекла, 4 прожекторами, активным угольным фильтром (опция) и зеркалами заднего вида.

- Панорамная крыша кабины (опция).

- Система климат-контроля: кондиционер, вентиляция, отопитель, принудительная рециркуляция.

- Аналоговые и цифровые приборы.

- Водительское сиденье: с механической регулировкой, пневматической подвеской и ремнем безопасности.

Электрооборудование

Аккумуляторная батарея

- стандартная 12 В, 100 А-ч, 450 А

- по заказу 12 В, 100 А-ч, 500 А

В исполнении для Северной Америки 12 В, 88 А-ч, 580 А

- для стран с холодным климатом 12 В, 100 А-ч, 650 А

Генератор переменного тока 14 В, 65 А

- для стран с холодным климатом 14 В, 70 А

- по заказу 14 В, 85 А

Стартер 2,6 кВт (для моделей с двигателем мощностью 56 и 66 л. с.)

3 кВт (для моделей с двигателем мощностью 76 и 86 л. с.)

Максимальный уровень шума, измеренный на уровне ушей водителя в соответствии с методикой испытаний, описанной в Приложении II к Директиве ЕС 77/311, составляет:

Модель	КАБИНА	ТЯГА СТАБИЛИЗАТОРА
	Тип кабины	Максимальный уровень шума на уровне ушей водителя, если двери и окна кабины	Тип тяги стабилизатора	Максимальный уровень шума на рабочем месте водителя, дБ(A)
		открыты* дБ(A)	закрыты дБ(A)
Agroplus 67	C36	80,8	75,2	T69	85,5
Agroplus 77	C36	80,8	76,5	T69	84,5
Agroplus 87	C36	80,5	76,2	T69	81,5

* С открытым люком в крыше и задним стеклом

Предупреждение! Если уровень шума, создаваемый при продолжительной работе трактора, равен и превышает 85 дБ(А), необходимо принять меры предосторожности, предписанные Директивой № 000 от 01.01.2001 г., статьи 41, 42, 43 и 44.

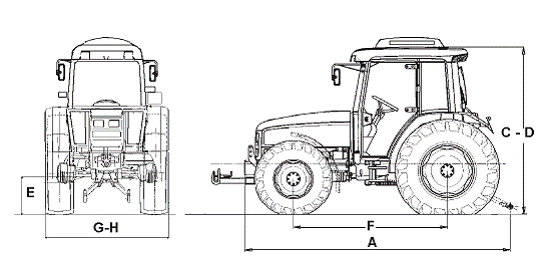

Габаритные размеры и масса

Шины задних колес	Agroplus 67, полный привод, 420/70 R30
Габаритная длина без навески для орудий А, мм / дюймов	3430 / 135,1
Минимальная – максимальная ширина В, мм / дюймов	1920 – 2320 / 75,6 – 91,4
Габаритная высота - по защитной раме (С), мм / дюймов - по кабине (D), мм / дюймов	2400 / 94,5 2430* / 95,7
Дорожный просвет - под картером переднего моста (Е), мм / дюймов	435 / 17,1
Колесная база (F), мм / дюймов	2055 / 80,9
Колея передних колес - стандартная (G), мм / дюймов	1466 / 57,8
Колея задних колес - стандартная (Н), мм / дюймов	1502 / 59,2
Минимальный радиус поворота - без торможения, мм / дюймов	3060 / 120,5
Снаряженная масса - с защитной рамой, кг / фунтов - с кабиной, кг / фунтов	2600 / 5371 2800 / 6172

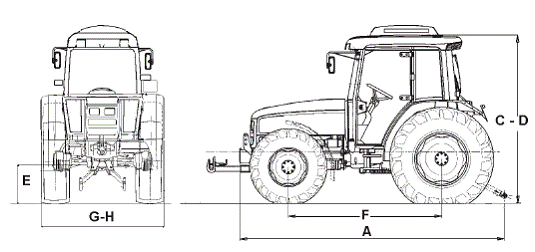

Габаритные размеры и масса

Agroplus 77 Agroplus 87

с передним приводом без с передним

переднего приводом

привода

Размер задних шин 420/70R30 420/70R30

Габаритная длина
- без подвески для орудий	(A)мм / дюймов	3560	3560	3560
Минимальная – максимальная ширина	(B)мм / дюймов
		75,6-91,4	81,6-91,8	81,6-91,8
Габаритная высота
- по защитной раме	(C)мм / дюймов	2400/94,5	2440/96,1	2440/96,1
- по кабине	(D)мм / дюймов	2430/95,7	2470/97,3	2470/97,3
Дорожный просвет
- под картером переднего моста	(E)мм / дюймов	435/17,1	475/18,7	475/18,7
Колесная база	(F)мм / дюймов	2055/80,9	2190/86,3	2185/86,1
Колея передних колес
- стандартная	(G)мм / дюймов	1460/57,5	1337/52,7	1466/57,8
Колея задних колес
- стандартная	(H)мм / дюймов	1504/59,3	1504/59,3	1502/59,2
Минимальный радиус поворота
- без торможения	мм / дюймов	3800/149,7	3200/126,1	3800/149,7
Снаряженная масса
- с защитной рамой	кг / фунтов	2700/5952	2550/5621	2750/6062
- с кабиной	кг / фунтов	2900/6393	2750/6062	2950/6503
