Порядок очистки, гидроиспытаний и внутритрубной диагностики нефтепроводов после завершения строительно-монтажных работ (с изменением 1) (стр. 28 )

№пп	Параметры дефекта	Результаты по ВИП	Результаты по ДДК
1	2	3	4
1	Описание дефекта
2	Тип (нар., вн., ст.)
3	Длина, мм
4	Ширина, мм
5	Глубина, мм
6	Глубина, %
7	Угловое положение, град.
8	Угловое положение, час
9	Толщина стенки, мм.

3. Параметры дефекта №_______, обнаруженного ВИП:

№пп	Параметры дефекта	Результаты по ВИП	Результаты по ДДК
1	2	3	4
1	Описание дефекта
2	Тип (наруж., внутр., стен.)
3	Длина, мм
4	Ширина, мм
5	Глубина, мм
6	Глубина, %
7	Угловое положение, град.
8	Угловое положение, час
9	Толщина стенки, мм.

4. Параметры дополнительных дефектов, выявленных при ДДК, не указанных в отчетах:

1	Наименование дефекта
1	2	3	4	5
2	Тип (наруж., внутр., стен.)
3	Длина, мм
4	Ширина, мм
5	Глубина, мм
6	Глубина, %
7	Угловое положение, град.
8	Угловое положение, час
9	Толщина стенки, мм.

5. Измерение овальности трубы нефтепровода/нефтепродуктопровода на дефекте:

№ деф.	Максим. диаметр, мм	Миним. диаметр, мм	Величина овальности, (Dmax-Dmin)/Dnom*100%
1	2	3	4

6. Приборы (инструменты), параметры контроля и описание дефектов:

Наименование	Зав. №	Поверен до	Средства и параметры контроля	Сокращенное описание выявленных дефектов (по РД 19.100.00-КТН-001-10)
Данные СОП	Класс чувствительности	Условия проведения контроля
Состояние поверхности (шероховатость)	Освещенность, лк	Температура, °С
1	2	3	4	5	6	7	8	9

Приложение 1: Схема расположения дефектов на секции на ___ листе в 1 экземпляре

Приложение 2: Фотографический снимок трубной секций №_______ с зоной обследования дефекта №_______ на ___ листе в 1 экземпляре

ДДК провел:	Специалист НК	уровень
(Фамилия, должность, место работы, подпись)
Удостоверение №		от		Срок действия до	Выдано
	(организация, выдавшая удостоверение)
«___»____________ 20_ г.
	Специалист НК	уровень
(Фамилия, должность, место работы, подпись)
Удостоверение №		от		Срок действия до	Выдано
	(организация, выдавшая удостоверение)
«___»____________ 20_ г.

Проведенный ДДК дефекта №		соответствует требованиям НТД
Начальник (мастер) ЛЭС
		Ф. И.О	подпись
«___»____________ 20_ г.
Представитель Органа строительного контроля
	Должность	Ф. И.О	подпись
«___»____________ 20_ г.



Приложение 1
к Акту ДДК №_____

от «___» _______ 20__г.

Схема расположения дефектов на секции №_______:

Пример:

П

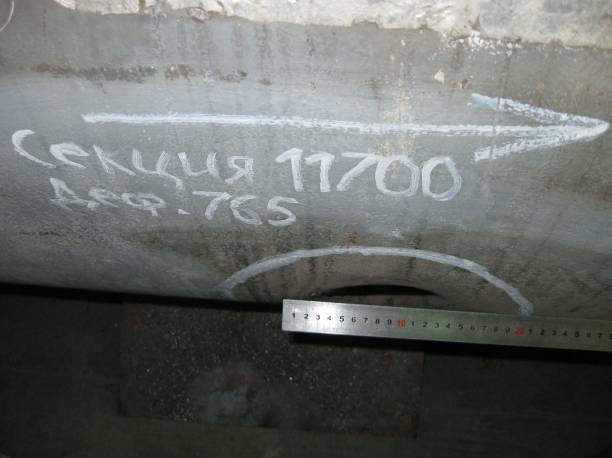

Фотографический снимок трубной секций №_______ с зоной обследования дефекта №_______:

Пример:

В.13 Форма акта на обозначение оборудования и открытых участков нефтепровода/нефтепродуктопровода перед проведением испытаний

АКТ

на обозначение оборудования и открытых участков нефтепровода/нефтепродуктопровода перед проведением испытаний

«___»___________ 20___г.

Нами, представителями:

от организации, проводящей испытания ______________________________ Ф. И.О.;

(должность и организация)

от Органа строительного контроля _________________________ Ф. И.О.;

(должность и организация)

от эксплуатирующей организации _____________________________ Ф. И.О.;

(должность и организация)

составлен акт на установку предупредительных знаков, вешек, сигнальной ленты на участках участке нефтепровода/нефтепродуктопровода _______________________с ________км по ________км (ПК_______ по ПК________):

№	Наименование обозначенного участка нефтепровода/нефтепродуктопровода (вантуз, задвижка, КПП СОД, выезд на вдольтрассовый проезд)	Привязка участка	Соответствие обозначения участка МН/МНПП требованиям НТД (соответствует / не соответствует)
КМ	ПК
1	2	3	4	5
1
2
3
4
5

Открытые участки нефтепровода/нефтепродуктопровода полностью обозначены, нефтепровод/ нефтепродуктопровод готов к проведению испытаний.

Приложение: Ситуационный план с обозначением мест установки предупредительных знаков, вешек с указанием строительного пикета и километра трассы, сигнальной ленты на участке нефтепровода/ нефтепродуктопровода _____________________ с ________км по ________км (ПК_______ по ПК________).

Подписи: ___________________ Ф. И.О.;

___________________ Ф. И.О.;

___________________ Ф. И.О.

Форма акта на обозначение оборудования и открытых участков нефтепровода/нефтепродуктопровода перед проведением испытаний (обратная сторона)

Сведения

о ежедневной проверке на обозначение оборудования и открытых

участков нефтепровода/нефтепродуктопровода перед проведением испытаний

№	Наименование обозначенного участка нефтепровода/ нефтепродуктопровода	Привязка участка	Соответствие обозначения участка МН требованиям НТД соответствует/не соответствует	Дата	Подпись	Должность, Ф. И.О.
КМ	ПК
1	2	3	4	5	6	7	8
1
2
3
4
5
6

В.14 Образец предупредительных знаков.
