Порядок очистки, гидроиспытаний и внутритрубной диагностики нефтепроводов после завершения строительно-монтажных работ (с изменением 1) (стр. 40 )

Список конструктивных деталей;

Список точек-ориентиров;

Лист рассылки;

Журнал раскладки труб нефтепровода/нефтепродуктопровода.

5 Исходные данные, необходимые для проведения внутритрубной диагностики и составления технических отчетов

5.1 Исходные данные для проведения пропуска дефектоскопов по участку трубопровода

5.1.1 Общее описание участка трубопровода:

Наименование трубопровода

Лот № (начало/конец, км)

Подрядчик

Дата окончания СМР

Диаметр трубопровода Dн: .............. мм

Длина диагностируемого участка: ............................. км

5.1.2 Описание пусковой/приемной камер (стационарной или временной) (см. рис.1)

	пусковая камера	приемная камера
1	2	3
Пикет, где расположена камера
Длина от задвижки до затвора (L1)
Длина расширенной части (L4)
Расположение байпасной линии (L5)
Диаметр байпасной линии (D2)
Диаметр расширенной части (внутренний) (D1)
Длина от расшир. части до патрубка запасовки(L2)
Диаметр основного трубопровода (Dн)
Тип / длина переходной части (L3)
Тип / внутренний диаметр запорной задвижки
Высота от земли до низа камеры
Размер рабочей зоны перед камерой (Lп х Вп)
Характеристика грузоподъемных механизмов Грузоподъемность (т) высота подъема (м)	( ) да, ( ) нет ............................... ...............................	( ) да, ( ) нет .............................. ..............................
Снабжена ли пусковая камера: - сигнализатором прохождения снаряда? - патрубком для установки запасовочного устройства (Z) [верхним ( ), боковым ( )]? - внутренним желобом? - выравнивающей линией ( W )? - вантузами (Vн и V1) для стравливания воздуха? - быстродействующим затвором?	( ) да, ( ) нет ( ) да, ( ) нет ( ) да, ( ) нет ( ) да, ( ) нет ( ) да, ( ) нет ( ) да, ( ) нет	( ) да, ( ) нет ( ) да, ( ) нет ( ) да, ( ) нет ( ) да, ( ) нет

Рис. 1

5.1.3 Информация по трубам, имеющимся на участке

Номинальная толщина стенки трубы, мм	Протяженность участка с данной толщиной стенки, км	Тип трубы: (прямошовная, спиралешовная, бесшовная и т. д.)	Марка стали	Толщина слоя теплоизоляции труб мм/нет	Общая протяженность, км	Категория участка	Примечания
1	2	3	4	5	6	7	8

5.1.4 Информация по трубопроводу

а) Задвижки

Тип	Изготовитель	№ задвижки, км	Дистанция, м	Мин. внутр. сечение	Примечания
1.	2.	3.	4.	5.	6.

б) Отводы

Тип отвода: (цельнотянутый, секционный, горячего гнутья, холодного гнутья, штампосварной и т. д.)	Дист., м	Радиус изгиба по оси, кол. хDн	Угол изгиба отвода, град	Толщ стенки, мм	Миним. внутр. радиус, мм	Толщина стенки на выпуклой стороне изогнутого участка, мм	Наличие поперечных сварных стыков на соединениях с отводами (до и/или после отвода), у которых расстояние между примыкающими продольными сварными швами менее 75 мм (или менее 100 мм), да/нет.
до отвода	после отвода
1	2	3	4	5	6	7	8	9

в) Тройники / ответвления

Тип: штампованные, штампосварные, сварные, эксцентрические и т. д.)	Км расположе-ния тройника/ ответвления	Положение ответвления: боковое, верхнее, нижнее	Макс. внешний диаметр отвода, мм	Мин. Внутренн. сечение, мм	Решетки: есть/нет/ неизвестно	Примечания
1	2	3	4	5	6	7

Минимальное расстояние между центральными осями соседних тройников ………… мм.

г) Маркеры будут установлены:

- на расстоянии не более чем через каждые 500 м,

- на переходах через автомобильные и железные дороги,

- на переходах через водные преграды.

Глубина залегания трубопровода в местах расстановки маркеров не превышает 1,5 м.

5.2 Исходные данные для подготовки технического отчета

5.2.1 Общее описание трубопровода

Таблица 1

Наименование трубопровода
Лот № (начало/конец, км)
Длина участка, км Начало и конец участка по трассе, км
Диаметр трубы, мм

5.2.2 Исполнительная раскладка труб на участке

Таблица 2

Начало участка, м	Конец участка, м	Номинальная толщина стенки, мм
1	2	3

5.2.3 Расположение патрубков, сварных присоединений (вантузов, тройников, конструктивных деталей, манометрических выводов, чопиков и т. п.) представлено в таблице 3

Таблица 3

Наименование элементов	Дистанция, м	Размеры элементов
1	2	3

Примечание – Нулевая точка отсчета дистанции в таблице 2 и 3 должна соответствовать сварочному стыку, присоединяющему пусковую камеру и трубопровод на данном участке инспекции.

5.2.4 Опоры для трубопроводов на участках надземной прокладки (пример заполнения)

Опоры выполнены в соответствии с СТТ-23.040.00-КТН-045-12 и установлены с шагом 15 м

№ п/п	№ опоры	Километр трассы (от камеры пуска)	Наименование опоры
1	2	3	4
1	1	60,350	Опора продольно-подвижная. Начало надземного участка
4	4079	121,395	Опора свободно-подвижная. Конец надземного участка

На подвижных опорах контролировать положение ближайшего поперечного сварного шва относительно края опоры. Минимально-допустимое значение 600 мм.

5.2.5 Компенсаторные узлы (пример заполнения)

№ п/п	Километр трассы (от камеры пуска)	Наименование
1	2	3
1	62,350	Отвод 45° P=5DN, начало
2	62,365	Отвод 45° P=5DN
3	62,380	Отвод 45° P=5DN
4	62,395	Отвод 45° P=5DN, конец

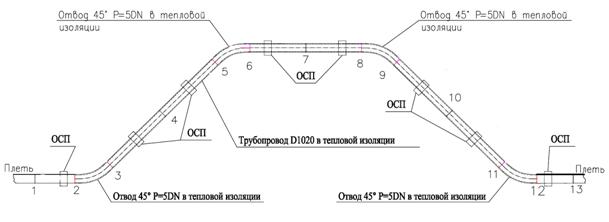

Схема сборки и сварки плетей и компенсаторов

5.2.6 Переходы трубопровода с подземной прокладки в надземную и с надземной в подземную (пример заполнения)
