5. Петлитель захватывает новую сформированную иглой петлю и проводит ее через удерживаемую им первую петлю.

6. Рейка 1 перемещает материал на длину стежка, первая петля соскальзывает с пятки петлиПетля затягивается иглой, рейкой и петлителем путем расширения второй петли. Затем процесс повторяется.

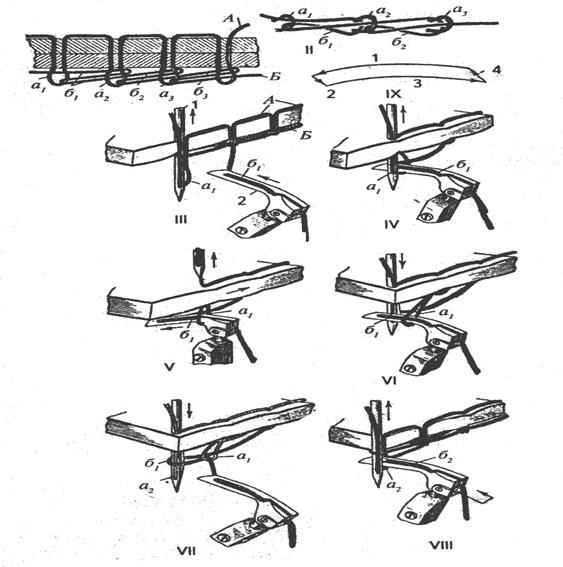

Процесс образования двухниточного цепного стежка

рисунок I I I Игла 1 прокалывает материалы и проводит сквозь них игольную нить. Поднимаясь из крайнего нижнего положения, образует петлю-напуска.

рисунок IV Петлитель 2, двигаясь поперек строчки влево, входит в эту петлю, несколько расширяет ее и проводит сквозь нее свою нить.

рисунок V Игла выходит из материалов, оставляя петлю-напуска на петлителе, материал перемещается на величину стежка от работающего, а петлитель перемещается к работающему на такую величину, чтобы под иглой оказалась его противоположная сторона.

рисунок VI На петлителе 2 образуется петля-напуска и игла1, проколов материалы, входит в эту петлю.

рисунок VI I Петлитель 2 движется вправо и от работающего, оставляя свою петлю на игле, сбрасывает с себя захваченную ранее игольную нить и попадает в исходное положение. Игла 1 движется вниз и забирает нитку из предыдущего стежка. Происходит затягивание предыдущего стежка.

рисунок VI I I Далее игла 1 снова образует петлю-напуска и процесс повторяется.

Машины потайного стежка

Потайной стежок применяют в тех случаях, когда требуется получить строчку невидимую с лицевой стороны. Однониточный цепной потайной стежок применяется для подшивания низа изделий, выстегивания воротника и т. д. Стежок виден с изнаночной стороны, но не виден с лицевой. Однониточный потайной стежок является легкораспустимым.

В образовании потайной строчки участвует механизм выдавливаЕго основное назначение состоит в том, чтобы приподнимать соответствующим образом выгнутые слои материала 2 над игольной пластиной 3 так, чтобы игла 1, проколов верхний слой, нижний захватывала только наполовину.

Машина класса 85

Назначение: для выполнения подшивочных операций при изготовлении изделий из тонких материалов.

Техническая характеристика:

1. Частота вращения главного вала 2600 об/мин

2. Длина стежка 2-7 мм

3. Ширина стежка 2-10 мм

4. Толщина стачиваемых материалов: 0,2-1 мм

Строение:

1.  Механизм иглы: изогнутая игла совершает колебательные движения поперек строчки.

2.  Механизм петлителя: двухрожковый петлитель совершает сложное пространственное движение.

3.  Механизм перемещения материалов: зубчатая рейка, расположенная над игольной пластиной.

4.  Прижимные лапки, расположенные под игольной пластиной.

5.  Выдавливатель совершающий качательное движение.

Заправка верхней нити: Нить с бобины заводят в нитенаправительное отверстие 4, затем против часовой стрелки между шайбами 1 регулятора натяжения нити 2, через нитенаправительное отверстие 5, в проволочный нитенаправитель 6, в нитенаправительное отверстие 11 на игловодителе, снизу вверх в нитенаправительное отверстие 9 на игольной пластине, и вновь снизу вверх в ушко иглы 10.

Механизм иглы машины 85 кл.

Ведущим звеном механизма является эксцентрик 2, закрепленный на главном валу 1. Эксцентрик преобразует вращение вала в возвратно-поворотное (качательное) движение иглы 9.

На эксцентрике расположена нижняя головка шатуна 3, а на шаровом эксцентричном пальце 4 – его верхняя головка. Эксцентричный палец 4 винтом Р3 закреплен на коромысле 5, которое устанавливается на игольном валу 6. Вал 6 проходит во двух втулках 10 корпуса машины. На переднем конце вала винтом Р1Р2 закрепляется игловодитель 8, на котором винтом крепится игла 9.

Регулировки:

1. Положение иглы 9 по высоте регулируется путем вертикального перемещения игловодителя 8 после ослабления винта крепления Р1Р2.

2. Положение иглы 9 в пазах игольной пластины регулируется перемещением игловодителя 8 вдоль оси вала 6 после ослабления винта крепления Р1Р2.

3. Величина хода иглы 9 регулируется поворотом пальца 4 внутри коромысла 5 после ослабления винта Р3. Если центр пальца 4 повернуть ближе к оси вала 6, то ход иглы увеличится.

Механизм петлителя машины 85 кл.

Ведущее звено – кривошип 2 с пальцем 3, не параллельным оси вращения главного вала 1. На пальце 3 кривошипа 2 расположена муфта 4, которая через ось 5, устанавливаемую перпендикулярно оси пальца 3, соединяется с вилкой 6. В вилку 6 ввинчивается рычаг петлителя 7 и крепится винтом Р3. Рычаг 7 соединяется с подвесным подшипником 8 через шаровой шарнир. Подшипник при помощи шарнирного винта соединяется с эксцентричной втулкой 9. Втулка винтом Р2 закреплена в корпусе машины. На передней части рычага 7 закреплен винтом Р1 петли

Регулировки:

1. Положение петлиотносительно линии движения иглы регулируется его перемещением вдоль рычага 7 после ослабления винта Р1.

2. Петлиможно регулировать в вертикальном направлении путем поворота эксцентричной втулки после ослабления винта Р2.

3. Величину хода петлирегулируют путем завинчивания или вывинчивания рычага петлителя 7.

Механизм двигателя ткани

Состоит из узлов продвижения рейки и прижимных лапок.

Рейка 5 крепится двумя винтами Р1 к рычагу двигателя ткани 3. На главном валу 1 устанавливается регулируемый эксцентрик 2, состоящий из ползуна-эксцентрика и корпуса, в котором ползун-эксцентрик смещается винтом Р2. На ползуне-эксцентрике крепится рычаг 3, который имеет отверстие для входа ролика 4. Оси ролика проходит во втулке корпуса машины.

Регулировки:

1. Положение зубчатой рейки 5 по высоте регулируется вертикальным перемещением рейки после ослабления винтов крепления Р1 к рычагу 3.

2. Длина стежка регулируется изменением эксцентриситета эксцентрика 2 путем поворота винта Р2.

Механизм выдавливателя

Может совершать возвратно-поворотные движения с периодическим подъемом и опусканием. Поэтому имеет узел поворотных движений и узел подъема и опускания.

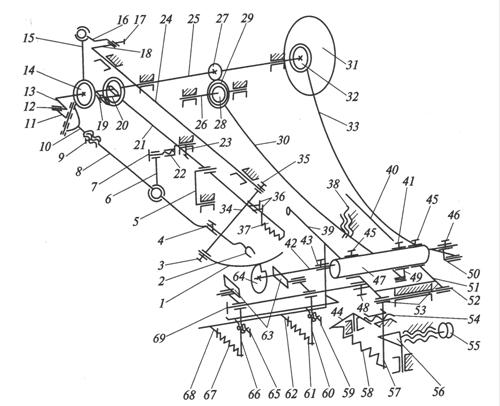

Для осуществления возвратно-поворотных движений на главном валу 25 закреплен эксцентрик поворота 32, выполненный единой деталью со шкивом 31. На эксцентрике крепится головка шатуна 33. А его передняя головка соединена с коромыслом 50, которое винтом 46 закреплено на правом конце вала выдавливана этом валу жестко установлен выдавливаВал 42 проходит через эксцентричную втулку 47 (ось втулки не совпадает с осью отверстия, в котором проходит вал 42).

При работе узла подъема выдавливателя шестерни 27 и 29 находятся в зацеплении и передают вращение эксцентрику подъема 28, закрепленному на шестерне 29. Шестерня 29 и эксцентрик 28 свободно посажены на ось 26. Эксцентрику 28 вращение передается от главного вала 25 с передаточным отношением 2:1. Эксцентрик делает полный оборот за два оборота главного вала.

На эксцентрике расположена головка шатуна 30. Его передняя головка соединяется с коромыслом 49, которое закреплено на эксцентричной втулке 47 винтом 41.

Регулировки:

1. Для установки выдавливателя по прорези игольной пластины его смещают вместе с валом 42 в осевом направлении после ослабления винтов 46 крепления коромысла 50 и установочного кольца 43.

2. Угловое положение выдавливателя регулируется поворотом его вместе с валом 42 относительно коромысла 50 после ослабления винта 46.

3. Своевременность работы выдавливателя регулируется поворотом шкива 31 и эксцентрика 32 на главном валу 25 после ослабления винтов их крепления 46.

4. Периодический подъем выдавливателя в прорези игольной пластины устанавливается поворотом эксцентричной втулки 47 относительно коромысла 49 после ослабления винта 41.

5. Если необходимо производить подшивание с захватом нижней ткани, то выводит из зацепления шестерню 27, а втулку 47 фиксируют винтом 41.

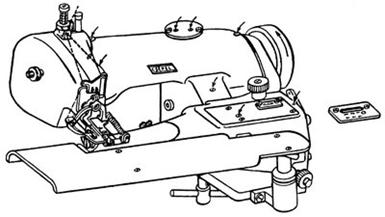

МАШИНА Cs-790 КЛ. ФИРМЫ «ПАННОНИЯ» (Венгрия)

Машина предназначена для выполнения строчкой однониточного цепного потайного переплетения (тип 103) стегально-подшивочных работ при изготовлении платьев, костюмов и пальто. Частота вращения главного вала машины до 3500 мин-1, длина стежка регулируется от 3 до 7 мм, толщина материалов в сжатом состоянии под лапками до 3 мм, Иглы 3669 Е № 70-100 производства Венгрии.

Машина имеет колеблющийся механизм иглы, петлитель, совершающий сложное пространственное движение, реечный механизм перемещения материалов, колеблющийся выдавливатель и две прижимные лапки. Особенностью данной машины по сравнению с машинами такого же назначения является то, что в ней отсутствует поворотный мостик, вместо которого применена цилиндрическая платформа. Это позволяет выполнять практически все стегальные и подшивочные операции, даже обрабатывать цилиндрические детали диаметром более 60 мм.

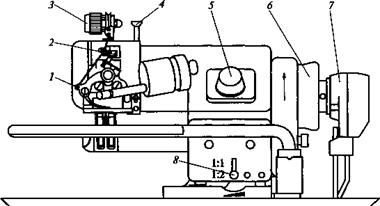

Швейная машина потайного цепного стежка класса 103-150 фирмы «Штробель» Швейная машина потайного цепного стежка класса 103-150 фир­мы «Штробель» предназначена для подшивания изде­лий из материалов средней толщины. Конструкция механизмов иглы, петлителя, двигателя ткани и их регулировки аналогичны швей­ной машине класса 85. Особенность механизма выдавливателя заключается в устрой­стве узла регулирования величины захвата иглой материала и включения периодического подъема выдавливателя.

Процесс образования потайного стежка
