Машины для стачивания с одновременной посадкой одного из слоев материала и материалов без посадки

В зависимости от способа транспортирования материала и получения беспосадочной (или с посадкой) челночной строчки разработаны несколько типов прямострочных машин специального назначения:

·  с дифференциальным двигателем ткани, обеспечивающим беспосадочную и без стягивания челночную строчку при стачивании легкорастяжимого материала;

·  с отклоняющейся вдоль строчки иглой для выполнения беспосадочной строчки на легких и средней толщины тканях;

·  с верхней и нижней транспортирующими рейками для стачивания без посадки транспортирующих материалов или получения необходимой посадки между стачиваемыми слоями материалов;

·  с верхней и нижней транспортирующими рейками и отклоняющейся иглой для стачивания без посадки транспортируемых материалов.

Швейные машины с дифференциальной подачей материала

Швейные машины челночного стежка с дифференциальной подачей материала предназначены для устранения посадки материала и получения нормально затянутой строчки при пошиве легкодеформируемых материалов.

При образовании стежка материал испытывает со стороны ниток сжатие. Это приводит к стягиванию материала по линии строчки. В швейных машинах для формирования нормальной структуры стежка для стачивания легкодеформируемых материалов качественной строчкой челночного стежка применен дифференциальный тип двигателя ткани.

Под дифференциальным двигателем ткани понимается реечный тип двигателя ткани, состоящий из двух раздельно перемещающихся реек. Каждая рейка, основная 1 и дополнительная 2 (рис.), имеет свое горизонтальное перемещение при выходе над по­верхностью 3 игольной пластины. Отношение значений горизонтальных перемещений дополнительной S2 и основной S1 реек и является дифференциалом:

∆д =

Чем больше растяжимость материала, тем выше дифференциал ∆д Для устранения посадки рекомендуется устанавливать дифференциал меньше единицы. В дифференциальном типе двигателя ткани рейки 1 и 2 располагаются перед иглой и за ней так, что при перемещении материала зона формирования стежка оказывается между рейками. Такое расположение реек позволяет деформировать материал в требуемом направлении (растягивать или сжимать) и создавать нужное состояние материала по месту формирования переплетения ниток в стежке. Материал в зоне образования стежка приводится в нормальное состояние, и в таком состоянии соединяются стежками строчки.

Базовой машиной для создания швейных машин челночного стежка с дифференциальной подачей материала (КУР 131-21+3, 131-22+3) является машина класса 31-12+3. В машинах КУР 131 используются механизмы базовой машины, за исключением модернизированного механизма двигателя материала.

1 – основная рейка

2 – дополнительная рейка

Длина стежка регулируется изменением положения рычага-рукоятки 6 в прорези пластины после вращения гайки 8.

Перемещение дополнительной рейки 1 регулируется вращением гайки 9 на рычаге-рукоятке 5.

Технические характеристики швейных машин челночного стежка с дифференциальным двигателем материала

Свойства и параметры материалов и машин	131-21+3	131-22+3	DDL-5430N «Джуки»
Частота вращения главного вала	5500	5000	4500
Длина стежка, мм	1,7...3,5	1,7...4,5	До 5
Максимальная высота подъема лапки, не менее, мм	6	8	13
Максимальная толщина обрабатываемых материалов, мм	3	5	7
Номера применяемых игл (ГОСТ 22249-82)	0063-75, 0063-90	0092-100, 0092-110	DBx1#14 (#9 - #18) (134№90)
Потребляемая мощность электродвигателя, кВт	0,37	0,37	0,4
Применяемые нитки: хлопчатобумажные ; шелковые; лавсановые	№ 60, 80, № 65а, №22Л	№ 40, 50, № ЗЗа, №ЗЗЛ
Обрабатываемые материалы	Сорочечные, платьевые, бельевые	Костюмные	Легкие, средние и тяжелые

Швейные машины с отклоняющейся иглой

К швейным машинам с отклоняющимися иглами относятся специализированные машины челночного стежка с горизонтальной осью вращения челночного устройства, а также специальные швейные машины с вертикальной осью вращения челночного устройства для выполнения соединения деталей одной или двумя параллельными строчками челночного переплетения. Игла в этих машинах имеет отклонение по направлению транспортирования материала.

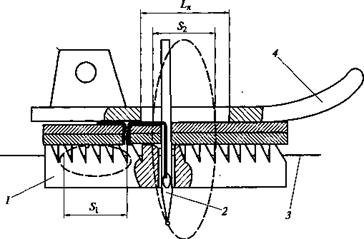

Особенности рабочего процесса. Для устранения посадки материала в швейных машинах с отклоняющейся иглой перемещение материалов производится рейкой и отклоняющейся (совместно с перемещением материала) иглой. Рейка 1 (рис.) начинает перемещать материал одновременно с его проколом иглой 2. Отклонение S2 иглы 2 по направлению транспортирования равно величине перемещения S1 материала, т. е S1 = S2.. Максимальное отклонение иглы S2 равно максимальной длине стежка L ст max. В перемещении материала участвует прижимная лапка 4, которая должна иметь прорезь для отклонения иглы.

Конструктивно машины с отклоняющейся иглой конструктивно-унифицированных рядов 31 и 131 швейных машин» г. Орша отличаются от базовой машины конструкцией механизма иглы, который дополнительно имеет узел отклонения иглы.

Технические характеристики швейных машин с горизонтальной осью вращения челночного устройства с отклоняющейся

иглой по направлению строчки

Параметр	131-31+3	131-32+3	131-33+3	1051 («Пфафф» фф(«П(«Пфафф»)	1181(«Пфафф»)» («Пфафф») («Пфафф»)
Максимальная частота вращения главного вала1	5500	5000	4000	4000	5500
Длина стежка, мм	1,7...3,5	1,7...4,5	2. ..5	До 4,5	До 4,5
Максимальная толщина обра­батываемого материала, мм	3	5	7	7	7
Тип и номер применяемых игл	0063-80; 0063-90	0092-100; 0092-110	0319-02-120; 0319-02-130; 0319-02-150	134R 80-100	134R 80-100
Мощность электропривода, кВт	0,55	0,55	0,55	0,4	0,4

Технические характеристики швейных машин различных классов с отклоняющейся иглой и с вертикальной осью

вращения челнока

Параметр	852x5	852x28	1122 («Пфафф»)	LH-1152-5-4B («Джуки»)
Максимальная частота вращения главного вала	4500	3200	3500	4500
Длина стежка, мм	До 4,5	1,5...3	До 4	4
Максимальная толщина обрабатываемого материала, мм	3	5	7	6
Расстояние между иглами, мм	5; 3,6	28	10; 3,6	2,4...6,4

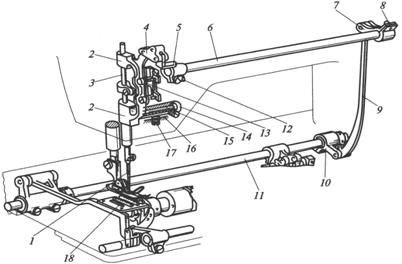

Механизм иглы 1 (рис.) состоит из узлов вертикального перемещения и отклонения вдоль линии строчки. Узел вертикального перемещения иглы выполнен кривошипно-ползунного типа. Продольные отклонения рамки 2, а с ней и игловодителя 3 с иглой 7 обеспечивают вал продвижения 11 рейки 18.

На валу 11 продвижения закреплен рычаг 10, который соединен шарнирно с шатуном 9. Верхняя головка шатуна 9 соединена с рычагом 7, который закреплен на валу 6 отклонения иглы. Слева на валу 6 имеется рычаг 5. Рычаг 5 через звено 4 соединяется с рамкой 2. В рамке 2 в двух втулках проходит игловодитель 3. Рамка 2 совершает прокачивание на оси 15, которая располагается во втулке 16.

Положение иглы 1 относительно рейки 18 (в направлении продвижения материала) можно изменить поворотом рычагов 7 или 5 после ослабления винтов 8 или 12.

Положение иглы 1 относительно рейки 18 (поперек направления движения рейки) устанавливается смещением рамки 2 совместно с втулкой 16 после ослабления стопорного винта 17. Игла 1 должна проходить по центру отверстия в рейке 18.

Швейные машины с регулируемой посадкой

Особенности рабочего процесса. При сшивании труднотранспортируемых материалов без посадки или с требуемой посадкой возникает необходимость введения дополнительной так называемой верхней рейки. Роль верхней рейки выполняет зубчатая лапка 1 (рис. а) с имеющимися на нижней поверхности зубьями, которыми она захватывает верхний слой материала и перемещает его.

Верхняя зубчатая транспортирующая лапка 1 в процессе транспортирования материала перемещается в том же направлении, что и нижняя рейка 6. При отсутствии посадки (∆п = 0) перемещения зубчатой лапки 1 и рейки 6 в направлении транспортирования материала равны:
