Швейные машины четырехниточного и комбинированного стачивающе-обметочного стежка

К швейным машинам стачивающе-обметочного стежка относятся машины, образующие стежки типов 512, 514, а также 401+504 или 401+505.

Процесс образования четырехниточного стачивающе-обметочного стежка в основном характеризуется наличием двух игл, нижнего петлителя. Который захватывает игольные петли обеих игл. И верхнего петлителя для выноса петли из своей нитки для захвата одной (тип 512) или обеими (тип 514) иглами.

При образовании комбинированного стежка на машине происходят два процесса образования стежков: краеобметочного (типов 504 или 505) и двухниточного цепного (типа 401). Эти процессы осуществляются независимо друг от друга. В игольной пластине имеется удлиненное отверстие под левую иглу для образования двухниточного цепного стежка, расположенное ближе к оператору, а также удлиненное отверстие с пазом для схода ниток с пальца для правой иглы. В машинах дополнительно устанавливается механизм петлителя и устройства подачи нитки петлителя для образования двухниточного цепного стежка.

Стачивающе-обметочная машина класса 51-2845+4,8

назначение: предназначена для стачивания деталей различных изделий строчкой двухниточного цепного переплетения с одновременной обрезкой и обметыванием срезов деталей трехниточным цепным обметочным переплетением.

техническая характеристика:

1.  частота вращения главного вала –6000 об/мин;

2.  дина стежка – 1,5-4,8 мм;

3.  ширина обметывания – 3-6 мм;

4.  толщина материалов под лапкой – до 5 мм.

заправка нитей:

нить правого петлии левого петлизаправляется аналогично машине класса 51-264-1.

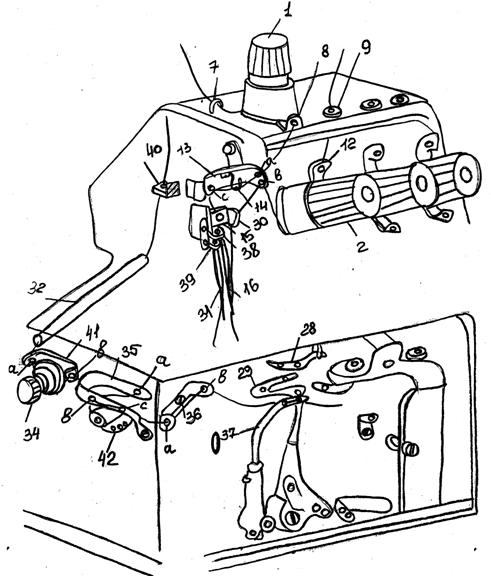

нить правой иглы 16 с бобины заправляют в нитенаправительное отверстие 9, затем в отверстие нитенаправителя 12, между шайбами регулятора натяжения 2, в отверстие (в) нитенаправителя 13, в отверстие нитенаправии в ушко иглы 16 от работающего.

нить левой иглы 31 заправляют в отверстие нитенаправителя 7, между шайбами регулятора натяжения 1. затем в отверстие нитенаправителя 8, в отверстие (а) нитенаправителя 13, в проволочный нитенаправитель 14, в отверстие (с) нитенаправителя 13, под прижимную пластину 15 дополнительного регулятора натяжения нити 15, в отверстие нитенаправителя 38, в отверстие нитенаправителя 39и в ушко иглы 31 от работающего.

нить петлис бобины заправляют в отверстие нитенаправителя 40, в трубчатый нитенаправитель 32, в отверстие (а) нитенаправимежду шайбами регулятора натяжения 34, в отверстие (в) нитенаправителя 41, последовательно в отверстия (а, в, с) нитенаправинитеотводчика 42, в два отверстия (а, в) нитенаправии последовательно в два отверстия петлителя 37

Пуговичные полуавтоматы

Швейные полуавтоматы для пришивания пуговиц различают:

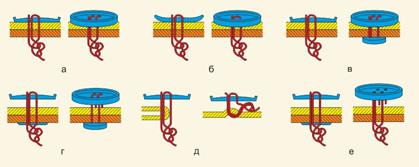

- по виду пришиваемых пуговиц (с четырьмя или двумя отверстиями, с ушком и др.);

- способу пришивания (со стойкой и без нее);

- типу стежка, которым выполняется пришивание пуговиц (челночный 827 кл. или цепной 1095 кл.).

Полуавтомат 827 кл. АО «Зингер» (г. Подольск)

Полуавтомат предназначен для пришивания плоских пуговиц с двумя и четырьмя отверстиями вплотную в ткани на сорочках, костюмах, спецодежде, плащах и др.

Характеристика полуавтомата 827 кл.

Параметр	Значение
Максимальная частота вращения главного вала, мин-1	1500
Максимальная толщина пакета материалов, мм	6
Максимальная толщина пуговицы, мм	4
Высота подъема пуговицедержателя, мм	12
Диаметр пуговицы, мм	11…32
Расстояние между отверстиями, мм	3…5
Число проколов:
с двумя отверстиями	14
с четырьмя отверстиями	21
Номера игл	0141 № 90–120

Рабочими органами полуавтомата являются:

- прямая игла, совершающая плоскопараллельное движение;

- нитепритягиватель шарнирного типа, получающий движение от пальца кривошипа;

- ротационный челнок с горизонтальной осью вращения;

- пуговичный аппарат (пуговицедержатель и пластина), осуществляющий перемещение пуговицы и материала от распределительного кулачка, задающего программу работы полуавтомата;

- устройство автоматического отключения, содержащее холостой и рабочий шкивы и останавливающее полуавтомат с иглой и ушком нитепритягивателя в верхнем положении;

- механизм обрезки ниток.

Механизм иглы состоит из узла вертикальных перемещений и узла поперечных отклонений.

Узел вертикальных перемещений аналогичен механизму иглы машины 1022-М кл. и содержит главный вал 19, кривошип, шатун, закрепленный на пальце кривошипа, поводок с винтом крепления 5, игловодитель 3, закрепленный в рамке 2, и иглу 1.

Узел поперечных отклонений включает: игловодитель 3, который проходит в рамке 2, прокачивающейся на оси и получающей поперечные отклонения от копирного диска17 через двуплечий вертикальный рычаг 12; горизонтальный двуплечий рычаг 13; тягу 8 и угловой рычаг 4.

Копирный диск 17 получает вращений от главного вала 19 через червячную пару 16 и 18 и поперечный вал 15.

Регулировки.

Высота иглы 1 регулируется смещением игловодителя после ослабления винта 5 крепления поводка к игловодиРегулировка выполняется в двух крайних нижних положениях иглы.

Поперечные отклонения иглы устанавливаются смещением шарнирного винта 14 после ослабления его крепления. Чем больше смещен винт 14 от оси прокачивания горизонтального рычага 13, тем больше расстояние R1 между парой отверстий в пуговице.

Установка иглы по центру отверстия в пуговице осуществляется изменением длины разъемной тяги 8 после ослабления винта 6.

Своевременность поперечных отклонений иглы устанавливается смещением ролика 9 в вертикальном рычаге 12 после ослабления винта его крепления.

Механизм челнока аналогичен механизму челнока машины 1022-М кл.

Механизм двигателя ткани включает в себя узел продольных перемещений пуговицедержателя с пластиной вдоль платформы и узел подъема пуговицедержателя.

Пуговицедержатель имеет два боковых зажима и упор, которые подвижно закреплены в пластине 41.

Регулировки.

Отклонение пуговицедержателя, соответствующее расстоянию R2 между двумя парами отверстий, регулируется смещением ползуна 33 после ослабления винта его крепления на стержне 34. Чем ниже ползун 33, тем больше отклонение пуговицедержаЕсли поднять ползун и устранить отклонение пуговицедержателя, то можно пришивать пуговицы с двумя отверстиями.

Боковые зажимы и упор на пуговицедержателе регулируются смещением ограничипод диаметр пуговицы после ослабления винта его крепления на пластине 41.

Процесс пришивания пуговиц на полуавтомате 827 кл.

В пришивание плоской пуговицы с четырьмя отверстиями задействованы игла, совершающая возвратно-поступательные движения по вертикали и качательные отклонения по горизонтали, равномерно вращающийся челнок (как в машине 1022 кл.), нитепритягиватель (как в машине 1022 кл.) и пуговицедержатель.

1. Пуговицу вставляют в поднятый пуговицедержатель. Под него подкладывают ткань и, нажимая на педаль, включают машину. Пуговицедержатель удерживает пуговицу и прижимает ее к материалу.

2. Пуговица с четырьмя отверстиями пришивается через ближнюю пару отверстий за 1-й...10-й прокол иглы. Игла получает поперечные отклонения на расстояние R1 между отверстиями в пуговице.

3. После 10-го прокола игла отклоняется вправо, а ткань вместе с пуговицей смещается в сторону работающего на расстояние между двумя парами отверстий, равное R2. Игла, попадая в третье отверстие и совершая 11-й прокол, снова получает поперечные отклонения на величину R1 и пришивает пуговицу по дальней паре отверстий. Последние три прокола являются закрепочными.

4. После выполнения процесса пришивания пуговицы машина останавливается, и при подъеме пуговицедержателя происходит автоматическая обрезка ниток.

Если пуговица имеет два отверстия, то при проколах с 1-го по 14-й пуговицедержатель не смещается. Последние три прокола являются закрепочными.

Для пришивания пуговицы с двумя отверстиями необходимо сменить копирный диск.

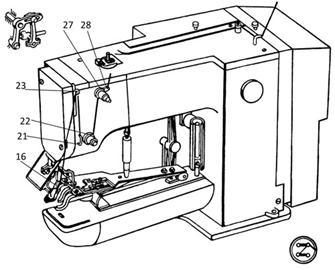

Заправка ниток. Верхнюю нитку с бобины проводят через нитенаправительное отверстие 28, по часовой стрелке обводят между шайбами основного регулятора натяжения 27, затем вновь по часовой стрелке обводят между шайбами дополнительного регулятора натяжения 22. Справа налево нитку вводят в петлю проволочного нитенаправителя 21, вверху справа налево проводят в ушко нитепритягивателя 23, далее от оператора вводят в ушко иглы 16.

Нижнюю нитку заправляют так же, как в машинах 97-А и 1022-М кл.

Полуавтомат 1095 кл. АО «Зингер» (г. Подольск)

Полуавтомат предназначен для пришивания пуговиц к верхней одежде и бельевым изделиям строчкой однониточного цепного стежка. На базе этого полуавтомата созданы полуавтоматы классов 1295, 1495 и 1595.
