Ведение (стр. 9 )

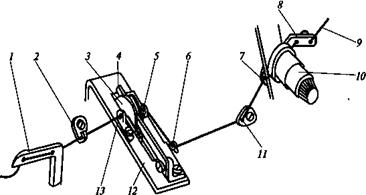

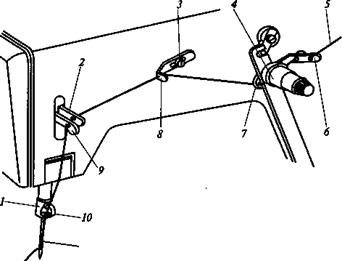

Нитка 9 петлителя с бобины на стойке проводится через отверстия нитенаправителя 8, между тарелочками регулято­ра натяжения 10, нитенаправители 7, 11 и 6, через отверстие ните­направителя 5, под нитеотражатель 4, над кулачковым нитеподатчиком 3, в глазок нитенаправителя 13, нитенаправитель 2 и в глазки петлителя 7.

Натяжение ниток регулируется в соответствующих им ре­гуляторах натяжения

Степень затяжки игольной нитки в стежке мо­жет быть изменена смещением вдоль рукава машины нитенапра­вителя после ослабления винта 3 его крепления.

Степень затяжки нитки петлителя в стежке может быть отрегулирована изменением положения высоты пластины 12 с нитенаправителями 5 и 13, нитеотражателем 4 после ослабления винта ее крепления на платформе машины. Чем выше поднята пластина 12, тем меньше кулачок 13 выдавли­вает нитку между нитеотражателем 4 и меньше затягивается нитка петлителя в стежке.

Механизм иглы имеет привод от колена 8 главного вала 9 машины. На колене 8 крепится нижняя разъемная головка шатуна 7.

Верхняя головка шатуна 7через ось 4 соединяется с рам­кой-рычагом 5, который двумя винтами 6 крепится на валу 3 ме­ханизма иглы. Вал 3 проходит в двух втулках в корпусе машины. На переднем конце вала жестко закреплен рычаг 2. Рычаг 2 имеет па­лец 11, который входит в верхнюю головку шатуна 17. В нижнюю головку шатуна вставляется поводок 15, который одной стороной закреплен на игловодителе 1, а другой — вставляется в ползун 12. На шатуне 17 крепится колеблющийся (правый) нитеподатчик 13. Игловодитель 7 проходит в двух втулках в рукаве машины. На нижнем конце игловодителя 7 уста­навливается иглодержатель, в котором закрепляется игла 10.

Игла при работе машины получает от механизма иглы возврат­но-поступательные движения по вертикали.

Механизм петлителя состоит из узлов бокового отклонения и продольного перемещения петлителя.

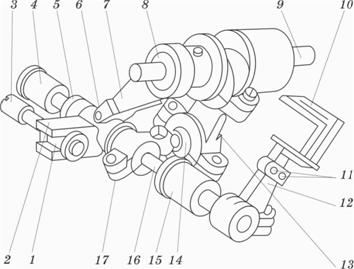

Одна часть главного вала 7 машины соединяется с другой своей частью 3 через муфту 6. Вал 3 имеет колено 5 узла боковых отклонений петлителя, на котором расположена голов­ка шатуна 8. Шатун 8 через нижнее отверстие крепится на шаро­вом пальце 11, вставленном в поводок 16, и закреплен в нем вин­том 15. Поводок 16 стягивающим винтом 17 устанавливается на валу 14. На переднем конце вала 14 винтом 13 крепится державка 12 петлителя. В державке 12 винтом 10 закрепляется стержень пет­лителя 9.

Положение носика петлителя 9 по высоте уста­навливается после ослабления винта 10 крепления стержня петли­теля в державке 12.

Своевременность подхода носика петлителя к игле устанавливается поворотом державки 12 после ослабления винта 13. Носик петлителя должен подой­ти к игле, когда будет сформирована игольная петля, т. е. при подъе­ме иглы из крайнего нижнего положения на 5= 3...4 мм.

Гарантированный зазор А = 0,1...0,15 мм между носи­ком петлителя и лезвием иглы в момент захвата игольной петли устанавливается после перемещения державки 12 с петлителем 9 вдоль вала 14 и ослабления винта 13.

Поперечный ход петлителя регулируется после ослаб­ления винта 15 крепления шарового пальца 11 в по­водке 16. При выдвижении пальца 11 из поводка 16 ход петлителя поперек линии строчки уменьшается.

Двигатель ткани в машине установлен дифференциального типа (две рейки) и имеет узлы подъема, продвижения рейки и прижимной лапки.

Машина 1276 класса имеет электромагнитное устройство обрезки бейки, которое располагается на платформе машины справа от иглы за прижимной лапкой. Устройство имеет ножи: неподвижный, установленный на платформе и подвижный.

Машина 976-1 кл. (АО «Подольск»)

Предназначена для стачивания среднего шва брюк двумя параллельными строчками двухниточного цепного стежка, проложенными вплотную одна к другой. Машина снабжена двумя иглами и двумя петлителями.

Механизм иглы кривошипно-шатунный. Главный вал расположен под платформой машины и состоит из двух коленчатых валов, жестко соединенных друг с другом с помощью глухой соединительной муфты. На нижнем конце игловодителя установлен иглодержатель для крепления двух игл. Иглы устанавливаются длинными желобками вперед, одна игла находится чуть позади другой.

Петлители совершают сложные пространственные движения. Их механизм состоит из двух узлов: продольных и поперечных перемещений (относительно линий строчек). Продвижение ткани осуществляется механизмом реечного типа, состоящего из двух узлов: вертикальных и горизонтальных перемещений рейки. В машине нет устройства для закрепки строчек. Длина стежка регулируется нажатием кнопки под платформой машины и поворотом шкива, на который нанесены деления длин стежков.

Механизм петлителей. Валик 16 смонтирован в платформе машины в двух втулках 4 и 15 параллельно линии строчки и имеет возможность поворота вокруг своей оси на определенный угол и возвратно-поступательного перемещения вдоль оси. Державка 12 закреплена на валике 16 с помощью клеммового зажима, а петливставлены в отверстие державки и прикреплены стопорными винтами 11.

Регулировки:

1. Величину хода петлителей 10 в поперечном направлении регулируют осевым перемещением пальца 14 внутри поводка 17 после ослабления винта его крепления. Если палец выдвинуть из поводка, то величина хода уменьшится.

2. Положение петлителей 10 относительно игл регулируется поворотом державки 12 после ослабления винта ее крепления.

3. Положение петлителей 10 в вертикальном направлении относительно игл регулируют вертикальным их перемещением после ослабления винтов 11. При крайнем нижнем положении игл носики петлителей должны находиться на расстоянии 8 мм от нижней плоскости игольной пластины и были наклонены под углом 50 к линии своего движения.

4. Зазор между носиками петлителей и иглами (0,1-0,15 мм) регулируется перемещением державки 12 вдоль валика 16 после ослабления винта ее крепления.

Машины класса 1276, 976 являются модификациями конструктивно-унифицированного ряда. Базовой машиной этого ряда является машина класса 876, предназначен­ная для подшивания краев бельевых изделий трехниточным цеп­ным стежком типа 406. В машине используется вторая игла. Рассто­яние между иглами 3 мм. Процесс формирования трехниточного плоского цепного стежка отличается от формирования двухниточного стежка выполнением захвата одним петлителем игольных петель двух игл и захватом иглами нитки петлителя.

Строение машины 876 класса:

1.  механизм иглы – кривошипно-шатунный;

2.  механизм петлителя – совершает сложное пространственное движение:

колебательное, поперек линии строчки;

возвратно-поступательное, вдоль линии строчки.

3.  механизм перемещения материалов – реечного, дидеференцированного типа;

Заправка нитей:

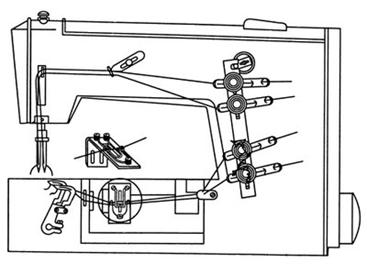

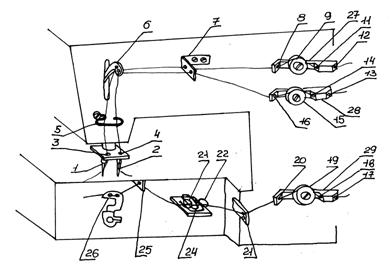

Нить левой иглы 1 с бобины проводят через отверстие 12 и 11 нитенаправителя 27, между шайбами регулятора натяжения 9, в отверстие 8 нитенаправиЧерез отверстие нитенаправителя 7, через отверстие нитеподатчика 6, через проволочный нитенаправитель 5, в отверстие 3 на игловодителе и в ушко иглы 1 от работающего.

Нить правой иглы 2 с бабины проводят через отверстие 13 и 14 нитенаправителя 28, между шайбами регулятора натяжения 15, в отверстие 16 нитенаправиЧерез отверстие нитенаправителя 7, через отверстие нитеподатчика 6, через проволочный нитенаправитель 5, в отверстие 4 на игловодителе и в ушко иглы 2 от работающего.

Нить петлис бабины проводят через отверстие 17 и 18 нитенаправителя 29, между шайбами регулятора натяжения нити 19, через отверстие 20 нитенаправиВ отверстие нитенаправипроволочную петлю 22, затем под правую и левую ветви проволочного нитенаправителя 24, в проволочную петлю 23, в отверстие нитенаправии последовательно в два отверстия петли

В конструктивно-унифицированный ряд входят более 20 моди­фикаций и вариантов машин многониточного цепного стежка

Процесс образования однониточного цепного стежка

Для образования строчки наряду с иглой, рейкой, нитеподатчиком и лапкой применяют петлитель, состоящий из носика 1 для захвата и проникновения в игольную петлю, пятки 2 для удержания старой петли, хвостика 3 с наклонной плоскостью для разворота петли и перевода ее под пятку 2 и оси 4 для установки петлителя на валу.

Схемы образования однониточного цепного стежка с использованием вращающегося петлителя

1. Игольную петлю, которую формирует игла 4 при подъеме из крайнего нижнего положения на 2…4 мм, захватывает носик петлителя 3.

2. Захватив игольную петлю, петлитель 3 расширяет ее, вращаясь против часовой стрелки.

3. При расширении петли она смещается на ось петлителя и одна из ветвей попадает на наклонную плоскость хвостика. Нитеподатчик 2 движется синхронно с иглой 4. После выхода иглы из материала происходит перемещение материала рейкой 1 на длину стежка.

4. При дальнейшем вращении петлителя ветви игольной петли меняют свое положение: дальняя переходит вперед, а ближняя – назад. Петля остается на петлителе благодаря его пятке.
