b1 = 1,94 : [(1:0,67) + 0,12] = 1,21 м; c1 = 2,06 : [(1:0,67) - 0,12] = 1,51 м. Тогда площадь сечения в начале участка будет равна: F1 = [(1,94?1,21) : 2] + [(2,06?1,51) : 2] + [(1,94?2,06) : 2] ? 1,0 = 4,73 м3.

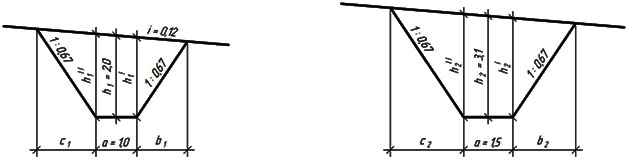

Рисунок 3.5 - Площади поперечного сечения участка
Для поперечного сечения в конце участка (рис.2,б) имеем: h'2 = 3,10 – 0,5 ? 0,12 = 3,04 м; h''2 = 3,10 + 0,5 ? 0.12 = 3,16 м. Тогда b2 = 3,04 : [(1,0 : 0,67) + 0,12] = 1,89 м; c2 = 3,16 : [(1,0 : 0,67) - 0,12] = 2,32 м. Принимаем a = 1,0 м (как в начале участка). Отсюда находим F2 = [(3,04?1,89) : 2] + [(3,16?2,32) : 2] + [(3,04?3,16) : 2] ? 1,0 = 9,64 м.
Объем траншеи W по приближенной формуле будет равен: ![]()
= [(4,73 + 9,68) :2] ? 80 = 575 м3.
Задача 3.4 Решить предыдущую задачу с изменением ее условий согласно вариантам, приведенным в таблице 3.6.
Вариант | L, м | a, м | 1:m | h1, м | h2, м | i |
1 | 60 | 0.8 | 1 : 0.5 | 1.5 | 2.10 | 0.10 |
2 | 90 | 1.20 | 1 : 1 | 1.80 | 2.50 | 0.15 |
3 | 120 | 1.50 | 1 : 1.25 | 2.10 | 2.80 | 0.12 |
4 | 110 | 1.10 | 1 : 0.67 | 2.40 | 3.10 | 0.14 |
5 | 150 | 2.10 | 1 : 1.25 | 1.60 | 2.60 | 0.13 |
6 | 210 | 1.80 | 1 : 0.67 | 1.90 | 3.20 | 0.11 |
7 | 99 | 1.25 | 1 : 1 | 1.85 | 2.55 | 0.15 |
8 | 125 | 1.55 | 1 : 1.25 | 2.15 | 2.85 | 0.12 |
9 | 115 | 1.15 | 1 : 0.67 | 2.45 | 3.15 | 0.14 |
10 | 158 | 2.15 | 1 : 1.25 | 1.65 | 2.65 | 0.13 |
11 | 219 | 1.85 | 1 : 0.67 | 1.95 | 3.25 | 0.11 |
Таблица 3.6 – Основные данные для определения количества циклов
3.5 ПРИМЕР: Определить объем котлована прямоугольной формы в плане, размерами по дну a ? b = 12 ? 30 м, глубиною h = 4,0 м; грунт - супесок. Поверхность участка можно принять горизонтальной.
Расчет произвести по точной и по приближенной формулам.
Определить ошибку в процентах в последнем случае.
Определить объем грунта, подлежащей отвозке после засыпки пазух. Грунт – песок. На рисунке 3.6 представлена схема определения объема котлована.

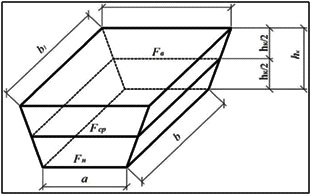

Рисунок 3.6 – Схема для определения объема котлована
РЕШЕНИЕ: Согласно СНиП на земляные работы и приложения, наибольшая крутизна откосов должна составлять 1:1. При этом размеры котлована по верху будут определяться, ширина a1 = 12 ? 2 ? 4 ? 1=20 м; длина b1 = 30 ? 2 ? 4 ? 1=38 м.
1. Точный объем котлована определяется по так называемой формуле объема обелиска:
| (3.16) |
тогда точный объем будет равен W1 = (4:6) ? [(2?12 + 20) ? 30 + (2 ? 20 + 12) ? 38] = 2197 м3.
2. Приближенный объем котлована определяется по формуле:
| (3.17) |
где: F и F1 – площади котлована по низу и по верху. Определяем F=a ? b = 12 ? 30=360 м2 и F1 = a1 ? b1 = 20 ? 38=760м2. Определяем W2 = [(360 + 760) : 2] ? 4 = 2240 м2.
Вычисляем приближенный объем котлована, который оказался больше его истинного значения на величину [(2240 - 2197) : 2240] ? 100 = 1,9%.
3. Объем грунта в паузах (в плотном состоянии) составляет 2197 - (12 ? 30 ? 4) = 757 м3.
Согласно ЕНиР сб.2 [6] коэффициент остаточного разрыхления для песка составляет от 2.0 до 5.0%; принимаем его равным 2%. Исходя из этого, объем грунта, подлежащего отвозке (в плотном теле), будет равен: (12 ? 30 ? 4) + (757 ? 0.02) = 1455 м3
Коэффициент первоначального разрыхления для песка, согласно тому же справочнику, принимаем равным 12%. Отсюда объем грунта в рыхлом состоянии будет равен 1455 ? 1.12=1629 м3.
Задача 3.5 Решить предыдущую задачу с изменением ее условий согласно вариантам, приведенным в таблице 3.7. Определить, в каких случаях допустимо пользоваться приближенной формулой, если допускаемая при этом погрешность не должна превышать 3%.
Таблица 3.7 – Основные данные для определения количества циклов
Вариант | a, м | b, м | h, м | Грунт |
1 | 4 | 4 | 2,0 | Песчаный |
2 | 14 | 20 | 3,5 | Суглинок |
3 | 12 | 28 | 4,0 | Глина |
4 | 6 | 6 | 2,5 | Супесок |
5 | 3 | 3 | 2,0 | Суглинок |
6 | 5 | 5 | 1,8 | Супесок |
7 | 7 | 7 | 1,8 | Суглинок |
8 | 10 | 8 | 1,9 | Глина |
9 | 11 | 12 | 2,3 | Супесок |
10 | 13 | 17 | 2,8 | Суглинок |
11 | 17 | 9 | 2,4 | Супесок |
3.2 Выбор землеройных и землеройно-транспортных машин
В строительстве широко применяются землеройные и землеройно-транспортные машины [2]. При этом землеройные машины подразделяются на одноковшовые экскаваторы – прямая и обратная лопата, драглайн, грейфер, экскаваторы с телескопической стрелой для планировки откосов, а также на многоковшовые экскаваторы. Одноковшовые экскаваторы со стандартными ковшами, вместимостью 0,15; 0,25; 0,4; 0,5; 0,65; 0,8; 1,0; 1,25; 1,6; 2,5 м3, с различным видом рабочего оборудования: прямая лопата, обратная лопата, драглайн, грейфер и другие виды сменного рабочего оборудования для вспомогательных операций (рыхлители, планировщики и др.).
Выбор рационального типа экскаватора, его мощности и рабочего оборудования является одним из главных вопросов проектирования технологии земляных работ. На выбор типа экскаватора оказывают влияние многие факторы:
- объем земляных работ; размеры выемки(ширина, глубина); гидрогеологические условия (группа грунта, наличие грунтовых вод, атмосферных осадков); способ разработки котлованов, траншей («в отвал», в транспортные средства); заданная продолжительность работ.

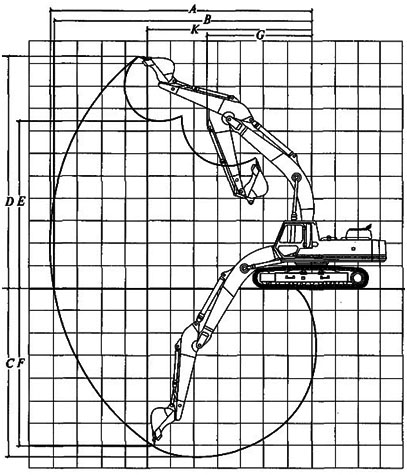

Рисунок 3.7 – Диаграмма основных технических параметров одноковшового экскаватора: А – максимальный радиус резания; В - максимальный радиус резания копания; С – наибольшая глубина копания; D – максимальная высота копания; Е – наибольшая высота разгрузки; F – наибольшая глубина резания; G – минимальный радиус разгрузки; К – радиус выгрузки при высоте Е.
Общие рекомендации по выбору основных машин для производства земляных работ приведены в таблице 3.8.
Таблица 3.8 – Рекомендации по выбору экскаваторов для производства земляных работ
Объем грунта, подлежащий разработке, м3 | Экскаваторы. Вместимость ковша, м3 |
До 500 | 0,15 |
500-1500 | 0,25-0,30 |
1500-5000 | 0,40-0,50 |
5000-8000 | 0,65 |
8000-11000 | 0,80 |
11000-13000 | 1,00 |
13000-15000 | 1,25 |
Более 15000 | 1,50 |
Вместимость ковша экскаватора выбирается в зависимости от объема земляных работ. Указанная в таблице 3.8 вместимость ковша не является безусловной, а подлежит уточнению в зависимости от других технологических и экономических факторов (вид грунта, высота забоя, продолжительность работ и др.).
Основные характеристики гидравлических экскаваторов приведены на рисунке 3.8.
|
