ПРИЛОЖЕНИЕ Г

Г1 Данные о продолжительности погрузочно-разгрузочных

операций на транспорте

I. Нормы на погрузку и разгрузку бортовых автомобилей краном, электротельфером и другими погрузочными механизмами (заимствовано из единых норм выработки и времени на вагонные, автотранспортные и складские погрузочно-разгрузочные работы).

Вес груза при одновременном подъеме механизмом	Нормы времени в мин на погрузку и разгрузку 1 т груза для бортовых автомобилей следующей грузоподъемности
3,0	4,0	5,0	6,0	7,0	8,0	10,0	11,0	12,0	15,0
До 1 т включительно	11,22	10,7	10,43	10,18	10,18	10,01	10,09	9,82	9,82	9,65
Свыше 1 до 3 т включительно	5,62	5,16	4,81	4,65	4,55	4,38	4,38	4,19	4,19	4,11
Свыше 3 до 5 т	3,73	3,29	3,02	2,69	2,74	2,60	2,60	2,32	2,32	2,24

II. Время простоя автомобиля или автопоезда под механизированной погрузкой (экскаватором или бункером) и разгрузкой автомобилей-самосвалов в минутах (составлено на основании единых норм выработки и времени на вагонные, автотранспортные и складские погрузочно-разгрузочные работы).

Наименование грузов	Способ погрузки	Грузоподъемность самосвалов, т
2,5	3,0	4,0	5,0	6,0	7,0	8,0	10,0	25,0
Навалочные легко отделяе-мые от кузова (песок, земля, щебень, гравий)	Экскаватором Емкость ковша до 1 м3	9,2	9,9	11,1	12,5	13,9	15,7	17,2	19,6	40,5
То же, 1-3 м3	6,2	6,4	6,7	7,0	7,5	7,7	7,9	8,4	12,5
Вязкие и полу-вязкие (глина, сырой грунт, частично смерзшийся и слежавшийся грунт)	Емкость ковша до 1 м3	10,0	11,2	13,2	14,7	16,6	18,8	20,1	24,7	51,5
То же, 1-3 м3	6,7	7,0	7,5	8,0	8,6	8,8	9,3	10,3	17,2
Сыпучие грузы	Из бункера	6,7	7,0	7,5	8,0	8,6	8,8	9,3	10,3	17,2

Примечание. При применении частичной механизации погрузочных работ на разгрузку самосвала с маневрированием принимают 3,6 мин на одну ездку.

ПРИЛОЖЕНИЕ Д

Д1 Классификация грузов для перевозки автомобильным транспортом

(из Справочника единых тарифов на перевозку грузов автомобильным транспортом)

Наименование грузов	Класс грузов
Баки металлические	2
Войлок строительный в кипах	2
Гравий	1
Грунт	1
Железобетонные конструкции (кроме крупногабаритных)	1
Известь негашеная	1
Кирпич красный россыпью	1
Контейнеры с разным грузом	2
Лесоматериалы	1
Опилки и стружка древесные	4
Переплёты оконные деревянные	3
Песок речной и горный	1
Толь кровельный	1
Цемент	1
Шлаковата	3

Примечание. Грузы 1 класса обеспечивают коэффициент использования грузоподъемности автомобиля Кгр=1,0; для грузов 2 класса Кгр=0,71?0,99; для грузов 3 класса Кгр=0,51?0,70; для грузов 4 класса Кгр= до 0,50.

ПРИЛОЖЕНИЕ Е

Е1Технические характеристики колесных тракторных скреперов

основные технические показатели

Марка скрепера	Емкость ковша	Ширина резания	Глубина резания, мм	Тип трактора или тягача	Номинальная мощность, л. с.	Толщина выгружаемого слоя (максимальная), мм	Наименьший радиус поворота, м
геометрическая, м3	при наборе грунта “с шапкой”, м3	по ковшу скрепера, м	вместе с открылками, м
Д-217	1,5	1,7	1,02	1,10	100	КД-35	37	200	3
Д-183	2,25	2,50	1,65	1,86	150	ДТ-54	54	300	3
Д-230	2,25	2,50	1,65	1,86	120	ДТ-54	54	300	3
Д-354	2,75	3,20	1,90	2,16	150	ДТ-54	54	200	4
Д-147	6,0	8	2,59	2,59	300	С-80	80	400	5
Д-222	6,0	8,0	2,59	2,59	300	С-100	100	350	5
Д-222А	8,0	10,0	2,59	2,59	300	С-100	100	300	5
Д-213А	10,0	12,0	2,83	2,83	350	С-140	140	300	6
Д-188	15,0	18,0	3,12	3,12	300	С-140 и толкач	140 и 140	400 400	7
Д-106	4,2	—	1,50	—	173	С-80	80	200	2
Д-357-Г	9	—	2,72	—	300	МАЗ-529В	165	450	6
Д-374	7	10,0	2,59	—	300	С-100	100	350	3

Е2 Данные для расчета производительности скреперов

(заимствовано из справочника по земляным работам НИИОМТП)

I. Сопротивления движению транспортных скреперов:

для хорошей грунтовой дороги	- 80 кг/т
для бездорожья	- 200 кг/т

II. Значение коэффициентов наполнения ковша и разрыхления грунта Кн и Кр.

Грунт	Кн	Кр
Песчаный	0,8	0,12
Суглинок	1,0	1,25
Глина	1,0	1,35

III. Коэффициент Кнр, применяемый для учета неравномерности снимаемой стружки – 0,7.

ПРИЛОЖЕНИЕ Ж

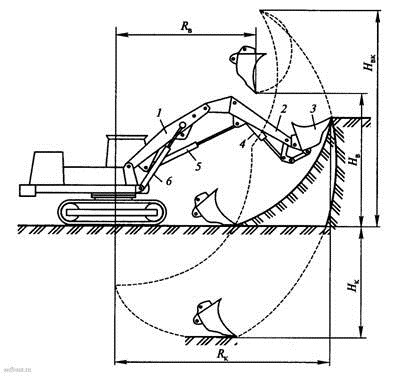

Ж1 Технические данные прямых лопат гидравлических и канатных полноповоротных экскаваторов

Показатели	Марка экскаваторов
ЭО-3311Г; ЭО - 3311ГХ	ЭО - 3111В (Э-303Б)	Э-6525; Э-6525БС; Э-6525БХЛ	ЭО-4111В; ЭО-4112	ЭО - 5111ЕХЛ (Э-10011Е)
Вместимость ковша, м3	0,4	0,4	0,65	0,65	1,0
Ширина ковша, м	0,83	0,83	1,1	1,25	1,4
Наибольшая высота, м:
копания,  Hвк	6,2	6,2	7,9	7,9	8,2
выгрузки, Hв	4,3	4	5,6	5,7	6
Наибольший радиус, м:
копания,  Rк	5,9	6,15	7,8	7,36	8,3
выгрузки,  Rв	5,4	5,4	7,2	7,8	9,2
Глубина копания ниже уровня стоянки Hк, м	-	-	1,5	-	1,8

Ж2 Технические данные обратных лопат полноповоротных экскаваторов
с канатной подвеской
