П1 Технические характеристики звенчатых центраторов

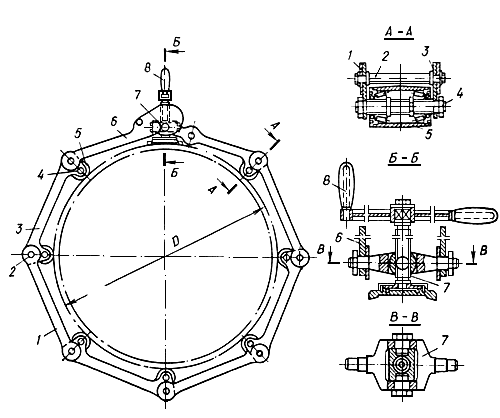

Центратор наружный звенчатый:

1 - соединительное звено; 2 - распорка;

3 - звено опорное; 4 - ось ролика; 5 - ролик; 6 - звено накидное; 7 - натяжное устройство; 8 – рукоятка

Тип	Марка	Диаметр свариваемых труб, мм	Масса, кг
Звенчатые	ЦЗ-51А	530	22,0
ЦЗ-61А	630	25,0
ЦЗ-71А	720	28,0
ЦЗ-81А	820	31,0
Эксцентриковые	ЦЗ-91А	920	34,0
ЦЗ-101А	1020	37,0
ЦЗ-121А	1220	43,0
ЦЗ-141А	1420	49,0
ЦН-21	219	12,4

ПРИЛОЖЕНИЕ Р

Р1 Технические данные передвижных самовсасывающих центробежных водоотливных насосов

Показатели	Марка насосов
С-245	С-665	С-666	С-774	С-798
Подача насоса, м3/ч	100	120	120	50	50
Давление, кПа	196	196	196	196	196
Максимальная высота всасывания, м	6	6	6	6	6
Продолжительность всасывания, мин	5	3	3	3	3
Диаметр рукава, мм	100	100	100	75	75
Двигатель:
марка	Т-62-1	УД-2	АО-52-2	Д-300	АО-42-2
мощность, кВт	9,6	5,9	7,0	3,7	2,9
Частота вращения, мин-1	1200	3000	2830	3000	2830
Основные размеры, мм:
длина	1200	1240	1340	855	940
ширина	915	600	700	295	385
высота	900	1050	1010	790	700
Масса, кг	260	290	260	150	130

Р2 Технические данные самоходных водоотливных агрегатов

Показатели	Марка агрегатов
УОВ-1А	АВ-701А
Подача, м3/ч	200	700
Максимальное давление, кПа	156	120
Максимальная высота всасывания, м	6	6
Продолжительность самовсасывания, мин	До 3	До 3-4
Диаметр шлангов, мм	100	100
Насос самовсасывающий:
марка	С-245	ВСА-200
число ступеней	1	1
частота вращения, мин-1	1500	1500
Марка базового трактора	Т-74-С3	ДТ-75
Двигатель:
марка	СМД-14	СМД-14Н
мощность, кВт	55	58,8
Основные размеры, мм:
длина	5150	5200
ширина	2120	2150
высота	2300	2830
Масса (общая), т	6,69	7920
Масса оборудования, т	1,29	-

Р3 Технические данные водопонизительных установок

Показатели	Марка установок
ЛИУ-5	ЛИУ-6	ЭН-70
Подача насоса, м3/ч	120	140	180
Максимальное давление, кПа	390	343	85
Вакуумметрическая высота всасывания, м	8	8	5
Коэффициент полезного действия насоса	0,6	0,78	0,7
Диаметр патрубков, мм:
всасывающего	150	150	150
нагнетающего	125	125	250
Электродвигатель:
марка	А-71-72	АО2-71-4	А2-91-4
мощность, кВт	20	22	75
Частота вращения, мин-1	1450	1500	1475
Основные размеры, мм:
длина	1850	1900	48000
ширина	735	735	5000
высота	1170	1200	1500
Масса насоса (общая), кг	670	760	10500
Длина осушаемой траншеи, м	90	102	-

Р4 Технические данные водоотливной установки

Назначение	Отлив воды, заполнение и опрессовка
Базовый трактор	ДТ-75-РС-2
Марка водоотливного насоса	С-245
Подача, м3/ч	200
Напор, м	16
Марка опрессовочного насоса	ЦВ-6,3/160
Подача, м3/ч	22,7
Напор, м	160
Ширина отвала бульдозера, мм	2560
Основные размеры, мм:
длина	5500
ширина	2560
высота	2650
Масса, т	7,8

ПРИЛОЖЕНИЕ С

С1 Технические данные наполнительных агрегатов для заполнения трубопроводов перед испытанием

Показатели	Марка агрегатов
АН-261	АН-501
Марка насоса	ЦНС300-180	ЭВ-200х4
Подача, м3/ч	260	480
Давление, МПа	1,55	1,28
Двигатель:
марка	2Д12Б	1Д12Н-500
мощность, кВт	220	368
Основные размеры, мм:
длина	550	6000
ширина	2180	1900
высота	2750	2650
Масса (сухая), кг	8400	8300

С2 Техническая характеристика опрессовочных агрегатов

Показатели	Марка агрегатов
АО-161	АО-401	АНО-202
Марка насоса	9МГр-73	Т2-2,5/400	ЗК-45/55, ГБ-351А
Подача при наполнении, м3/ч	22	-	45
Давление, МПа	13	40	0,55
Подача при опрессовании, м3/ч	-	2,5	1,8
Двигатель:
тип	А-01МБ	4A200L2УЗ	ЗМЗ-321-01
мощность, кВт	96	45	22
Основные размеры, мм:
длина (без дышла)	6300	3050	3050
ширина	2000	1500	1500
высота	2750	1750	1750
Масса (сухая), кг	8000	2800	2360

С3 Технические данные ручных опрессовочных насосов

Показатели	Марка насосов
ГН-60	ГН-200М
Подача, м3/ч	0,1	0,37
Максимальное давление, кПа	До 590	До 2940
Основные размеры, мм:
длина	400	445
ширина	190	190
высота	150	160
Масса, кг	14	23
