Технология строительного производства (стр. 52 )

ПРИЛОЖЕНИЕ З

З1 Технические данные бульдозеров

Показатели	Марка бульдозеров
ДЗ-37	ДЗ-133	ДЗ-42	ДЭ-53	ДЗ-110А-2
Марка базового трактора	МТЗ-52	МТЗ-82	ДТ-75р-С2	Т-100М	Т-130М. Г.1
Марка двигателя	Д-50	Д-240	А-41М	Д-108	Д-160
Мощность, кВт	40	55	66	80	117
Привод	Гидравлический	Канатный	Гидравлический
Скорость движения, км/ч:
вперед	1,65-25,8	16	5,1-11,2	2,36-10,1	2,37-10,5
назад	3,5-5,95	10,5	4,1-4,7	2,8-7,6	2,32-12,6
рабочая	1,65	2,5	2,1-3,2	2,36-3,78	-
Длина отвала, м	2,1	2,1	2,56	3,2	3,2
То же, с уширением, м	-	2,49	3,1	-	-
Высота отвала, м	0,65	0,65	0,8	1,2	1,3
Наибольшая глубина опускания отвала	0,2	0,2	0,2	1,0	0,465
Наибольшая высота подъема отвала, м	0,5	0,6	0,6	0,9	1,03
Основные размеры, мм:
длина	4580	5250	4650	5300	5490
ширина	4670	2120	2560	3200	3220
высота	2100	2760	2304	3040	3130
Масса, т:
общая	3,8	4,25	7,0	14,11	15,947
навесного оборудования	0,48	0,55	1,07	2,13	1,91

З2 Технические данные бульдозеров

Показатели	Марка бульдозеров
ДЗ-116А	ДЗ-24А	ДЗ-126А	ДЗ-94С
Марка базового трактора	Т-130М-Г.1	Т-180Г	ДЭТ-250М	Т-330
Марка двигателя	Д-160	Д-180	В-31	8ДВТ-330
мощность, кВт	117	132	243	272
Привод	Гидравли-ческий	Канатный	Гидравлический	Электро- гидравлический
Скорость движения, км/ч:
вперед	2,37-10,5	2,86-11,96	1,14 -13,3	0 -13
назад	3,32-12,1	3,21-7,49	1,7-19	0 -10,8
рабочая	-	2,74	-	1,6
Длина отвала, м	3,2	3,64	4,31	4,73
То же, с уширением, м	-	4,34	-	-
Высота отвала, м	1,3	1,48	1,55	1,75
Наибольшая глубина опускания отвала, м	0,465	1,0	0,55	0,65
Наибольшая высота подъема отвала, м	1,03	1,2	0,8	1,53
Основные размеры, мм:
длина	6240	6660	9035	8740
ширина	3220	3690	4340	4730
высота	3130	2825	3240	4280
Масса, т:
общая	17,42	18,26	3878	51,3
навесного оборудования	1,91	3,25	4,72	11,3

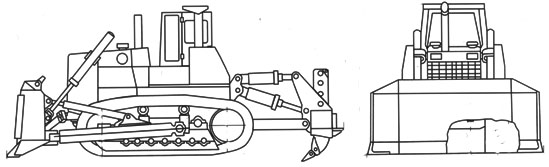

З3 Технические данные навесных рыхлителей для бульдозеров

Показатели	Марка рыхлителей
ДП-22С	ДП-26С	ДП-9ВХЛ	ДП-10С
Марка базового бульдозера	ДЗ-25с	ДЗ-116А	ДЗ-126А	ДЗ-94с
Марка базового трактора	Т-180КС	Т-130.1.Г.1	ДЭТ-250М	Т-330
Производительность при рыхлении грунта IV группы, га/с	10-12	5 -8	12-15	-
Скорость движения, км/ч:
вперед	2,86-11,96	3,17-10,15	2,3-20	0-13
назад	2,67-6,82	3,05-8,5	2,3-20	0-10,8
рабочая	2,74-4,85	3,2-4	2,3-3,5	1,6
Число зубьев (стоек)	3	1	3	1-3
Расстояние между осями зубьев, м	0,74	-	1,02	0,95
Наибольший просвет под зубьями, м	0,85	0,55	0,7	-
Глубина рыхления, м	0,5	0,45	0,7	0,7
Ширина полосы рыхления, м	1,67	0,75	2,55	2,0

1	2	3	4	5
Основные размеры, мм:
длина с трактором	8,35*	6,4	9,215	8,74
ширина	3,64	3,22	4,37	4,73
высота	2,82	3,087	3,24	3,45
Масса, т:
общая  с трактором	22,67	17,72	38,78*	52,03
оборудования	2,35	1,4	5,9	-

Примечание: * Размеры с бульдозером

ПРИЛОЖЕНИЕ К

К1 Катки для уплотнения грунта

(заимствовано из Справочника по земляным работам, НИИОМТП. Госстройизтад, 1960)

Тип катка	Вес катка	Толщина уплотнения, м	Производительность в смену, м3
без балласта, м	с балластом, м	1 катком	3 катками
I. Прицепные катки
Д-126А	2,6	4,4	0,10-0,13	2000	6000
Д130А	3,2	5,0	0,25-0,35	2700	8000
Д-130Б	3,74	5,52	0,40	3000	8000
Д-220	12,7	28,3	0,50-0,80	8000	—
II. Катки на пневматических шинах
Д-219	1,9	10,0	0,15-0,20	1000	—
Д-263	5,0	25,0	0,20-0,30	1400	—
Д-326	10,0	50,0	0,25-0,30	3000	—
Д-242	10,0	70,0	0,25-0,50	3000	—

ПРИЛОЖЕНИЕ Л

Л1 Технические данные автомобильных стреловых кранов

Показатели	Марка кранов
КС - 1562А	КС - 3573А	КС - 4561А	КС - 4571	КС - 3577	МКА-10М	МКА-16
Максимальная грузоподъем - ность, т	5	10	16	16	12,5	10	16
Грузоподъем - ность при максимальном вылете стрелы, т	1,5	1,5	3,8	3,8	13	2,7	4
Длина стрелы, м:
основной	6	9,5	9,75	8-14	8,1	10	10
удлиненной	10	15	22	21,7	21	18	23
Вылет крюка, м	3,2-6	4-14,6	3,9-10	3,9-10	3,5-13	4-9	4,1-21
Высота подъема крюка, м, при вылете стрелы:
наименьшем	6,2	16,5	10,5	10,6	14,5	10	11
наибольшем	3,8	10,2	3,7	1,5	8	6,2	6
Наибольшая скорость подъема груза, м/мин	12,5	10	8	8,4	18	6,4	39,4
Скорость передвижения, км/ч	75	75	65	70	85	76	62
Марка базового автомобиля	ГАЗ - 5317	ЗИЛ - 133/ТЯ	КрА3- 257К	КрАЗ - 257К	МАЗ - 5334	МАЗ-500А	КрАЗ - 257
Двигатель:
марка	ЗМЗ-53	КамАЗ - 740	ЯМЗ-238	ЯМЗ-238	ЯМЗ-236	ЯМЗ-236	ЯМЗ-238
мощность, кВт	85	155	177	177	132	132	177

Тип привода	Механический	Гидравлический	Дизель - электрический	Гидравлический	Механический
Основные размеры, мм:
длина	8350	11300	14020	11570	9950	13280	14300
ширина	2450	2500	2500	2680	2500	2800	2800
высота	3330	3270	3800	3350	3850	3945	3940
Масса, т	7,4	15,6	22,7	15,6	14,6	14,8	22,7

Л2 Технические данные кранов на пневмоколесном ходу
