Показатели | Марка экскаваторов | ||||
ЭО-3111В (Э-303Б) | ЭО-3311Г (Э-302Б) | ЭО-3211В (Э-304В), ЭО-32111 (Э-304Г) | ЭО-4111В (Э-652Б, Э-652БХЛ); ЭО-4112 | ЭО-5111ЕХЛ (Э-10011Е) | |
Вместимость ковша, м3 | 0,5 | 0,4 | 0,4 | 0,65 | 1,0 |
Ширина, м | 0,9 | 0,9 | 0,9 | 1,25 | 1,3 |
Наибольшая глубина копания А, м | 4,3 | 4,0 | 4,0 | 5,8 | 6,9 |
Высота выгрузки, м | |||||
Начальная, Б | 2,9 | 4,3 | 3,1 | 3,1 | 3,1 |
Конечная, В | 5,4 | 4,3 | 5,6 | 6,1 | 6,14 |
Наибольший радиус копания Г, м | 7,8 | 5,9 | 7,8 | 7,8 | 10,5 |

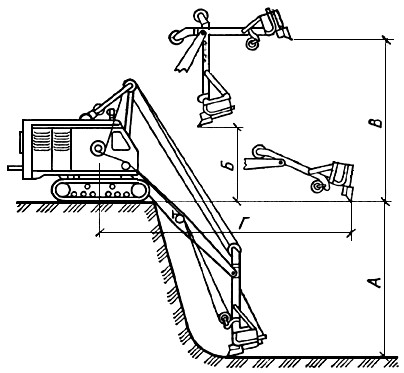

Ж3 Технические данные обратных лопат экскаваторов с канатной подвеской
Показатели | Марка экскаваторов | |||||
ЭО-3322А; ЭО-3322Б; ЭО-3322В; ЭО-3323 | ЭО-3121Б (Э-5015А, Э-5015Б) | ЭО-4121А; ЭО-4121Б; ЭО-4124ХЛ | ЭО-4123; ЭО-4124 | |||
Рукоять: Стандартная - С Удлиненная - У | С | У | С | У | С | С |
Вместимость ковша, м3 | 0,4 | 0,5 | 0,5 | 0,5 | 0,65 | 1,0 |
Ширина ковша, м | 0,8 | 0,8 | 0,83 | 0,83 | 0,83 | 1,16 |
Наибольшая глубина копания А, м | 5 | 4,2 | 4,5 | 2,5 | 7,1 | 6 |
Наибольшая высота выгрузки Б, м | 5,2 | 4,8 | 3,9 | 5,5 | 5,2 | 5 |
Наибольшие радиусы, м: | ||||||
копания В | 8,2 | 7,5 | 7,3 | 7 | 10,2 | 8,2 |
выгрузки Г | 7,5 | 6,7 | 7,3 | 7 | 10,2 | 9,4 |
Радиус выгрузки при наибольшей высоте выгрузки Д, м | 7,2 | 6,4 | 4,9 | 2,6 | - | - |
Ж4 Технические данные экскаваторов драглайн
Показатели | Марка экскаваторов | ||||
ЭО-3211В (Э-304В); ЭО-3211Г (Э-304Г) | ЭО-3311Г (Э-302Б) | Э-652Б; Э-652БХЛ; ЭО-4111В; ЭО-4112 | ЭО-5111ЕХЛ (Э-10011Е) | ЭО-3111В (Э-303Б) | |
Вместимость ковша, м3 | 0,4 | 0,4 | 0,65 | 1,0 | 0,4 |
Ширина ковша, м | 0,9 | 0,9 | 1,16 | 1,3 | 0,83 |
Длина стрелы, м | 10,5 | 10,5 | 10 | 12,5 | 10,5 |
Наибольшая глубина копания, м, при проходе: | |||||
боковом, А | 5,3 | 5,3 | 4,4 | 5,5 | 5,3 |
Концевом, Б | 7,6 | 7,8 | 7,3 | 9,4 | 7,6 |
Наибольшая высота | |||||
выгрузки В, м | 4,0 | 4,0 | 3,5 | 4,1 | 4 |
Наибольший радиус, м: | |||||
Копания, Г | 11,1 | 11,1 | 11,1 | 13,5 | 11 |
Выгрузки, Д | 10 | 10 | 10 | 12,2 | 10 |

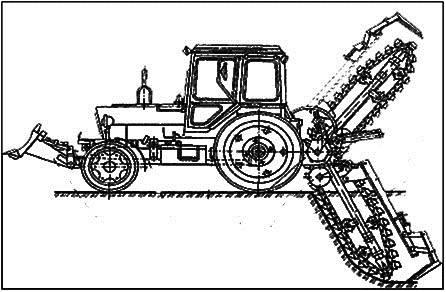

Ж5 Технические данные многоковшовых цепных экскаваторов
Показатели | Марка экскаваторов | |||
ЭТЦ-165 | ЭТЦ-208А: ЭТЦ-208В | ЭТЦ-252 | ЭТЦ-163 | |
1 | 2 | 3 | 4 | 5 |
Профиль траншеи | Прямоугольный | Трапецеидальный | Прямоугольный | |
Наибольшая глубина траншеи, м | 1,6 | 2 | 2,5 и 3,5 | 1,7 |
Наибольшая ширина траншеи по дну, м | 0,27; 0,4 | 0,6 | 0,8; 1 | 0,25 |
Базовая машина | Трактор МТЗ-82 | Трактор Т-130.1.Г-2 | Трактор ТТ-4 | Специальная |
Двигатель: | ||||
марка | Д-240 | Д-130Г.2 | А-01М | Д-50 |
мощность, кВт | 59 | 118 | 81 | 37 |
1 | 2 | 3 | 4 | 5 |
Скорость движения: | ||||
рабочая, м/ч | 20-650 | 0 -340 | 5 -150 | 15 -250 |
транспортная, км/ч | 1,89 -33,4 | До 5 | 2,25 -9,75 | 1,13-4,42 |
ковшевой цепи, м/с | 0,83-2,14 | 1,44-1,63 | 0,807-1,25 | 0,89-1,16 |
Число ковшей | 10; 14; 18 | - | - | 14-48 |
Наибольший вылет транспортера, м | - | - | - | 0,85 |
Ширина гусеничного хода, м | - | - | - | 2,48 |
Ширина гусеницы, мм | - | - | - | 530 |
Среднее удельное давление на грунт, кПа | - | - | - | 27 |
Основные размеры в транспортном положении, мм: | ||||
длина | 7800 | 8830 | 10200 | 8640 |
ширина | 2250 | 2735 | 3450 | 2480 |
высота | 3370 | 3270 | 3300 | 4470 |
Масса, т | 5,8 | 23,7 | 18,6 | 9,1 |

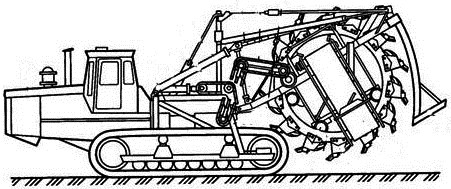

Ж6 Технические данные роторных траншейных экскаваторов
Показатели | Марка экскаваторов | |||||
ЭТР-134 | ЭТР-162 | ЭТР-204 | ЭТР-223 | ЭТР-224 | ЭТР-254 | |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
Наибольшая глубина траншеи, м | 1,3 | 1,6 | 2,0 | 2,2 | 2,2 | 2,5 |
Наибольшая ширина траншеи, м | 0,28 | 0,8 | 1,2 | 1,5 | 0,85 | 1,1-2,4 |
Вместимость ковша, л | - | 70 | 140 | 160 | 85 | 150 |
Наибольшая производи- тельность, м3/ч | 480 | 300 | 650 | 650 | 600 | 1200 |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
Базовая машина | Трактор ТТ-4 | Трактор ДТ-75 | Трактор Т-130.1.Г-1 | Трактор Т-130.1.Г | Трактор Т-130.1.1 | Специ - альная |
Двигатель: | ||||||
марка | А-01М | СМД-14 | Д-160 | Д-160 | Д-160 | ЯМЗ-240Б |
мощность, кВт | 81 | 55 | 118 | 118 | 118 | 220 |
Скорость рабочего хода, м/ч | 10-480 | 54-312 | 10-300 | 10-300 | 10-300 | 20-509 |
Число скоростей рабочего хода | - | 9 | Бесступенчатый | 32 | ||
Транспортная скорость движения, км/ч: | ||||||
вперед | 2,25-9,75 | 2,4-5,79 | 1,82-6,23 | 1,82-6,23 | 1,58-5,22 | 0,48-5,6 |
назад | 2,25-9,75 | 4,41 | 1,82-6,23 | 1,82-6,23 | 1,58-5,22 | 0,46-5,6 |
Диаметр ротора по зубьям, м | 2,36 | 2,9 | 3,55 | 3,83 | 3,83 | 4,35 |
Число ковшей | 18 | 10 | 14 | 14 | 14 | 24 |
Ширина транспортер-ной ленты, мм | - | 600 | 800 | 800 | 800 | 1200 |
Ширина ходовой базы по осям гусениц, м | - | 1,33 | 2600 | 2600 | 2600 | 2600 |
Ширина гусеницы, мм | - | 600 | - | - | - |
|
Удельное давление на грунт, кПа | 16 | 86 | 60 | 60 | 60 | 67 |
Просвет рабочего органа в транспортном положении с ковшом, мм |
|
|
|
|
|
|
Основные размеры, мм: | ||||||
длина в транспортном положении | 6300 | 8830 | 11100 | 11500 | 11150 | 13450 |
ширина без транспортера | 2500 | - | - | - | - | 3500 |
с транспортером | - | 3050 | 3200 | 3200 | 3200 | 4200 |
высота | 2750 | 300 | 4200 | 4240 | 4240 | 4770 |
Масса, т | 18,3 | 12,8 | 31 | 33,5 | 31,5 | 41 |
Ж7 Данные для расчета производительности экскаваторов,
|
