Глава 1. Устройство пути в кривых (стр. 6 )

Изменение размеров габаритов приближения строе­ний, расстояний между осями путей и от оси пути до внутреннего края опор, мачт, столбов и других сооруже­ний в кривых участках пути установлены Указаниями по применению габаритов приближения строений [14]. В этих Указаниях необходимые увеличения габаритных расстояний в кривых участках пути подсчитаны для ти­повых радиусов исходя из условия прохода вагона (при­нятого за расчетный) длиной 24 м с направляющей ба­зой (расстоянием между шкворнями тележек) 17 м. При пользовании этими Указаниями для действующих желез­ных дорог следует применять эксплуатационные нормы, габарита, которые устанавливают габаритную проходимость существующих сооружений, расположенных в кривых, при конкретных скоростях движения поездов и возвышениях наружного рельса. При реконструкции существующих линий или сооружений, а также при капитальном ремонте пути (когда это не связано с большими экономически нецелесообразными затратами) следует применять проектные нормы.

Минимально необходимое расстояние между осями путей в кривых в эксплуатационных условиях определяют по формуле

MKP = Mпр+dM+Δdм (1.22)

Где : Мпр - установленное междупутье на прямом участке пути (на перегоне 4100 мм), мм;

dM - уширение междупутья, мм;

Δdм - дополнительное уширение междупутья, мм, для случая когда hн>hвн.

Уширение междупутий dM в кривых приведено в табл.1.10.



Дополнительное уширение междупутья ΔdM=0 при

hн≤hвн, ΔdM=2,5(hн-hвн) при hн>hвн

Минимально необходимое горизонтальное расстояние от оси пути до внутреннего края опор, мачт, столбов и других сооружений в кривых определяют по формуле

DKP=Dпр+dн(вн)

Где : Dпр - допустимое габаритное расстояние от оси пути до внутреннего края сооружений на прямой, мм;

dн(вн) - увеличение горизонтальных расстояний соответствен­но с наружной или внутренней стороны кривой, мм.

Увеличение горизонтальных габаритных расстояний с наружной dH и внутренней dBH стороны кривой приве­дено в табл. 1.11 и 1.12.

Таблицы норм увеличения горизонтальных габарит­ных расстояний с внутренней стороны кривой при до­пускаемых габаритных расстояниях от оси пути до со­оружений на прямой, равных 2450 и 5700 мм, приве­дены в [14].

Эксплуатационные нормы для неприведенных в табл. 1.11 и 1.12 значений радиусов кривых и возвыше­нии наружного рельса определяются интерполяцией.





Рассмотрим несколько примеров расчета габаритных расстояний в кривых.

Пример 1. Определить минимально необходимое междупутье на перегоне в кривых радиусом R=730 м, R=720 м. Известно возвышение наружного рельса в кривых:

1-й случай — hH = 60 мм, hвн = 80 мм;

2-й случай — hн=110 мм, hBH = 80 мм.

Для 1-го случая по табл. 1.10 интерполяцией при RH = 750 м и hн=60 мм определяем dM=100 мм. Так как hB<hBH, то ΔdM =0.

Отсюда по формуле (1.22) минимально необходимое между­путье

Мкр = 4100+100+0=4200 мм.

Для 2-го случая по табл. 1.10 интерполяцией при RН = 730 м и hн =110 мм определяем dM=110 мм. Так как hH>hBH, то по фор­муле (1.23)

ΔdM = 2,5(110—80) =75 мм.

Отсюда по формуле (1.22) минимально необходимое между­путье

МKP=4100+105+75=4280 мм.

Пример 2. Определить минимально необходимое расстояние от оси пути до внутреннего края опор контактной сети с наружной и внутренней стороны кривой R= 650 м при возвышении наружного рельса h = 80 мм. Необходимое горизонтальное расстояние от оси пути до внутреннего края опор контактной сети на прямых для рассматриваемого участка составляет 3100 мм.

Увеличение горизонтальных расстояний от оси пути до внутренней опор определяем интерполяцией:

с наружной стороны кривой по табл. 1.11 при R=650 м dH =55 мм,

с внутренней стороны кривой по табл. 1.12 при R =650 м и h= 80 мм dВH =190 мм

Отсюда по формуле (1.24) минимально необходимое расстояние от оси пути до края опор будет:

с наружной стороны кривой Dкрн=3100+55=3155 мм;

внутренней стороны кривой Dкрвн=3100+190=3290 мм.

1.8. ЗАКРЕСТОВИННЫЕ КРИВЫЕ

Одним из ответственных мест с точки зрения обеспе­чения безопасности движения поездов являются кривые, как правило, малого радиуса, расположенные непосред­ственно за крестовиной стрелочных переводов.

При параллельных ответвлениях бокового пути ра­диус и другие параметры закрестовинных кривых опре­деляют в зависимости от ширины междупутья. Если от­ветвление непараллельно, то их выбирают исходя из по­ложения вершины угла поворота бокового направления относительно крестовины и его величины. В первом слу­чае разбивку кривых осуществляют, пользуясь специ­альными таблицами, во втором - так же как обычных кривых.

Закрестовинные кривые, кроме лежащих на главных и приемо-отправочных путях, по которым предусматри­вается безостановочный пропуск поездов, могут устраи­ваться без переходных кривых и возвышения наружного рельса. На путях, предназначенных для движения пас­сажирских и грузовых поездов со скоростью свыше 25 км/ч, на закрестовинных кривых устраивают возвы­шение наружного рельса величиной не менее 50 % от нор­мального, причем оно должно начинаться не ближе 2 м от заднего стыка крестовины. При возможности устрой­ства отвода возвышения с уклоном не более 0,003 для кривых за стрелочными переводами марок 1/9, 1/11 и 0,0015 марки 1/18 делают полное возвышение. Во всяком случае возвышение в закрестовинной кривой должно бьггь таким, чтобы непогашенное центробежное ускоре­ние не превышало 0,4 м/с2.

Радиус закрестовинной кривой должен быть не менее радиуса переводной кривой прилегающего стрелочного перевода и не менее 300 м для приемо-отправочных и сортировочных путей и 200 м для остальных станционных путей.

Закрестовинные кривые, имеющие радиусы, равные радиусам переводных кривых, содержатся по ширине колеи так же, как и переводные кривые этих стрелочных переводов. Если радиусы этих кривых отличаются друг от друга, то нормы содержания закрестовинных кривых по ширине колеи устанавливаются в зависимости от ве­личины их радиуса.

Закрестовинным кривым необходимо придавать воз­можно больший радиус кривизны; одновременно надо стремиться к созданию переходных кривых длиной не менее 20 м. При этом на путях, предназначенных для прохода организованных поездов, необходимо соблю­дать следующие условия:

прямая вставка между переводной и закрестовинной кривой для стрелочных переводов марок 1/9 и 1/11 должна быть не менее 15 м, а марки 1/18 - не менее 25 м;

минимальная длина участка с неизменным возвыше­нием наружного рельса в закрестовинной кривой должна быть не менее 15 м на путях грузового движения и 20 м пассажирского.

На прочих путях длина прямого отрезка от хвоста крестовины до начала закрестовинной кривой определя­ется необходимостью устройства отвода уширения колеи или возвышения наружного рельса. Если такой необхо­димости нет, то в стесненных условиях начало закресто­винной кривой можно устраивать непосредственно за хвостом крестовины.

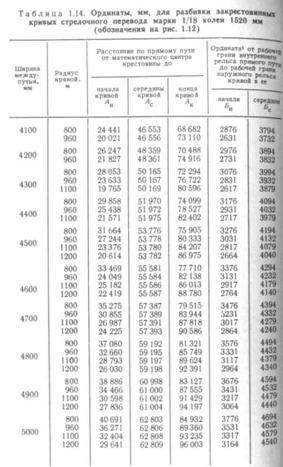

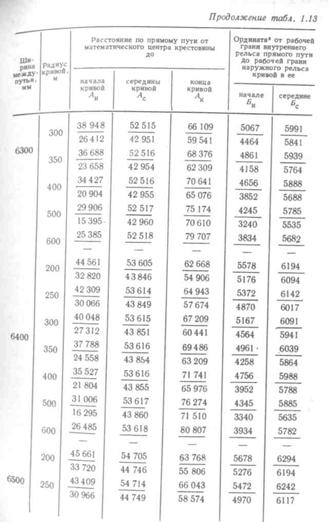

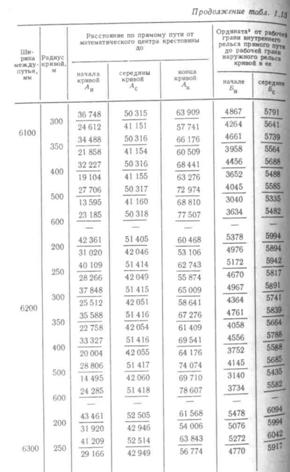

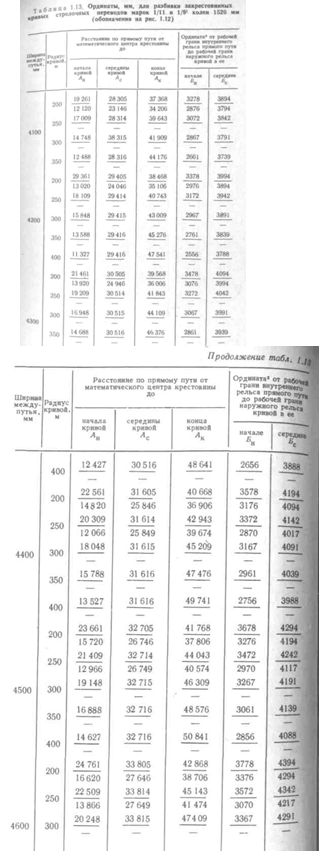

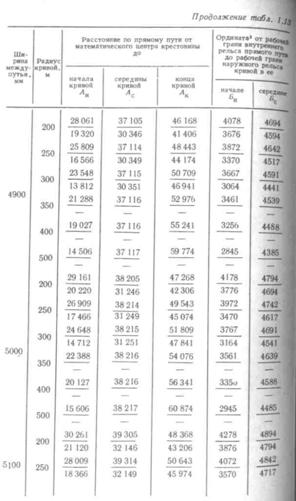

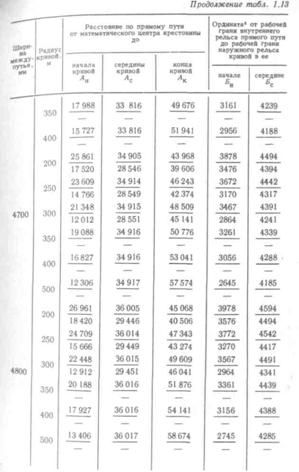

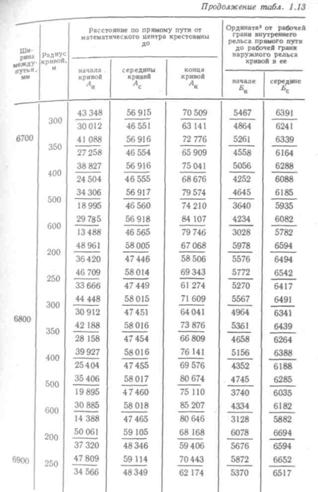

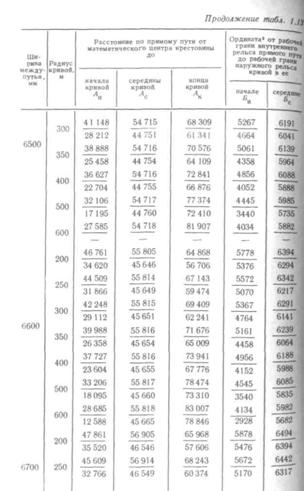

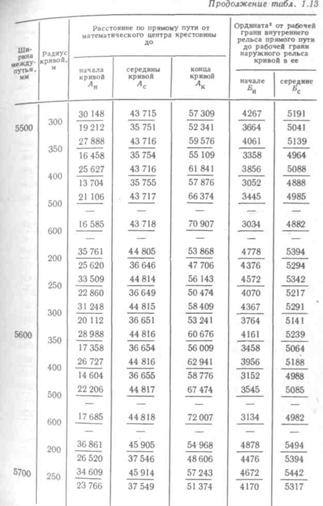

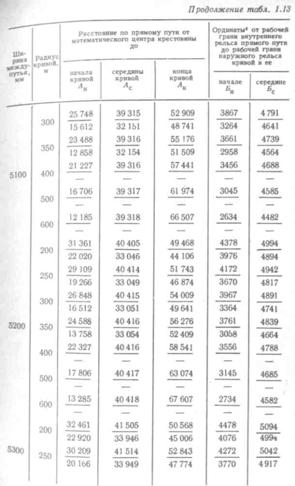

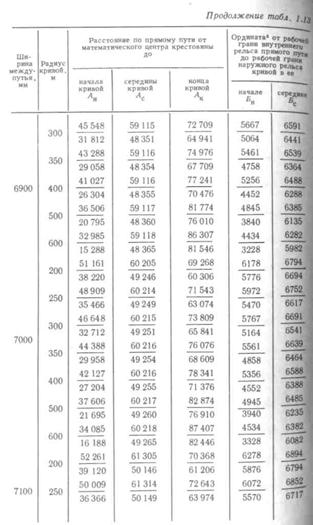

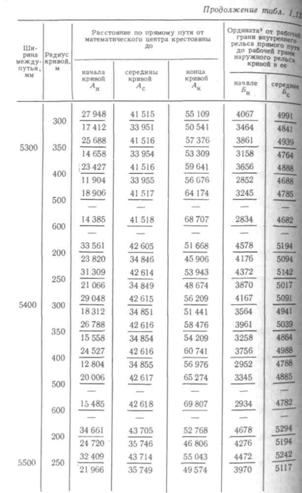

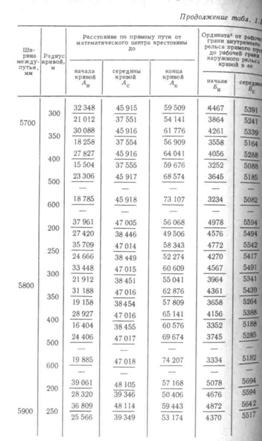

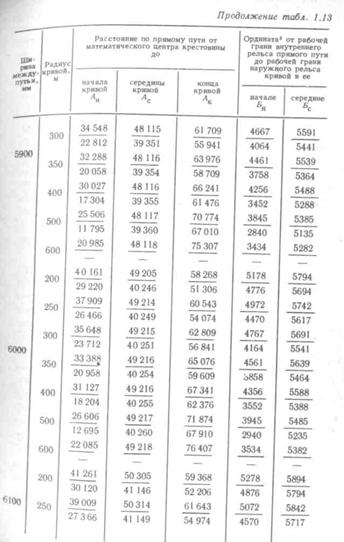

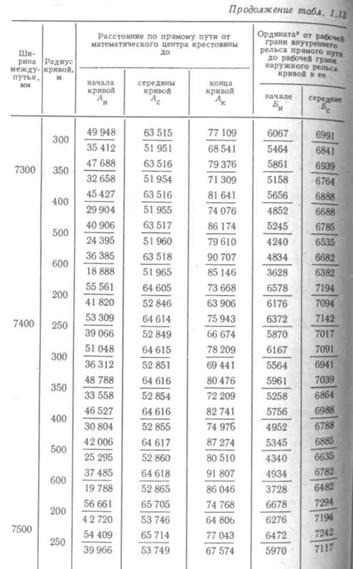

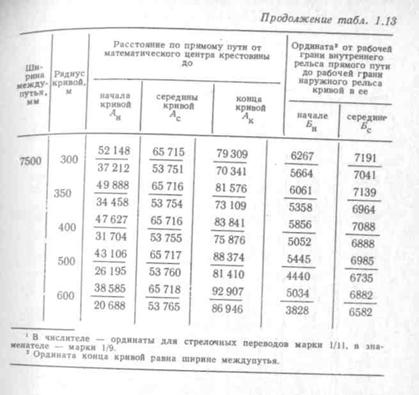

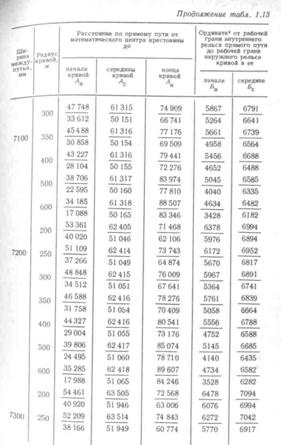

Разбивка закрестовинных кривых при параллельном ответвлении бокового направления производится по дан­ным табл. 1.13 и 1.14.
