При этом допускается снижение давления не более 0,5% первоначального в течение 1 часа.

Во время эксплуатации судна, воздушные испытания воздухохранителей проводят ежедневно, внутренние освидетельствования - один раз в четыре года, гидравлические испытания - каждые восемь лет.

Запрещается эксплуатация сосудов в следующий случаях:

если отсутствует либо не работает предохранительное устройство, не позволяющее увеличить давление выше допустимого; при неисправности манометров или отсутствии пломб на них и невозможности определить давление по другим приборам; если в основных элементах сосуда будут обнаружены трещины, выпучины, значительные пропуски в арматуре, пропуски в сварных швах, заклепочных и болтовых соединениях;
при наличии механических либо коррозионных дефектов (трещин).

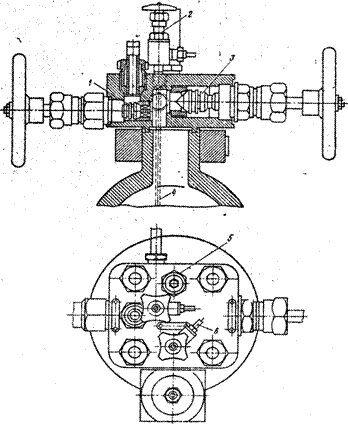

Рис. 33. Головка пускового баллона.

От плотности клапанов зависит утечка сжатого воздуха из баллона. Поэтому клапаны следует затягивать усилием руки без использования дополнительного рычага. Большие усилия при закрытии клапана вызывают повреждение его рабочей поверхности и поверхности гнезда.

При расходовании воздуха из баллонной станции, состоящей из нескольких баллонов, и одновременном заполнении одного или нескольких баллонов воздухом от работающего компрессора, целесообразно брать воздух из баллона, который в данный момент не подключен к компрессору. Это позволяет снизить вероятность попадания воды и масла в пусковой

трубопровод.

В процессе пополнения баллонов сжатым воздухом, а также сразу после окончания этой операции, необходимо продувать баллон для удаления воды и масла.

При выполнении работ вблизи баллонов заполненных воздухом, нельзя наносить удары по поверхности баллонов металическими предметами.

Техническое обслуживание баллонов предусматривает контрольные осмотры, испытания и ремонт арматуры, очистку внутренних поверхностей баллонов от загрязнений, освидетельствование и испытание их на прочность, нанесение антикоррозионных покрытий на внутренние и наружные поверхности корпусов баллонов. Особое внимание уделяют предохранительному клапану. Их регулирование производится исходя из технических условий эксплуатации сосудов под давлением.

Для предупреждения взрывов в системе сжатого воздуха необходимо: своевременно продувать холодильники ступеней сжатия компрессора, водо-маслоотделители и воздушные баллоны; использовать для смазки компрессора только масло, которое указано в инструкции по эксплуатации; своевременно очищать трубопроводы от масляных отложений путем пропаривания и применения химических растворов, постоянно вести контроль за температурой воздуха в пусковом трубопроводе.



Вопросы для повторения и самопроверки:

1. Назначение и типы судовых компрессоров, параметры их работы.

2. Поршневые компрессоры. Конструкция и работа, особенности эксплуатации.

3. Винтовые компрессоры. Конструкция и работа, особенности эксплуатации.

4. Воздухохранители, устройство, арматура, эксплуатация.





СУДОВЫЕ ВЕНТИЛЯТОРЫ

(назначение, конструкции, принцип действия и Правила технической эксплуатации).

Вентиляторы применяют на судах для подачи воздуха в топки паровых котлов, вентиляции МКО, трюмов и других грузовых помещений, служебных и жилых помещений.

Вентиляторы бывают:

центробежные и осевые.

Вентиляторы делят на:

высокого давления 3-15 кПа - Центробежные вентиляторы среднего давления 1 - 3 кПа - Центробежные вентиляторы низкого давления до 1 кПа - Осевые вентиляторы.

Расход воздуха у вентиляторов от 2 до 180 м 3 мин -1.

Частота вращения от 1000 до 5000 об/мин.

Потребляемая мощность от 0.05 до 135 кВт.

Вследствие малой плотности перемещаемой среды, вентиляторы выполняются с радиальными лопатками и с лопатками загнутыми вперёд.

Последние создают в 2-3 раза более высокий напор, чем вентиляторы с лопатками загнутыми назад, но имеют меньший КПД. Промежуточное положение занимают вентиляторы с радиальными лопатками.









ЦЕНТРОБЕЖНЫЕ ВЕНТИЛЯТОРЫ.







Рис. 34. Центробежный и осевой вентиляторы.

Воздух, проходящий через всасывающий патрубок 3, поступает на лопатки 2 колеса вентилятора (рис. 34.а).

При вращении колеса, вследствие силового воздействия лопаток на воздух, воздух приобретает окружную скорость вращения вокруг оси колеса, относительную скорость вдоль профиля лопатки и абсолютную скорость, полученную как результат геометрического сложения окружной и относительной скоростей.

При движении в межлопаточном пространстве от окружности входных кромок до окружности выходных кромок лопаток колеса, воздуху передаётся энергия двигателя 5, подведённая к колесу вентилятора.

Таким образом, вышедший с колеса поток воздуха поступает в неподвижную спиральную камеру 1, где вследствие снижения скорости будет происходить преобразование динамического напора в статический, чем достигается величина статического напора воздуха при выходе из вентилятора.



ОСЕВЫЕ ВЕНТИЛЯТОРЫ.

Воздух, всасываемый через патрубок поступает к рабочему колесу 1, идёт вдоль его оси, проходит между лопастями колеса и затем поступает в нагнетательный патрубок и выходит наружу (рис. 34.б). Осевые вентиляторы создают незначительный напор, поэтому на судах их применяют для вентиляции трюмов, жилых и служебных помещений.



Эксплуатация вентиляторов.

Подача (расход) воздуха вентилятором Q изменяется прямо пропорционально изменению частоты вращения n, т.е.:

Q2/Q1 = n2/n1

Напор (давление) Н, создаваемый вентилятором, изменяется прямо пропорционально частоте вращения n в квадрате, т.е. :

H2/H1 = n22/n12

Мощность N, потребляемая вентилятором, изменяется прямо пропорционально частоте вращения n в кубе, т.е.:

N2/N1 = n32/n31

Исходя из приведенных соотношений, при эксплуатации вентиляторов следует регулировать их подачу изменением частоты вращения лопастного колеса.

При подготовке вентилятора к пуску необходимо снять крышку со стороны притока воздуха. Вентиляторы с большим расходом воздуха рекомендуется пускать при открытой заслонке.

При подготовке вентилятора к работе после монтажа или ремонта, необходимо проверить отсутствие на лопастях трещин, вмятин, прогиба, ослабления посадки колеса.

Во время работы вентилятора нельзя допускать ударов и толчков по кожуху вентилятора во избежание вмятин и перекосов, которые приводят к задеванию рабочего колеса за кожух и выводу его из строя.

Причинами малой подачи воздуха могут быть: неправильное положение заслонок, засорение и неплотность в воздуховодах, недостаточная частота вращения или неправильное направление вращения рабочего колеса.

При появлении стуков и ударов, увеличении вибрации, вентилятор останавливают. В момент остановки следует прослушивать механизм вентилятора, чтобы убедиться в отсутствии шумов, стуков и задевания.

При аварийной остановке вентилятора следует проверить крепление вентилятора, состояние амортизаторов и муфт, крепление рабочего колеса и его балансировку, отсутствие посторонних предметов внутри вентилятора.



Вопросы для повторения и самопроверки:

1. Назначение и типы судовых вентиляторов, параметры их работы.

2. Центробежные вентиляторы. Конструкция и работа.

3. Осевые вентиляторы. Конструкция и работа.

4. Эксплуатация вентиляторов.



Глава 3

СЕПАРАТОРЫ ТОПЛИВ И МАСЕЛ. ФИЛЬТРЫ.



ЦЕНТРОБЕЖНЫЙ СЕПАРАТОР.

Топливо и смазочные масла перед их использованием в дизеле необходимо обработать. Для этого применяются отстаивание и подогрев с целью удаления воды, грубая и тонкая фильтрация для удаления плотных частиц, а также сепарация.

Центробежный сепаратор (Рис.35) используется для разделения двух жидкостей, например топлива и воды, или для разделения жидко­сти и твердых (плотных) частиц, которые встречаются в масле. Разделение этих сред ускоряется с помощью центробежного сепа­ратора и может осуществляться непрерывно. Если сепаратор предназначен для разделения двух жидкостей, его называют пурификатором (очистителем). Если сепаратор устроен (собран) так, что может выделять примеси и небольшое количество воды из топлива или масла, то его называют кларификатором (тон­ким очистителем-осветлителем).

Удаление примесей и воды из топлива имеет большое значе­ние для обеспечения хорошего сгорания топлива. Благодаря уда­лению загрязняющих примесей из смазочного масла удается уменьшить изнашивание деталей дизелей и предотвратить воз­можные неполадки и поломки. Поэтому сепарация масла и топли­ва совершенно необходима.

Центробежный сепаратор состоит из электродвигателя с вер­тикальным валом. В верхней части сепаратора смонтирован бара­бан. На корпусе, в котором помещен барабан, расположены раз­личные питательные (входные) и нагнетательные (выпускные) трубопроводы. Барабан может быть цельным и работать периоди­чески. В нем скапливаются отсепарированные примеси, которые необходимо периодически удалять.  Процесс пурификации.



В других конструкциях барабан имеет раздельные верхнюю и нижнюю половины. В этом случае отсепарированные примеси можно удалять из работающего сепаратора, т. е. не выключая его. При этом неочищенное (загрязненное) топливо поступает в центральную часть барабана, поднимается вверх по пакету (на­бору) дисков (тарелок) и выходит из барабана в верхней его части (рис.35).
