Судовые вспомогательные механизмы, системы и их эксплуатация (стр. 19 )

От горизонтального вала 5 через эластичную муфту 11 вращение передается на шестеренные насосы 10. Они служат для подачи жидкости на сепарирование и ее отвода.

На судах мирового флота наиболее распространены сепараторы фирм Альфа-Лаваль, Титан, Вестфалия и Шарплес. Ниже будут рассмотрены конструктивные особенности сепараторов этих фирм.

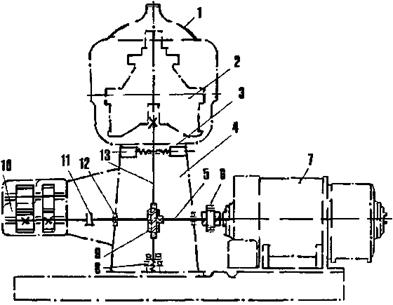

Рис. 44. Принципиальная кинематическая схема сепаратора.



1 - сборник; 2 - барабан; 3 - верхняя опора; 4 - станина; 5 - горизонтальный вал; 6 - фрикционная муфта; 7 - электродвигатель; 8 - нижняя опора; 9 - червячно-винтовая пара; 10 - шестеренные насосы; 11 - эластичная муфта; 12 - подшипник; 13 - вертикальный вал.







ФИЛЬТРАЦИЯ ТОПЛИВ И МАСЕЛ

Фильтры грубой очистки.

Механическое выделение плотных частиц примесей из топливных и масляных систем осуществляют посредством фильтров грубой и тонкой очистки.

Фильтров грубой очистки.

Сетчатый фильтр (страйнер) обычно является фильтром грубой очистки. Он при­меняется для удаления крупных частиц из топлив и масел. Эти фильтры монтируются как полнопоточные спаренные установки, одна из которых является резервной.

Фильтр грубой очистки обычно представляет собой сетку или набор плотно упакованных металлических пластин или проволочных спиралей, которые эффективно задерживают крупные частицы и пропускают только самые мелкие. Фильтр грубой очистки обычно устанавливается на всасывающей линии насоса. Фильтр следует очищать периодически или тогда, когда разница давлений до и после фильтра становится недопустимой. Там, где условия всасывания критические, фильтр грубой очистки монти­руют на линии нагнетания насоса. Когда очищают один рабочий фильтр, то включают в работу другой резервный фильтр посредст­вом переключения клапанов или рукояток, чтобы масло в период очистки фильтра продолжало циркулировать в системе. Частицы грязи, скапливающиеся снаружи фильтрующего элемента или сет­ки, могут быть удалены сжатым воздухом или очищены. Фильтр следует очищать немедленно после выключения из системы, затем его собирают и подготавливают к работе.

В системах смазки часто используются магнитные фильтры, которые собирают все металлические частицы, циркулирующие в системе вместе с маслом. Для облегчения очистки магнит по­мещен внутри кожуха или сетчатого каркаса.

Фильтров тонкой очистки.

Эти фильтры применяются для уда­ления самых мелких частиц. Фильтры спаренные, как и фильтры грубой очистки. Тонкая очистка топлив и масел производится непосредственно перед тем, как топливо вступает в соприкосно­вение с прецизионными деталями дизеля (топливные насосы и форсунки), а смазочное масло — перед поступлением в подшип­ники. Фильтры тонкой очистки яв­ляются полнопоточными установка­ми, которые очищают все масло и топливо, используемое в дизеле. В качестве фильтрующего мате­риала в этих фильтрах приме­няются натуральные или синтетиче­ские волокна, суконный фетр (вой­лок) или бумага. Фетровый фильтр тонкой очистки показан на рис.45. Стальная перегородка разделяет стальной резервуар на верхнюю и нижнюю камеры.. Загрязненное топливо или масло поступает в верхнюю камеру и проходит через фильтрующий элемент. Затем очищенный продукт (топливо или масло) опускается вниз по цент­ральной трубе в нижнюю камеру и выходит из фильтра. Как пока­зано на рис.45, в фильтре на центральной трубе может быть уста­новлен магнитный фильтр.

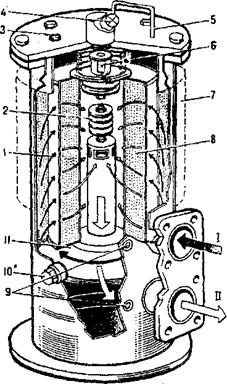

Рис.45.Фильтр тонкой очистки.

1 — направление движения очищаемого нефтепро­дукта; 2 — магнитный фильтрующий элемент; 3 — вентиляционная пробка; 4— индикатор работы фильтра; 5 — ручка для подъема; 6 — байпасное устройство (только для фильтров, предназначен­ных для очистки смазочного масла); 7 — рубашка для парового подогрева; 8 — фильтрующий фет­ровый элемент (патрон); 9 — патрубки для раз­ных давлений; 10 — корпус спускного устройства. II — разделительная плита (перегородка); /под­вод нефтепродукта//отвод очищенного нефте­продукта нижнюю камеры.

На этом же рисунке схематично показан перепускной пружинный клапан (только для фильтров, предназна­ченных для фильтрации масла).

Клапан служит для того, чтобы поток масла не забивал (не блокировал) фильтрующий элемент. Показанный на рис. 45 фильтрующий клапан (элемент) по конст­рукции является съемным для очистки и замены. Есть конструкции фильтрующих элементов, "у которых можно производить очистку фильтра без разборки путем подачи сжатого воздуха в направле­нии, противоположном потоку топлива или масла. Фильтр, пока­занный на рис. 45 является одним из двух спаренных фильтров» которые попеременно включаются в работу.



Вопросы для самопроверки:

1.В чём разница между пурификацией и кларификацией?

2.Перескажите процесс запуска топливного сепаратора.

3.Почему нужно подогревать масло перед сепарацией?

4.Расскажите процесс чистки топливного сепаратора.





Глава 4

ТЕПЛООБМЕННЫЕ АППАРАТЫ И ВОДООПРЕСНИТЕЛИ

Конструкции теплообменных аппаратов. Правила технической эксплуатации.

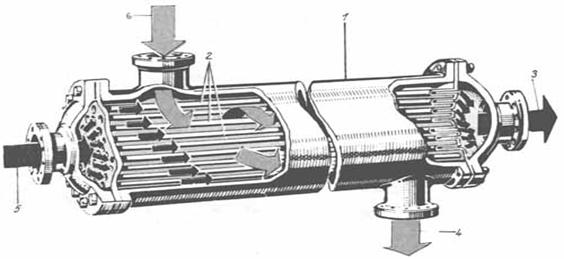

Рис.46.Принцип действия маслоохладителя.
1 — корпус; 2 — трубы холодильнике; 3 — выход масла; 4 — выход охлаждающей воды; 5 — вход масла; 6 — вход охлаждающей воды.

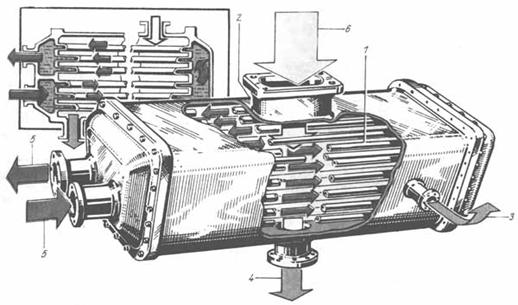

Рис.47.Принцип действия конденсатора.
1 — трубки; 2 — корпус; 3 — воздух; 4 — конденсационная вода; 5 — охлаждающая вода; 6 — отработавший пар.

Основным типом теплообменных аппаратов являются рекуперативные (поверхностные) аппараты, у которых одна рабочая среда передает теплоту другой рабочей среде через разделяющую их поверх­ность — стенку. Теплопередающая поверхность образуется из трубок или пластин разных конфигураций. Аппараты, у которых теплообмен происходит путем смешения рабочих сред, применяют очень редко.

Рекуперативные аппараты имеют много разновидностей, поэтому для удобства рассмотрения необходимо их условно классифициро­вать по конструктивным, теплотехническим и технологическим при­знакам:

1.по назначению: охладители, подогреватели и испарители;

2.по роду рабочих сред: пар — жидкость, жидкость—жидкость, газ—жидкость и газ—газ;

3.по числу ходов: одноходовые и многоходовые;

4.по направлению потока рабочих сред: прямоточные, противоточные, смешанного и перекрестного тока;

5.по конфигурации поверхности теплообмена: кожухотрубчатые, пластинчатые, змеевиковые и специальные;

6.по жесткости конструкции: жесткие, полужесткие и нежесткие с U-образными трубками, с плавающей головкой и др.

7.по материалу: металлические, неметаллические и комбинированные.

Широко применяют кожухотрубчатые теплообменные аппараты. Необходимые характеристики аппарата обеспечиваются соответствую­щими скоростями движения рабочих сред в трубной и межтрубной полостях. Повышение скорости при неизменном количестве рабочей среды достигается уменьшением площади поперечного сечения для прохо­да рабочей среды. Если рабочая среда движется в трубках, устраива­ются специальные перегородки в крышках аппарата так, что образу­ется ходы: рабочая среда проходит из крышки через один пучок тру­бок, делая первый ход; затем поворачивается в полости крышки, входит з другой пучок — второй ход и, продолжая свое движение, совер­шает несколько ходов по трубкам аппарата.

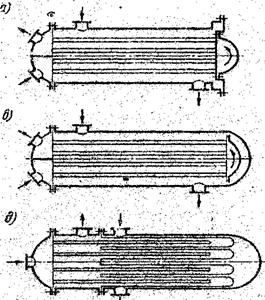

. Рис.48.Теплообменные аппараты.

Обычно пучки содержат одинаковое количество трубок, и скорость в таком случае одинакова по всем трубкам. Перегородки в крышках делают радиальными, по хордам и комбинированными.

Каждый из этих способов имеет свои положительные стороны и. не­достатки. Особенно жесткие требования по плотности соединений и температурным деформациям трубок и корпуса предъявляют к паро­вым подогревателям воды, масла и топлива. В этих случаях исполь­зуют схемы аппаратов с двумя неподвижными трубными досками, но с установкой соответствующих компенсаторов. Установка компенса­торов на корпусе аппарата возможна только при небольших давле­ниях сред; при высоких давлениях она вызывает конструктивные за­труднения.

Схема аппарата с U-образными трубками показана на рис, 38, б.
Характерной особенностью компоновки поверхности теплообмена является самокомпенсация относительных удлинений от воздействии высоких температур. Использование U-образных трубок ограничено из-за сложности очистки поверхности в петлях. Для подобных трубок
должны применять чистую рабочую среду. Однако в некоторых конструкциях теплообмеиных аппаратов применяют рабочие среды, содержащие различные соли и механические примеси. Так, например, используют U-образные трубки для паровых подогревателей топлива, масла и забортной воды; при этом рабочие среды протекают внутри трубок, а в межтрубочном пространстве — греющий пар.

U-образные трубки увеличивают и массу аппарата, так как они занимают больше места, чем прямые рядом в одной крышке.
