3. Пуск дизеля осуществляется посредством воздухораспределителя через пусковые клапаны в крышке цилиндров. Дизель имеет систему воздухопуска , состоящую из воздухораспределителя 4, пусковых клапанов 5 и трубопроводов, установленных на дизеле, воздушных баллонов / и редуктора 2. Воздухораспределитель предназначен для подачи пускового воздуха в цилиндры в соответствии с положением поршней и порядкам их работы.

Например: Дизели 1Д12-400 оборудованы воздухо-пуском только на правый блок. На наружном торце корпуса воздухораспределителя этих дизелей имеется только шесть отверстий. Пусковой невозвратный клапан 5 пропускает сжатый, воздух в цилиндр и не пропускает газ ы из цилиндра в воздухораспределитель.

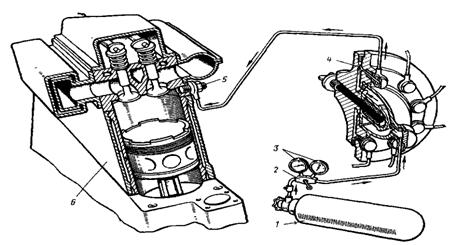

Схема пуска дизеля сжатым воздухом

1 — баллон со сжатым воздухом; 2— редуктор, 3— манометры; 4 — воздухораспределитель;

5 — пусковой клапан; 6 — блок дизеля



4. Каждый нефтяной танкер вместимостью 150 рег. т и более и каждое судно, не являющееся нефтяным танкером, валовой вместимостью 400 рег.т и более должно иметь на борту судовой план чрезвычайных мер по борьбе с загрязнением нефтью.



План должен содержать подробное описание действий, которые должны быть предприняты экипажем для уменьшения сброса нефти в случае инцидента или для управления сбросом.



План должен включать следующие разделы:

действия, которые капитан должен выполнить при передаче сообщения об инциденте, вызвавшем загрязнение нефтью; перечень организаций или лиц, с которыми должна устанавливаться связь в случае инцидента, вызвавшего загрязнение нефтью; подробное описание действий, которые должны быть немедленно предприняты командой судна для предотвращения или уменьшения выброса нефти; процедуры и пункты связи на судне для координации с национальными и местными властями действий по борьбе с загрязнением, осуществляемых на борту судна.





Билет №9

1. Суспільна робота відцентрових насосів. Графік роботи насосів.

2. МКУБ. Головна ціль. Призначення.

3. Поршневі та роторні повітряні компресори. Конструкція,принцип дії. ПТЕ та Правила Регистру.

4. Кермовий привід – випробування та навчання.



1. Характеристики центробежных насосов при их совместной работе

В практике может возникнуть необходимость увеличения производительности или напора в насосной установке. Если два насоса, имеющие отдельные всасывающие трубопроводы, нагнетают жидкость в общую магистраль, работа их называется параллельной.

Суммарная характеристика двух параллельно работающих насосов (рис. 24.а) получается сложением их подач при одинаковых напорах. Удваивая абсциссы кривой 1, получим характеристику 2, которая с характеристикой трубопровода 3 будет пересекаться не в точке А1 а в точке А2. Абсцисса точки А2 пересечения суммарной характеристики 2 с характеристикой 3 трубопровода будет соответствовать общей подаче двух параллельно работающих одинаковых насосов, а ордината развиваемому этими насосами напору Н, причём, совместная их производительность Q`` v = 2 Q` v .



А Б

Построение характеристик совместно работающих насосов.

Если один насос подаёт жидкость во всасывающий патрубок другого насоса, а последний нагнетает её в напорную магистраль, то такая работа насосов называется последовательной (рис. 24.б). При последовательном соединении центробежных насосов их суммарная характеристика 5 получается сложением ординат характеристик 1 и 2. Координаты точки А пересечения кривой 5 с характеристикой трубопровода 4 будут соответствовать суммарной подаче и развиваемому напору. Точки пересечения характеристики 1 и 2 насосов с характеристикой 4 трубопровода определяют параметры работы каждого из насосов в отдельности.

Поэтому в общем случае:

Q v``` ≠ Qv + Qv", Н3 = Н1+Н2.

2. «Международный кодекс по управлению безопасностью» (МКУБ) — кодекс по управлению безопасной эксплуатацией судов и предотвращением загрязнения.

Необходимость данного кодекса вызвана тем, что в мире существует серьёзная проблема загрязнения, вызванная влиянием человеческого фактора, которая приводит к значительным человеческим жертвам, а также огромному ущербу окружающей среде и значительным финансовым убыткам. Основным выводом по результатам проведенных исследований было признано отсутствие системы управления безопасной эксплуатацией судов и предотвращением загрязнения, а также недостаточная подготовленность экипажей к действиям в аварийных ситуациях. Практическим результатом проделанных исследований стала разработка и внедрение различных национальных и международных рекомендательных, а также нормативных документов, обязательных к исполнению.

Ассамблея, рассмотрев рекомендации, сделанные Комитетом по безопасности на море на его шестьдесят второй сессии и Комитетом по защите морской среды на его тридцать четвертой сессии,

1. принимает Международный кодекс по управлению безопасной эксплуатацией судов и предотвращением загрязнения ("Международный кодекс по управлению безопасностью (МКУБ)"), изложенный в Приложении к настоящей резолюции:

2. настоятельно призывает правительства применять Кодекс МКУБ на национальной основе, обращая первоочередное внимание на пассажирские суда, танкеры, газовозы, балкерные суда и морские подвижные установки, которые плавают под их флагами, как можно скорее, но не позднее 1 июня 1993 года, до разработки требований об обязательном применении Кодекса;

3. просит правительства информировать Комитет по безопасности на море и Комитет по защите морской среды о действиях, которое они предприняли в применении МКУБ;

4. просит Комитет по безопасности на море и Комитет по защите морской среды разработать руководство по применению МКУБ;

5. просит также Комитет по безопасности на море и Комитет по защите морской среды проводить обзор Кодекса и связанного с ним руководства и вносить в них поправки при необходимости;

6. отменяет резолюцию А.680 (17).



3. Воздушные Компрессоры





Воздушный компрессор.

Двухступенчатый воздушный компрессор: 1 — масляный насос; 2 — ручной клапан продувания; 3 — поршень второй ступени; 4 — вса­сывающий клапан второй ступени; 5 — нагнетательный клапан второй ступени; 6 —вса­сывающий клапан первой ступени; 7 — нагнетательный клапан первой ступени в компрессоре.



Сжатый воздух широко применяется на судах, например, для пуска дизелей, систем управления автоматикой или для механической очистки механизмов при уходе за ними. Воз­дух под давлением 2,5 МПа и выше обычно получают в многосту­пенчатом

Воздух в компрессоре сжимается сначала в первой ступени, охлаждается и затем сжимается до более высокого давления во второй ступени, затем снова охлаждается и сжимается в следующей ступени. Наиболее часто применяется двухступенча­тый компрессор; (один из таких компрессоров показан на рисунке.

При ходе всасывания воздух заполняет цилиндр первой ступени через глушитель, фильтр и всасывающий клапан первой ступени. Всасывающий клапан закрывается, когда поршень будет в н. м. т., после чего начинается сжатие - воздуха. Когда давление воздуха до­стигает значения, заданного для первой ступени, начинается нагне­тание воздуха через нагнетательный клапан в холодильник первой ступени. Таким же образом происходит всасывание и сжатие в ци­линдре второй ступени, в котором благодаря его меньшему объему достигается более высокое давление. После выхода через нагнета­тельный клапан второй ступени воздух снова охлаждается и по­дается в баллон сжатого воздуха.

Компрессор имеет жесткий картер, в котором устанавливают три рамовых подшипника коленчатого вала. Блок цилиндров имеет сменные цилиндровые втулки. К движущимся частям компрессора относятся поршни, шатуны и цельный двухколенный коленчатый вал. Сверху на блок цилиндров устанавливается головка цилиндра первой ступени, а на нее — головка цилиндра второй ступени. В обеих головках помещаются всасывающие и нагнетательные кла­паны. Приводимый от коленчатого вала цепным приводом масля­ный зубчатый насос обеспечивает подачу смазки к рамовым под­шипникам, а через сверления в коленчатом валу — к обоим шатун­ным подшипникам. Вода для охлаждения компрессора подается от собственного насоса или от системы охлаждения в машинном отделении. Вода поступает в блок цилиндров, в котором помещаются холодильники обеих ступеней, в головку первой ступени, а затем в головку второй ступени. Предохранительный клапан на блоке цилиндров служит для предотвращения то ния в случае, если разорвется трубка холодильника и сжатый воздух цачнет поступать в полость охлаждения. Воздушные предохра­нительные клапаны устанавливают на выходе воздуха из первой и второй ступеней. Клапаны рас­считываются на 10%-ное избы­точное давление. На выходе из холодильника второй ступени ус­танавливается плавкая предохра­нительная пробка для контроля за температурой подаваемого компрессором воздуха, благодаря чему осуществляется защита воздушных баллонов и трубопроводов от чрезмерно нагретого воздуха.

На холодильниках устанавливают краны продувки. При их открытии компрессор разгружается и воздуха не подает. При пуске компрессор должен работать без нагрузки. В этом случае пусковой момент будет небольшим, а воздушные каналы будут очищаться от накопившейся влаги, которая может оказывать отрицательное воз­действие на смазку, вызывать образование водомасляной эмульсии внутри воздушных трубок, что в свою очередь может привести к воспламенению и взрыву в трубках.
