Судовые вспомогательные механизмы, системы и их эксплуатация (стр. 52 )



3. Теплообменные аппараты:

Принцип действия маслоохладителя.
1 — корпус; 2 — трубы холодильнике; 3 — выход масла; 4 — выход охлаждающей воды; 5 — вход масла; 6 — вход охлаждающей воды.

Принцип действия конденсатора.
1 — трубки; 2 — корпус; 3 — воздух; 4 — конденсационная вода; 5 — охлаждающая вода; 6 — отработавший пар.

Основным типом теплообменных аппаратов являются рекуперативные (поверхностные) аппараты, у которых одна рабочая среда передает теплоту другой рабочей среде через разделяющую их поверх­ность — стенку. Теплопередающая поверхность образуется из трубок или пластин разных конфигураций. Аппараты, у которых теплообмен происходит путем смешения рабочих сред, применяют очень редко.



Рекуперативные аппараты имеют много разновидностей, поэтому для удобства рассмотрения необходимо их условно классифициро­вать по конструктивным, теплотехническим и технологическим при­знакам:

по назначению - охладители, подогреватели и испарители; по роду рабочих сред —пар—жидкость, жидкость—жидкость, газ—жидкость и газ—газ; по числу ходов — одноходовые и многоходовые; ло направлению потока рабочих сред — прямоточные, противоточные, смешанного и перекрестного тока; по конфигурации поверхности теплообмена — кожухотрубчатые, пластинчатые, змеевиковые и специальные; по жесткости конструкции — жесткие, полужесткие и нежесткие с U-образными трубками, с плавающей головкой и др. по материалу — металлические, неметаллические и комбинированные.

Широко применяют кожухотрубчатые теплообменные аппараты.

Необходимые характеристики аппарата обеспечиваются соответствую­щими скоростями движения рабочих сред в трубной и межтрубной полостях.

Повышение скорости при неизменном количестве рабочей среды достигается уменьшением площади поперечного сечения для прохо­да рабочей среды.

Если рабочая среда движется в трубках, устраива­ются специальные перегородки в крышках аппарата так, что образу­ется ходы:

рабочая среда проходит из крышки через один пучок тру­бок, делая первый ход; затем поворачивается в полости крышки, входит з другой пучок — второй ход и, продолжая свое движение, совер­шает несколько ходов по трубкам аппарата.



.

Обычно пучки содержат одинаковое количество трубок, и скорость з таком случае одинакова по всем трубкам. Перегородки в крышках делают радиальными, по хордам и комбинированными.

Каждый из этих способов имеет свои положительные стороны и. не­достатки. Особенно жесткие требования по плотности соединений и температурным деформациям трубок и корпуса предъявляют к паро­вым подогревателям воды, масла и топлива. В этих случаях исполь­зуют схемы аппаратов с двумя неподвижными трубными досками, но с установкой соответствующих компенсаторов. Установка компенса­торов на корпусе аппарата возможна только при небольших давле­ниях сред; при высоких давлениях она вызывает конструктивные за­труднения.

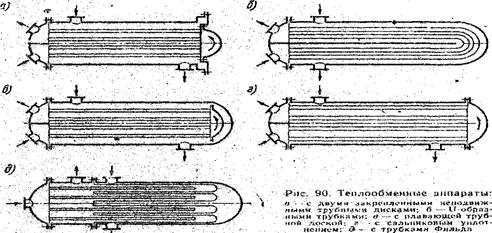

Схема аппарата с U-образными трубками показана на рис, 31, б.
Характерной особенностью компоновки поверхности теплообмена является самокомпенсация относительных удлинений от воздействии высоких температур. Использование U-образных трубок ограничено из-за сложности очистки поверхности в петлях. Для подобных трубок
должны применять чистую рабочую среду. Однако в некоторых конструкциях теплообмеиных аппаратов применяют рабочие среды, содержащие различные соли и механические примеси. Так, например, используют U-образные трубки для паровых подогревателей топлива,
масла и забортной воды; при этом рабочие среды протекают внутри трубок, а в межтрубночном пространстве — греющий пар.

U-образные трубки увеличивают и массу аппарата, так как они занимают больше места, чем прямые, рядом в одной крышке.

.Конденсатор.

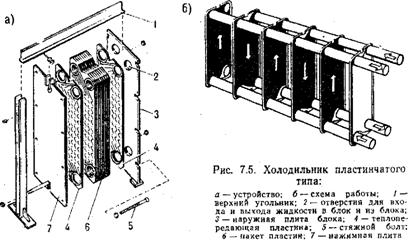

Холодильник пластинчатого типа.



Из-за того что приводные электродвигатели компрессоров работают на переменном токе и имеют постоянную частоту вращения, для уменьшения подачи применяют различные виды устройств, разгружающих цилиндры компрессора. Такое устройство осуществляет удержание всасывающих клапанов ком­прессора в открытом положении.

Конденсаторы.

Как отмечалось, большинство конденсаторов выполняются кожухотрубными и охлаждаются водой. Типичный современный конденсатор показан на рис. 9.3. Здесь видно, что холодильный агент проходит снаружи трубок, а охлаждающая вода движется внутри них. В конденсаторе, охлаждаемом заборт­ной водой, предусматривается двухходовое движение воды. Обслу­живание водяной части конденсатора осуществляется в соответ­ствии с рекомендациями, приведенными для охладителей в гл. 7. У конденсаторов, имеющих длину 3 м и более, предусматривают двойной выход жидкого агента, с тем чтобы обеспечить беспере­бойное поступление жидкости в систему во время качки судна.

Испарители. Испарители делятся на два вида: испарители не­посредственного охлаждения, в которых холодильный агент ох­лаждает непосредственно воздух, и кожухотрубный,в котором вода охлаждает агент охлаждает хладоноситель.



4. Классификация огнестойких и огнезадерживающих конструкций. Требования, предъявляемые к этим конструкциям

Противопожарные конструкции на судах подразделяются на конструкции типов А, В, С.



Огнестойкие конструкции, или конструкции типа А - это конструкции, которые образованы переборками или палубами и которые должны быть:

должны соответствовать классу переборки; изготовлены из стали или из другого равноценного материала; достаточно жёсткими. изготовлены так, чтобы предотвратить прохождение через, них дыма пламени до конца 60 минут стандартного испытания огнестойкости изолирование негорючими материалами так, что бы средняя температура на стороне,



противоположной огневому воздействию повышалось более, чем на 139°С по сравнению с первоначальной; при этом температура в любой точке, включая любое соединение, не должна повышаться более, чем на 180°С по сравнению с первоначальной.

В зависимости от времени, в течение которого обеспечивается соблюдение указанного перепада температур в процессе стандартного испытания огнестойкости, конструкциям присваивается следующие обозначения:

А-60 - в течение 60 минут, А-30 - в течение 30 минут, А-15 - в течение 15 минут, А-0 - в течение 0 минут.

В местах соединения металлические конструкции типа А с металлическими палубами, переборками, бортами и набором корпуса, а также в местах прохода через металлическую основу конструкции типа А труб, кабелей, каналов вентиляции (если эти конструкции подходят впритык к металлической основе конструкции типа А) для уменьшения теплопередачи должна быть предусмотрена изоляция примыкающих конструкций негорючими материалами с одной или с двух сторон конструкции типа А общей протяженностью не менее 500 мм. Протяженность может быть уменьшена в том случае, если стандартными огневыми испытаниями будет доказана возможность изоляции на меньшем расстоянии.



Огнезадерживающие конструкции, или конструкции типа В, - это конструкции, которые образованы переборками, палубами, подволоками или зашивками и которые должны быть:

целиком, изготовлены из негорючих материалов; изготовлены, так, - чтобы они сохраняли непроницаемость для пламени в течение 30 минут стандартного испытания огнестойкости; снабжены изоляцией такой толщины, чтобы средняя температура поверхности, противоположной, огневому воздействию, не повышалась более, чем на 139°С по сравнению с первоначальной и в любой точке, включая любое соединение, не повышалась более, чем на 225°С по сравнению с первоначальной при воздействии пламени с любой стороны.



В зависимости от времени, в течение которого обеспечивается соблюдение указанного перепада, температур в процессе стандартного испытания огнестойкости, конструкциям Закрытия проемов дверей, шахт, сходов и других отверстий в противопожарных переборках

Все закрытия в противопожарных переборках должны соответствовать и обеспечиваться надежными устройствами закрытия, а двери – автоматическими.



Билет №5

1. Суднові вентилятори. Призначення, конструкції, принцип дії та експлуатація.

2. Дросельні устройства гідравлічних систем. Конструкція, принцип дії.

3. Експлуатація паливних та мастильних систем. Призначення. ПТЕ.

4. Вимоги Конвенції СОЛАС – 74 до системи піногасіння.



1.Вентиляторы применяют на судах для подачи воздуха в топки паровых котлов, вентиляции МКО, трюмов и других грузовых помещений, служебных и жилых помещений.

Вентиляторы бывают:

центробежные и осевые.

Вентиляторы делят на:

высокого давления 3-15 кПа - Центробежные вентиляторы среднего давления 1 - 3 кПа - Центробежные вентиляторы низкого давления до 1 кПа - Осевые вентиляторы. Расход воздуха у вентиляторов от 2 до 180 м 3 мин -1. Частота вращения от 1000 до 5000 об/мин. Потребляемая мощность от 0.05 до 135 кВт.



Вследствие малой плотности перемещаемой среды, вентиляторы выполняются с радиальными лопатками и с лопатками загнутыми вперёд.

Последние создают в 2-3 раза более высокий напор, чем вентиляторы с лопатками загнутыми назад, но имеют меньший КПД. Промежуточное положение занимают вентиляторы с радиальными лопатками.
