Судовые вспомогательные механизмы, системы и их эксплуатация (стр. 76 )

Плотность рассола определяют путем взятия пробы ареометром, не реже одного раза за вахту. Значение плотности по показанию ареометра соответствует солености. В опреснителе должен поддерживаться постоянный уровень рассола, что достигается хорошей работой регулятора питания.

Для этого необходимо следующее:

свободное перемещение питательного клапана, поплавка и штоков в местах прохода через сальники; хорошая плотность поплавка, чистота патрубков, соединяющих паровое и водяное пространство опреснителя с регулятором.

На теплоходах отечественного морского флота получили распространение утилизационные вакуумные водоопреснительные установки с камерами испарения бесповерхностного типа с циркуляционным контуром рассола. Наиболее широко распространены установки датской фирмы «Нирекс», установленные на грузовых теплоходах производительностью 24 т/сут и танкерах производительностью до 36 т/сут.

Водоопреснительные установки «Нирекс» с циркуляционным контуром рассола выпускаются производительностью от 10 до 60 т/сут. Как и в проточных установках небольшой производительности, фирма «Нирекс» применяет пластинчатые теплообменные аппараты и в установках с циркуляционным контуром рассола. Однако, в связи с нецелесообразностью применения пластинчатых аппаратов в качестве испарителей и конденсаторов в установках большей производительности, такие аппараты применяются как подогреватели рассола и охладители дистиллята, используемого в качестве охлаждающей воды в конденсаторе смесительного типа. Различная производительность рассматриваемых установок достигается различным числом пластин, образующих поверхности теплообмена подогревателей рассола и охладителей - дистиллята. По многим другим узлам установки унифицированы.

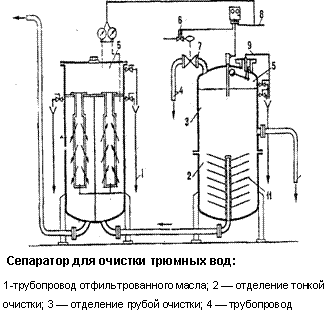

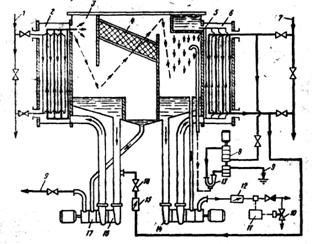

Принцип действия установки «Нирекс» с камерами испарения бесповерхностного типа с циркуляционным контуром рассола понятен из рассмотрения ее схемы, приведенной на рис. 2. Для подогрева рассола имеется магистраль 1 греющей воды. Из нижней части камеры испарения 3 циркуляционная секция сдвоенного рассольного насоса 16 принимает рассол и через пластинчатый подогреватель 2 подает подогретый рассол в камеру испарения, в которой около 1 % его испаряется. Неиспарившийся рассол стекает в нижнюю часть камеры, откуда вновь поступает в циркуляционную секцию насоса. Пар из камеры испарения через сепаратор 4 поступает в конденсатор смесительного типа. Часть рассола из камеры испарения стекает в нижнюю часть камеры сепаратора (чем поддерживается уровень в первой), откуда вместе с рассолом, отделившимся от пара в сепараторе, удаляется; за борт другой секцией 17 рассольного насоса. Питательная забортная вода, подогретая на 4—6°, подается через ротаметр 15 и клапан 18 во всасывающую магистраль циркуляционного рассольного насоса 16.

Водоопреснительная установка «Нирекс» с циркуляционным контуром рассола



Конденсатор обслуживается также сдвоенным дистиллятным насосом 14 и вакуумным эжектором 13, рабочую забортную воду к которому подает эжекторный насос 8 по трубопроводу 7. В смесительном конденсаторе 5 пар конденсируется, соприкасаясь с охлаждающим конденсатом, стекающим струйками через отверстия в днище расположенного вверху бачка. Из сборника охлаждающий дистиллят забирается циркуляционной секцией сдвоенного дистиллятного насоса 14, прокачивается через пластинчатым охладитель 6 и через бачок снова поступает в конденсатор.



4. На каждом судне в целях защиты окружающей среды должно быть установлено следующее оборудование:

К сточным водам (СВ) относят след стоки из всех видов туалетов, раковин, ванн, из помещений, где содержатся животные.

В настоящее время приняты следующие контрольные показатели, по которым можно судить о степени загрязнения сточных вод:

БПК5-биол потребность в кислороде в течение 5 суток. Определяется количеством О2 необходимого, для биохимического разложения органических загрязнений, содержащихся в 1 л СВ. в течение 5 суток при температуре 20С без доступа света и воздуха (мг/л). Коле-индекс - количество бактерий (кишечных палочек), содержащихся в 1л СВ.

«Правила предотвращения загрязнения…» запрещают полностью сброс за борт СВ, кроме случаев, когда выполняются следующие условия:

судно имеет на борту не менее 10 человек, находится в пути и движется со скоростью не менее 7 узлов; концентрация взвешенных веществ в сбросе не более 40 мг/л; БПК5- не более 40 мг/л.

Способы очистки СВ:

отстаивание и фильтрация-отделение крупных частиц (решетки, фильтры); химическая коагуляция СВ более 60% органических соединений находится в коллоидном состоянии, разрушение коллоидов производится с помощью химической коагуляции.; реагентная напорная флотация этого метода заключается в удалении хлопьев за счет их прилипания к пузырькам воздуха, которые перемещают их на поверхность.

Электро-химический способ аналогичен предыдущему.

Биохимическй способ основан на боихимических процессах, сопровождающих жизне -деятельность микроорганизмов.

Способы обеззараживания судовых СВ:

хлорирование - доза хлора для обеззаражвания СВ=10-15 мг/л при времени контакта 20-30 мин.; озонирование - обработка воды озоном;



Судовые испытания позволили определить пределы изменения контрольных показателей подсланевых СВ:

Способы очистки СВ:

Механический (отстаивание)-глубина очистки 40-100 мг/л;

Флотация - глубина очистки 20-60 мг/л - извлекается пузырьками воздуха всплывающими на поверхность. Различают: напорную и электро-химическую; Коалисценция. Глуб очистки 10-15 мг/л. Достигается за счет укрупнения частиц НП при прохождении НВ через коалисцирующие элементы, поролон; Адсорбция - глубокая очистка до 1--3 мг/л, для глубокой очистки воды от НП, в том числе находящихся в иммундированном состоянии применяют адсорбцию. Озонирование – глубина очистки 1-10 мг/л.;

Биохимический способ - глубина очистки1-10 мг/л.

Основана на способности микроорганизмов в процессе своей жизнедеятельности использовать НП для своего развития. Используют так же суда по комплексной переработки отходов: СКПО 450/150/2, где 450-м3/сут-переработка СВ, 150- м3/сут.



Конструкция, принцип действия судового оборудования сбора, очистки нефтесодержащих вод. Требования Регистра.

В результате эксплуатации судовых механизмов, в МО скапливаются нефтесодержащие воды.

В состав НВ входят:

грубодисперстные (в виде капель) и фракции в виде эмульсии.



Конструкция, принцип действия судовых установок для утилизации сухого мусора

Отходы сжигаются в специальных печах - инсинераторах. Данным способом можно уничтожить практически все виды отходов, за исключением металла и стекла, которые следует отделить от общей массы.

К недостаткам этого метода относят увеличение пожароопасности на судне, повышение расхода топлива, трудоемкость и токсичность продуктов сгорания, выбрасываемых в атмосферу.

Процесс сжигания твердых отходов в инсинераторах можно условно разделить на 2 этапа: предварительное высушивание и собственное сжигание: Разница в марках инсинераторов заключается в разнообразных конструкциях, в производительности и теплопроизводительности.

Высушивание осуществляется в топке.

Установка для сжигания мусора.



/ — шуровочные лопатки; 2 — горел­ка для сжигания жидких отходов; 3 — отверстие впуска воздуха в ка­меру сгорания; 4 — траверса шуро-вочных лопаток; 5 -— эолоулавлива-тель для бумажной золы; 6 — эоло-улавливатель для твердых обуглив­шихся частичек; 7—щит управле­ния; 8 — смотровое окно; 9 — вспо­могательная форсунка; 10—дверь для ввода твердого мусора (с пнев­матическим приводом); //— выд­вижной поддон для золы; 12 — золь­ник; 13 — привод вала шуровочных лопаток; 14 — вентилятор прннудительного дутья



Топку обычно разогревают до температуры не - менее 500°С и заполняют твердыми отходами. Сжигание отходов осуществляется по принципу пиролиза.

При температуре ~300°С из органических веществ начинается испарение газообразных фракций. Газы поднимаются в верхнюю часть топки или в смежную, камеру сгорания, и там с помощью вспомогательного факела полностью сгорают. При температуре более 760°С дурнопахнущие газы в течение нескольких секунд распадаются. Жидкие отходы попадают в инсинератор в распыленном виде через специальные шламовые форсунки.

Рассмотрим более подробно конструкцию судового инсннератора.

Корпус 3 инсинератора 0G-200, представленный на рис. 3.27 имеет прямоугольную форму, внутри вертикально расположена цилиндрическая камера сгорания 4. На передней стенке имеется дверца со смотровым стеклом и замком, предназначенная для загрузки твердых отходов (замок дверцы откроется лишь тогда, когда температура внутри камеры сгорания будет ниже 100°С), а также дверца для удаления золы. На левой стенке размещены щит управления и питания, топочное устройство и дозирующее устройство жидких отходов 1. Топочное устройство 2 состоит из вентилятора, насоса дизельного топлива, приводного электродвигателя, двух дизельных форсунок с механическим распиливанием, которые способны пропускать топливные включения размером до 8мм, и электрозапального устройства дизельной форсунки.
