Судовые вспомогательные механизмы, системы и их эксплуатация (стр. 75 )

Напор принимают 15-30 м. по подаче и напору выбирают насос.

Балластная системасудна, система трубопроводов и насосов, служащих для приёма и откачки жидкого судового Балласта.

Балласт обычно принимают в балластные цистерны (отсеки двойного дна, Диптанки, сортовые и подпалубные цистерны, Форпик и Ахтерпик), в некоторых случаях — в топливные цистерны, а на танкерах — в грузовые цистерны.

Производительность насосов Б. с. грузового судна обычно рассчитана на откачку всего балласта за 4—10 ч.



4. Особые районы

Это морские районы, где по причинам, относящимся к их океанографическим и экологическим условиям, и специфике судоходства по ним необходимо принятие особых специальных методов предотвращения загрязнения моря нефтью.

В особом районе запрещен любой сброс в норе нефти или нефтесодержащей смеси с любого нефтяного танкера и любого другого судна валовой вместимостью в 400 рег. т и более.

С судов валовой вместимостью менее 400 рег. т сброс допускается, когда содержание нефти в стоке без его разбавления не превышает 15 миллионных долей.



МАРПОЛ 73/78 объявляет особыми районами Средиземное, Балтийское, Черное, Красное море, Персидский и Оманский заливы («Район Заливов»), Аденский залив, район Антарктики. Согласно поправок 1997 г, к особым районам также отнесены Северное, Ирландское море, пролив Ла-Манш и часть северо-восточной Атлантики к западу от Ирландии).

Нормативы сброса.

Акватории Мирового океана, омывающие побережье регионов с наи­более высокой плотностью населения по Конвенции МАРПОЛ 73/78 выделе­ны в особые районы.

Вне особых районов запрещается сброс в море нефтесодержащей сме­си за исключением случаев, когда одновременно соблюдаются следующие условия:

1. Для танкеров:

Танкер на расстоянии не менее 50 миль от берега, в пути, мгновенная интен­сивность сброса не превышает 30 литров нефти на милю хода, общее количе­ство сброшенного не превышает 1/30000 общего количества груза, на судне действует САЗРИУС и отстойный танк.

2. Для всех судов из льял МКО (включая МКО танкеров): судно за 12 мильной зоной, в пути, содержание нефти в сбросе менее 15 ррт, на судне в действии АСС.

Учитывая, что сброс в море нефтяных остатков и отходов (шлама) ка­тегорически запрещен в любой точке Мирового океана, каждое судно должно иметь танк для сохранения на борту и сдачи на берег нефтяных остатков и отходов (шлама), Контролирующие органы в портах захода исходят из того, что для легкого топлива - 0,5% и для тяжелого топлива - 1,5% от сожженно­го составляет шлам.

В том случае, когда в сертификате на топливо указан другой процент мехпримесеи, то в расчете количества шлама должен применяться процент мехпримесеи из сертификата.



Билет №24

1. Дайте поняття явищу кавітації, корозії та ерозії.

2. Поясніть роботу насоса при розташуванні його нижче рівня перекачуємої рідини.

3. Випарювальної установки. Призначення, типи, обслуговування.

4. МАРПОЛ 73/78. Устаткування на судні для цілей запобігання забруднення нафтою.



1. Если при работе центробежного насоса давление во всасывающей полости падает ниже давления вскипания перекачиваемой жидкости при данной температуре, то появляющиеся паровые пузыри вместе с потоком жидкости попадают в область высокого давления нагнетания и там мгновенно конденсируются. При этом образуются пустоты (каверны), в которые устремляется жидкость, создавая гидравлические удары, шум и вибрацию насоса.

Подача и КПД насоса значительно снижаются.

В областях пониженного давления помимо паров из жидкости выделяются растворённые в ней газы и воздух.

Поверхности деталей насоса подвергаются эрозии и коррозии от воздействия воздуха и газов. Это явление при работе центробежного насоса называется кавитацией.

Развитию кавитации способствуют острые кромки и шероховатость стенок, резкие повороты потока. Для предотвращения кавитации давление во всасывающем тракте должно быть больше давления насыщенного пара перекачиваемой жидкости.

Кроме того не следует превышать высоту всасывания насоса, не перекачивать жидкость с высокой температурой, своевременно устранять подсос воздуха во всасывающем трубопроводе, представляет собой разрушение металлов вследствие химического или электрохимического взаимодействия их с коррозионной средой.

Эрозия и кавитация возникают при действии на металл потока жидкости, движущейся с большой скоростью.

На поверхностях деталей, подвергающихся жидкостной эрозии, образуются пятна, полосы, вымоины. Таким повреждениям подвергаются детали системы охлаждения двигателя.



2. Насос может быть расположен ниже уровня перекачиваемой жидкости или выше его.

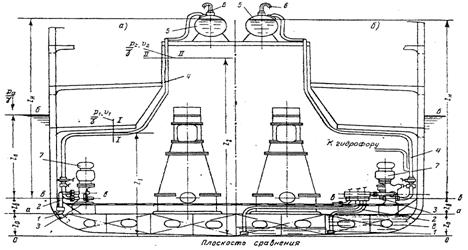

Рассмотрим уравнение жидкости перекачиваемой насосом и найдём уравнение напора всасывания насосной установки, расположенной ниже уровня перекачиваемой жидкости (рис.2а). Выбрав плоскость сравнения (о-о) и применяя уравнение Д.Бернулли для свободной поверхности моря (6-6) и сечения трубопровода на линии всасывания в насосе (в-в), можем записать:

(Za +Zв +Zn) + Pб / γ + V б2 / 2g = ( Z + Z ) + Pв / γ + V в2 / 2g + hп (1)



Где потери напора во всасывающем трубопроводе на рассматриваемом участке.

Так как давление на поверхности моря Pб равно атмосферному Pа, то заменив в уравнении Рб на Ра, а также сделав сокращения и перегруппировку членов в левой и правой частях, перепишем уравнение (1) в следующем виде:



Zп + Pб / γ = Ра / γ + V a2 / 2g ( 1 - V б2 / V a2 ) + hп (2)

Так как скорость жидкости на поверхности моря равна нулю, а во всасывающем трубопроводе несравненно больше V в >> V б, тогда выражение в скобках станет равным единице, и уравнение (2) относительно Pв / γ можно записать в таком виде:

Pв / γ = Ра / γ + Zп – ( V в2 / 2g + hп ) (3)

Из уравнения (3) можно сделать вывод, что напор всасывания у насоса распложенного ниже уровня перекачиваемой жидкости, будет увеличен на величину создающую подпор при работе насоса.

3. Опреснительные установки

Опреснительные установки самоиспарения разделяются на два основных типа: циркуляционные и проточные.

В циркуляционных установках испаряемая вода с помощью специального насоса многократно циркулирует между подогревателем и испарителем, при этом часть неиспарившегося рассола выдувается за борт. В проточных установках, как правило многоступенчатых, испаряемая вода предварительно подогревается образующимся вторичным паром, последовательно проходит через подогреватели-конденсаторы отдельных ступеней, затем окончательно перегревается в подогревателе, имеющем внешний источник тепла, и последовательно испаряется, проходя по ступеням испарителей.

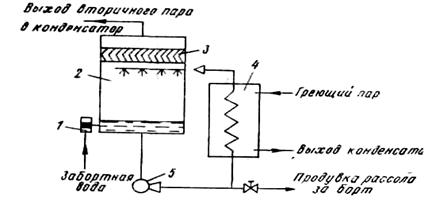

Рис.Принципиальная схема циркуляционной водоопреснительной установки самоиспарения.



На рис. 1 показана принципиальная схема циркуляционной водоопреснительной установки самоиспарения.

Питательная забортная вода, предварительно нагретая в подогревателе 4 греющим паром, подается через дроссельный клапан в испариВ испарителе, представляющем собой цилиндр, большую часть которого занимают паровое пространство с сепарирующим устройством 3, поддерживается вакуум за счет сообщения с конденсатором посредством трубопровода вторичного пара. Вследствие этого вода, поступающая из подогревателя, оказывается перегретой по отношению к температуре, соответствующей меньшему давлению в испарителе. За счет избыточного тепла, образовавшегося после дросселирования, вода, разбрызгиваемая в паровое пространство испарителя, испаряется за счет своего тепла парообразования. Температура неиспарившейся части воды понижается до температуры насыщения, соответствующей давлению в испарителе. Неиспарившаяся вода собирается на дне испарителя, откуда забирается циркуляционным насосом 5 и через подогреватель 4 снова подается в испаритель. Цикл периодически повторяется. Часть неиспарившегося рассола удаляется насосом за борт. Питательная забортная вода по трубопроводу через регулятор питания 1 поступает в испаритель; предварительно она может быть подогрета за счет утилизационного тепла энергетической установки. Вторичный пар, образовавшийся вследствие испарения большой поверхности капелек разбрызгиваемой воды, проходит через сепаратор 3, где осушается, и затем уходит в конденсатор.

Циркуляционные установки по отношению к проточным отличаются увеличенными габаритами вследствие большого парового объема испарителя и сложностью устройства в связи с большим количеством обслуживающих насосов.

С появлением в опреснителе вторичного пара закрывают воздушные краны, запускают циркуляционный насос конденсатора и открывают клапаны на паропроводах вторичного пара и дистиллята; включают соленомеры.

При эксплуатации водоопреснительных установок следует добиваться их экономичной работы, которая определяется минимальным удельным расходом свежего пара.

Это достигается путем:

установления наивыгоднейших значений параметров свежего и вторичного пара; поддержанием в опреснителе надлежащей плотности рассола; минимальным расходом воды на конденсацию и охлаждение дистиллята; рациональным питанием опреснителя забортной водой; содержанием в чистоте нагревательных поверхностей змеевиков опреснителя, водоподогревателей и конденсатора; содержанием в исправном состоянии изоляции водоопреснительной установки.

В период действия водоопреснительной установки необходимо следить за

качеством вторичного пара и дистиллята по показаниям соленомеров и периодически, не реже одного раза в сутки, брать пробы для определения качества дистиллята химическим способом. Соленость рассола должна быть в пределах 5000— 7000° Б. Увеличение солености влияет на качество дистиллята, а также отражается на производительности установки.

Вследствие интенсивного образования накипи снижается экономичность работы установки.
