№ п/п	Тип привода	Условное обозначение
1	Механический с червячной передачей	3
2	Механический с цилиндрической зубчатой передачей	4
3	Механический с конической передачей	5
4	Пневматический	6
5	Гидравлический	7
6	Электромагнитный	8
7	Электрический	9

Таблица 4 - Условные обозначения материала деталей уплотнения

Наименование	Обозначение
Клапан запорный
проходной
угловой
Клапан трехходовой
Клапан регулирующий
проходной
угловой
Кран
проходной
угловой
Кран трехходовой
Конденсатоотводчик
Задвижка

Условное давление и условные проходы трубопроводной арматуры

Условное давление Ру является единственным параметром для изготовляемой арматуры, гарантирующим ее прочность и учитывающим как рабочее давление, так и рабочую температуру. Условное давление соответствует допустимому рабочему для данного вида арматуры при нормальной температуре (200С). При повышении температуры механические свойства конструкционных материалов ухудшаются, поэтому для арматуры с высокой рабочей температурой допустимые рабочие давления ниже, чем условные. Это снижение зависит от материала деталей арматуры и температурной зависимости прочностных свойств этого материала. Чем выше рабочая температура, тем ниже максимальное рабочее давление при одном и том же значении условного давления.

До ввода в эксплуатацию арматуру необходимо испытать водой при температуре ниже 100 0С, на прочность и плотность материала – пробным давлением. Это давление нормировано ГОСТом. Для условных давлений до Ру = 200 кгс/см2 пробное давление Рпр = 1,5 Ру; при более высоких Ру превышение пробного давления над условным снижается до 25%.

Рабочей температурой считается наивысшая длительная температура перекачиваемой по трубопроводам среды.

Вторым основным параметром арматуры является диаметр условного прохода Ду (или Dу)- номинальное значение внутреннего диаметра трубопровода, для установки на который предназначена данная арматура. Различные типы арматуры при одном и том же условном проходе могут иметь разные проходные сечения (например, полнопроходной шаровой кран, конический кран с трапециевидным проходом. Не следует смешивать диаметр условного прохода с диаметром проходного сечения в арматуре, последний часто меньше Ду (арматура с сужением прохода) или больше Ду (затворы с кольцевым проходным сечением). В то же время условный проход арматуры не совпадает и с фактическим проходным диаметром трубопровода. Так, трубопровод из трубы размером 325х16 мм имеет фактический внутренний диаметр (без учета допусков) 293, а номинальный диаметр – 300 мм.

По размеру условного прохода различают арматуру малых проходов (Ду ≤ 40 мм), средних проходов (Ду = 50 – 250 мм) и больших проходов (Ду > 250 мм).

Задвижки

       Запорная арматура предназначена только для полного перекрытия или открытия потока среды и может находиться только в полностью закрытом или открытом положении. К запорной арматуре относятся задвижки, запорный клапаны, краны, поворотные затворы.

Тип и назначение трубопровода, вид запорной арматуры и место ее установки в гидравлической системе определяют конкретные особенности эксплуатации арматуры, а также характер требований, предъявляемых к ней. Так, запорная арматура на линейной части магистральных нефтепроводов подавляющую часть времени своего функционирования находится в открытом положении, при этом через нее идет поток транспортируемой нефти. Такая арматура закрывается только тогда. когда надо отсечь тот или иной участок магистрали, например, для проведения ремонтных работ. При этом арматура должна обеспечивать полную герметичность. Основные требования к запорной арматуре линейной части нефтепроводов следующие: минимальное гидравлическое сопротивление; легкость закрытия после длительной эксплуатации в открытом положении; высокая герметичность в закрытом положении; долговечность, так как операция по замене такой арматуры может быть дороже самой арматуры; высокая надежность.

На технологических и вспомогательных трубопроводах НПС запорная арматура предназначена для оперативных переключений, а также для отключения отдельных участков и эксплуатируется очень интенсивно. Эта арматура за свой срок службы, который практически ниже срока службы арматуры линейной части, срабатывает большое число раз.

К задвижкам относятся запорные устройства, в которых запорный элемент при открытии и закрытии проходного сечения перемещается в направлении, перпендикулярном направлению движения потока транспортируемой среды. Запорный элемент в задвижке перемещается при помощи системы винт – гайка. Задвижки широко применяют для перекрытия потоков газообразных и жидких сред в трубопроводах диаметром Ду от 01.01.01 мм при рабочих давлениях 4 – 200 кГс/см2 и температурных средах до 450 0С.

В сравнении с другими видами запорной арматуры задвижки имеют следующие преимущества: незначительное гидравлическое сопротивление при полностью открытом проходе (в 30 – 40 раз меньше, чем у запорных клапанов); отсутствие поворотов потока рабочей среды; возможность применения для перекрытия потоков среды большой вязкости; простота обслуживания; относительно небольшая строительная длина; возможность подачи среды в любом направлении. Малое гидравлическое сопротивление достигается тем, что при вращении шпинделя запорный элемент полностью выдвигается в верхнюю часть корпуса.

К недостаткам задвижек относится относительно большая высота, поэтому в тех случаях, когда затвор в соответствии с технологическим процессом большую часть времени должен быть закрыт, а открывается он редко, в целях экономии места при Ду ≤ 200 мм, как правило, применяют запорный клапан.

Задвижки могут быть полнопроходными и суженными, в последних диаметр отверстия уплотнительных колец меньше диаметра трубопровода. По форме запорного элемента задвижки подразделяются на клиновые и параллельные. В зависимости от конструкции системы винт – гайка и ее расположения (в среде или вне среды) задвижки могут быть с выдвижным и невыдвижным шпинделем.

Клиновые задвижки

Клиновые задвижки имеют затвор в виде плоского клина. В клиновых задвижках седла и их уплотнительные поверхности параллельны уплотнительным поверхностям затвора и расположены под некоторым углом к направлению перемещения затвора. Преимущества таких задвижек – повышенная герметичность прохода в закрытом положении, а также относительно небольшая величина усилия, необходимого для обеспечения уплотнения.

К недостаткам задвижек этого типа можно отнести необходимость применения направляющих для перемещения затвора, а также технологические трудности получения герметичности в затворе.

Все клиновые задвижки по конструкции затвора могут быть с цельным, упругим или составным клином.

Задвижки с цельным клином нашли широкое применение, так как их конструкция проста и, следовательно, имеет небольшую стоимость в изготовлении. Цельный клин представляет собой весьма жесткую конструкцию, достаточно надежен в рабочих условиях и может быть применен для перекрытия потоков при довольно больших перепадах давления на затворе.

Примером конструкции задвижки этого типа может служить задвижка с выдвижным (рисунок 1) или невыдвижным шпинделем.

Задвижка на рисунке 1 состоит из литого корпуса, в который ввинчены уплотнительные седла. Как правило, их изготавливают из легированных, износостойких сталей. Вместе с корпусом отлиты, а затем механически обработаны направляющие для фиксации направления перемещения клина. Клин имеет две кольцевые уплотнительные поверхности и шарнирно через сферическую опору подвешен к шпинделю. Верхняя крышка соединяется с корпусом посредством болтов или шпилек. Для центровки крышки по отношению к корпусу в ней имеется кольцевой выступ, который входит в проточку корпуса. Уплотнение между крышкой и корпусом обеспечивается прокладкой, которая закладывается в проточку корпуса. Для предотвращения перекосов шпинделя в верхнюю часть крышки запрессовывается направляющая втулка.

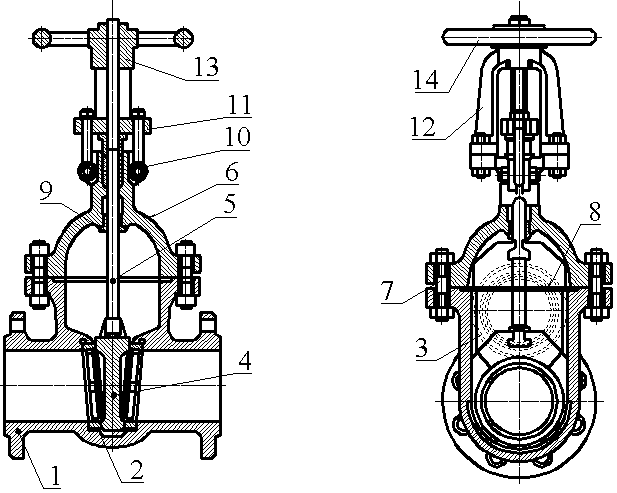

Рисунок  1. - Полнопроходная задвижка с цельным клином

1 – корпус; 2 – седло; 3 – направляющая движения клина; 4 – клин; 5 – шпиндель; 6 – верхняя крышка; 7 – шпилька; 8 – уплотнительная прокладка; 9 – направляющая втулка, 10 – сальник; 11 – нажимной фланец; 12 – бугель; 13 – ходовая гайка;
